Shock Absorber Bushing (60.30.16)

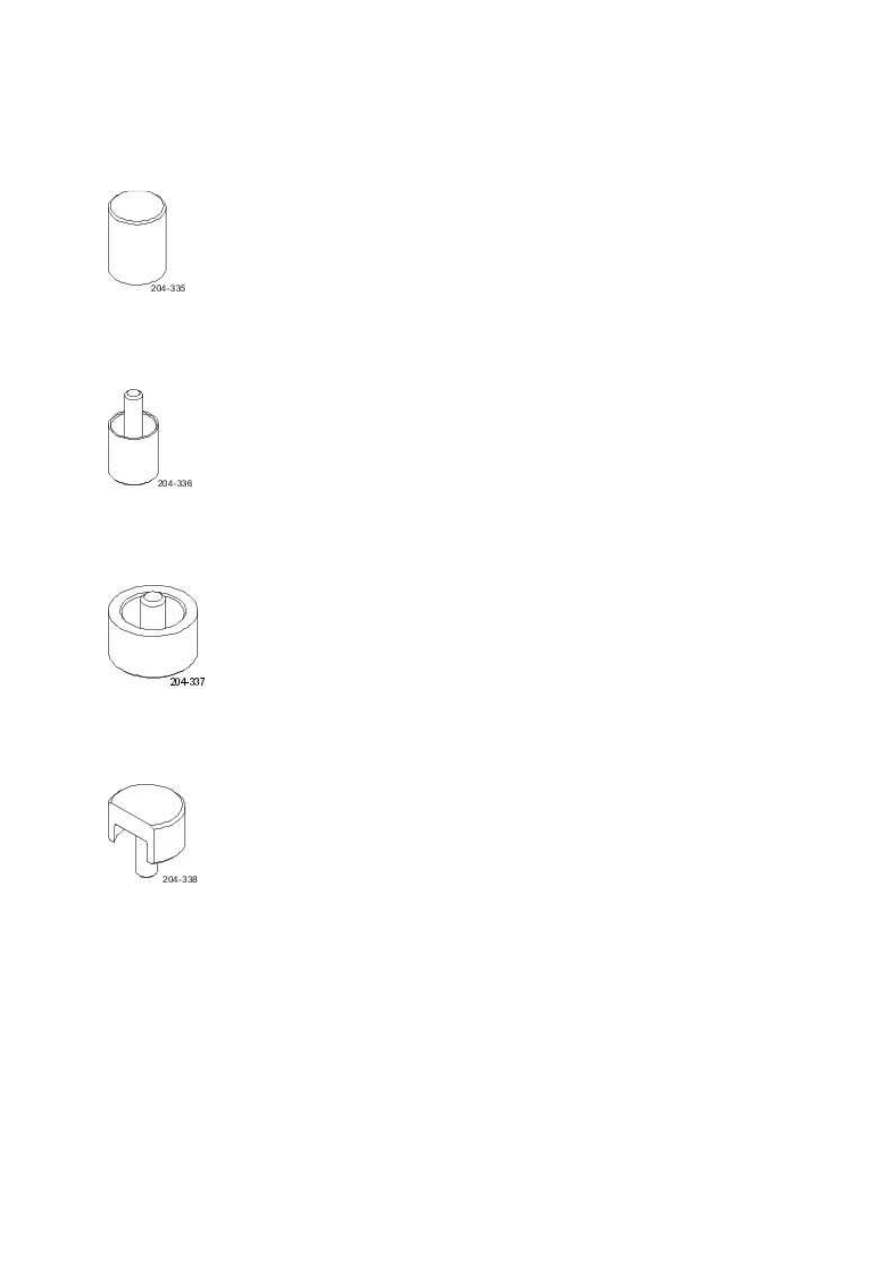

Special Service Tools





Remover Support Bush

204-335







Remover Bush

204-336







Replacer Support - Bush

204-337







Replacer - Bush

204-338

Removal



1 . Remove the rear lower arm.

For additional information, refer to



www.



2

.

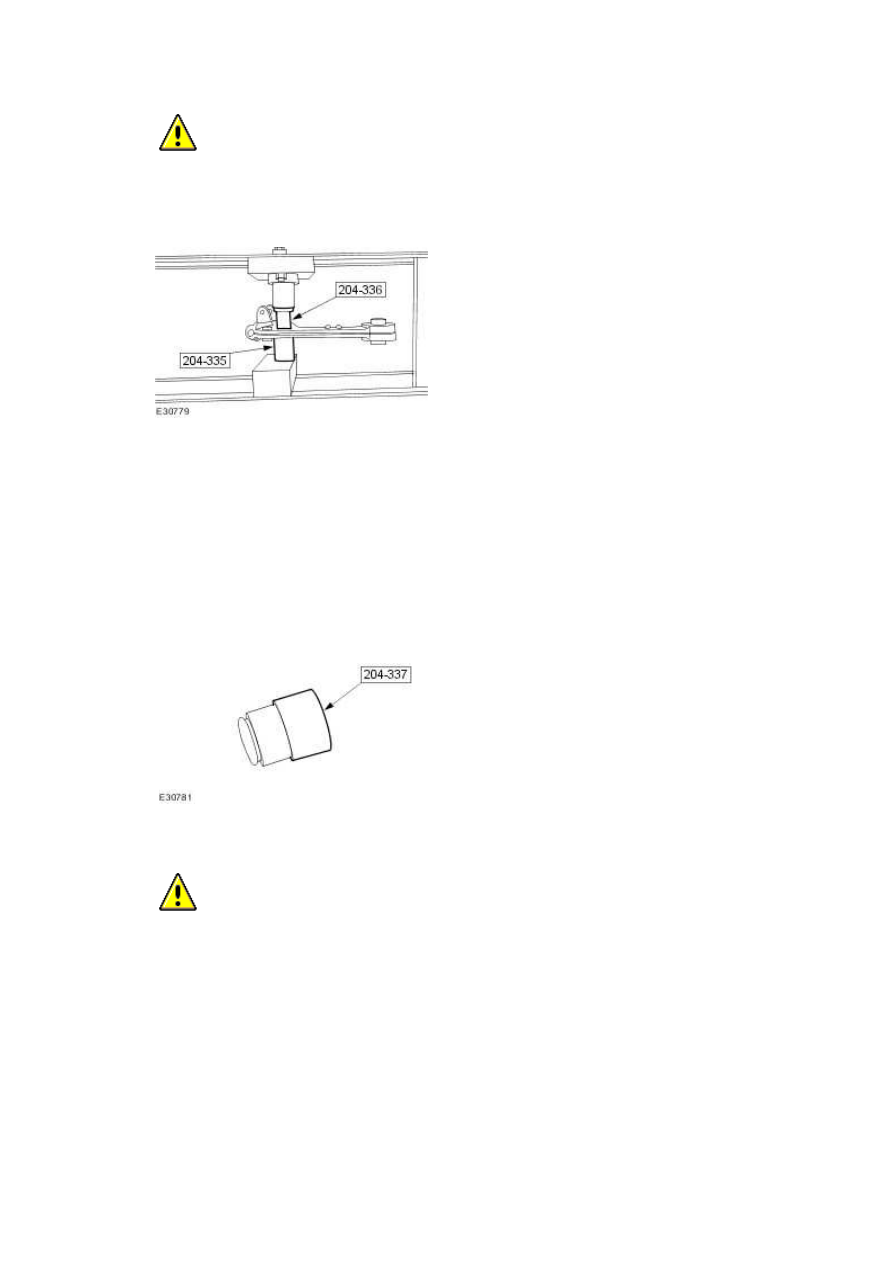

  CAUTION: Make sure the supporting tools are orientated correctly to the rear lower

arm. Failure to follow this instruction may cause damage to the component.





Using the special tools remove the shock absorber bushing.







Installation



1 . NOTE:





Make sure the shock absorber bushing boot is correctly located into the special tool.



Install the shock absorber bushing to the special tool.







2

.



  CAUTION: Make sure the supporting tools are orientated correctly to the rear lower

arm. Failure to follow this instruction may cause damage to the component.

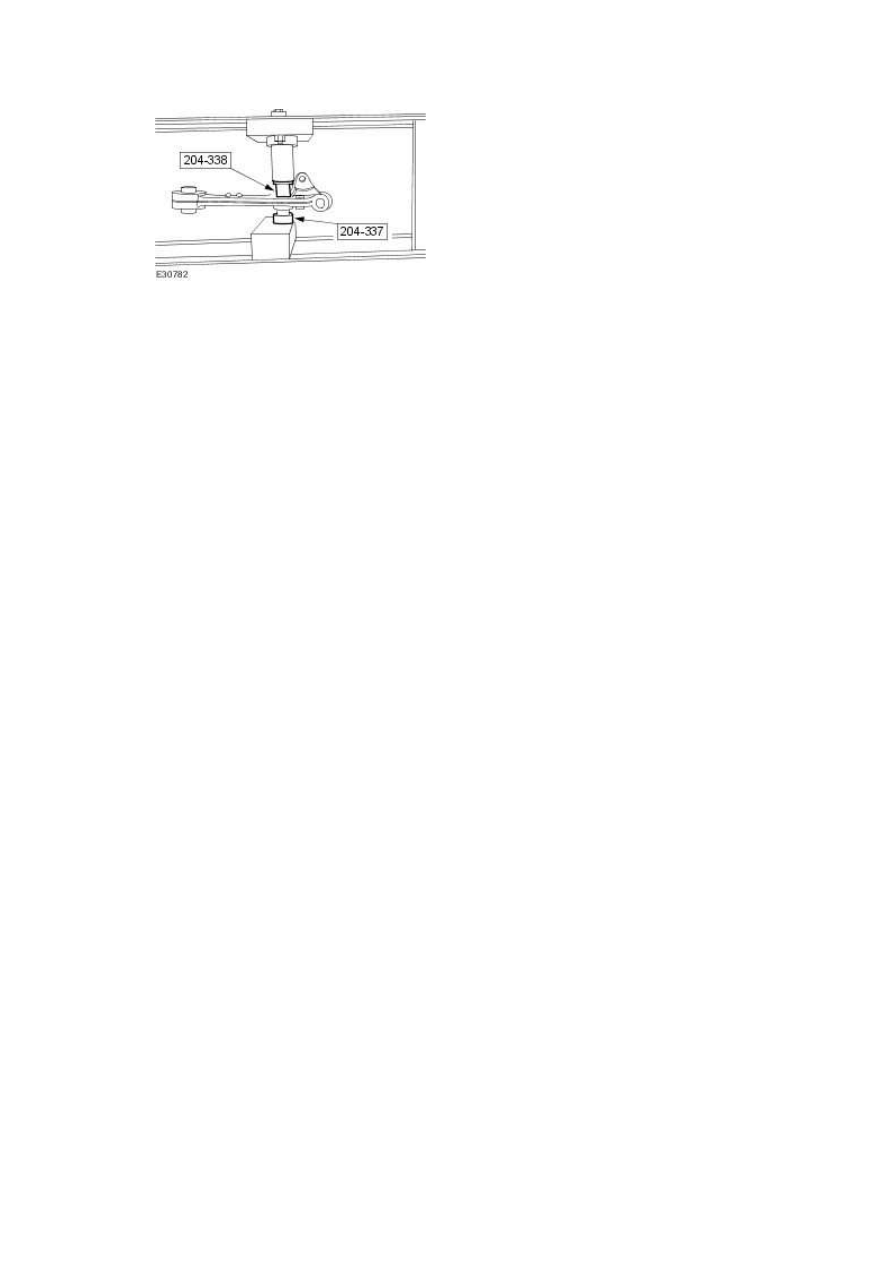

Using the special tools install the shock absorber bushing.

www.







3 . Install the rear lower arm.

For additional information, refer to







Front Stabilizer Bar - 3.0L (60.10.01)

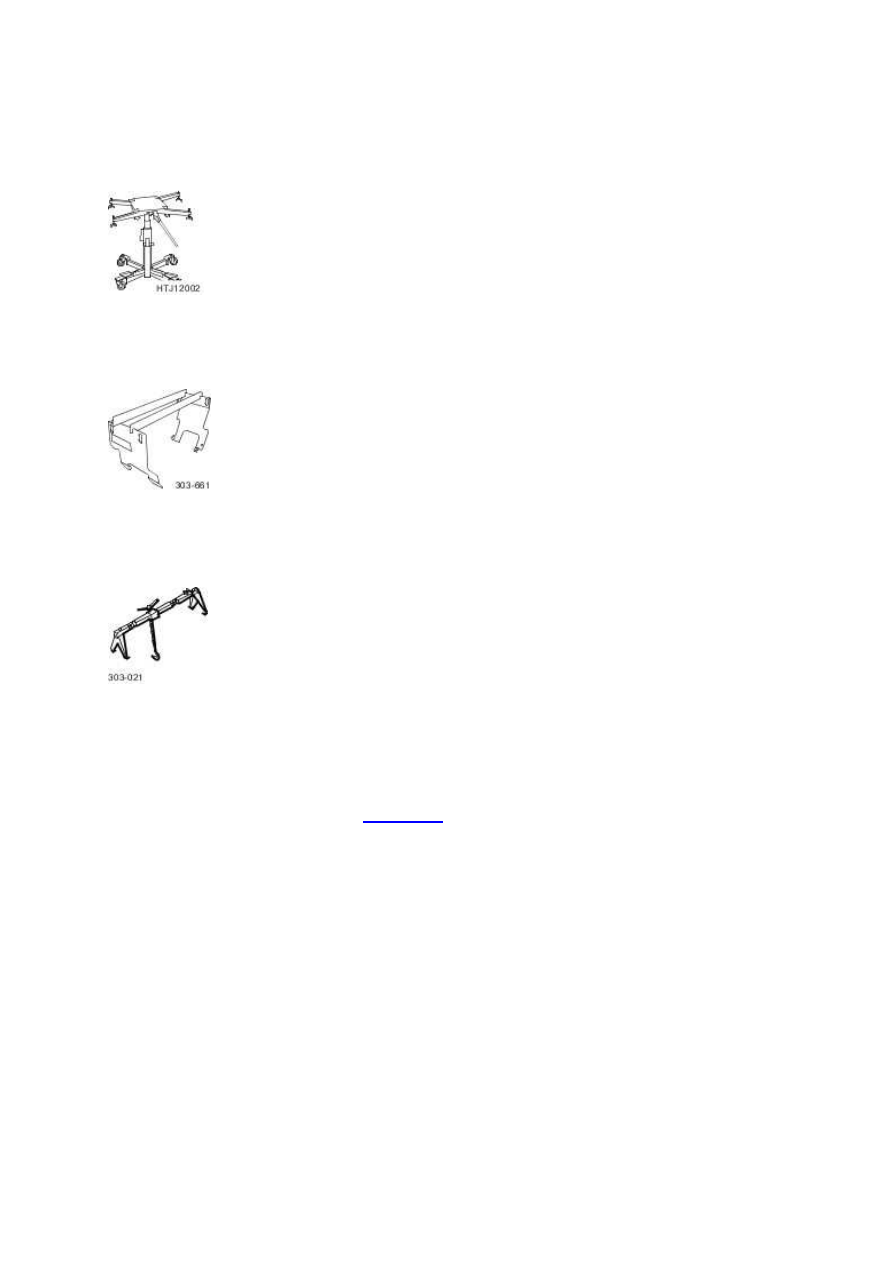

Special Service Tools





Powertrain Assembly Jack

HTJ1200-02







Engine Lifting Bracket

303-661







Engine Support Bracket

303-021

Removal



1 . Remove the cowl vent screen.

<<501-02>>







2 . Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.
