Jaguar XJ (X350). Manual - part 51

Rear Lower Arm Bushing (60.35.56)

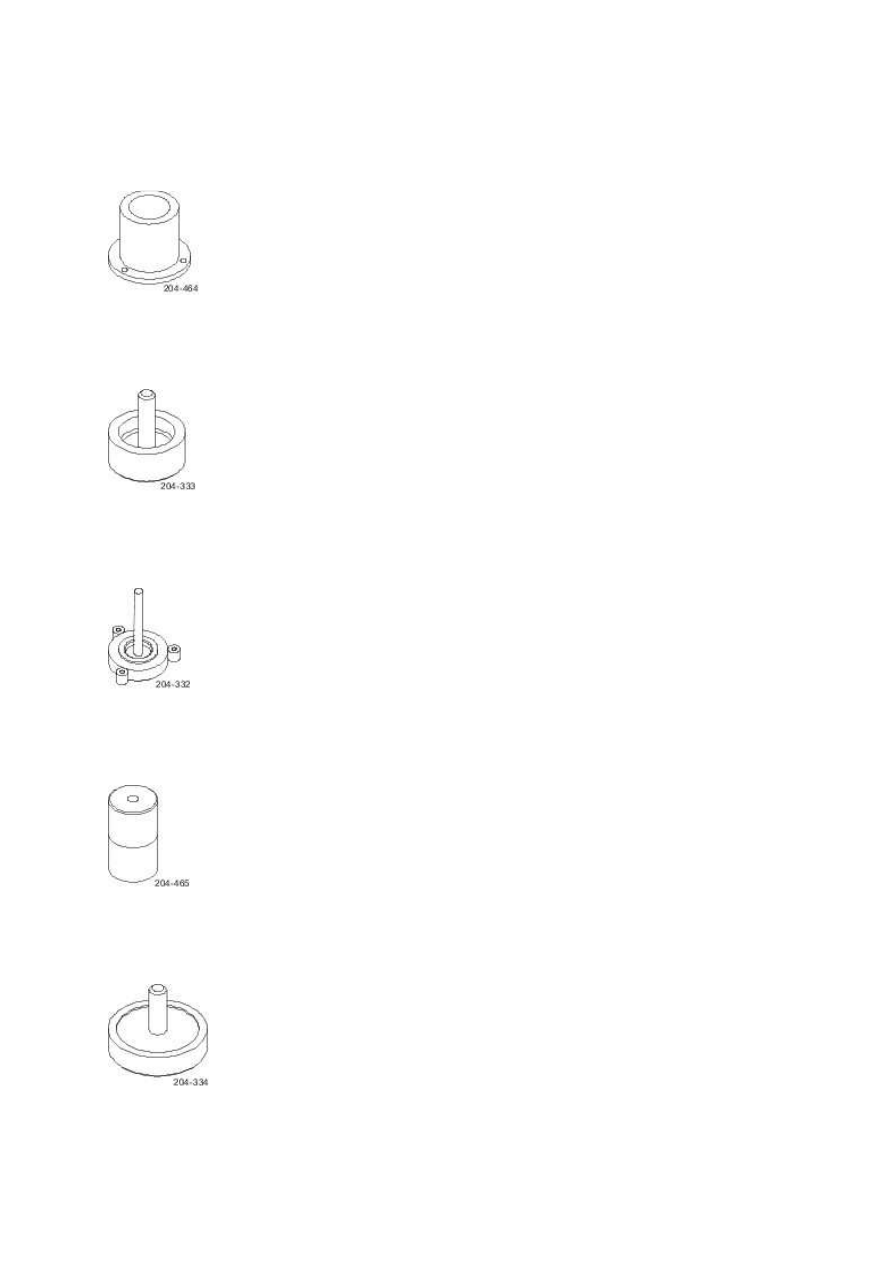

Special Service Tools





Guide Bush Installer

204-464







Remover Bush

204-333







Base Guide - Bush Installer

204-332







Installer Bush

204-465







Replacer bush

204-334

Removal



1 . Remove the rear lower arm.

For additional information, refer to





2 . NOTE:





Note the orientation of the bushing before removal.

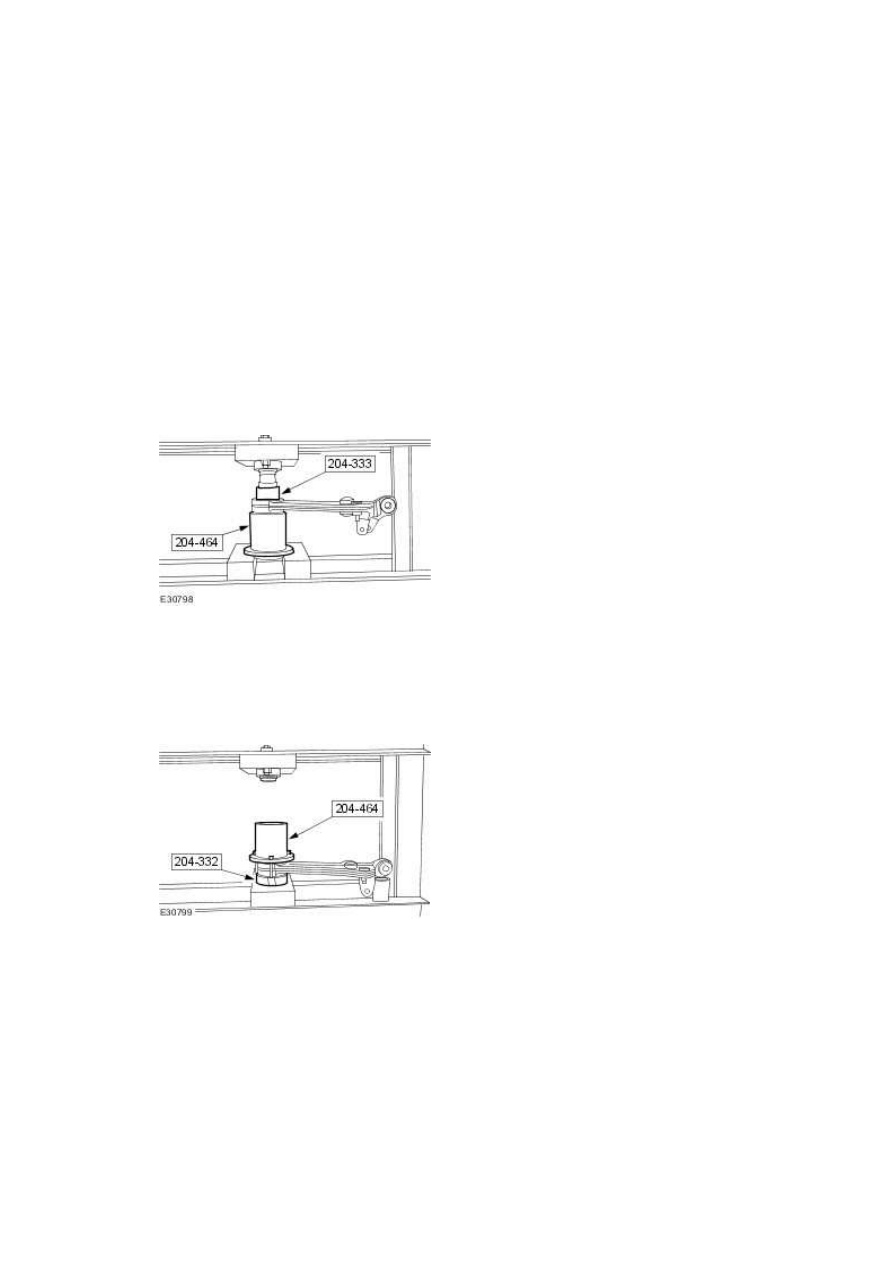

Using the special tools remove the rear lower arm bushing.







Installation

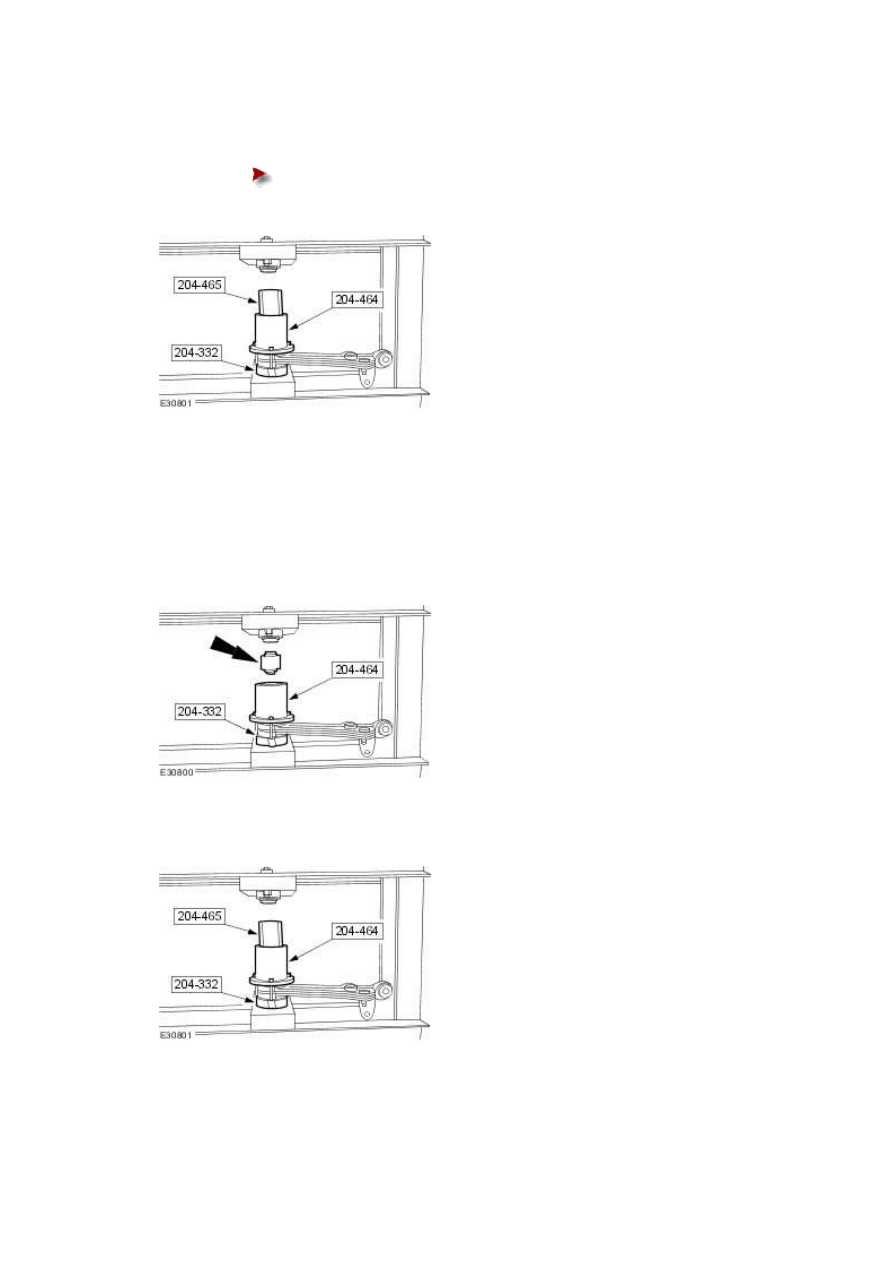

1 . Install the special tools to the rear lower arm.





www.







3 . NOTE:





Make sure the bushing is correctly orientated.



Install the rear lower arm bushing to the special tool.

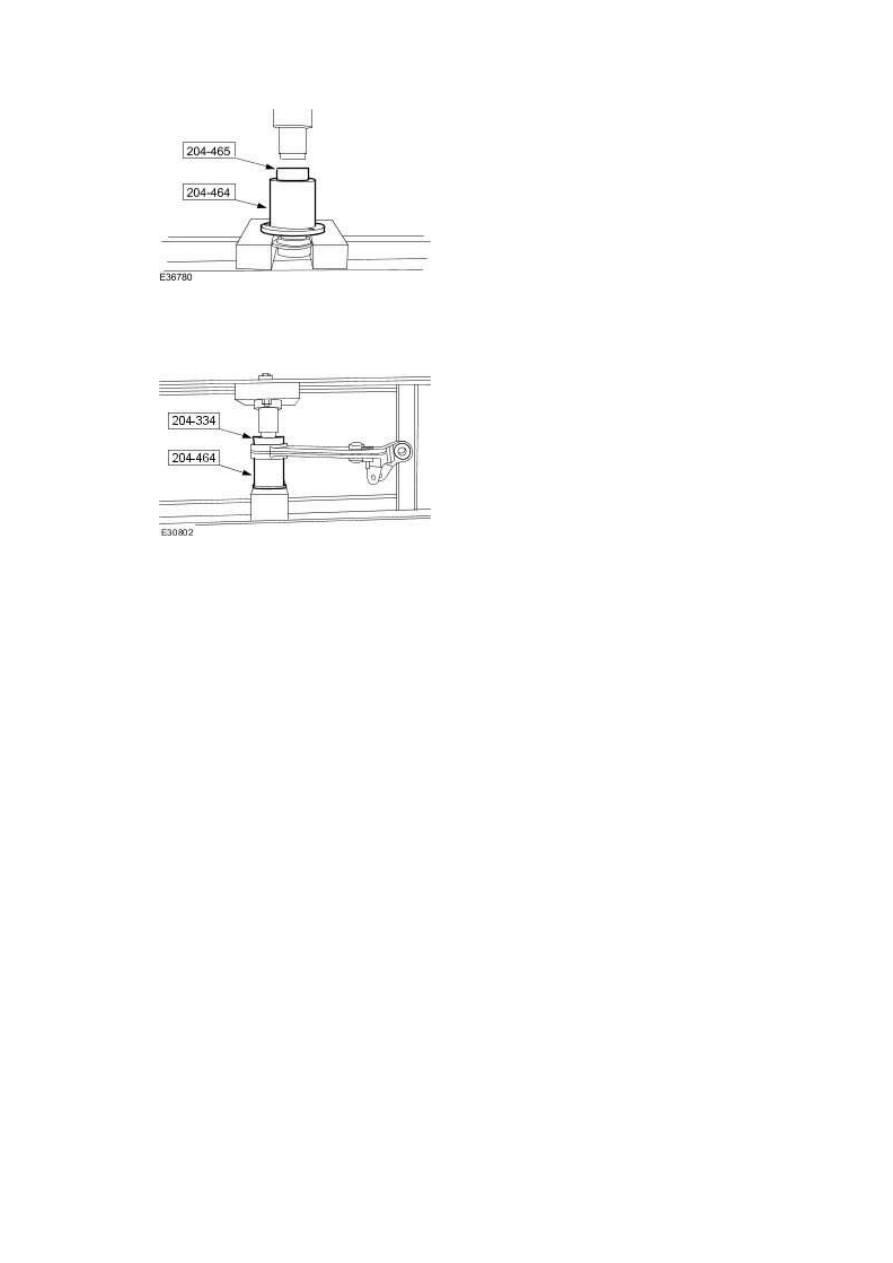

4 . Using the special tools, partially install the rear lower arm bushing.







2 . Use the installer, align the special tools to the rear lower arm.





Tighten the retaining bolts











6 . Using the special tool, completely install the rear lower arm bushing.







7 . Install the rear lower arm.

For additional information, refer to









5 . Remove the special tool from the rear lower arm bushing.
