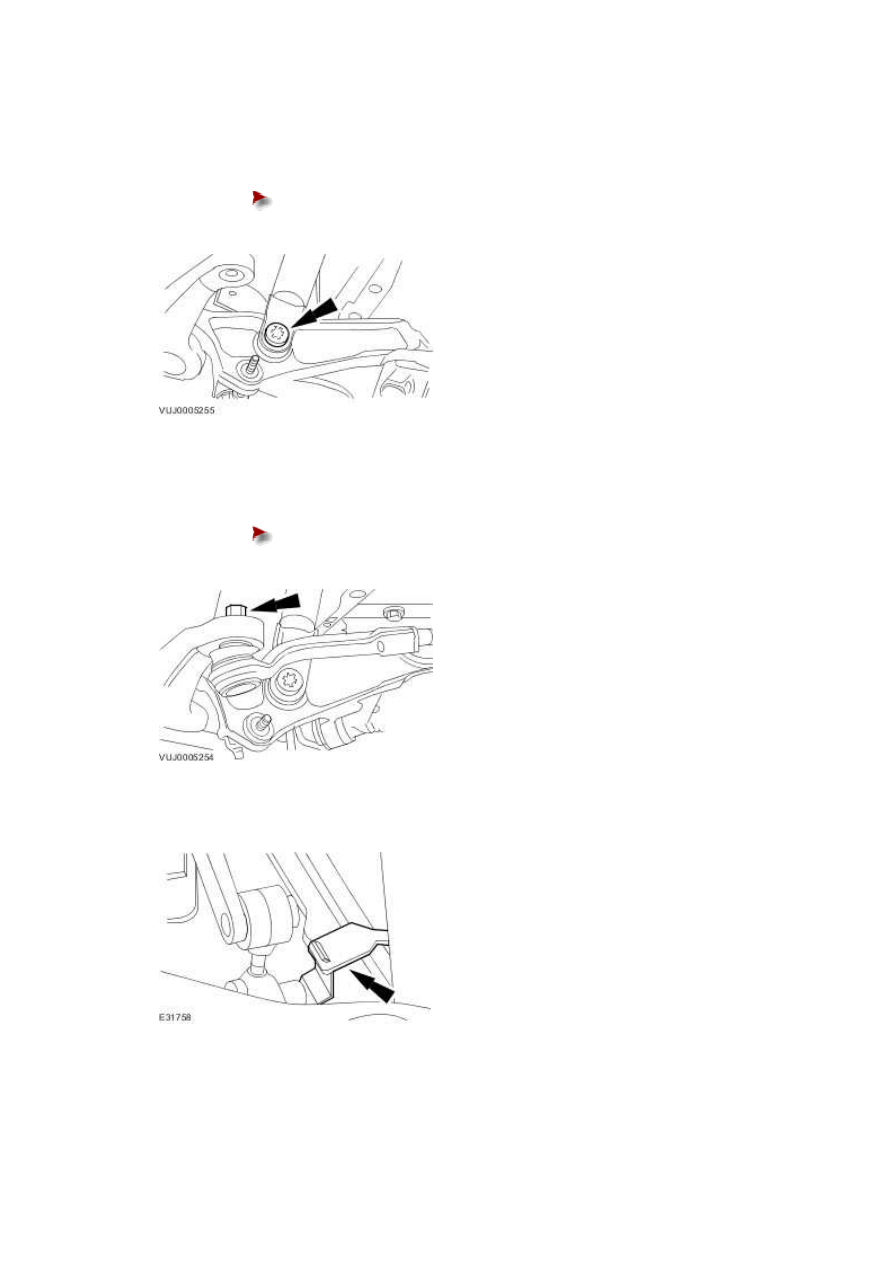

Tighten to 92 Nm.











2 . NOTE:





Install a new retaining nut and bolt.



Attach the front lower arm.





Stage 1: Tighten to 60 Nm.







Stage 2: Tighten 135º.











3 . Attach the rear lower arm.







4 . Attach the air spring assembly.





Tighten to 175 Nm.











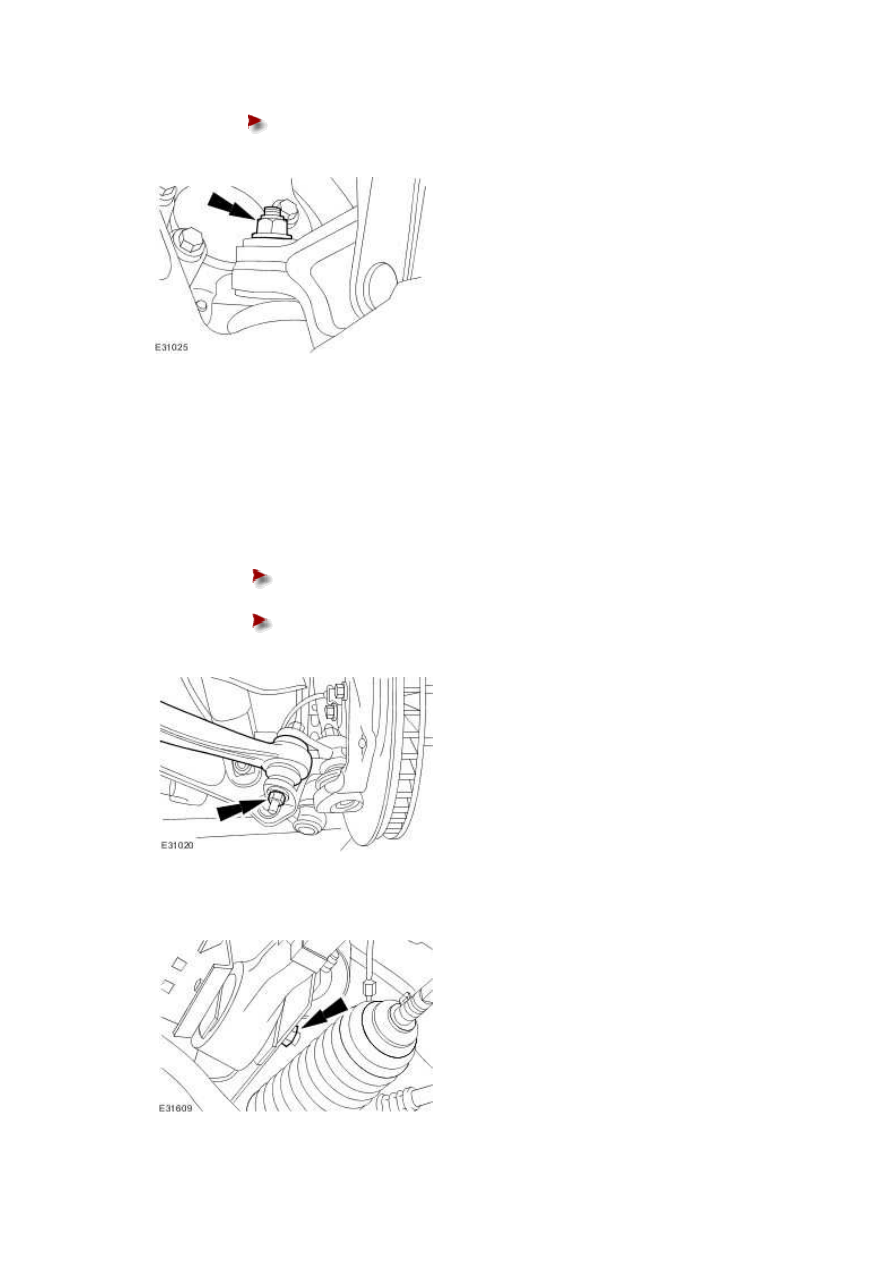

5 . Attach the tie rod end.





Tighten to 75 Nm.











6 . Attach the head lamp leveling sensor retaining clip.





www.







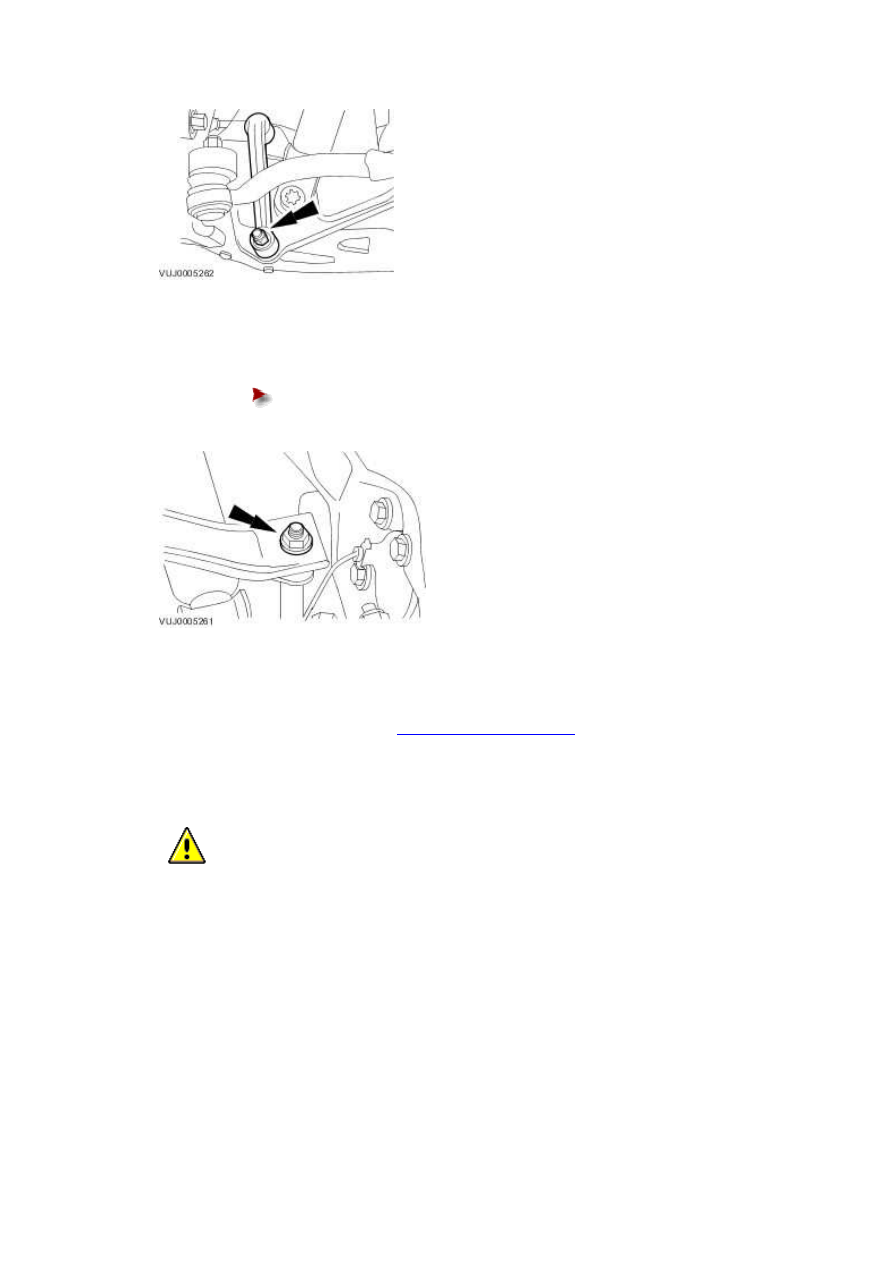

8 . Attach the stabilizer bar link.





Tighten to 43 Nm.











9 . Install the wheel and tire assembly.

For additional information, refer to

Wheel and Tire (74.20.05)



For additional information, refer to







10

.



  CAUTION: The final tightening of the rear lower arm inner retaining nut and bolt

must be carried out with the vehicle on its wheels.





Tighten to 175 Nm.



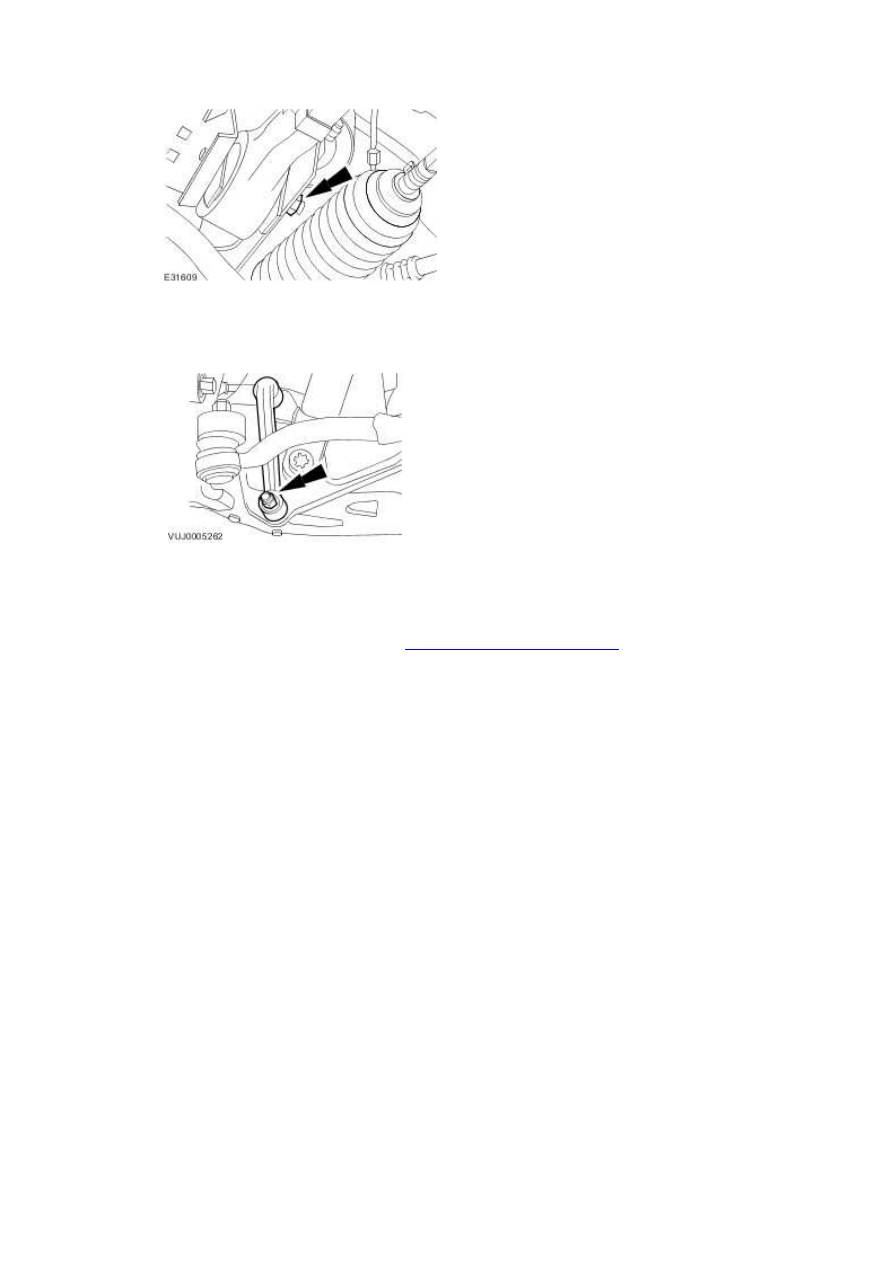

7 . Install the stabilizer bar link.







11 . Tighten to 70 Nm.







12 . Carry out the camber and caster adjustment.

For additional information, refer to

Camber and Caster Adjustment
