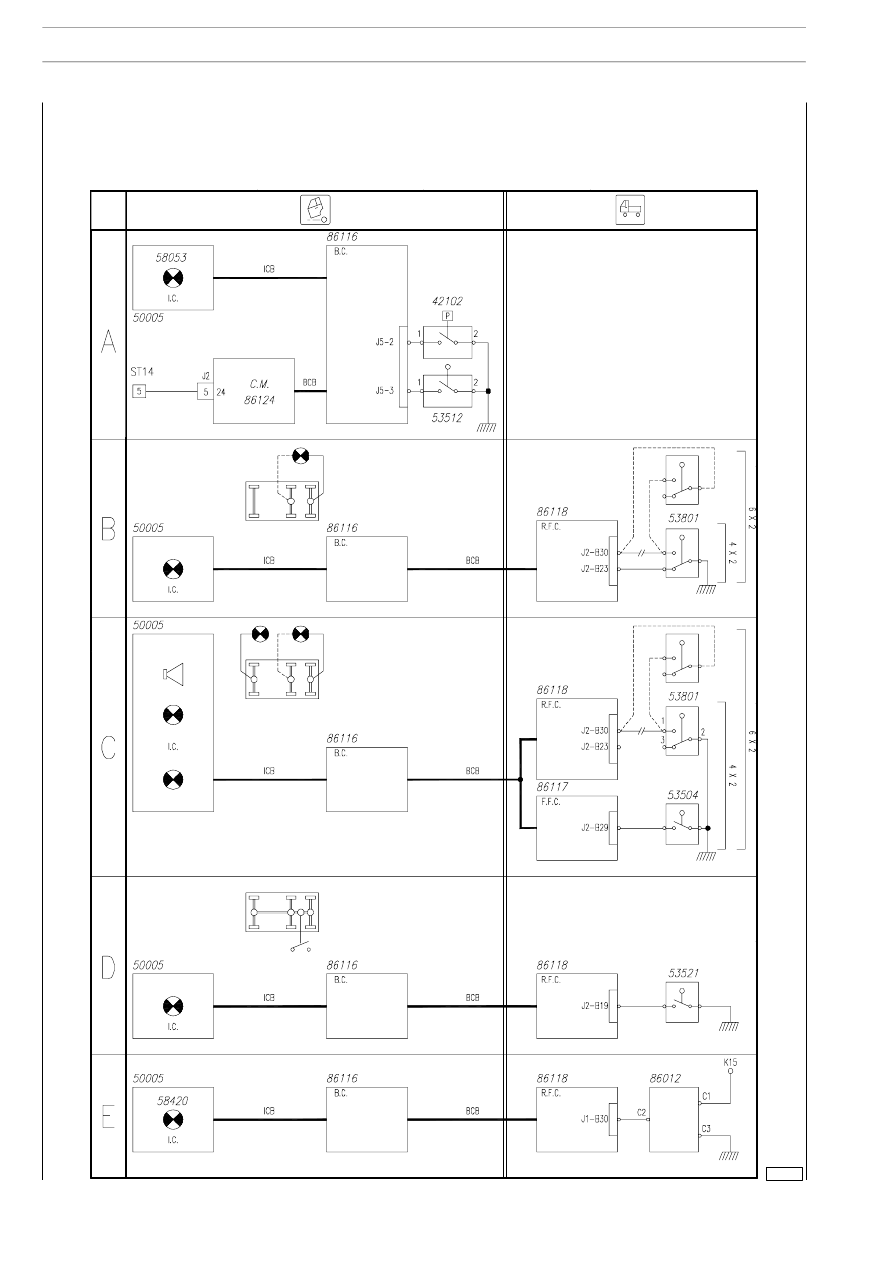

Schema 8: A. Segnalazione freno a mano inserito

B. Bloccaggio differenziale trasversale (on road)
C. Bloccaggio differenziale trasversale (off road)
D. Bloccaggio differenziale longitudinale
E. Segnalazione presenza acqua filtro gasolio

Revi — Ottobre 2005

107088

IMPIANTO ELETTRICO/ELETTRONICO

837

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

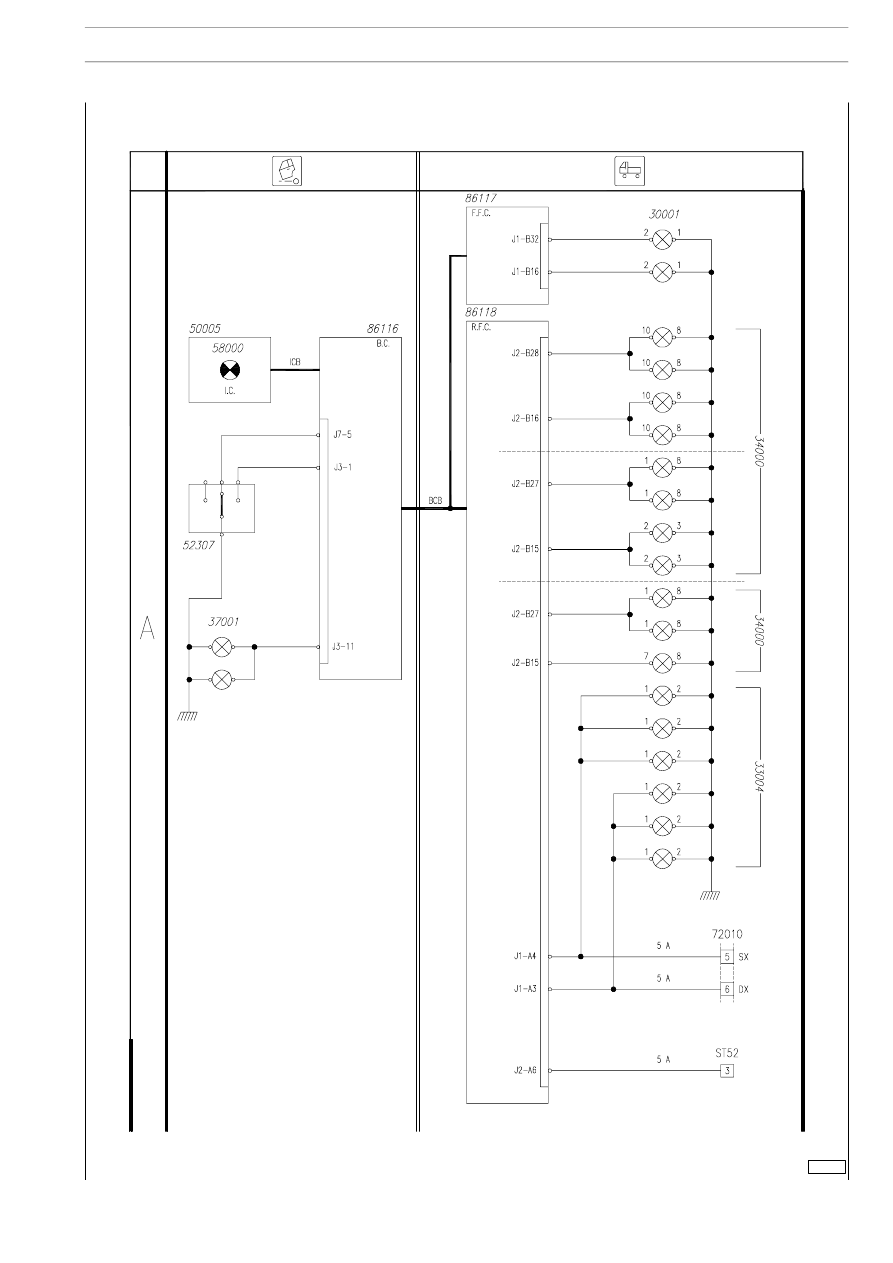

Schema 9: Luci esterne

Revi — Ottobre 2005

107085

838

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

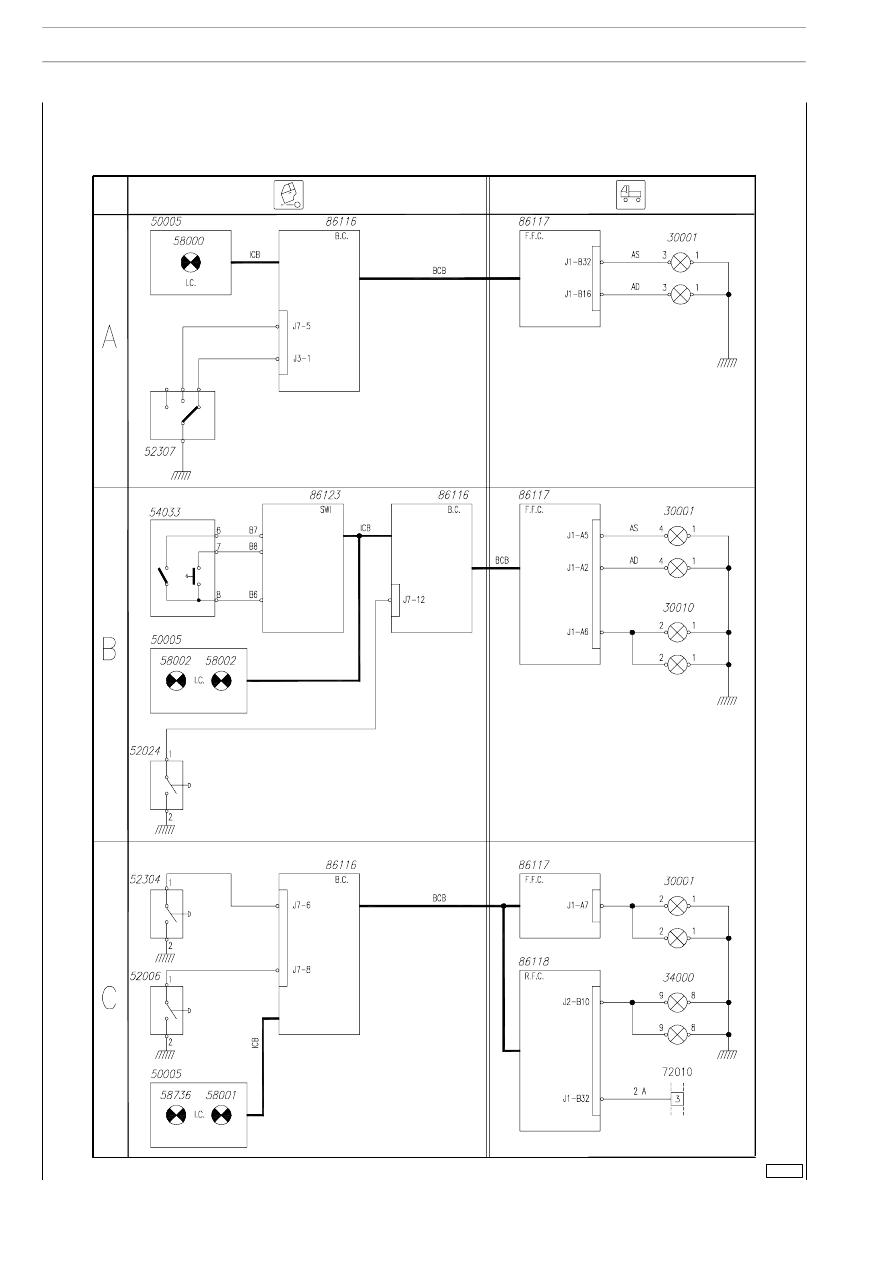

Schema 10: A. Luci anabbaglianti

B. Luci abbaglianti
C. Luci fendinebbia/retronebbia

Revi — Ottobre 2005

107069

IMPIANTO ELETTRICO/ELETTRONICO

839

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

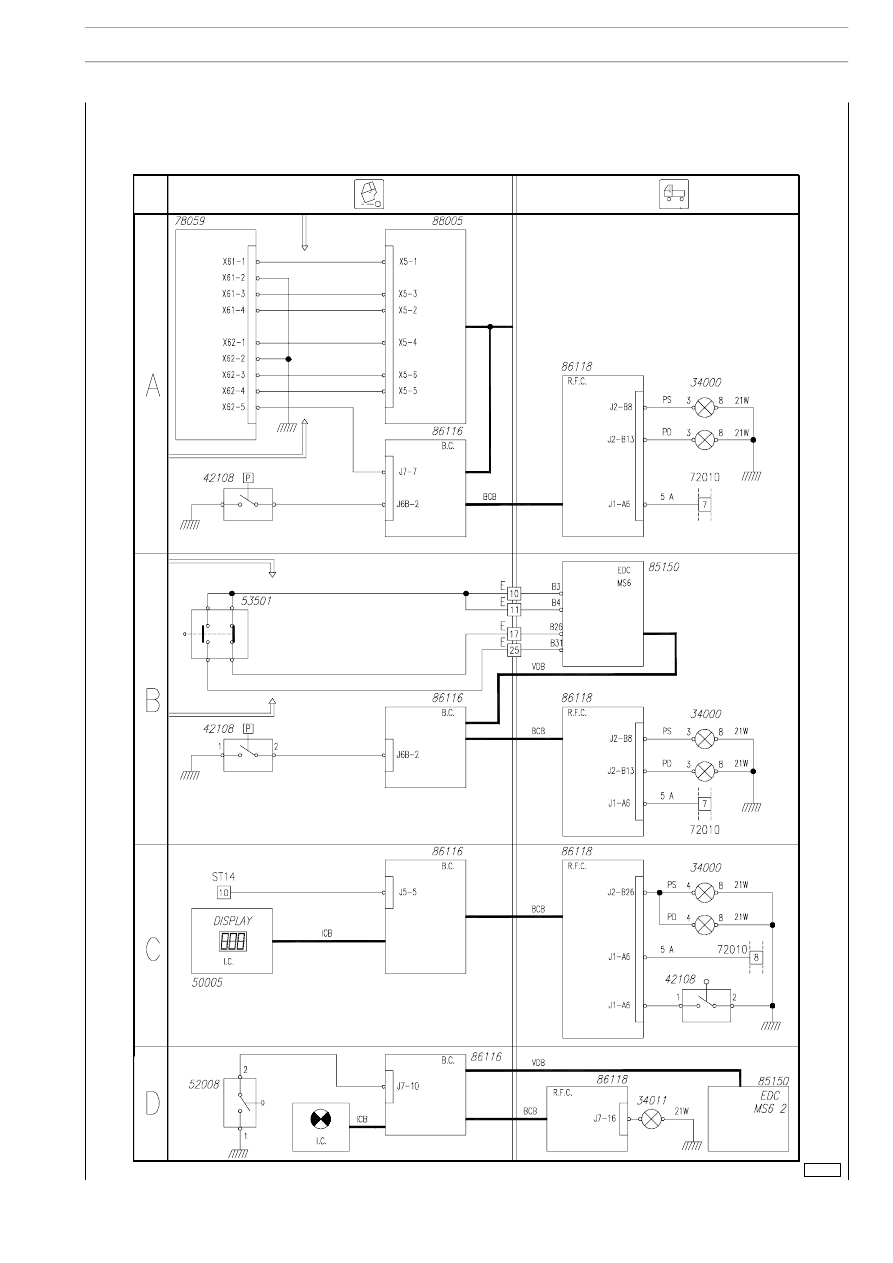

Schema 11: A. Luci stop (EBS)

B. Luci stop
C. Luci retromarcia
D. Illuminazione ralla
