Iveco Stralis AT/AD. Manuale - parte 550

828

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Pagina

SCHEMA 13: LUCI INTERNE

841

SCHEMA 14:

842

A. TERGICRISTALLO
B. AVVISATORE ACUSTICO
C. CONTATORE

SCHEMA 15: TGC

843

SCHEMA 16:

844

A. TETTO APRIBILE
B. LAVAPROIETTORI

SCHEMA 17: TACHIGRAFO

845

SCHEMA 18:

846

A. COMANDO VENTILATORE MOTORE
B. COMANDO RISCALDATORE SUPPLEMENTARE

AD ACQUA

SCHEMA 19:

847

A. COMANDO SPECCHI RETROVISORI
B. COMANDO ALZAVETRI

SCHEMA 20:

848

A. COMANDO CHIUSURA CENTRALIZZATA

SCHEMA 21:

849

A. ECAS (INDICATORI OTTICI)
B. ABS (INDICATORI OTTICI)

SCHEMA 22:

850

A. EBS (INDICATORI OTTICI)
B. PARABREZZA TERMICO
C. PTO

SCHEMA 23:

851

A. RALLENTATORE (INDICATORE OTTICO)
B. FILTRO GASOLIO INTASATO

SCHEMA 24:

852

A. INDICAZIONE PRESSIONE ARIA FRENI
B. INDICAZIONE TEMPERATURA ESTERNA

SCHEMA 25:

853

A. VISUALIZZAZIONE KM TOTALI/PARZIALI
B. VISUALIZZAZIONE MARCIA INSERITA
C. SPEED LIMITER

SCHEMA 26:

854

A. SEGNALAZIONE TEMPERATURA OLIO

MOTORE

B. COMANDO FANALI ROTANTI

Revi — Ottobre 2005

107063

IMPIANTO ELETTRICO/ELETTRONICO

829

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

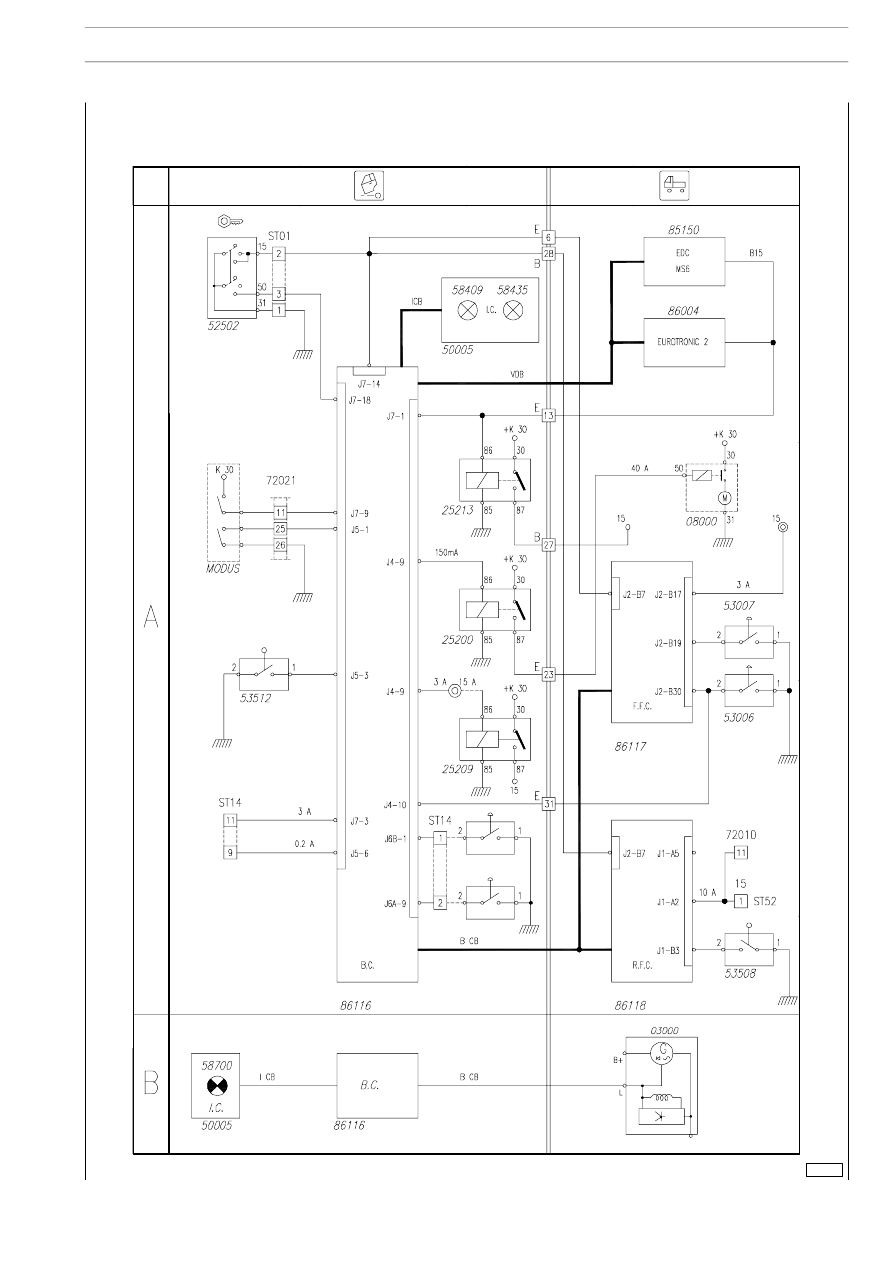

Schema 1: A. Avviamento

B. Ricarica

Revi — Ottobre 2005

107064

830

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

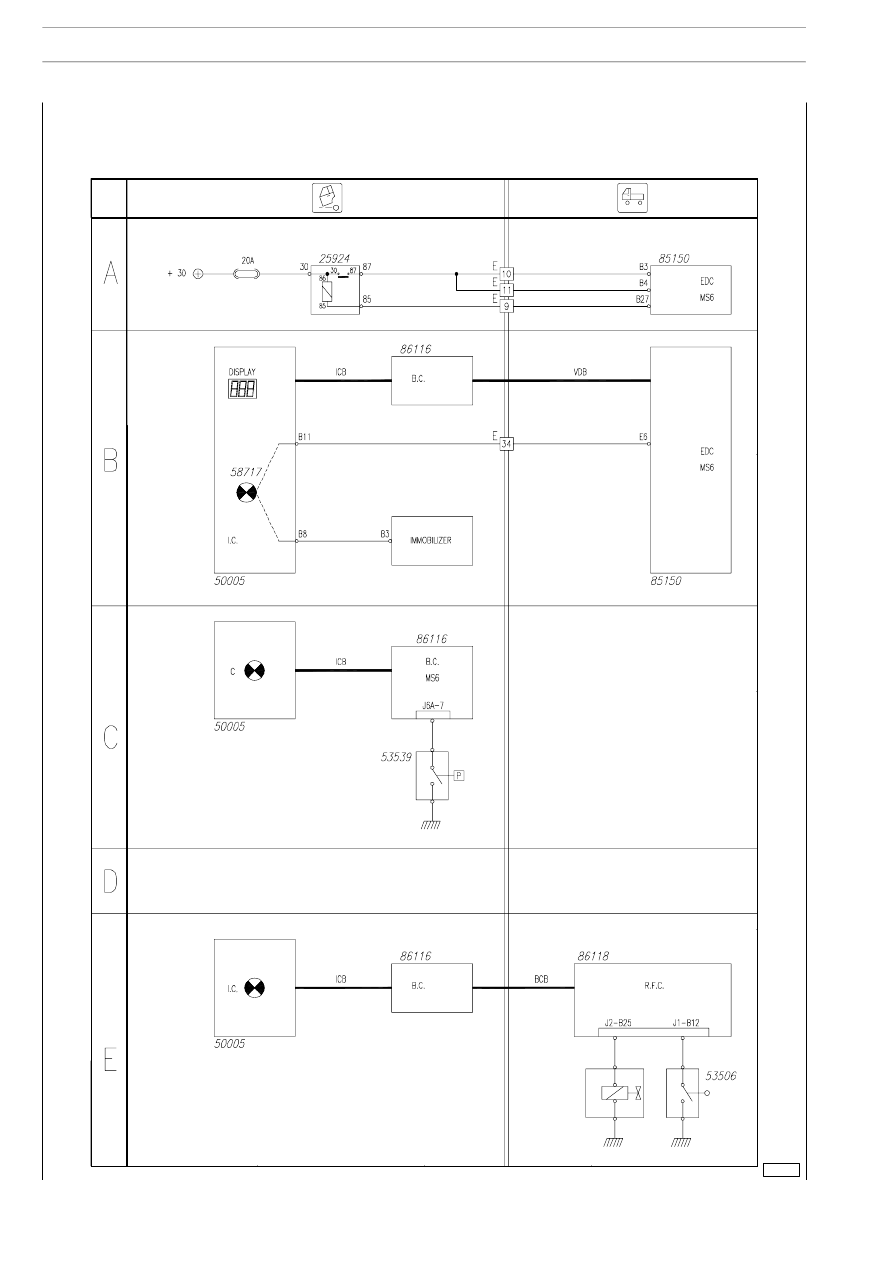

Schema 2: A. Alimentazione EDC

B. Avaria EDC / Immobilizer
C. Catene neve inserite
E. Trazione integrale inserita

Revi — Ottobre 2005

107065

IMPIANTO ELETTRICO/ELETTRONICO

831

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

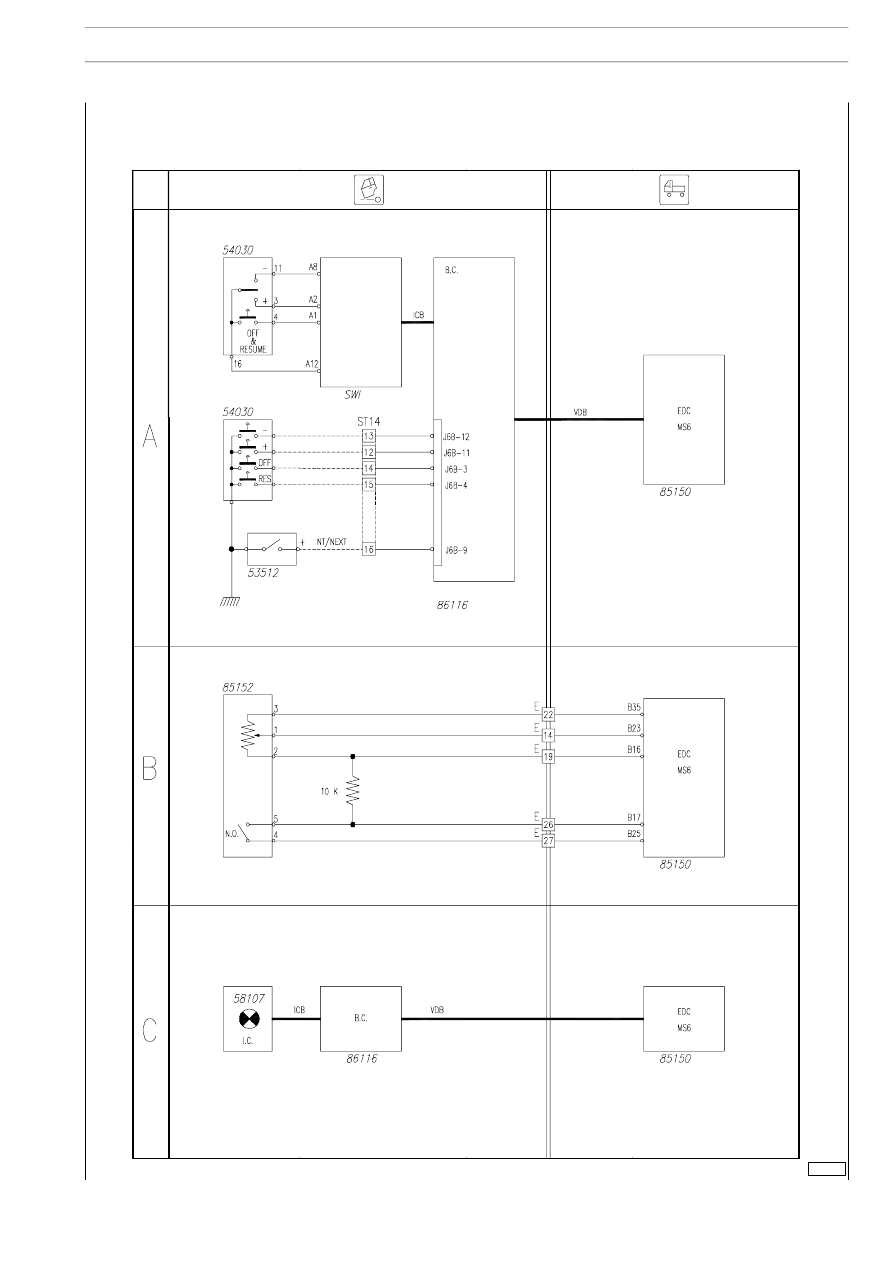

Schema 3: A. Cruise control

B. Sensore pedale acceleratore
C. Preriscaldo
