Iveco Stralis AT/AD. Manuale - parte 553

Revi — Ottobre 2005

107070

840

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

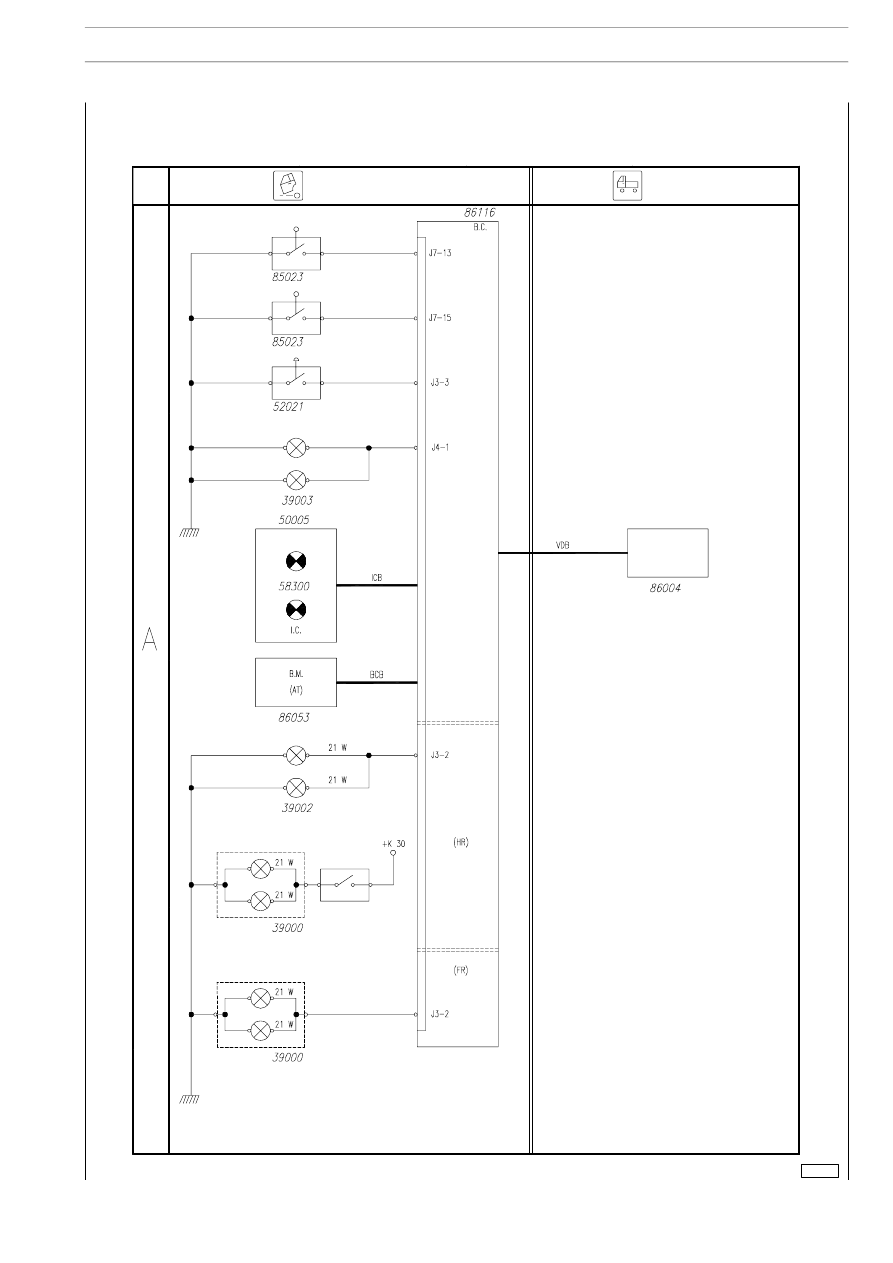

Schema 12: A. Luci direzione/emergenza

B. Orientamento proiettori

Revi — Ottobre 2005

107071

IMPIANTO ELETTRICO/ELETTRONICO

841

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

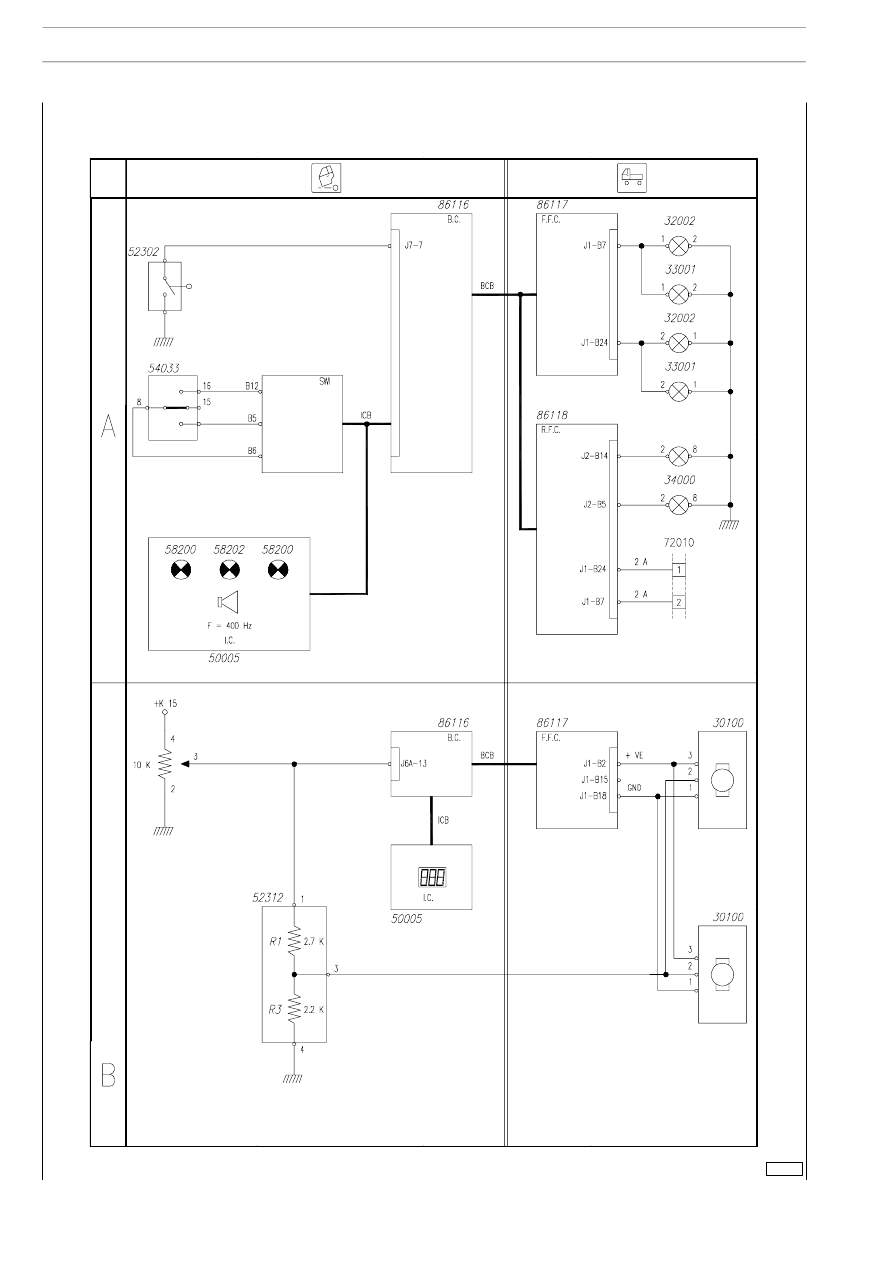

Schema 13: Luci interne

Revi — Ottobre 2005

107072

842

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

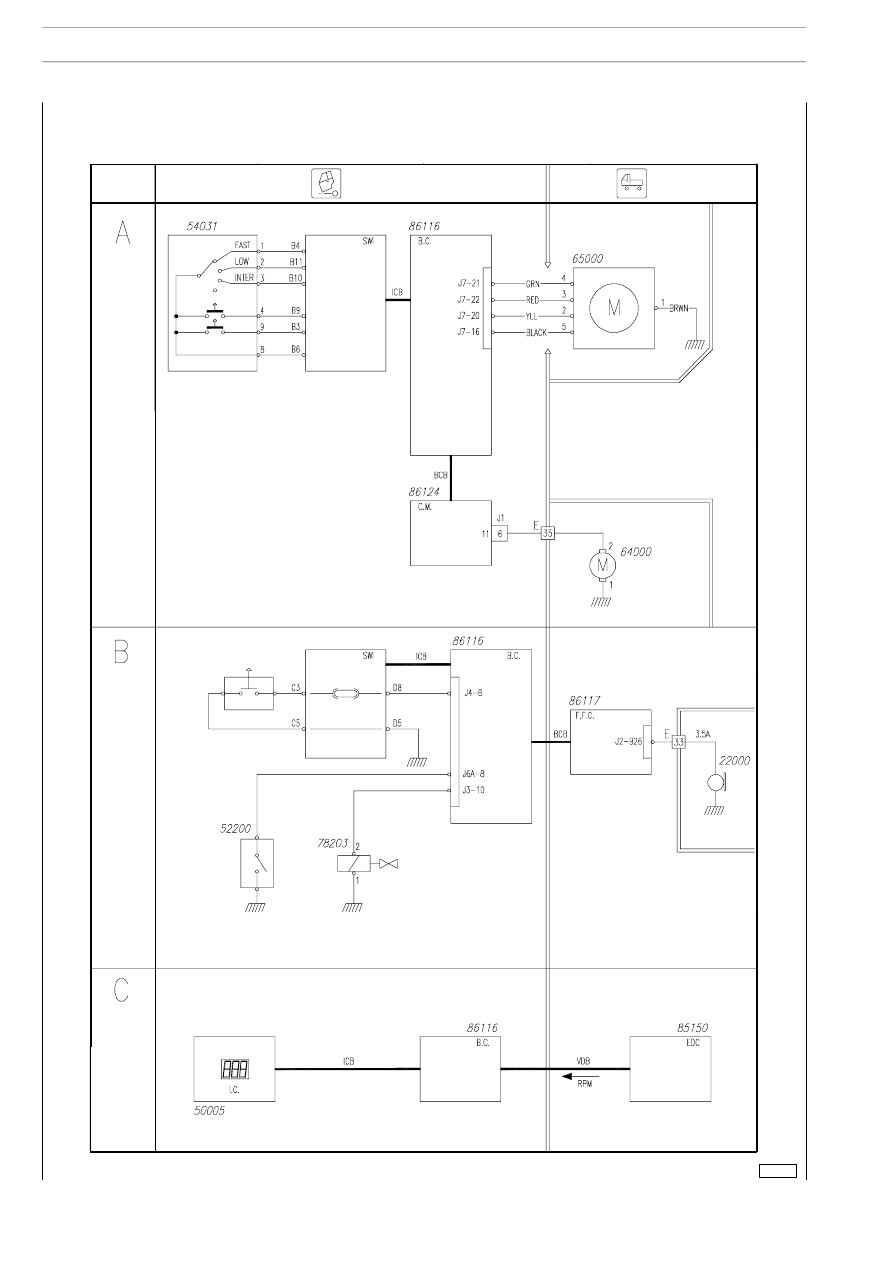

Schema 14: A. Tergicristallo

B. Avvisatore acustico
C. Contatore

Revi — Ottobre 2005

107073

IMPIANTO ELETTRICO/ELETTRONICO

843

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

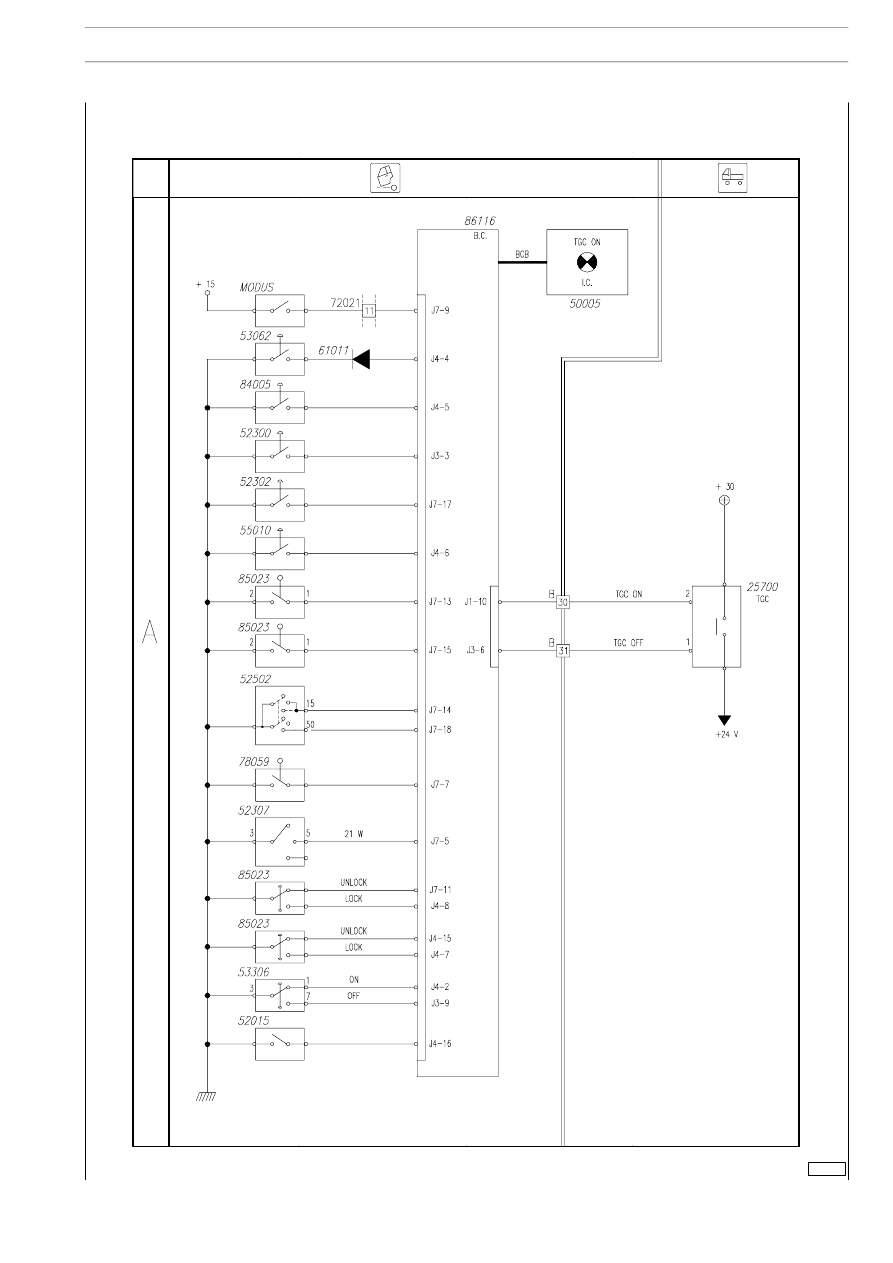

Schema 15: TGC
