Iveco Stralis AT/AD. Manuale - parte 427

0050210t

Figura 292

338

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

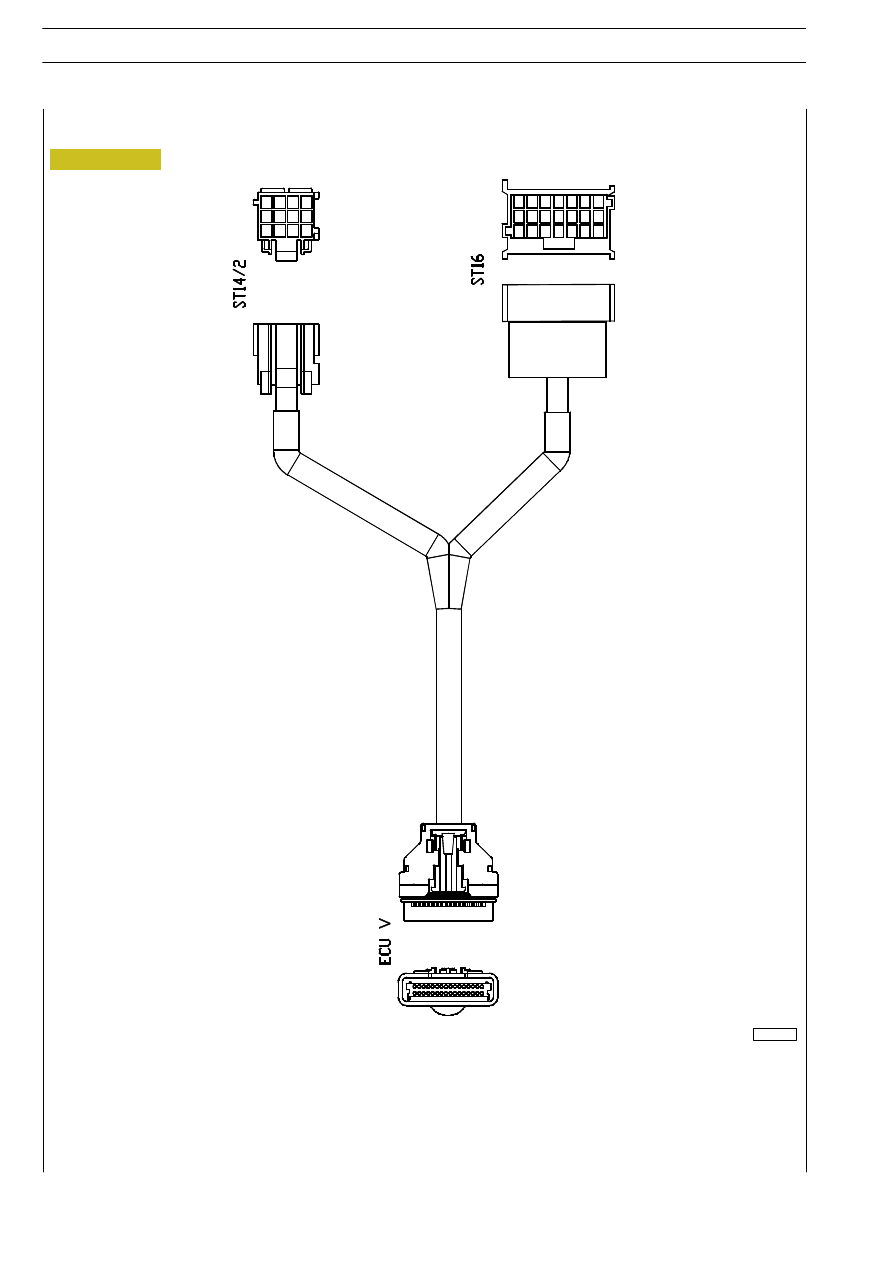

Cablaggio — Connettore “V”

Legenda

ECU - V

Connettore “V” centralina cambio Allison

ST14/2

Connettore interfaccia veicolo

ST16

Connettore interfaccia veicolo

49594

Figura 293

IMPIANTO ELETTRICO/ELETTRONICO

339

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

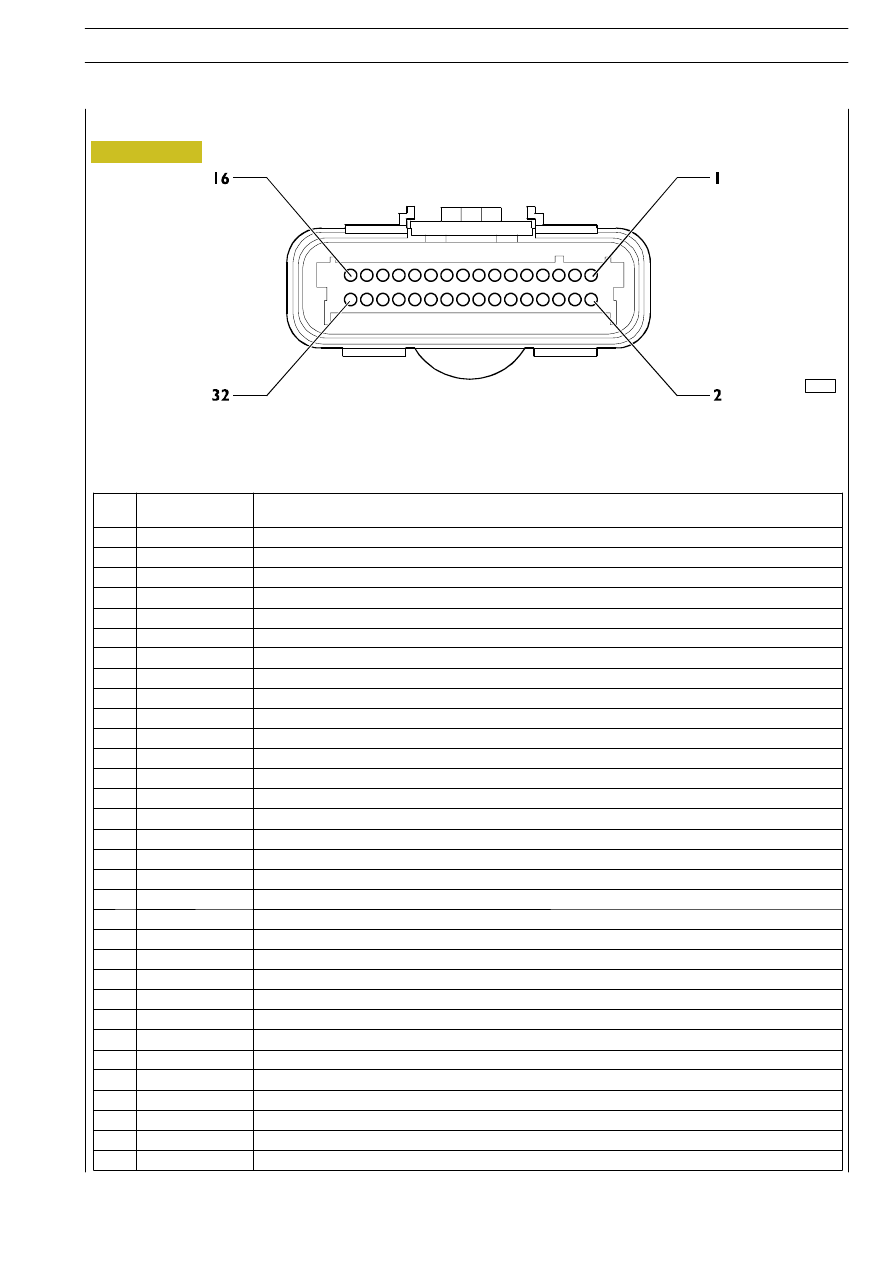

Connettore “V” (grigio)

PIN

CODIFICA

CAVI

DESCRIZIONE

1

136

Alimentazione da batteria + 30

2

114

Segnale cambio in folle per PTO

3

-

Libero

4

113

Avvisatore retromarcia

5

167

Predisposizione segnale velocità in uscita

6

123

Segnale cambio in folle inserito

7

-

Libero

8

124

Alimentazione sensori

9

179

Temperatura acqua motore

10

156

Predisposizione sensore posizione pedale acceleratore

11

155

Predisposizione ingresso segnale cambio in folle

12

153

Segnale consenso cambiamento direzione

13

118

Segnale consenso PTO inserita

14

-

Libero

15

-

Libero

16

136

Alimentazione da batteria + 30

17

143

Massa batteria

18

125

Spia retarder

19

105

Spia temperatura olio retarder

20

157

Velocità veicolo

21

-

Libero

22

112

Segnale inserimento PTO

23

-

Libero

24

135A

Massa analogica

25

-

Libero

26

146

Alimentazione sotto chiave + 15

27

-

Libero

28

178

Predisposizione

29

137

Predisposizione stato freni di servizio

30

117

Predisposizione ingresso segnale cambio in folle

31

161

Predisposizione segnale di ritorno

32

142

Massa batteria

0050212t

Figura 294

340

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

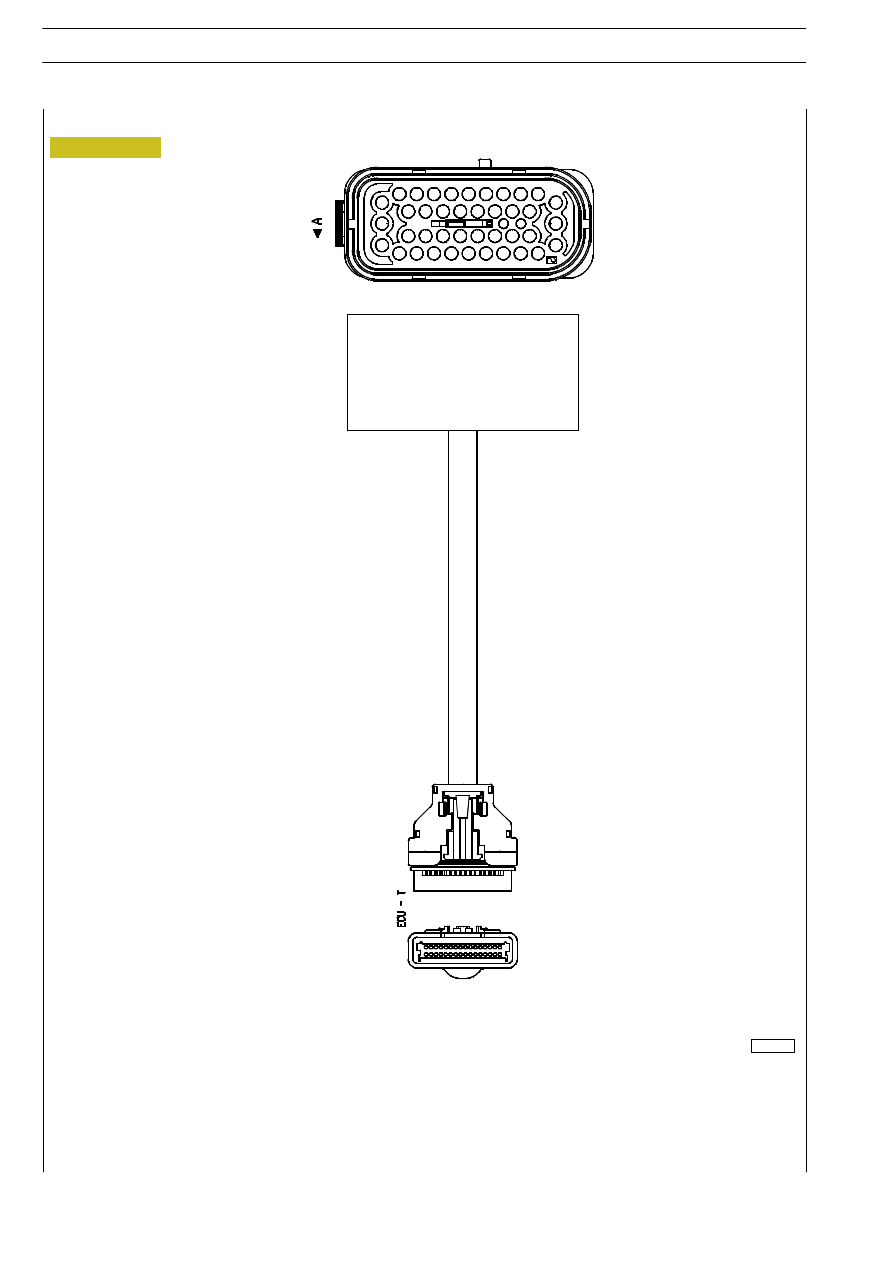

Cablaggio — Connettore “T”

Legenda

ECU - T

Connettore “T” centralina cambio Allison

A

Passaparete

49594

Figura 295

IMPIANTO ELETTRICO/ELETTRONICO

341

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

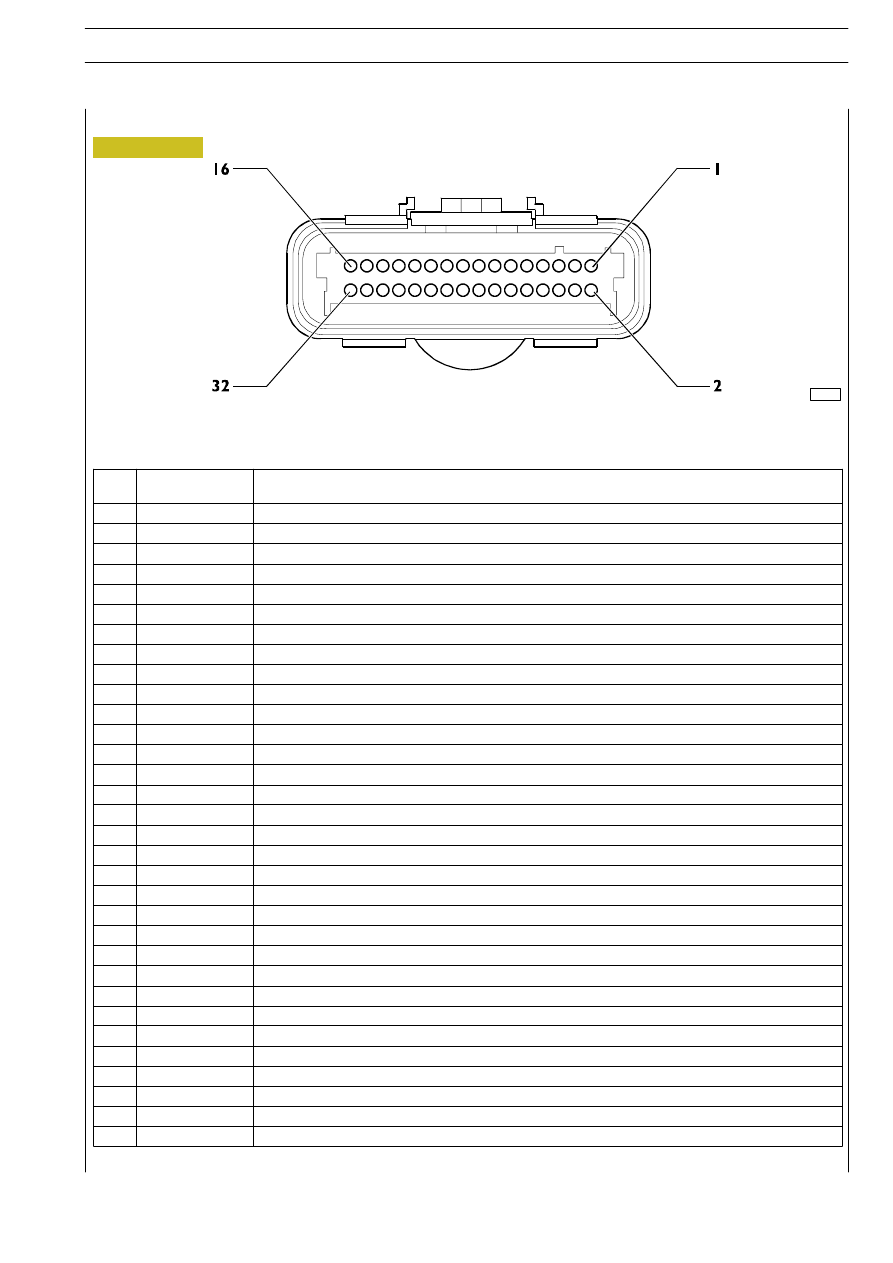

Connettore “T” (Blu)

PIN

CODIFICA

CAVI

DESCRIZIONE

102

Alimentazione elettrovalvole A, D (J — per versione 7 marce)

121

Alimentazione elettrovalvole B, E

107

Alimentazione elettrovalvola F

120

Elettrovalvola A (n.a.)

103

Elettrovalvola C

129

Elettrovalvola E

104

Elettrovalvola G

-

Libero

124

Alimentazione sensori

-

Libero

-

Libero

162

Ingresso sensore di pressione F3

195

Identificazione trasmissione (TID2) e sensore posizione pedale acceleratore (optional)

141

Sensore giri motore

149

Sensore giri turbina

139

Uscita sensore velocità

130

Alimentazione elettrovalvole C, G

-

Libero

116

Alimentazione elettrovalvole H, N (per versione 7 marce)

128

Elettrovalvola B (n.a.)

131

Elettrovalvola D

110

Elettrovalvola F

127

Elettrovalvola H (per versione 7 marce)

101

Elettrovalvola N (per versione 7 marce)

135

Massa analogica

165

Ingresso sensore livello olio

147

Ingresso sensore di temperatura coppa olio

138

Ingresso sensore di temperatura retarder (optional)

-

Libero

150

Sensore giri motore

140

Sensore giri turbina

148

Uscita sensore velocità
