Iveco Stralis AT/AD. Manuale - parte 425

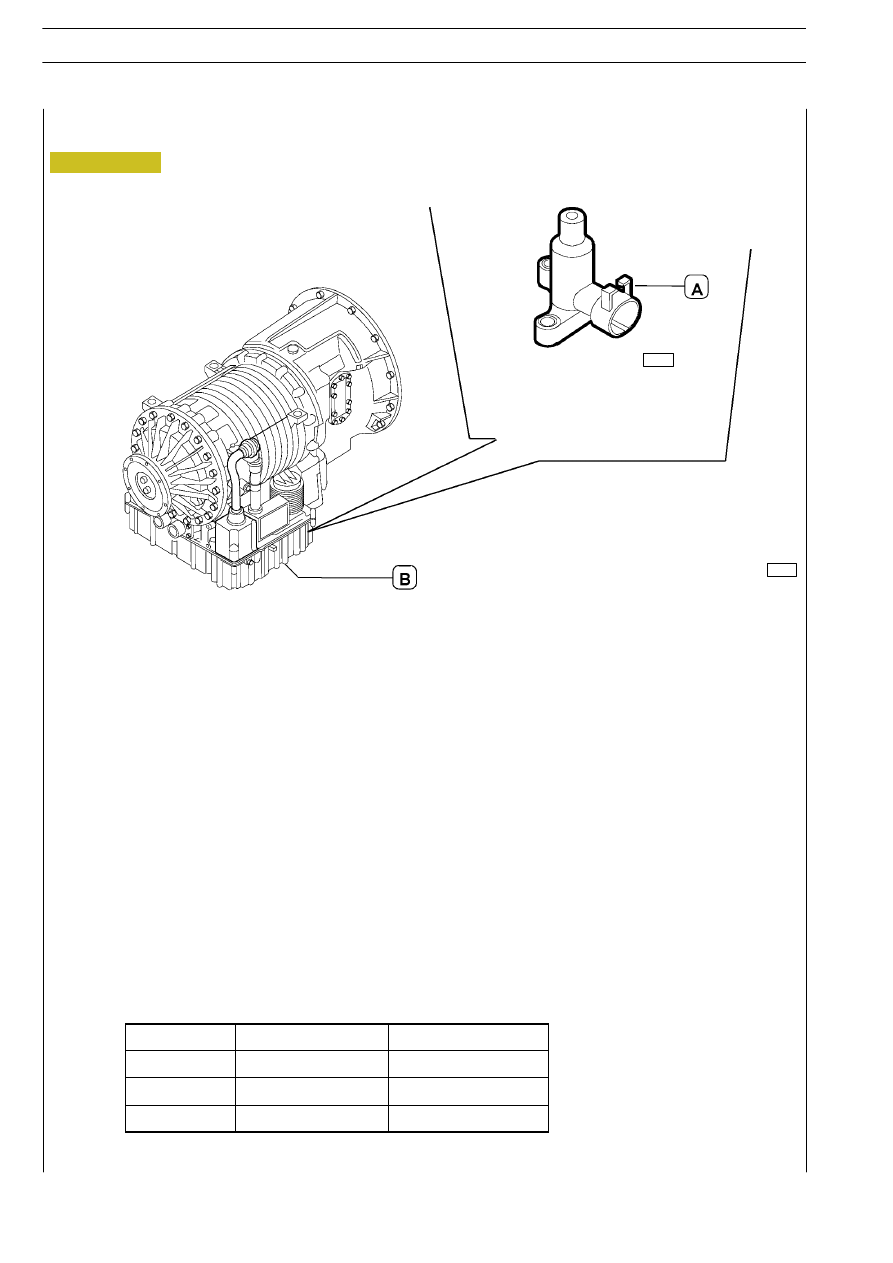

Il sensore di “velocità turbina” (A) è collocato all’interno del cambio sul modulo dei controlli idro-elettrici (B) e conta il numero
di giri della turbina.

Il segnale “velocità turbina” viene generato dai contorni delle scanalature della scatola frizione.

I segnali dei vari sensori di velocità permettono alla centralina di determinare se il cambio si trova sulla gamma selezionata. I
dati dei sensori velocità servono inoltre per controllare la messa in fase delle pressioni di inserimento frizione (o freno), per
garantire selezioni più dolci possibili. Problemi idraulici sono rilevati confrontando i dati dei sensori di velocità della gamma inseri-
ta in quel momento, con i dati relativi al sensore velocità di questa gamma nella memoria della centralina elettronica (ECU).

A. Sensore velocità turbina — B. Modulo dei controlli idro-elettrici

49502

Figura 284

52064

330

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

VALORE RESISTENZA SENSORE VELOCITÀ

Valore resistenza sensore velocità

Resistenza

Temperatura _C

Temperatura _F

200

Ω

—40

—40

300

Ω

20

68

400

Ω

110

230

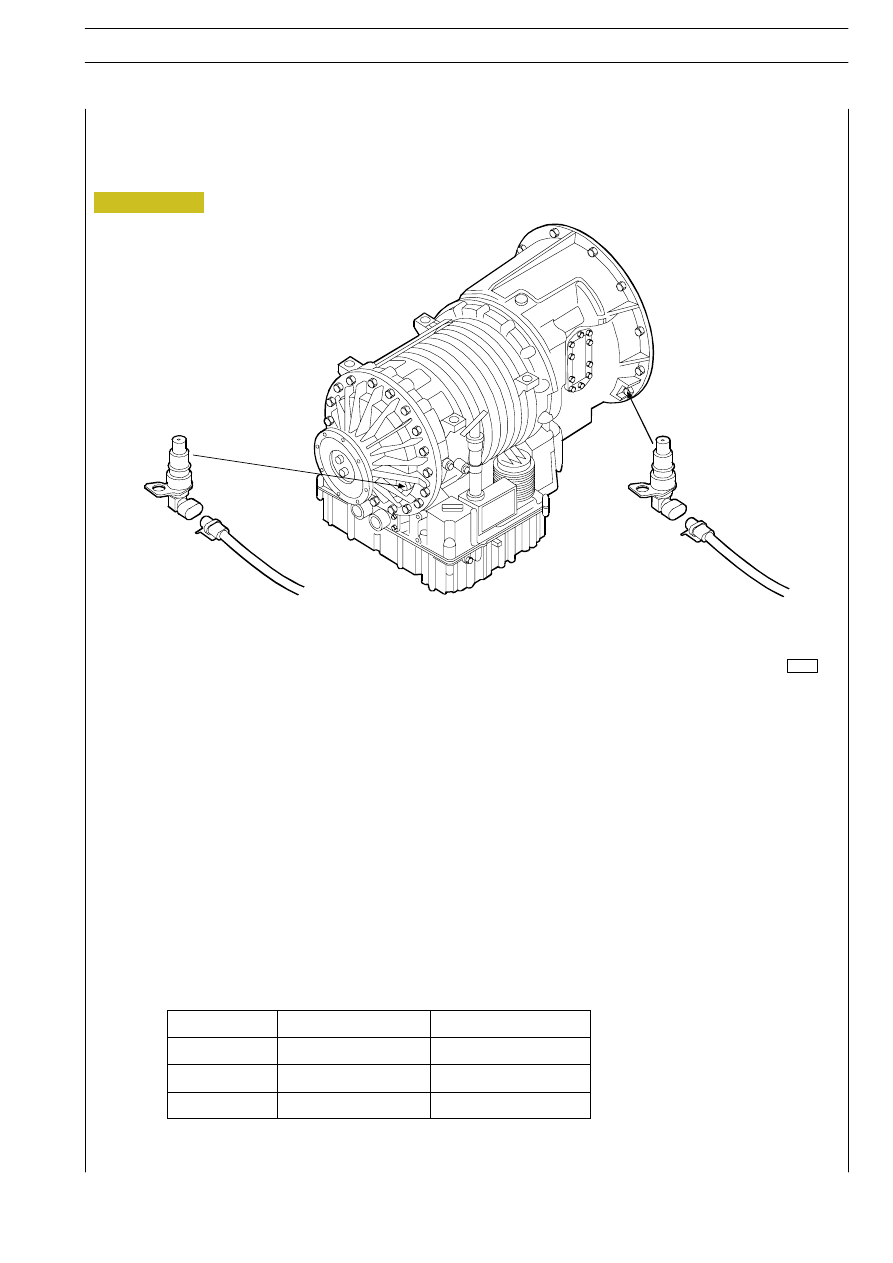

Il sensore di segnale “giri motore” (B) è posizionato sul corpo del convertitore (C). Il segnale viene generato da nervature sul
corpo della pompa del convertitore di coppia.

Il sensore di segnale “velocità di uscita” (A) si trova sul coperchio posteriore del cambio. Il segnale viene generato da un corpo
dentato fissato all’albero di uscita.

A. Sensore velocità uscita — B. Sensore giri motore — C. Corpo convertitore

49498

Figura 285

IMPIANTO ELETTRICO/ELETTRONICO

331

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SENSORI DI VELOCITÀ

Sensore velocità uscita — sensore giri motore

Valore resistenza sensore velocità

Resistenza

Temperatura _C

Temperatura _F

200

Ω

—40

—40

300

Ω

20

68

400

Ω

110

230

49521

A

B

Figura 286

332

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

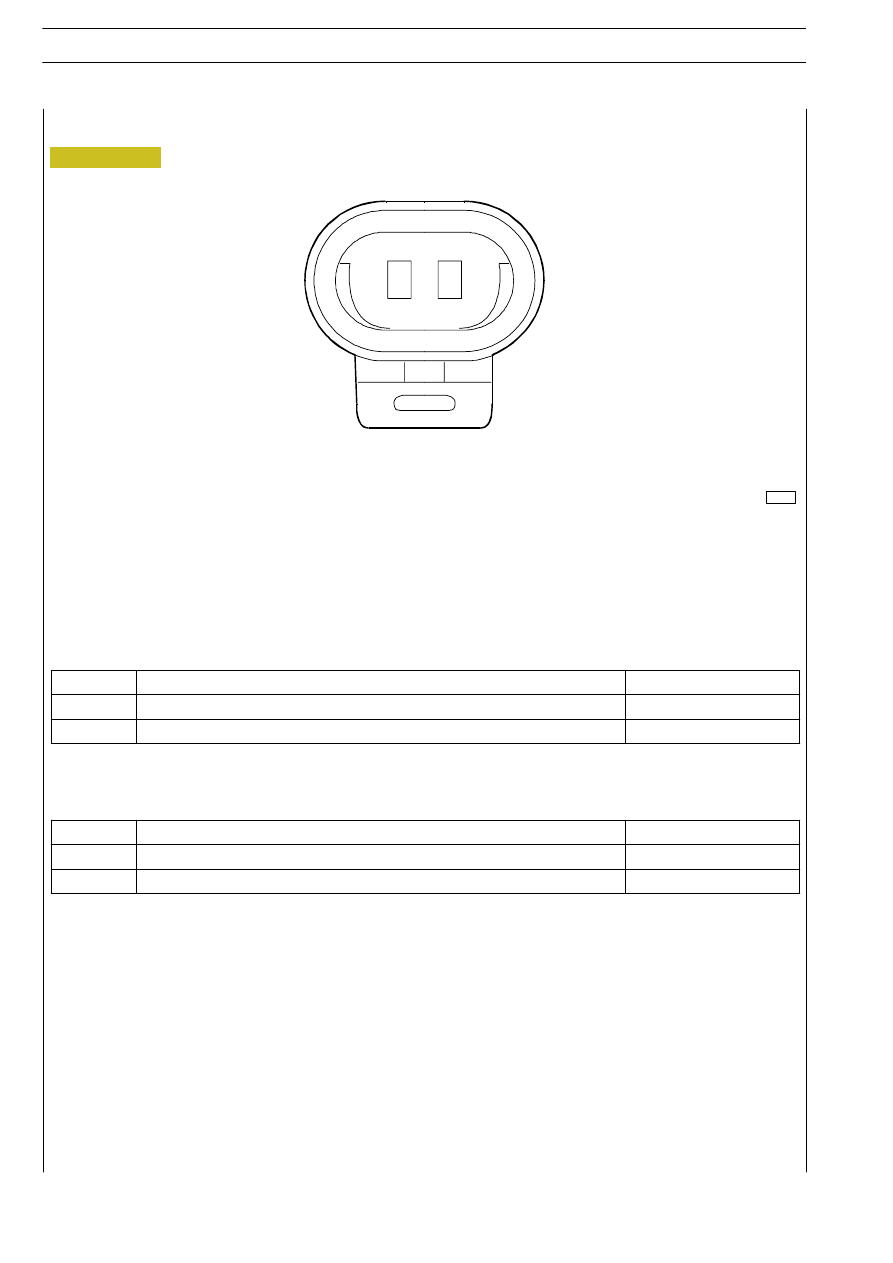

Connettori di collegamento

Connettore sensore “giri motore”

Rif.

DESCRIZIONE

COLORE CAVO

A

Sensore giri motore Hi (alto)

Marrone

B

Sensore giri motore Lo (basso)

Arancione

Connettore sensore “velocità uscita”

Rif.

DESCRIZIONE

COLORE CAVO

A

Sensore velocità di uscita Hi (alto)

Giallo

B

Sensore velocità di uscita Lo (basso)

Verde

49596

Figura 287

IMPIANTO ELETTRICO/ELETTRONICO

333

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

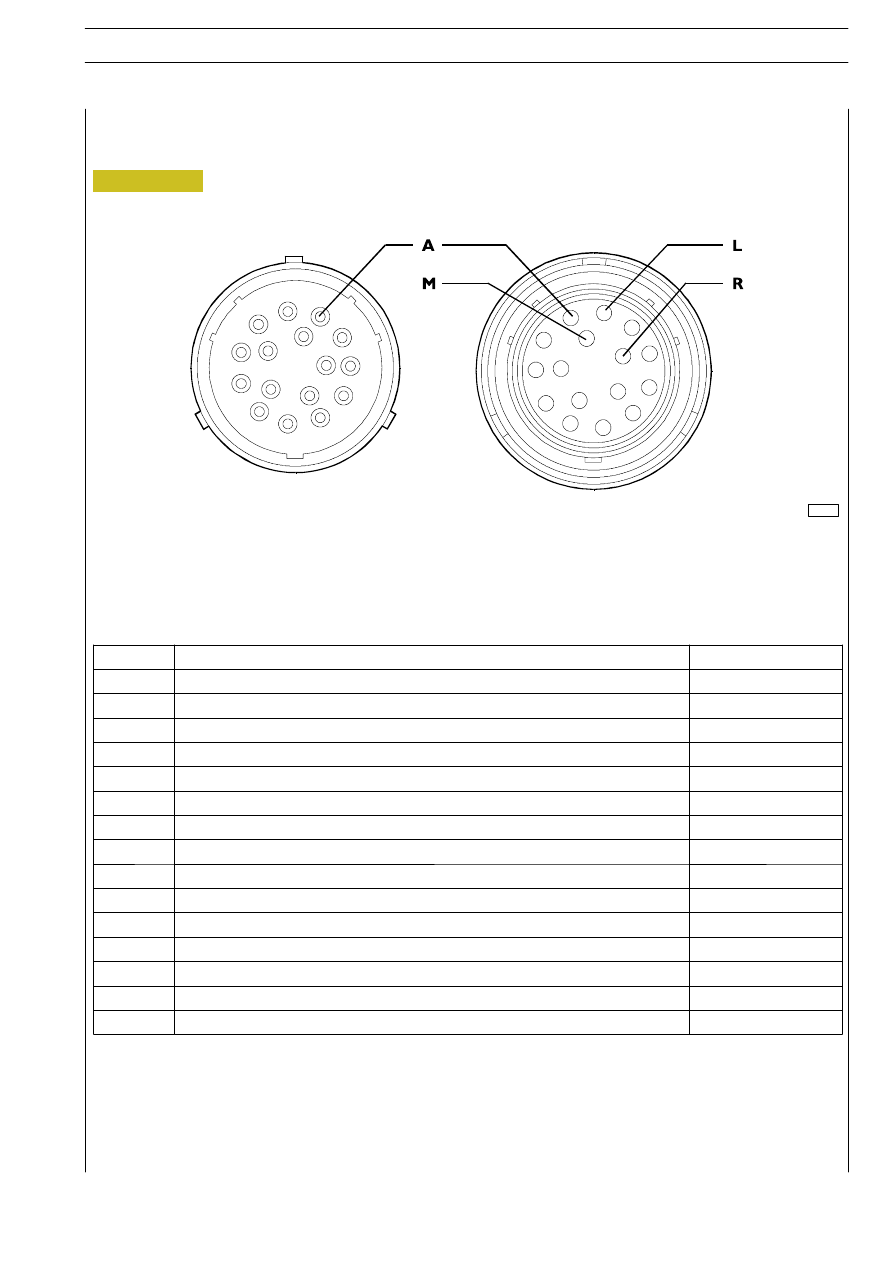

Connettore sensori sul cambio

A

-

-

B

-

-

C

Massa analogica

Verde

D

sensore di temperatura retarder

Arancio

E

-

-

F

-

-

G

-

-

H

-

-

J

-

-

K

-

-

L

Sensore giri turbina

Blu

M

Sensore giri turbina

Arancio

N

Sensore giri motore

Arancio

P

Sensore giri motore

Marrone

R

Uscita sensore velocità

Verde

S

Uscita sensore velocità

Giallo
