74245

74247

77560

Figura 122

156

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

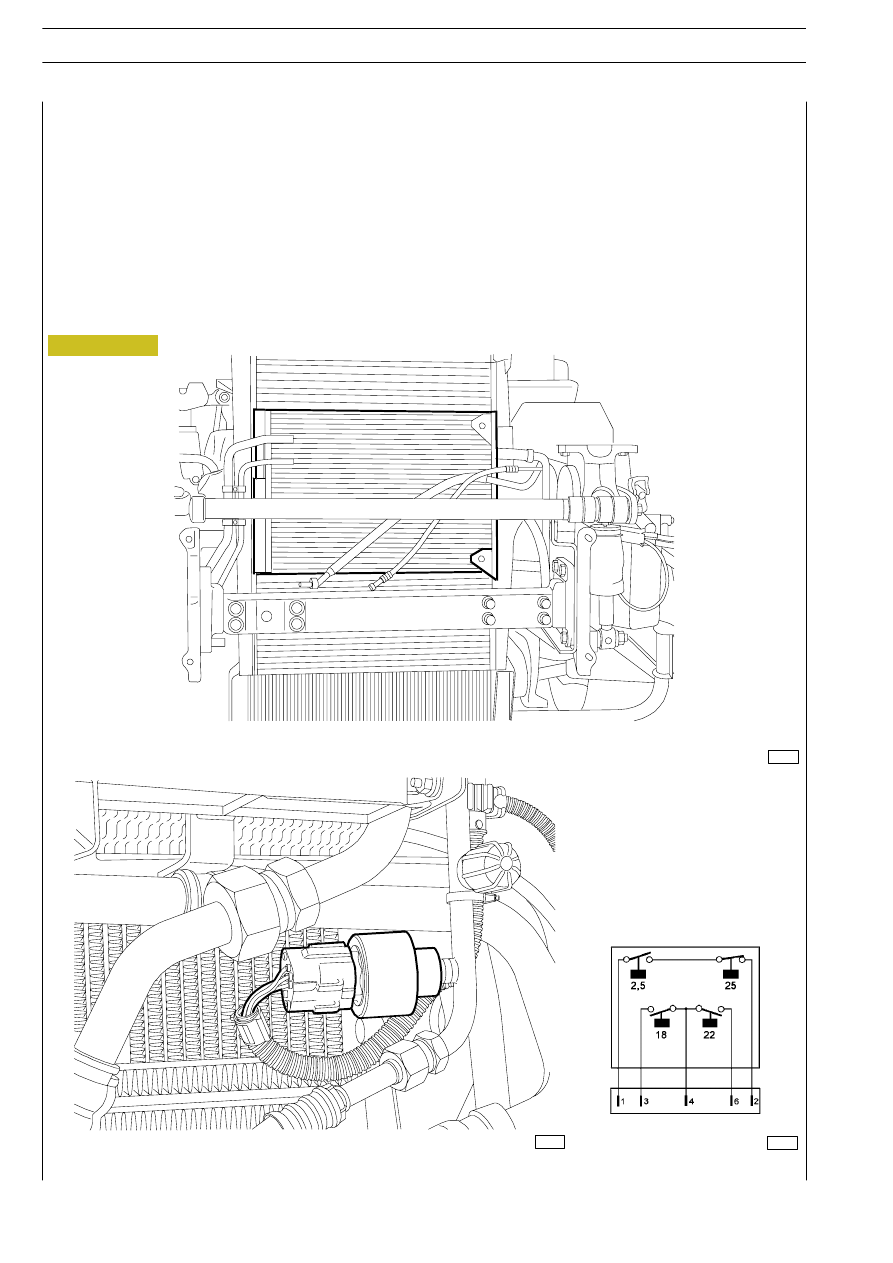

Filtro essiccatore e pressostati di sicurezza

Il filtro essiccatore è integrato nel condensatore il quale si trova sul frontale del veicolo.

L’impianto di refrigerazione utilizza fluido R134a evidenziato nella targhetta sul suo involucro.

Il gruppo pressostati di sicurezza a quattro livelli viene montato sulla tubazione d’uscita del condensatore.

I due pressostati che sono del tipo NC e NA permettono di mantenere costante la pressione nell’impianto da un minimo di 2,5
(NA) ad un massimo di 25 bar (NC). Con valori fuori da questo campo il sistema viene disattivato.

Invece i due pressostati che sono del tipo NA servono per disinserire la bobina del ventilatore raffreddamento motore quando
la pressione dell’impianto è nell’intervallo 18

÷ 22 bar. Questo si realizza ramite un segnale di massa che i due pressostati forniscono

alla centralina Body Computer.

74238

77575

CONDENSATORE

EVAPORATORE

Figura 123

IMPIANTO ELETTRICO/ELETTRONICO

157

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

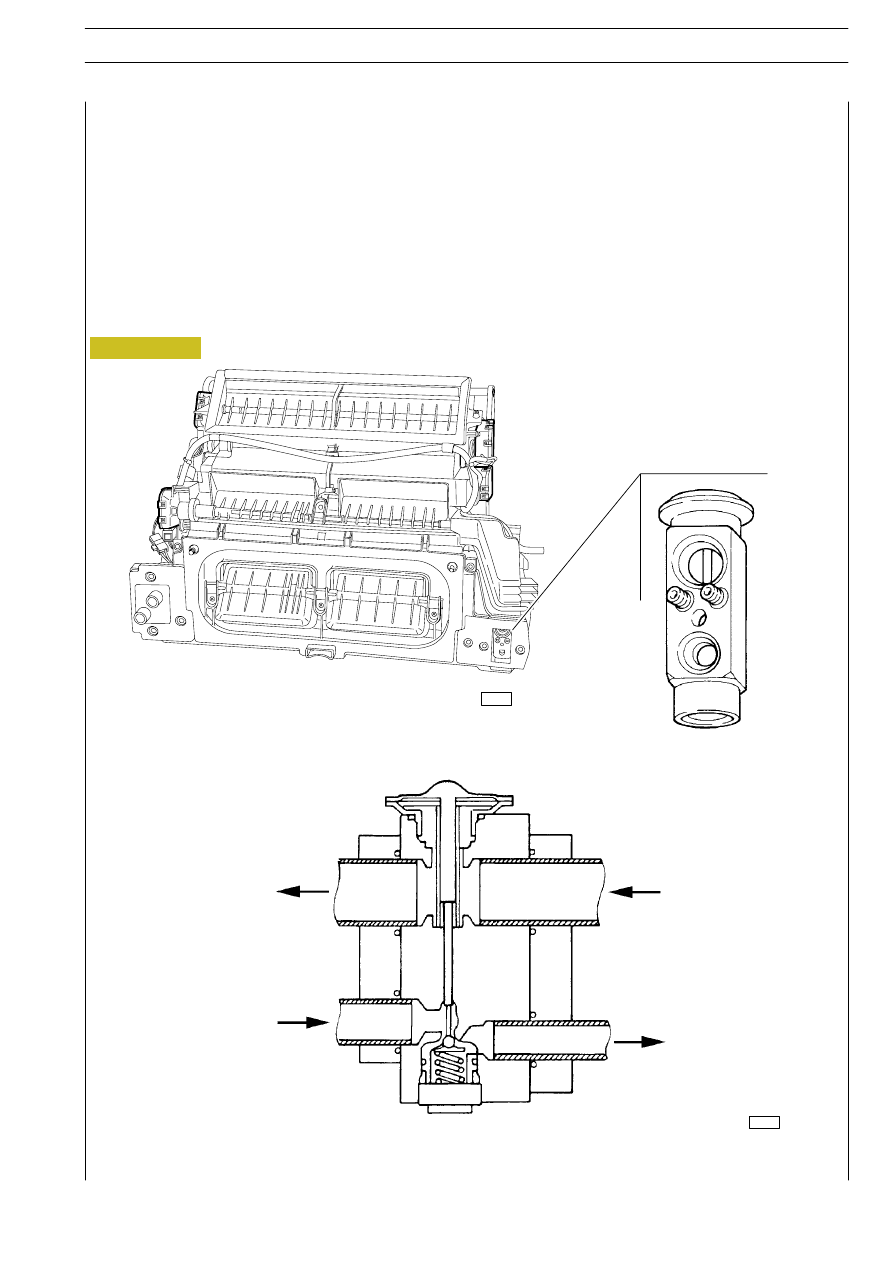

Valvola di espansione

La sua funzione è quella di abbassare la pressione del fluido all’uscita del condensatore sino ad un valore prestabilito in modo che
il fluido stesso, circolando poi nell’evaporatore, possa essere aspirato dal compressore in forma completamente gassosa.

Si può pertanto affermare che la valvola di espansione svolge tre funzioni fondamentali:

- DOSARE

- MODULARE

- CONTROLLARE

Questa viene montata sul gruppo Riscaldatore/Condizionatore vicino al modulo di comando della soffiante.

77565

1

2

3

7

6

5

4

Figura 124

158

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

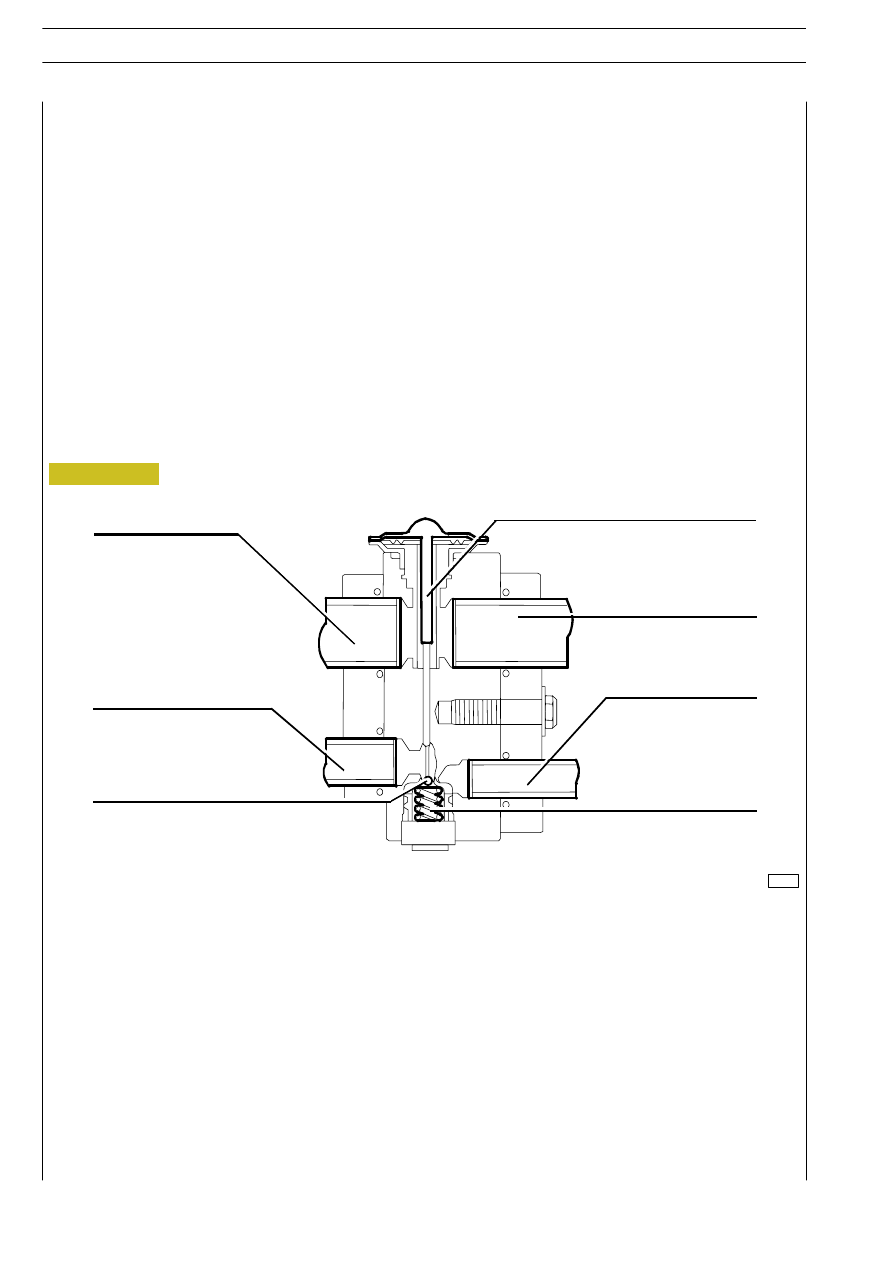

La valvola di espansione del tipo a blocchetto ed è posizionata tra il filtro essiccatore e l’evaporatore.

Ha il compito di controllare e dosare il flusso del fluido refrigerante in modo da ottenere la massima potenza frigorifera dall’impianto
e di abbassare la pressione del refrigerante (all’uscita dal filtro) ad un valore prestabilito, in modo che il fluido stesso circolando poi
nell’evaporatore possa essere aspirato dal compressore in forma completamente gassosa.
In questa valvola vi sono due passaggi del fluido refrigerante:

- Quello inferiore che permette il passaggio del refrigerante dal filtro essiccatore (5) all’evaporatore (2). Lungo questo percorso

è posta una molla (4) che, opportunamente tarata, permette di ottenere un salto di temperatura (surriscaldamento) tale da
assicurare che il refrigerante, all’entrata dell’evaporatore, sia completamente allo stato gassoso. Inoltre si incontra anche un
elemento modulante, in questo caso una sfera (3) alloggiata nel condotto calibrato, che controlla la portata del refrigerante
all’evaporatore.

- Quello superiore che permette il passaggio del refrigerante dall’evaporatore (1) al compressore (6). Lungo questo percorso

è posto invece il sensore di temperatura (7) che, in base alla temperatura all’uscita dell’evaporatore consente di ottenere
un’azione di controllo sulla portata di refrigerante, mediante l’elemento modulante (3), e di controllo del surriscaldamento,
mediante la molla (4).

IMPIANTO ELETTRICO/ELETTRONICO

159

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

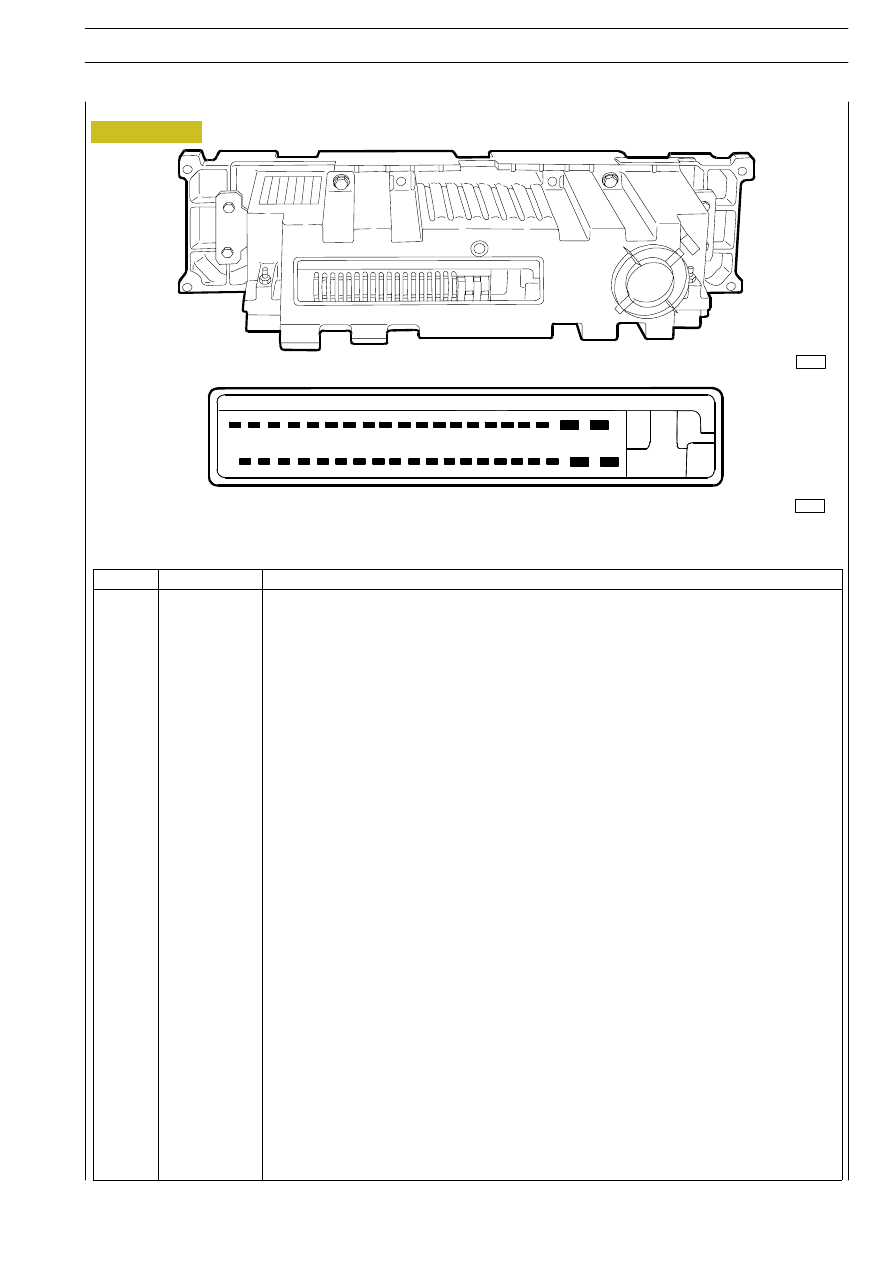

Centralina comando condizionatore

Pin

Cavo

Funzione

1

—

—

2

7550

Positivo diretto da batteria

3

—

—

4

2296

Linea K per diagnosi

5

Ws/Bi

Linea CAN — H (BCB)

6

9993

Segnale frizione elettromagnetica compressore (positivo in uscita)

7

7568

Alimentazione motoriduttore miscelazione (Mix)

8

7566

Alimentazione motoriduttore ricircolo (Ric)

9

0562

Alimentazione motoriduttore pavimento (Floor)

10

7564

Alimentazione motoriduttore sbrinamento parabrezza (Defrost)

11

—

—

12

0550

Massa sensori e motoriduttori

13

7572

Segnale di riferimento temperatura evaporatore

14

7574

Segnale sensore irraggiamento solare

15

7565

Tensione di riferimento potenziometro ricircolo

16

7561

Tensione di riferimento potenziometro pavimento

17

—

—

18

2290

Segnale motorino sensore di temperatura interna

19

—

—

20

7555

Segnale modulo comando soffiante (positivo in uscita)

21

0000

Negativo diretto da batteria

22

9552

Segnale elettrovalvola (negativo in uscita)

23

—

—

24

—

—

25

Gn/Ve

Linea CAN — L (BCB)

26

0568

Alimentazione motoriduttore miscelazione (Mix)

27

7569

Alimentazione motorino sensore di temperatura interna

28

0566

Alimentazione motoriduttore ricircolo (Ric)

29

—

—

30

0564

Alimentazione motoriduttore sbrinamento parabrezza (Defrost)

31

7562

Alimentazione motoriduttore pavimento (Floor)

32

7575

Segnale sensore di temperatura interna

33

7571

Segnale di riferimento temperatura aria soffiata

34

7567

Tensione di riferimento potenziometro miscelazione

35

7563

Tensione di riferimento potenziometro sbrinamento parabrezza

36

7560

Segnale potenziometri Mix / Floor / Ric / Defrost (5 Volt)

37

÷ 40

—

—

74239

74248

1

20

21

40

Figura 125
