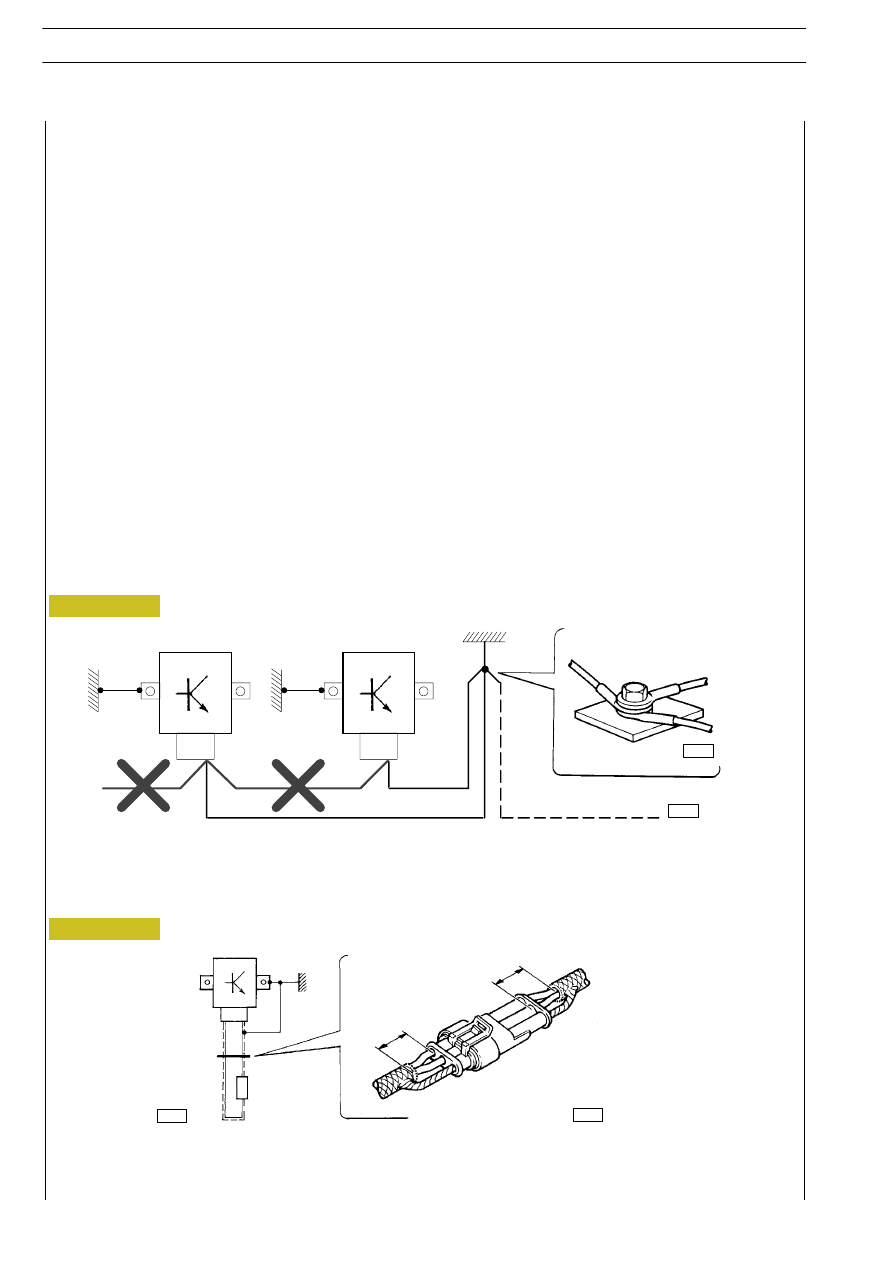

4 IMPIANTO ELETTRICO/ELETTRONICO S TRALIS AT/AD Base — Giugno 2004 Print 603.93.333 Consigli pratici I conduttori negativi collegati ad un punto di massa impianto devono essere i più brevi possibili e connessi tra di loro a “stella”, cer- Inoltre, per la componentistica elettronica le seguenti avvertenze sono da osservare tassativamente: - Le centraline elettroniche devono essere collegate alla massa impianto quando sono provviste di involucro metallico. - I cavi negativi delle centraline elettroniche devono essere collegati sia a un punto di massa impianto, per esempio massa vano cruscotto (evitando i collegamenti “seriali” o a “catena”), sia al terminale negativo della batteria/e. - Le masse analogiche (sensori), pur non essendo collegate alla massa impianto/terminale negativo batteria/e, devono presentare un ottimo isolamento. Di conseguenza, una particolare cura deve essere prestata alle resistenze parassite dei capicorda: ossida- - La calza metallica dei circuiti schermati deve essere in contatto elettrico in ciascuna delle sue estremità con i componenti del sistema. - Una sola delle estremità della calza di schermatura deve essere collegata alla massa impianto. - In presenza di connettori di giunzione il tratto non schermato d, in prossimità di essi, deve essere il più breve possibile (Figura 2). - I cavi devono essere disposti in modo da risultare paralleli al piano di riferimento, ossia il più vicino possibile alla struttura telaio/ scocca. - Gli impianti elettromeccanici aggiuntivi devono essere collegati con cura alla massa impianto e non devono essere disposti a fianco dei cavi dei componenti elettronici. COLLEGAMENTO A “STELLA” DI CAVI NEGATIVI ALLA MASSA IMPIANTO M SCHERMATURA TRAMITE CALZA METALLICA DI UN CAVO A UN COMPONENTE ELETTRONICO — C. CONNETTORE d. DISTANZA ! 0 C C d d — — M 2231 2232 2604 2603 Figura 1 Figura 2 |
