Iveco Stralis AT/AD. Manuale - parte 339

22

MANUTENZIONE PROGRAMMATA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

85489

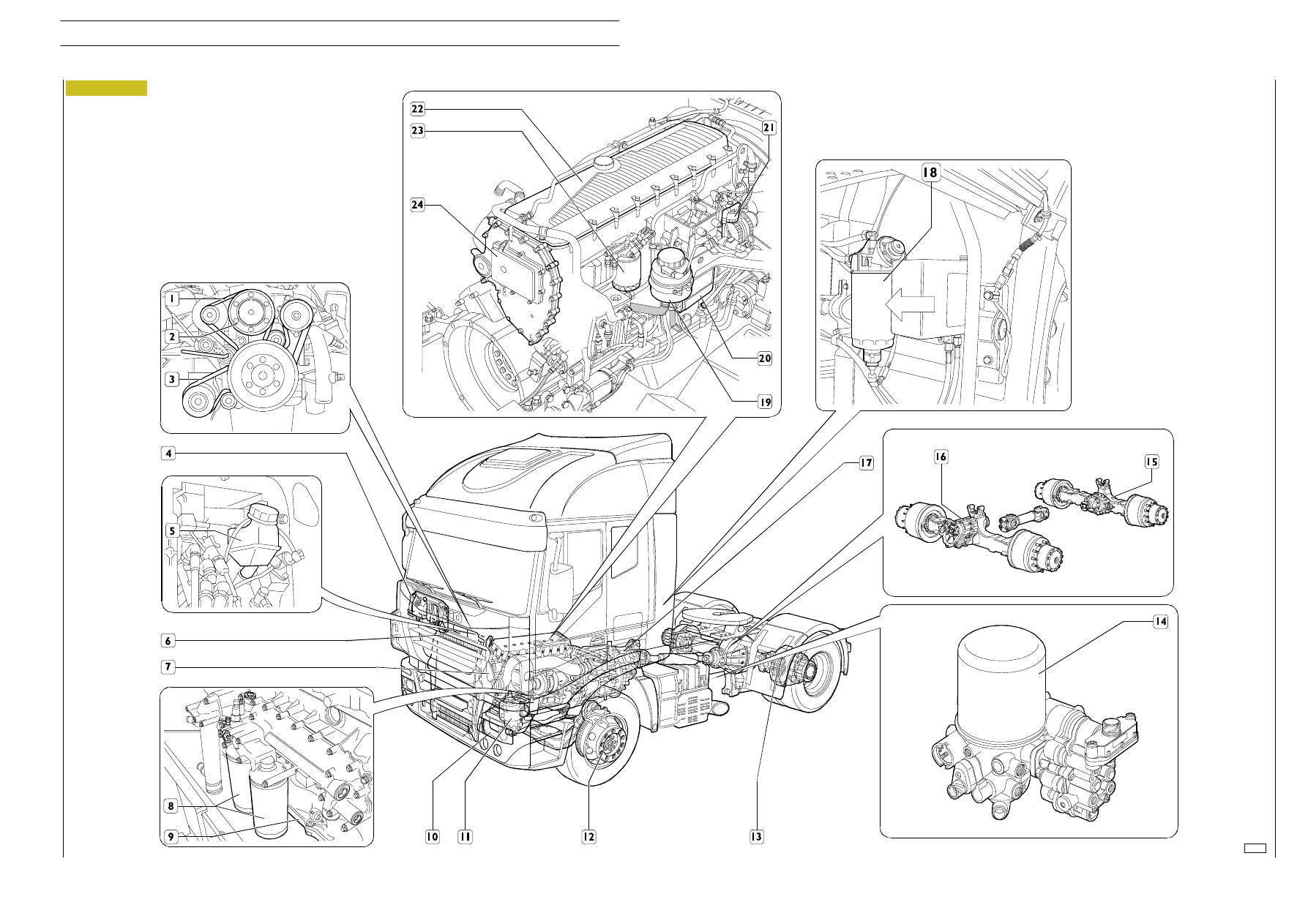

Figura 35

MANUTENZIONE PROGRAMMATA

23

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

24

MANUTENZIONE PROGRAMMATA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

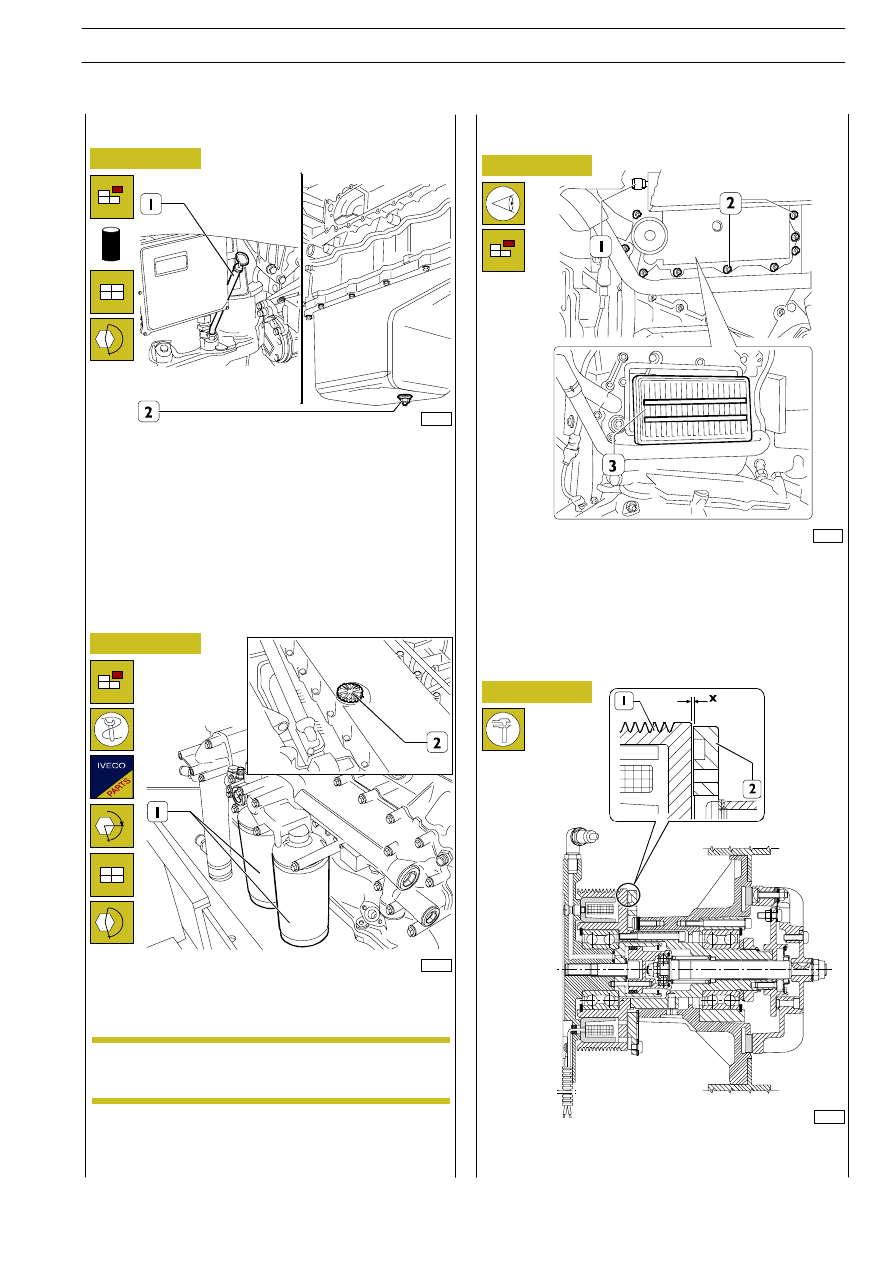

Sfilare l’asta (1) di controllo livello olio.
Da sotto il veicolo rimuovere l’eventuale riparo fonoassor-
bente.
Svitare il tappo (2) dalla coppa e scaricare l’olio motore in un
apposito recipiente.
Riavvitare il tappo sotto la coppa e serrarlo alla coppia pre-
scritta.
Dal bocchettone (2) introdurre nel motore, olio nella quanti-
tà e qualità prescritta (Vedere tabella RIFORNIMENTI nella
sezione “GENERALITÀ”).

72650

Figura 36

8.

Sostituzione filtri olio motore

72560

Figura 37

Scaricare l’olio come come descritto nel punto 4. “Sostituzio-
ne olio motore”.
Con l’attrezzo 99360314 smontare i filtri olio (1).

Prima di rimontare le nuove cartucce umettare la
guarnizione con olio motore.

Avvitare a mano i filtri olio (1) fino a contatto del supporto
e poi stringere per 3/4 di giro alla coppia di serraggio prescrit-
ta e procedere come descritto nel punto 4. “Sostituzione olio
motore”.

72563

Figura 38

77469

Figura 39

Con spessimetro controllare il traferro tra il gruppo ancora
(2) e la puleggia (1), esso non deve essere superiore a 2,5 mm.

SERVIZIO M1
9.

Sostituzione olio motore

α

24. Verifica condizione filtro Blow — by tramite

segnalatore di intasamento

- Verificare le condizioni del filtro (3) tramite il segnalatore

di intasamento (1).
Nel caso compaia la zona rossa occorre sostituirlo come
descritto nel servizio T2.

2.

Controllo usura frizione giunto
elettromagnetico

NOTA

MANUTENZIONE PROGRAMMATA

25

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

INTERVENTI DI MANUTENZIONE
