PROCEDURA PER LO SVUOTAMENTO E
LA RICARICA DEGLI IMPIANTI DI
CONDIZIONAMENTO CON
REFRIGERANTE RI34A
Stazione di ricarica e recupero refrigerante
R134A (99305146)

La stazione è stata realizzata per essere utilizzata su tutti gli
impianti di condizionamento e climatizzazione per autoveicoli
che utilizzano il gas R134A.

Collegando la stazione ad un impianto di refrigerazione il gas
in esso contenuto potrà essere recuperato, ripulito e pronto
per essere ricaricato nel sistema, oppure essere trasferito in un
contenitore esterno. Si potrà inoltre vedere la quantità di olio
sottratta all’impianto, ripristinarla ed eseguire il ”vuoto” dell’im-
pianto.

Per essere funzionante la stazione deve assorbire circa 3 kg di
refrigerante.

Si consiglia per un impiego veloce di avere nei cilindri di carica
almeno 2 kg di refrigerante e di mantenere la stazione il più pos-
sibile in piano.

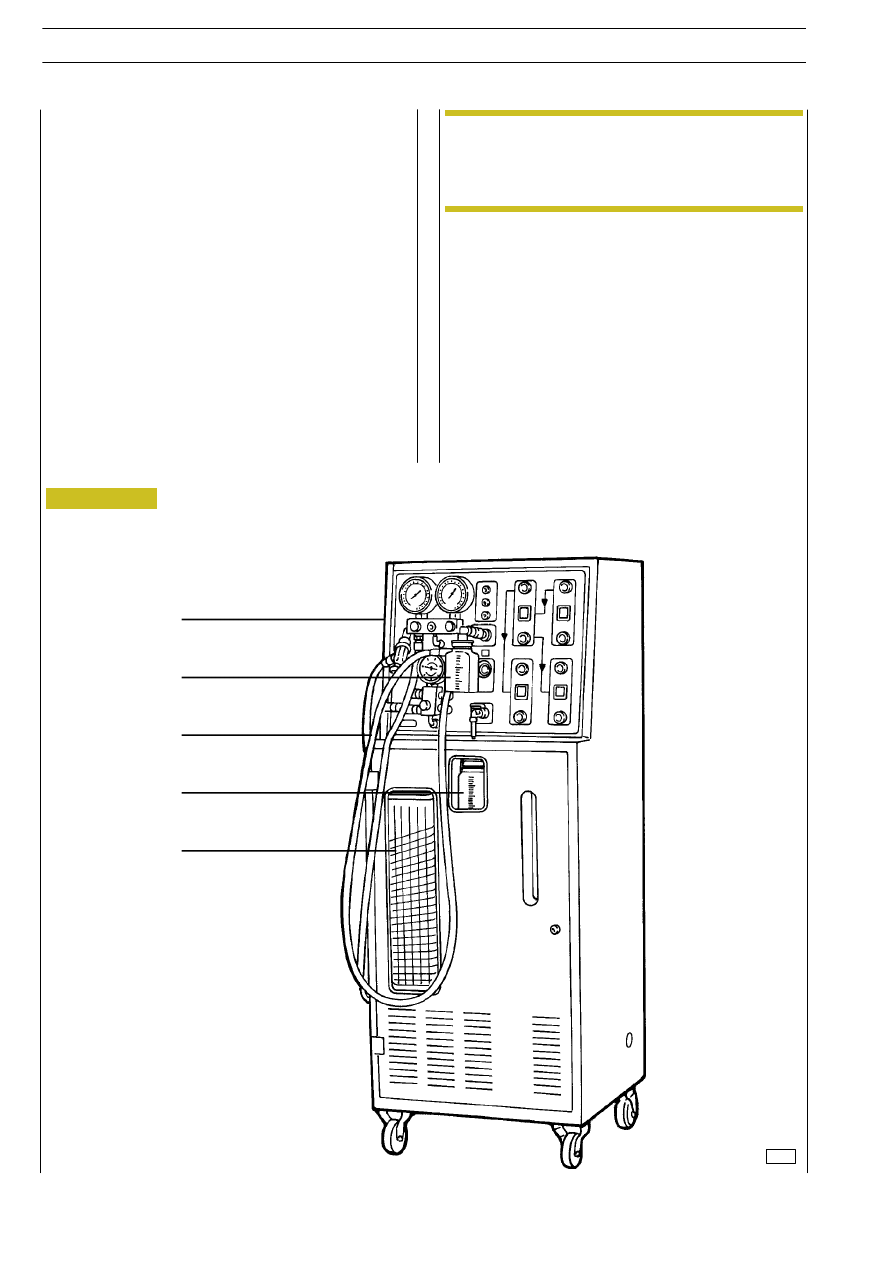

La stazione è così composta:

1 Pannello di controllo

2 Recipiente per il ripristino eventuale olio recuperato

durante la scarica

3 Tubi flessibili

4 Recipiente accumulo eventuale olio recuperato dall’im-

pianto

5 Cilindro di carica con sovrapposta scala graduata ruota-

bile.

Figura 209

1

2

3

4

5

50631

Nella presente procedura non sono descritte le fasi
di carica e scarica refrigerante da recipienti esterni, in-
terni e sulla manutenzione. Si rimanda quindi al
libretto di uso e manutenzione dell’apparecchiatura.

NOTA

88

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

A

- non esporre e non operare con l’unità in ambienti acidi,

bagnati od in prossimità di contenitori aperti con sostanze
infiammabili;

- l’unità deve operare in ambienti provvisti di buona ventila-

zione e ricambi d’aria;

- non modificare la taratura delle valvole di sicurezza e dei

sistemi di controllo;

- non utilizzare bombole o altri contenitori di stoccaggio

che non siano omologati e che non siano dotati di valvole
di sicurezza;

- non caricare mai alcun contenitori oltre l’80% della sua

capacità massima;

- non lasciare l’unità sotto tensione se non se ne prevede

l’utilizzo immediato. Togliere l’alimentazione elettrica
dalla rete quando non si prevede l’utilizzo dell’apparec-
chiatura.

NORME DI SICUREZZA

- utilizzare sempre guanti ed occhiali quando si lavora con

i gas refrigeranti. Il contatto di refrigerante liquido con gli
occhi può provocare cecità;

- evitare contatto con la pelle (la bassa temperatura di ebol-

lizione —30

°C può provocare congelamenti);

- evitare l’inalazione dei vapori dei gas refrigeranti;

- prima di effettuare collegamenti fra la stazione ed un

impianto, od un contenitore esterno verificare che tutte
le valvole siano chiuse;

- prima di scollegare la stazione verificare che il ciclo sia

completato e che tutte le valvole siano chiuse, si evite-
ranno così dispersioni di gas refrigerante nell’atmosfera;

La stazione è dotata di speciali raccordi per evitare contamina-
zioni con sistemi che utilizzano R12. Non cercare di adattare
questa unità per l’utilizzo con R12.

Questa stazione è destinata esclusivamente ad opera-
tori professionalmente preparati che devono cono-
scere i sistemi refrigeranti, i gas refrigeranti ed i danni
che possono provocare le apparecchiature sotto pres-
sione, quindi:

!

CARROZZERIA E TELAIO

89

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

CILINDRO DI CARICA

SERBATOIO OLIO

Figura 210

Figura 211

50634

50632

90

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

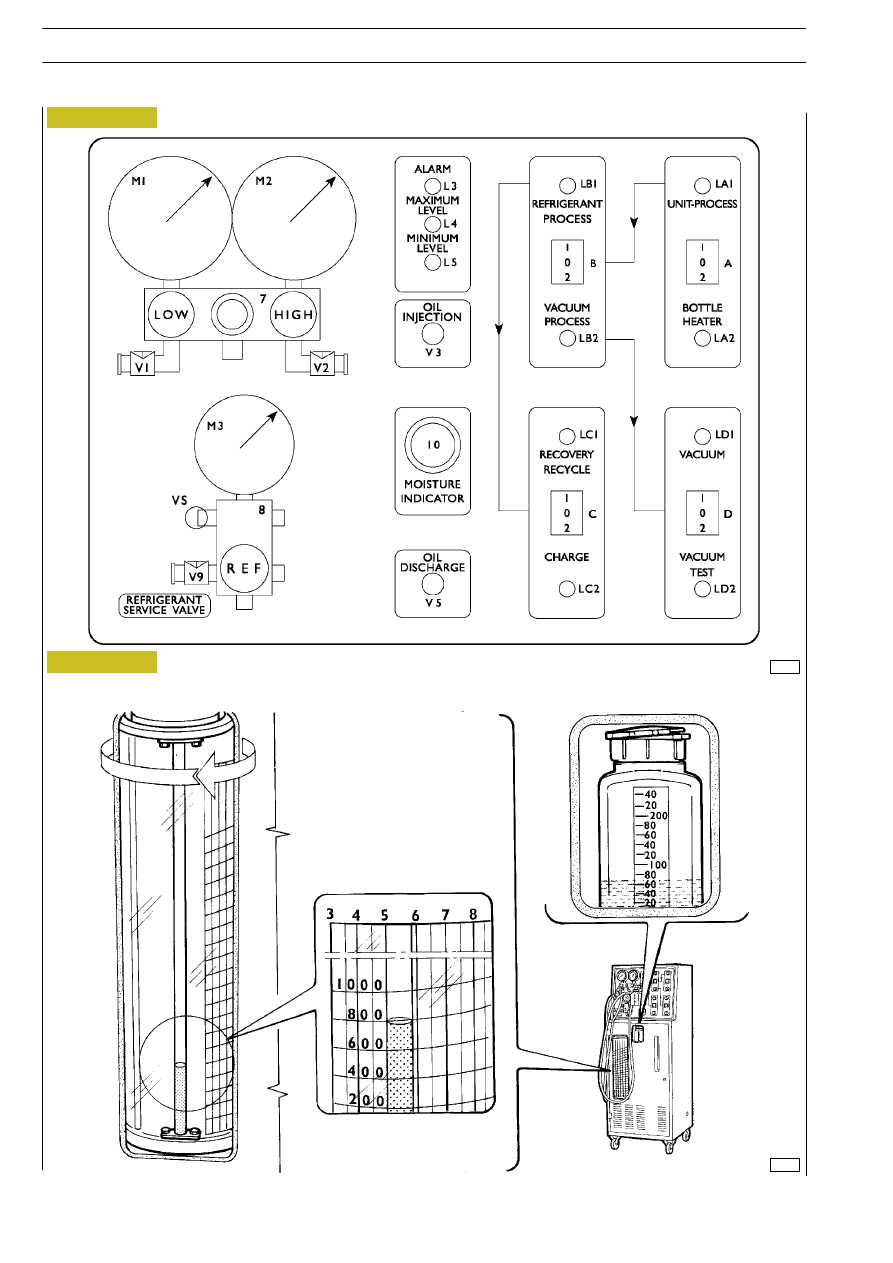

PLANCIA COMANDI

M1

Manometro bassa pressione

M2

Manometro alta pressione

M3

Manometro cilindro di carica

LOW

Valvola di bassa pressione

HIGH

Valvola di alta pressione

REF

Valvola carico e scarico refrigerante

V1

Valvola su tubo bassa pressione

V2

Valvola su tubo alta pressione

V3

Valvola iniezione olio per sistema A/C

V5

Valvola scarico olio

V9

Valvola di servizio per refrigerante lavaggio sistemi
A/C

10

Indicatore di umidità

VS

Valvola di sicurezza e scarico

L3

Spia allarme

L4

Spia massimo livello

L5

Spia minimo livello

A

Deviatore processo di unità/resistenza bombola

LA1

Spia processo di unità

LA2

Spia resistenza bombola

B

Deviatore processo refrigerante/processo vuoto

LB1

Spia processo refrigerante

LB2

Spia processo vuoto

C

Deviatore ciclo di recupero riciclo/carica

LC1

Spia ciclo di recupero riciclo

LC2

Spia carica

D

Deviatore vuoto/test di vuoto

LD1

Spia vuoto

LD2

Spia test di vuoto

Legenda schema plancia comandi

Legenda cilindro di carica

1 Valori delle pressioni in bar (linee verticali, cilindro supe-

riore ruotabile).

2 Valori peso della carica in grammi (linee oblique, cilindro

superiore ruotabile), suddivisione 50 gr fra le linee.

3 Visore del livello nel serbatoio (cilindro interno).

CARROZZERIA E TELAIO

91

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
