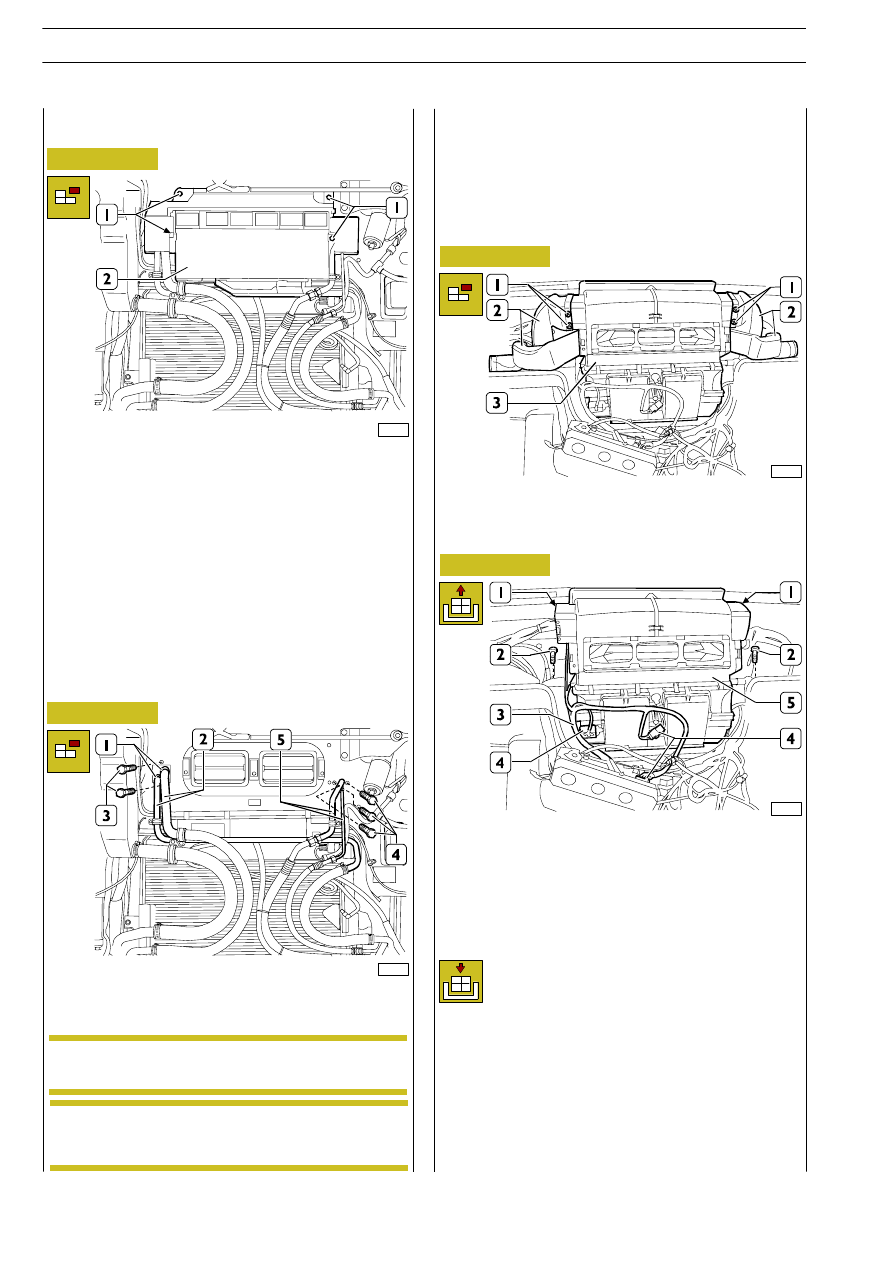

- Svitare le viti di fissaggio (2) riscaldatore (5) alla traversa

su cabina.

- Staccare le fascette (1) dei fasci cablaggi.
- Scollegare i connettori (4) e staccare il relativo cablaggio

elettrico (3).

- Staccare il riscaldatore (5) dal veicolo.

77122

77124

Figura 175

- Operare dal vano abitacolo e svitare le viti (1) di fissaggio

convogliatori aria (2) al riscaldatore (3).

- Staccare i convogliatori aria (2) dal riscaldatore (3).

553210

RISCALDATORE

Stacco

Per lo stacco del gruppo riscaldatore occorre:
- Per i veicoli con condizionatore:

posizionare la chiave del blocchetto di accensione in po-
sizione “Key On” e commutare la temperatura dell’aria
su “LOW”.

- Per i veicoli senza condizionatore:

dall’interno della cabina, ruotare la manopola per regola-
zione temperatura di riscaldamento cabina in modo da
aprire completamente il rubinetto liquido di raffredda-
mento motore.

- scaricare parzialmente il liquido refrigerante motore:
- staccare il rivestimento plancia (552211).
- Sollevare la calandra.
- Svitare le viti (1) di fissaggio e separare il coperchio (2)

filtro antipolline, per accedere ai fissaggi sottostanti.

Figura 176

77123

Se la cabina è dotata di climatizzatore, scaricare il gas dall’im-
pianto di condizionamento cabina come descritto nel capito-
lo relativo.

Figura 177

Figura 178

77125

Riattacco

Per il riattacco, invertire le operazioni descritte per lo stacco
osservando le seguenti avvertenze:

- serrare i dadi o le viti alla coppia prescritta;

- il liquido refrigerante motore sia a livello;

- il corretto funzionamento dell’impianto e dei compo-

nenti che sono stati interessati dalla procedura descritta.

- se presente, eseguire il riempimento dell’impianto di cli-

matizzazione come descritto nel capitolo relativo.

- Svitare le viti (4) di fissaggio tubazione (5) bassa e alta

pressione.

- Scollegare le fascette (1) di ritegno e le tubazioni (2) ac-

qua.

- Rimuovere le viti (3) in prossimità tubazioni acqua.
- Applicare appositi tappi sulle tubazioni alta e bassa pres-

sione e sulla valvola espansione.

NOTA

Sigillare le tubazioni dell’impianto di condiziona-
mento, per evitare l’ingresso di umidità o di impuri-
tà nell’impianto.

NOTA

L’operazione deve essere eseguita solo da perso-
nale qualificato appositamente addestrato.

80

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

INTERVENTI RIPARATIVI

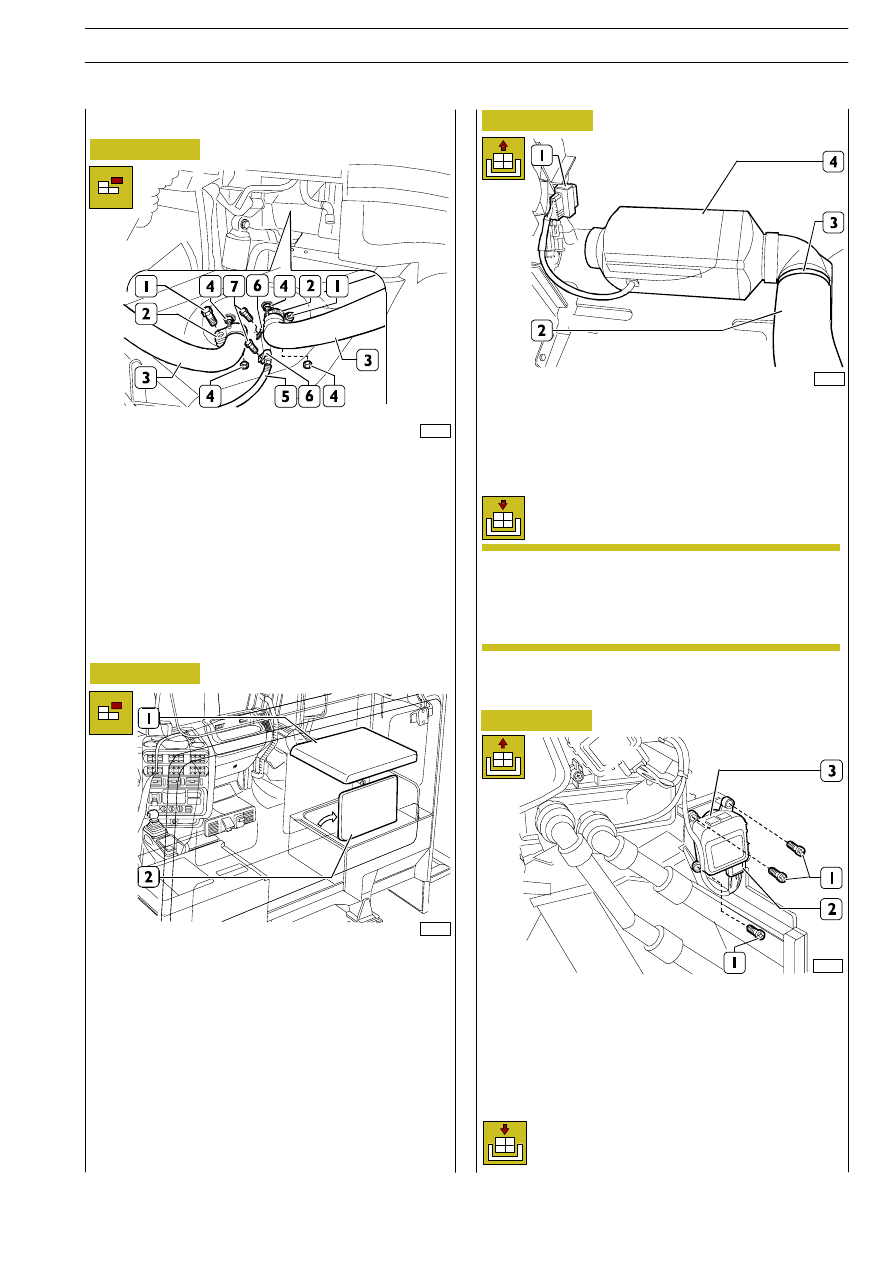

- Scollegare la connessione elettrica (1).

- Staccare la fascetta (3) e liberare la tubazione (2) dal ri-

scaldatore (4).

- Staccare il riscaldatore (4) supplementare dal veicolo.

77126

Figura 179

Stacco

- Sollevare la calandra.

- Ribaltare la cabina.

- Svitare le viti (7) delle fascette (6) e staccare la tubazione

(5) del combustibile.

- Svitare le viti (1).

- Scollegare le fascette (2) e staccare le tubazioni (3) di

scarico e aspirazione.

- Svitare i dadi (4) di fissaggio riscaldatore supplementare

al pavimento cabina.

77128

Figura 180

77127

- Abbassare la cabina.

- Chiudere la calandra.

- Operare dall’interno cabina, staccare il cuscino (1) e sol-

levare l’apposito sportello (2) vano riscaldatore supple-
mentare.

Figura 181

Riattacco

Eseguire il riattacco invertendo le operazioni descrit-
te per lo stacco.

Figura 182

- Staccare il cassetto portaoggetti, svitare le viti di fissaggio,

rimuovere il Body Control e porre a lato come riportato
alla Figura 88.

- Scollegare il connettore (2) di alimentazione.

- Svitare le viti (1) di fissaggio.

- Staccare il motore (3) comando sportello ricircolo aria.

553153

MOTORE COMANDO SPORTEL-
LO RICIRCOLO ARIA

77131

Stacco

Riattacco

Eseguire il riattacco invertendo le operazioni descrit-
te per lo stacco.

Per eseguire gli interventi sui componenti di seguito
descritti, potrebbe essere necessario, data la difficol-
tosa accessibilità agli stessi, eseguire lo stacco del ri-
vestimento plancia (Op. 552211) e del riscaldatore
(Op. 553210).

NOTA

CARROZZERIA E TELAIO

81

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

507570

RISCALDATORE SUPPLEMENTARE ARIA

77137

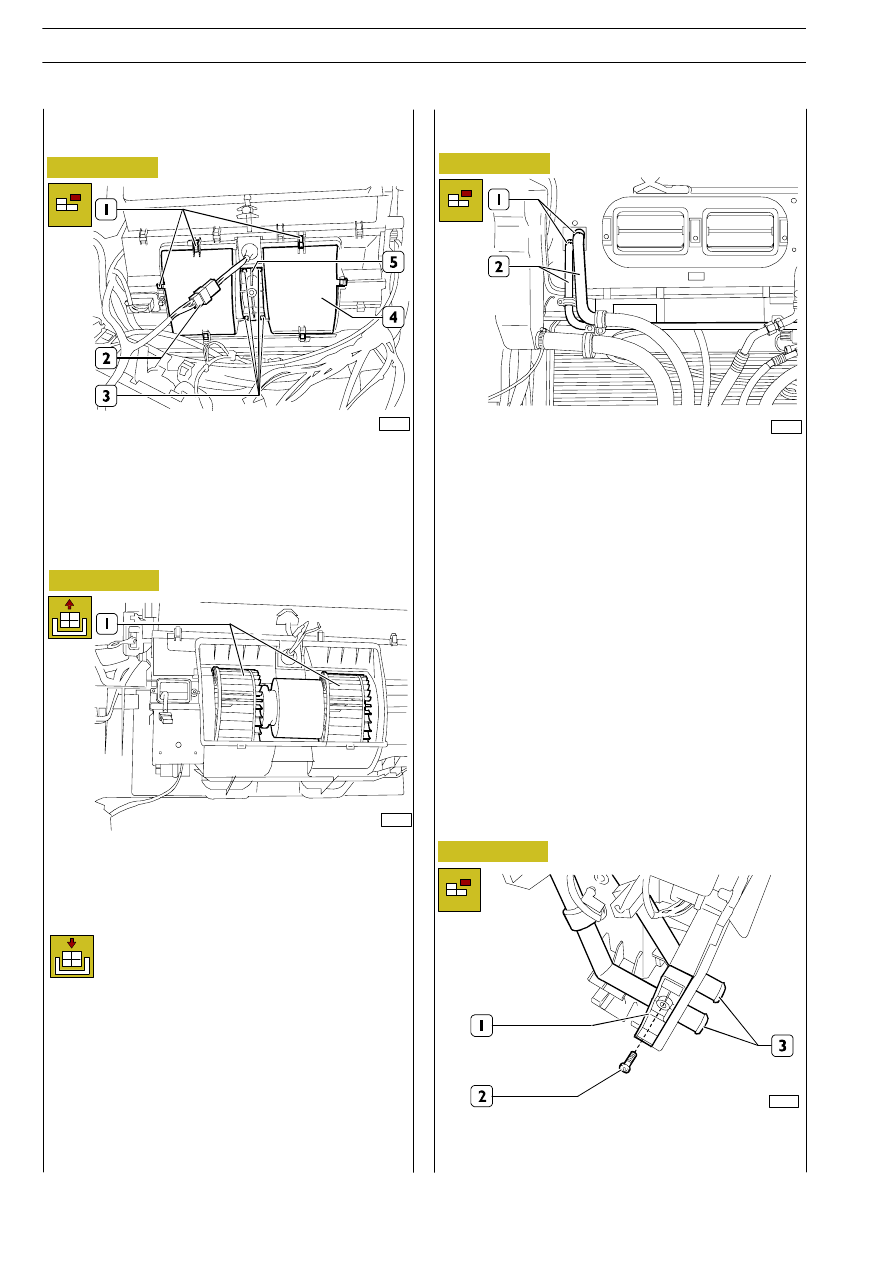

- Prima di procedere allo stacco del radiatore riscaldatore

occorre:

- Per i veicoli con condizionatore:

posizionare la chiave del blocchetto di accensione in po-
sizione “Key On” e commutare la temperatura dell’aria
su “LOW”.

- Per i veicoli senza aria condizionata:

dall’interno cabina, ruotare la manopola per regolazione
temperatura di riscaldamento cabina in modo da aprire
completamente il rubinetto liquido di raffreddamento
motore.

- Scaricare parzialmente il liquido refrigerante motore.

- Stacco coperchio e filtro antipolline (Figura 194).

- Staccare il Body Control.

- Staccare il rivestimento inferiore plancia lato passeggero.

- Staccare due bocchette aria passeggero.

- Staccare tubazione mandata aria da corpo centrale a

bocchetta porta dx.

- Staccare le fascette (1) di ritegno e separare le tubazioni

(2) acqua.

553215

RADIATORE RISCALDATORE

Stacco

Riattacco

Eseguire il riattacco invertendo le operazioni descrit-
te per lo stacco.

77136

- Staccare l’elettroventilatore (1) dalla sede.

Figura 183

Figura 184

77135

Figura 185

Stacco

Eseguire la procedura di stacco:

- Plancia strumenti centrale (OP. 553710).

- Scollegare il connettore (2).

- Scalzare le mollette (1) di fissaggio, svitare le viti (3) e

staccare i coperchi (4) e (5).

553212

ELETTROVENTILATORE

Figura 186

77138

- Agendo attraverso il vano centraline inferiore rivesti-

mento plancia svitare la vite (2) di fissaggio cavallotto (1)
e liberare le tubazioni acqua (3) riscaldatore.

82

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

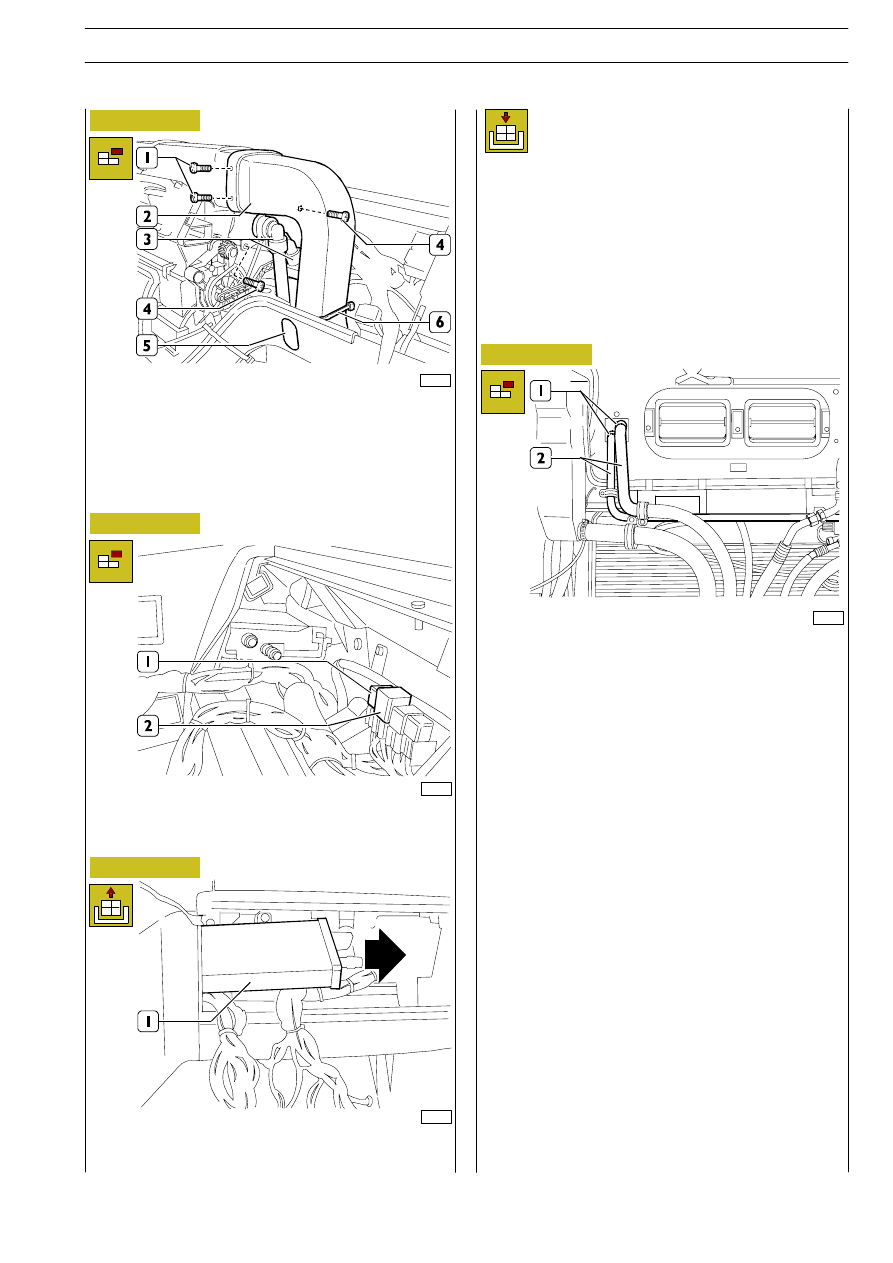

77140

- Staccare i connettori (1), (2) indicati per facilitare la fuo-

riuscita del radiatore riscaldatore.

Riattacco

Per il riattacco, invertire le operazioni descritte per lo stacco
osservando le seguenti avvertenze:

- serrare i dadi o le viti alla coppia prescritta;

- il liquido refrigerante motore sia a livello;

- il corretto funzionamento dell’impianto e dei compo-

nenti che sono stati interessati dalla procedura descritta.

Figura 187

77139

- Svitare le viti (1), scalzare il bottone a pressione (5) la fa-

scetta (6) di ritegno e staccare la tubazione condotto
aria (2).

- Scalzare le mollette e staccare le tubazioni (3).

- Svitare le viti (4) di fissaggio radiatore al riscaldatore.

Figura 188

Figura 189

77141

- Estrarre il radiatore riscaldatore (1) con dovuta cautela

del vano sede cassetto portaoggetti.

553216

RUBINETTO

Stacco

77137

Figura 190

- Prima di procedere allo stacco del radiatore riscaldatore

occorre:

- Per i veicoli con condizionatore:

posizionare la chiave del blocchetto di accensione in po-
sizione “Key On” e commutare la temperatura dell’aria
su “LOW”.

- Per i veicoli senza aria condizionata:

dall’interno cabina, ruotare la manopola per regolazione
temperatura di riscaldamento cabina in modo da aprire
completamente il rubinetto liquido di raffreddamento
motore.

- Scaricare parzialmente il liquido refrigerante motore.

- Stacco coperchio e filtro antipolline (Figura 194).

- Staccare il Body Control.

- Staccare il rivestimento inferiore plancia lato passeggero.

- Staccare due bocchette aria passeggero.

- Staccare tubazione mandata aria da corpo centrale a

bocchetta porta dx.

- Staccare le fascette (1) di ritegno e separare le tubazioni

(2) acqua.
