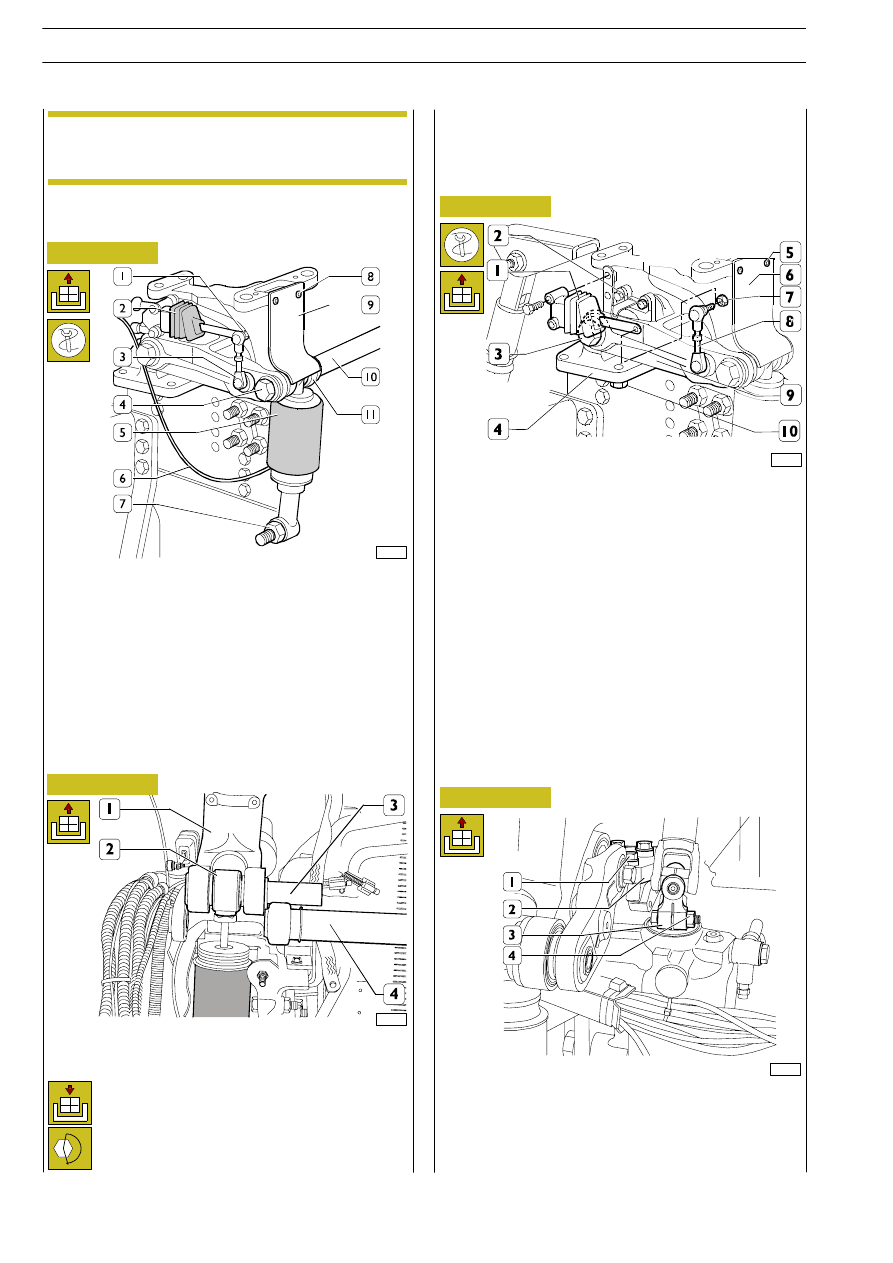

Rimuovere il dado (7) e scollegare il tirante (8) dalla valvola
livellatrice (1).
Rimuovere le viti (2), e staccare la staffa completa di valvola
livellatrice (1).
Scollegare la tubazione aria (6, Figura 19) dall’ammortizza-
tore (5, Figura 19).
Rimuovere la vite (3), per unione barra (9) al supporto (4).
Rimuovere il bullone (7, Figura 19) fissaggio ammortizzatore
(5, Figura 19) al telaio.
Rimuovere le viti (10), e, staccare il supporto (4) dal telaio.

SOSTITUZIONE BOCCOLE ELASTICHE
SOPPORTI ANTERIORI SOSPENSIONE
CABINA

Stacco

73157

73163

73164

Con il bilancino 99378039 imbragare la cabina come
descritto nel capitolo “Stacco—riattacco cabina” e operare
come segue:
Staccare il paraurti anteriore (operazione 500210), come
descritto nel medesimo capitolo. Rimuovere le viti (8) e stac-
care i ripari (9). Rimuovere il bullone (7) fissaggio ammortiz-
zatore (5) al telaio. Scollegare la tubazione (6) dall’ammortiz-
zatore (5). Rimuovere la vite (4) di fissaggio perno di unione
ammortizzatore (5), barra (10) e supporto (11). Ripetere le
operazioni sul lato opposto.

Sollevare la cabina e sfilare il perno (3) di unione ammortizza-
tore (2), barra (4), supporto anteriore cabina (1) e rimuovere
l’ammortizzatore (2).

Con il bilancino 99378039 imbragare la cabina come
descritto nel capitolo “Stacco—riattacco cabina” e operare
come segue:
Staccare il paraurti anteriore (operazione 500210), come
descritto nel medesimo capitolo.
Rimuovere le viti (5) e staccare il riparo (6).

Rimuovere il bullone (4) e scollegare il giunto cardanico (3)
dall’albero idroguida.
Ripetere le operazioni descritte per lo stacco del supporto
anteriore destro.
Rimuovere le viti (1) e staccare il supporto (2) dal telaio.

554243

SOSTITUZIONE

AMMORTIZZA-

TORE ANTERIORE

Solo per la molla ad aria destra
Rimuovere il dado (1) e scollegare il tirante (3) dalla valvola
livellatrice (2).

Invertire opportunamente le operazioni eseguite
per lo stacco attenendosi alle coppie di serraggio
prescritte.

Riattacco

Stacco

Stacco supporto sospensione anteriore destro

Stacco supporto sospensione anteriore sinistro

Le operazioni descritte e illustrate di seguito non ri-
guardano veicoli nella versione CT (Car Transpor-
ter).

73162

NOTA

Figura 19

Figura 20

Figura 21

Figura 22

18

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

73165

87291

87292

73163

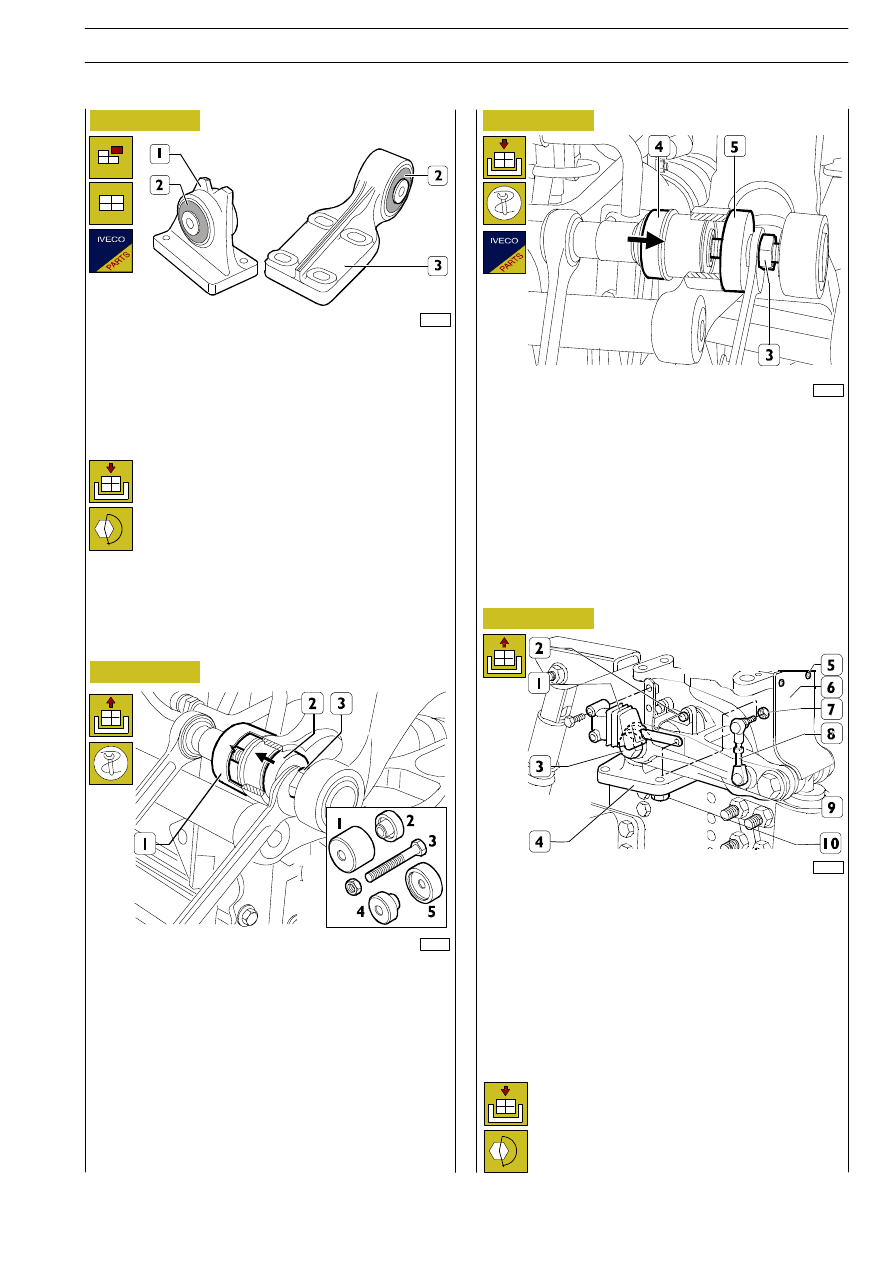

La sostituzione delle boccole (2) dal sopporto sospensione
anteriore destro (1) e sinistro (3) si esegue con l’uso di una
pressa e di un battitoio idoneo.

Con i particolari (3,4 e 5) dell’attrezzo 99346051, piantare la
nuova boccola nella sua sede.

Con il bilancino 99378039 imbragare la cabina come
descritto nel capitolo “Stacco—riattacco cabina” e operare
come segue. Staccare il paraurti anteriore, operazione
500210 come descritto nel medesimo capitolo. Rimuovere
le viti (5) e staccare i ripari (6). Rimuovere il dado (7) e scolle-
gare il tirante (8) dalla valvola livellatrice (1). Rimuovere le viti
(2) e staccare la staffa completa di valvola livellatrice (1). Ri-
muovere il bullone (4, Figura 22) e scollegare il giunto carda-
nico (3) dall’albero idroguida. Staccare gli ammortizzatori
come descritto nel capitolo relativo. Rimuovere la vite (3) e
staccare la barra stabilizzatrice (9) dal supporto (4).

Invertire opportunamente le operazioni eseguite
per lo stacco attenendosi alle coppie di serraggio
prescritte.

Riattacco

SOSTITUZIONE

BOCCOLE

SOPPORTO

ANTERIORE CABINA

Staccare gli ammortizzatori come descritto nel capitolo “So-
stituzione ammortizzatore Anteriore”.

Con i particolari (1,2 e 3) dell’attrezzo 99346051, spiantare
la boccola dal supporto e rimuoverla.

STACCO RIATTACCO BARRA STABILIZ-
ZATRICE

Stacco

Stacco

Invertire opportunamente le operazioni eseguite
per lo stacco attenendosi alle coppie di serraggio
prescritte.

Riattacco

Figura 23

Figura 24

Figura 25

Figura 26

CARROZZERIA E TELAIO

19

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Riattacco

73169

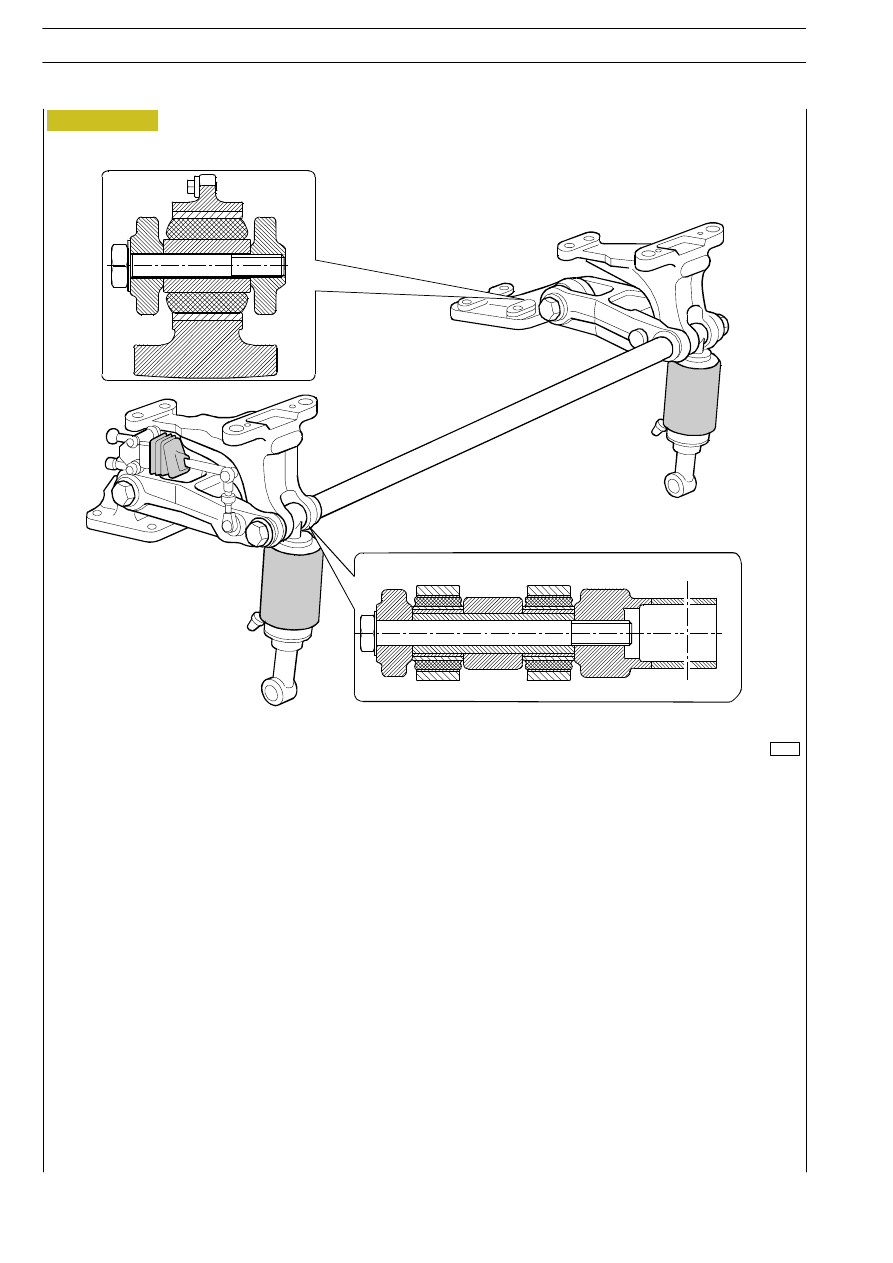

COMPONENTI ANCORAGGIO ANTERIORE CABINA

Figura 27

20

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

87336

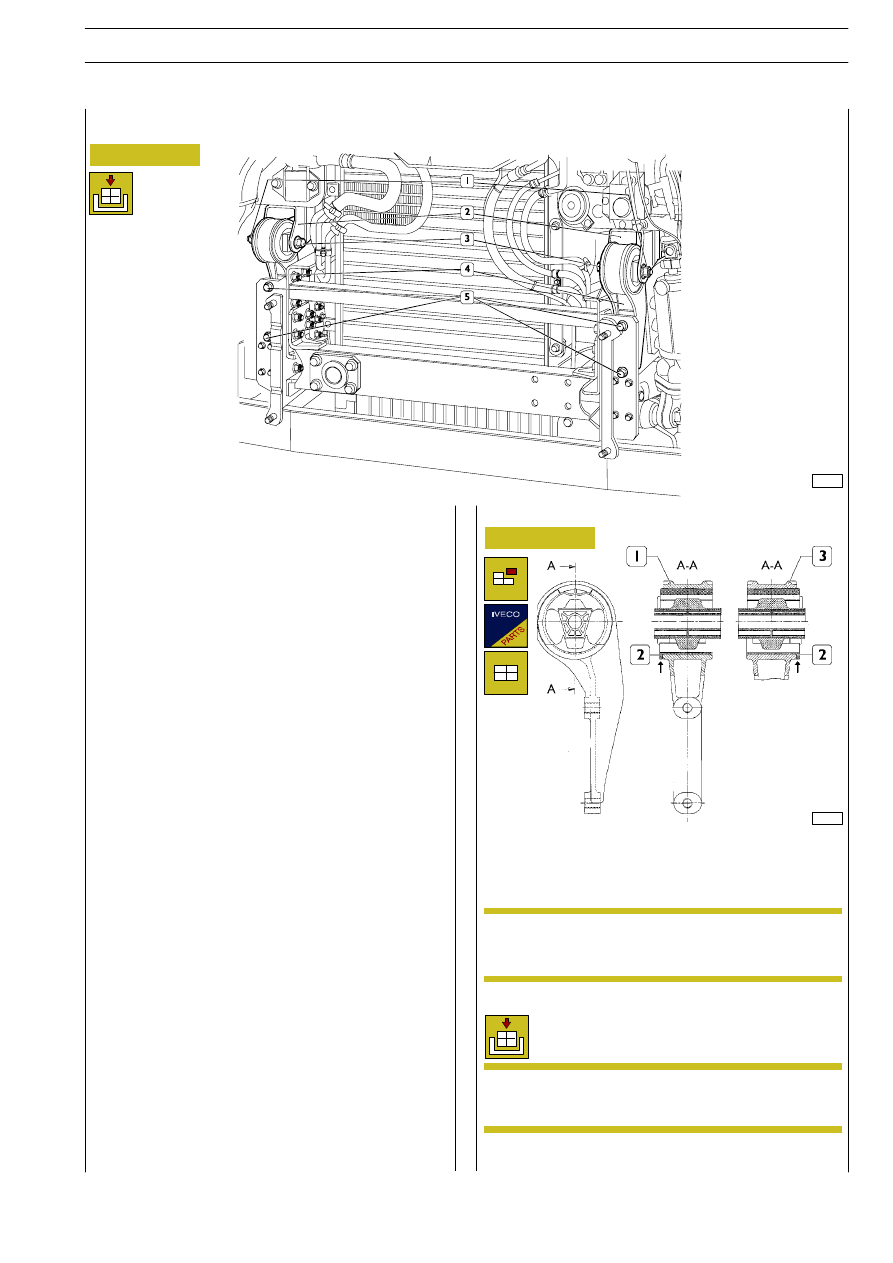

Smontaggio — montaggio boccola

Per agevolare le operazioni di stacco, anche se non indispen-
sabile, staccare il paraurti come descritto nel capitolo relativo
(operazione 500210).

Sganciare la cabina dall’appoggio posteriore.

Sostenere la cabina come descritto nel capitolo “Stacco cabi-
na”.

Rimuovere i dadi (1) e sfilare le viti (3) di unione sopporto
cabina (2) alle mensole (4).

Rimuovere le viti (5) fissaggio mensole (4) al telaio.

Sollevare la cabina per quanto è necessario per estrarre le
mensole (4) facendo attenzione a non mettere in eccessiva
tensione: i cavi elettrici, tubazioni acqua e tubazioni impianto
di condizionamento (se presente) e tubazione per sgancio
cabina.

87337

1. Mensola sinistra — 2. Boccola — 3. Mensola destra

La sostituzione della boccola (2) della mensola (1 o 3) si ese-
gue con pressa utilizzando per lo smontaggio—montaggio del-
la stessa un idoneo attrezzo.

Il bordo esterno (

→) della boccola (2) deve essere

posizionato come indicato in figura.

Riattacco

Il riattacco delle mensole si esegue invertendo le
operazioni descritte per lo stacco.

Riattaccare le mensole in modo che il bordo ester-
no (

⇒) delle boccole risultino sul lato esterno del

veicolo.

Stacco

Serrare i dadi/viti alla coppia di serraggio prescritta.

Figura 28

Figura 29

NOTA

NOTA

CARROZZERIA E TELAIO

21

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SOSTITUZIONE BOCCOLE MENSOLE ANCORAGGIO CABINA VEICOLO CAR TRANSPORT
