Iveco Stralis AT/AD. Manuale - parte 265

72842

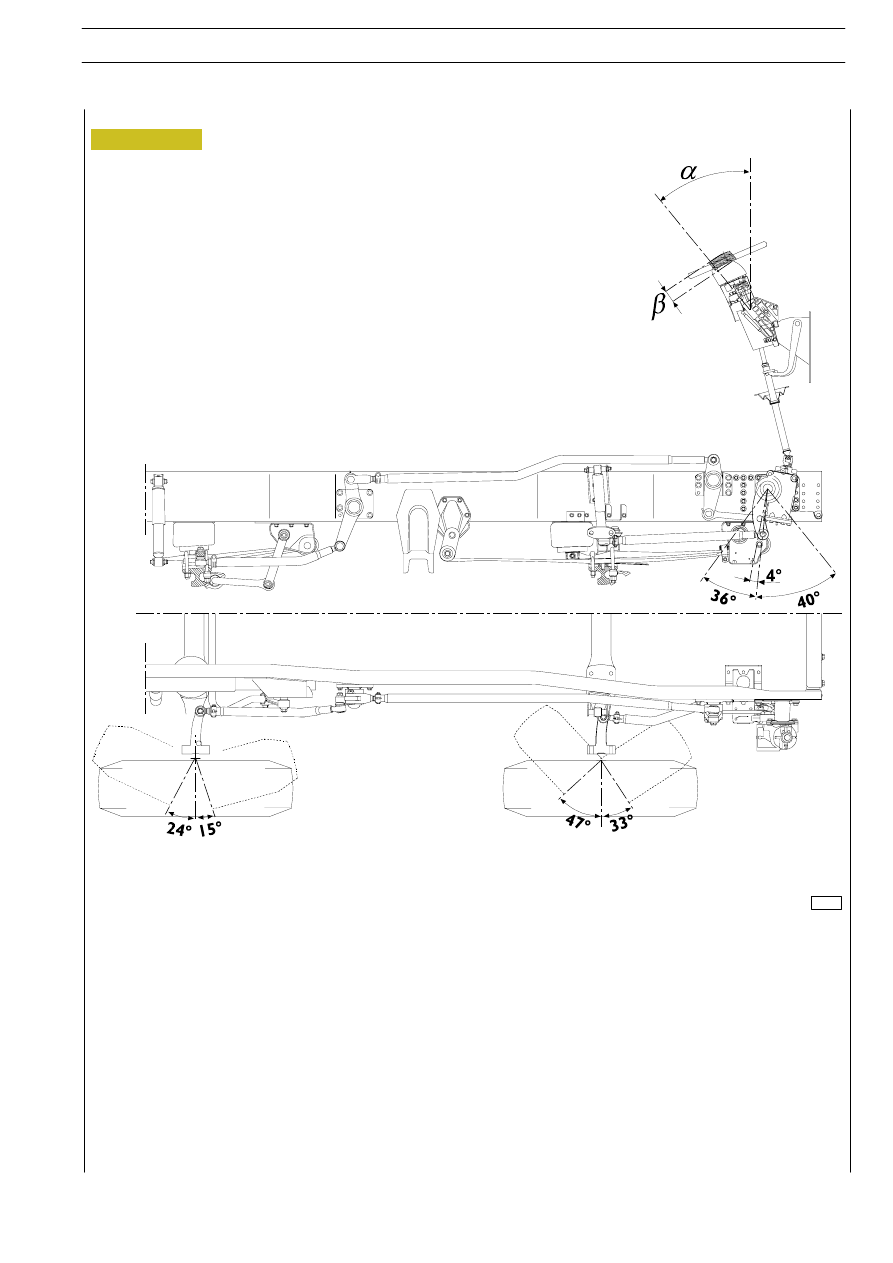

Figura 5

α = campo di regolazione angolare: 40°

β = campo di regolazione assiale: 60 mm

8

STERZO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Schema comando sterzo trattori 6x2 C con sospensione anteriore meccanica

72843

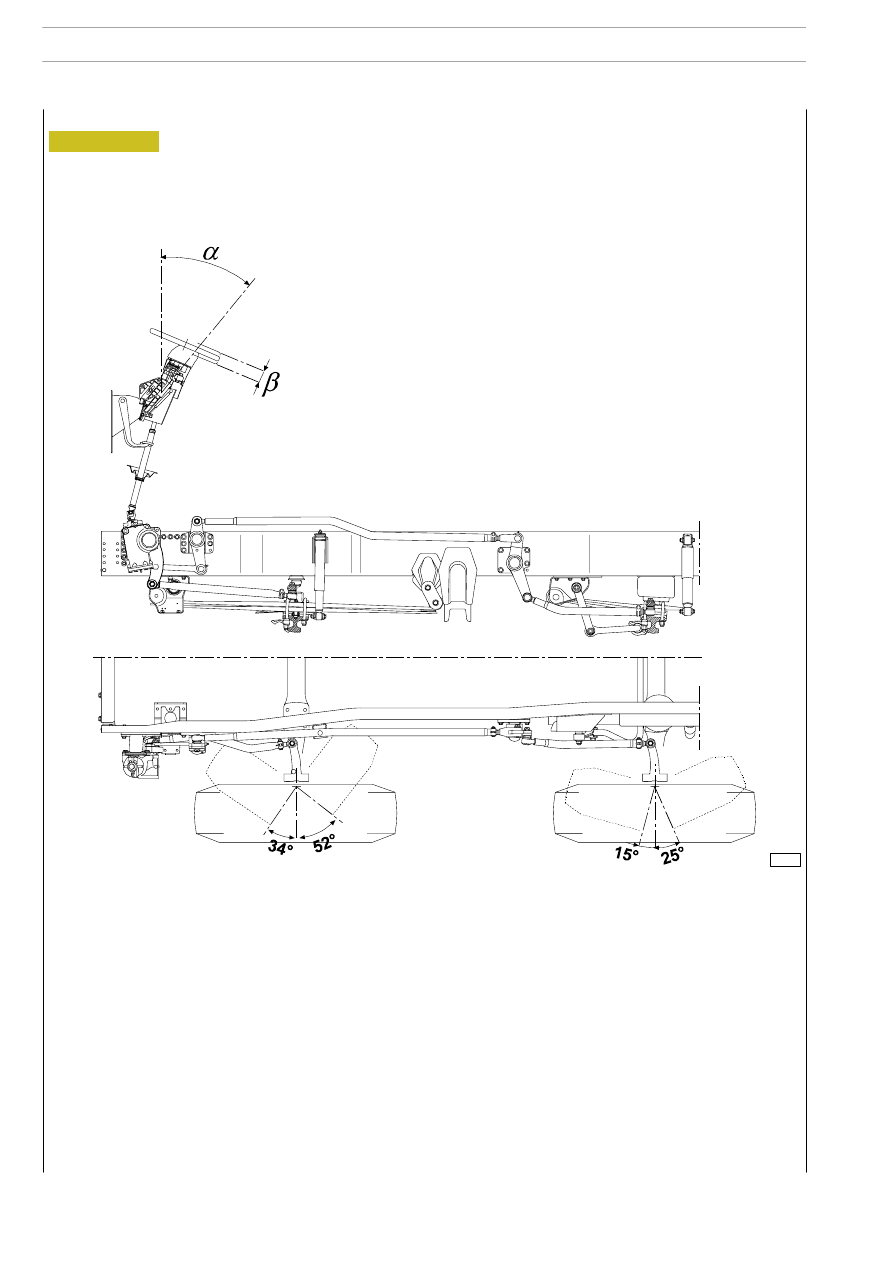

Figura 6

α = campo di regolazione angolare: 40°

β = campo di regolazione assiale: 60 mm

STERZO

9

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schema comando sterzo trattori 6x2 C (guida destra) con sospensione anteriore pneumatica e molle
a balestra

90001

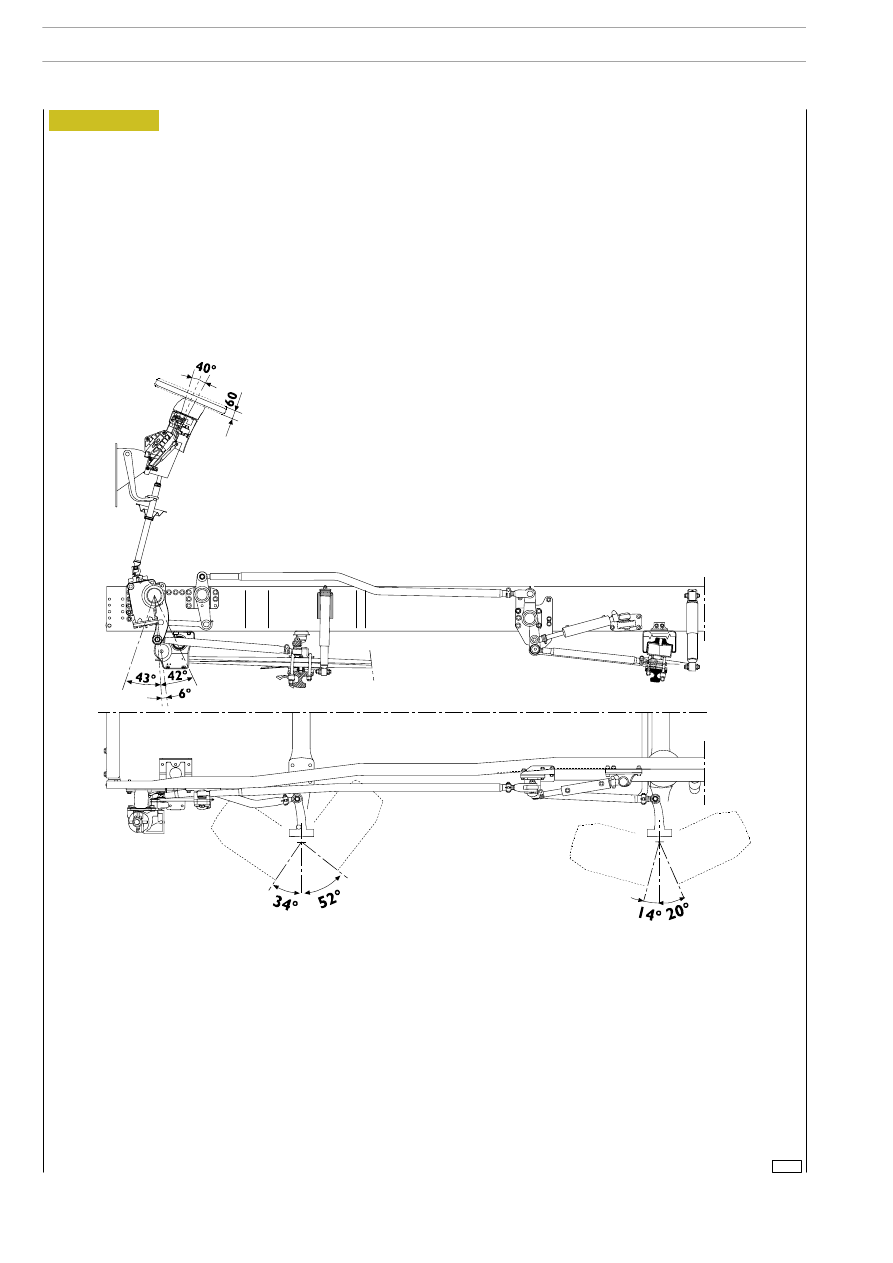

Figura 7

10

STERZO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Schema comando sterzo cabinati 6x2C

72844

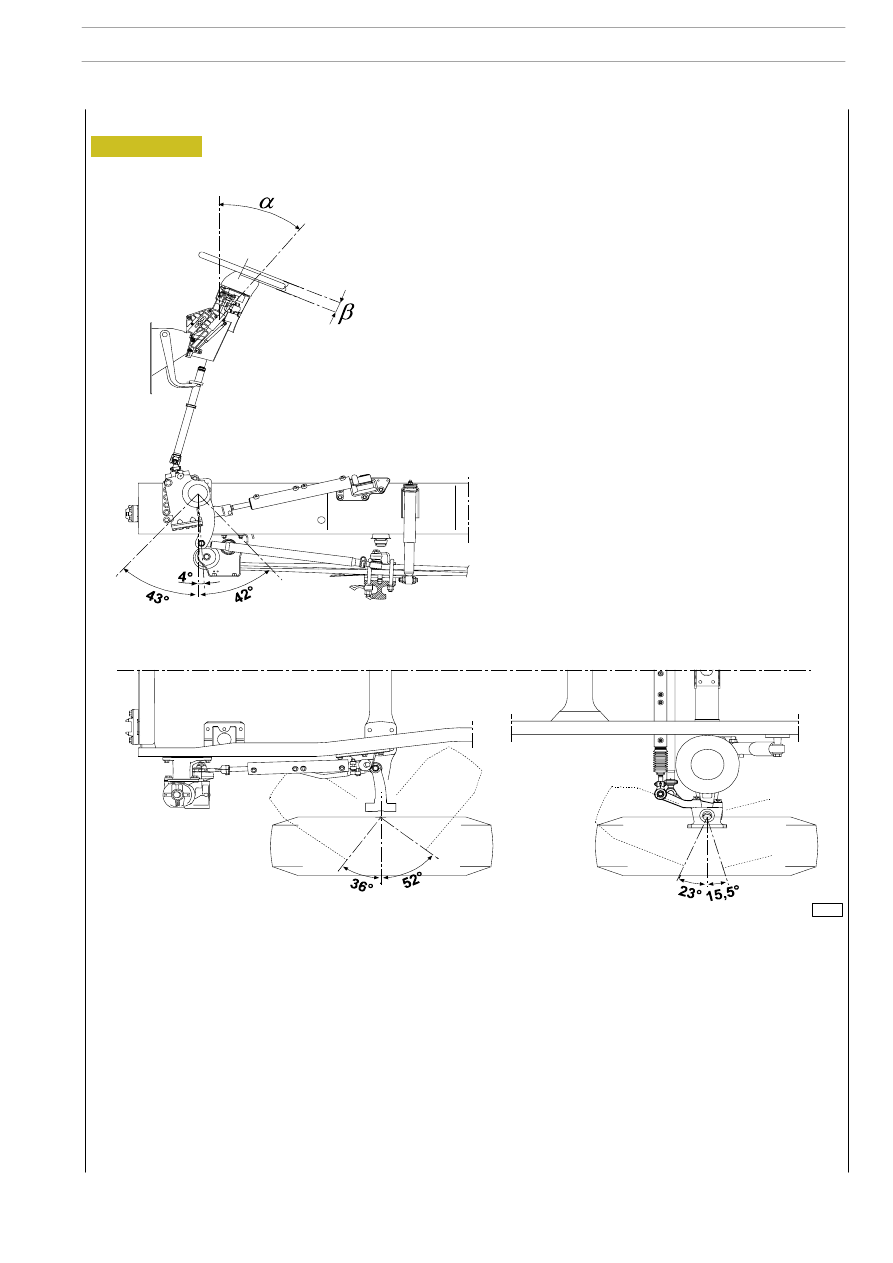

Figura 8

α = campo di regolazione angolare: 40°

β = campo di regolazione assiale: 60 mm

STERZO

11

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schema comando sterzo veicoli 6x2 p—assale posteriore sterzante — con sospensione anteriore
meccanica
