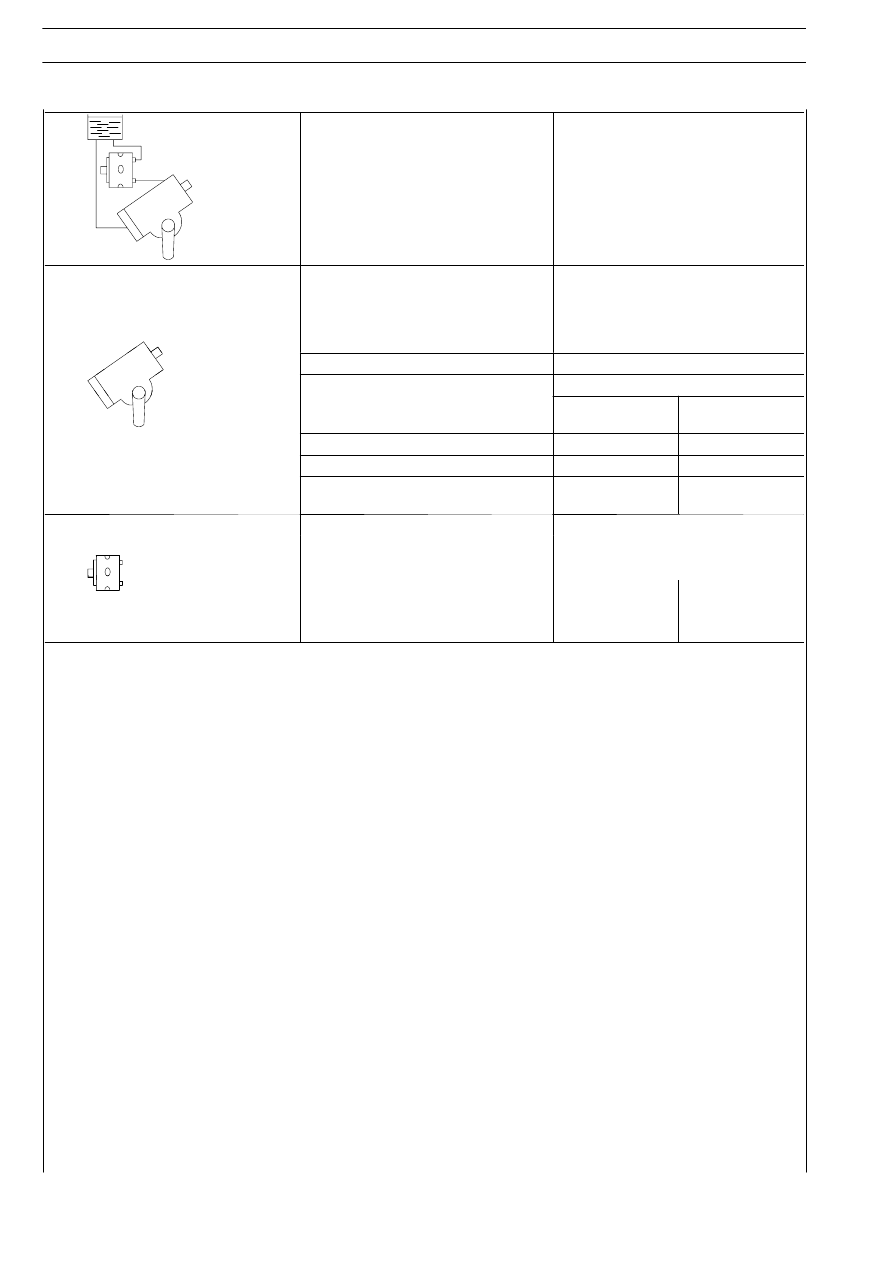

CARATTERISTICHE E DATI

Print 603.93.333/A

Sterzo

Idraulico

Idroguida

ZF 8098 a circolazione di sfere con val-

vola di limitazione della pressione incor-

porata e dispositivo idraulico a regola-

zione automatica per la limitazione

dell’angolo di sterzata

Pressione di esercizio variabili

150+ 15 bar

veicoli

Rapporto di riduzione variabile

Cabinati e trattore

6x2 C

Trattori escluso

6x2 C

centro guida

22,2 : 1

17 : 1

massima sterzata

26,2 : 1

20 : 1

nº giri volante da centro guida a fine

sterzata

3,1

2,4

Pompa servosterzo

ZF

N

o

di giri minimo

Giri/min

500

N

o

di giri massimo

Giri/min

3500

Pressione massima
(senza valvola di limitazione)

bar

180

165*

Portata

dm

3

/min

16

20*

*

veicoli 6 x 2 p / FS—PS

72839

Figura 2

α = campo di regolazione angolare: 40°

β = campo di regolazione assiale: 60 mm

STERZO

5

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

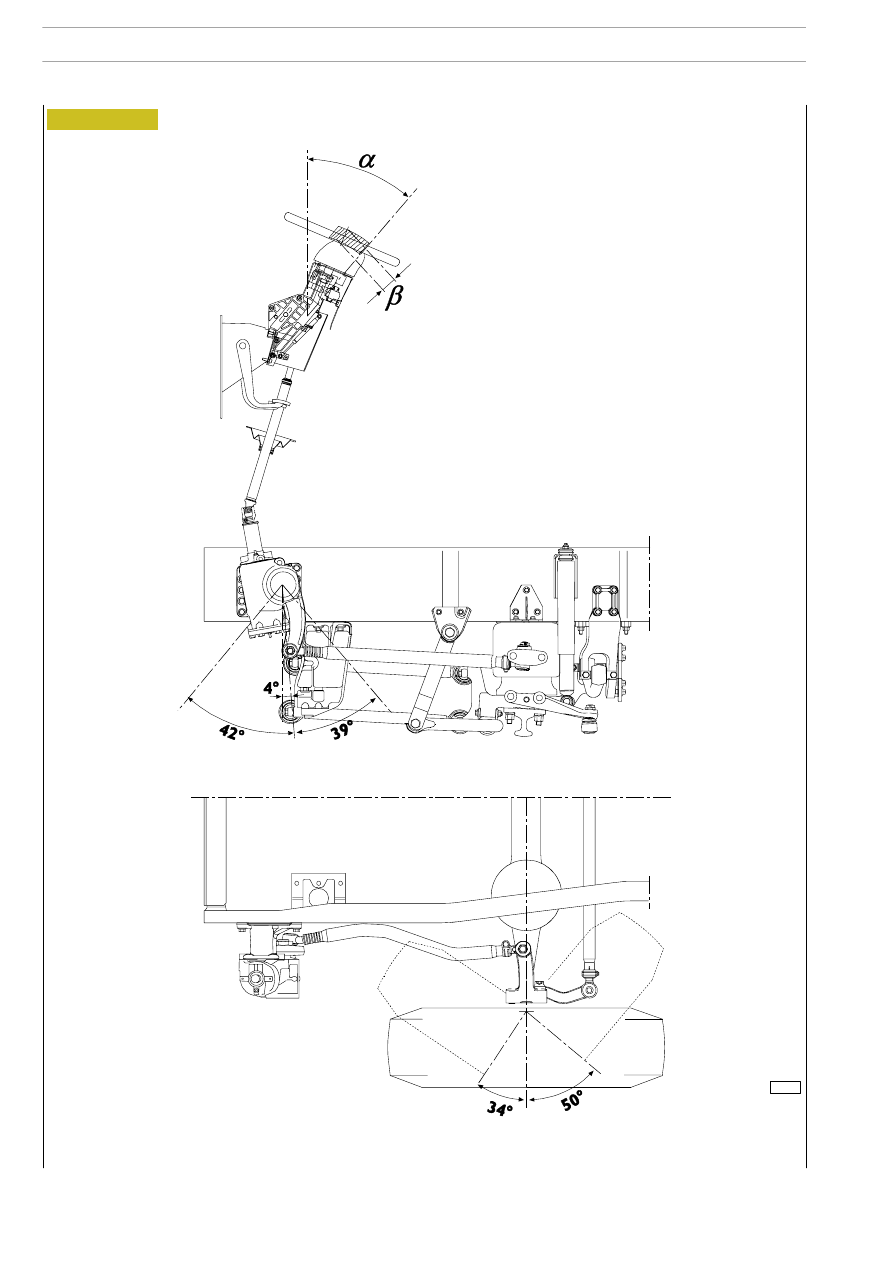

Schema comando sterzo veicoli con sospensione anteriore meccanica

Print 603.93.333

72840

Figura 3

α = campo di regolazione angolare: 40°

β = campo di regolazione assiale: 60 mm

6

STERZO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

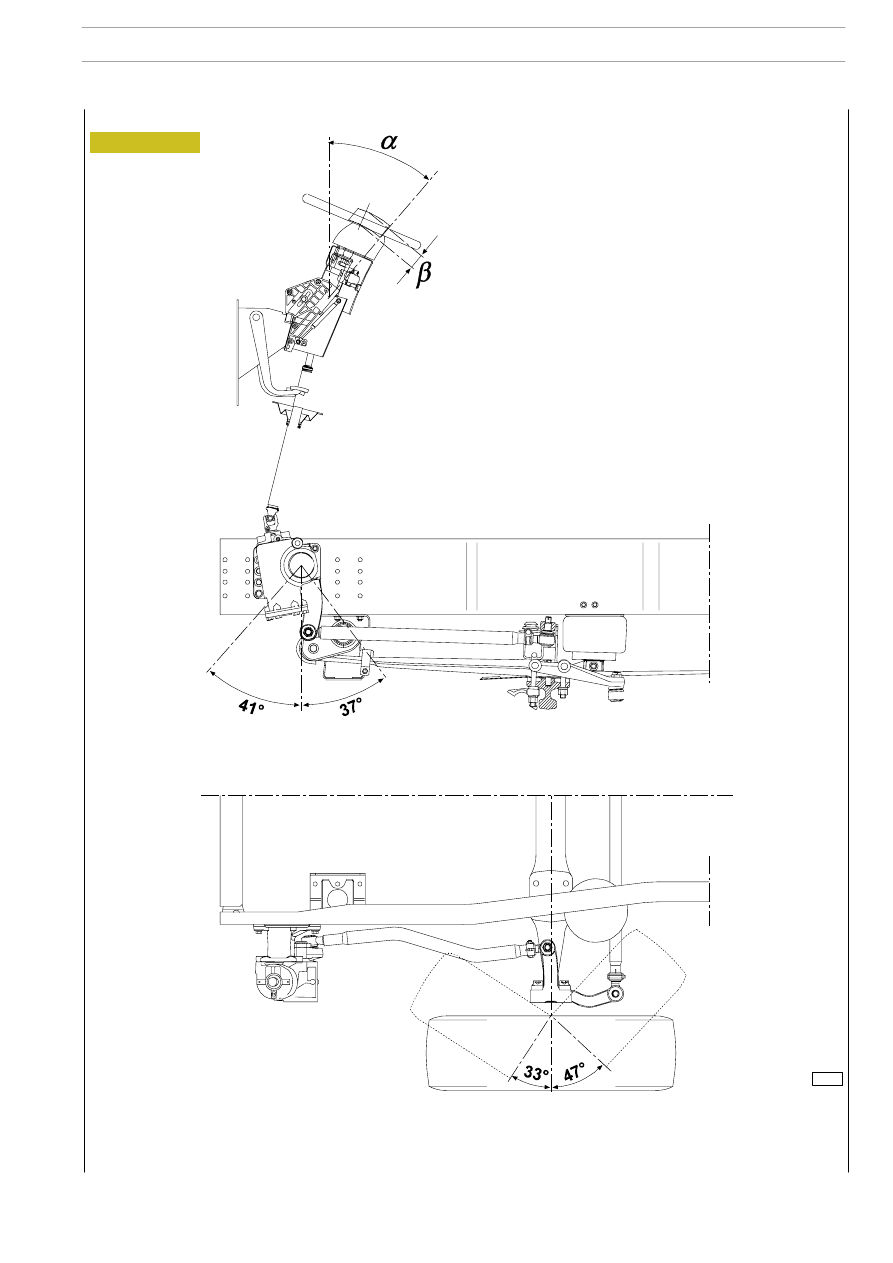

Schema comando sterzo veicoli con sospensione anteriore pneumatica e barre longitudinali

72841

Figura 4

α = campo di regolazione angolare: 40°

β = campo di regolazione assiale: 60 mm

STERZO

7

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

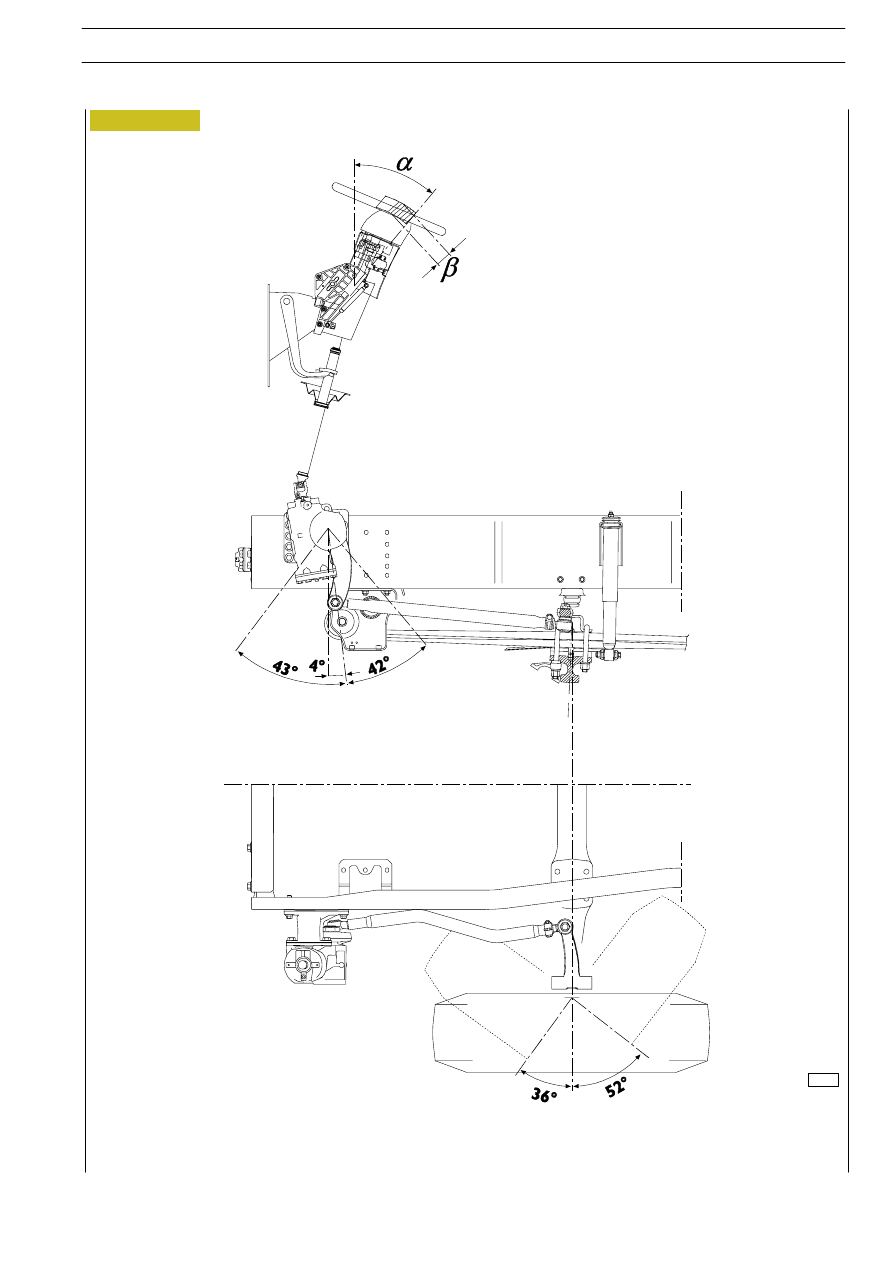

Schema comando sterzo veicoli con sospensione anteriore pneumatica e molle a balestra
