Iveco Stralis AT/AD. Manuale - parte 257

72895

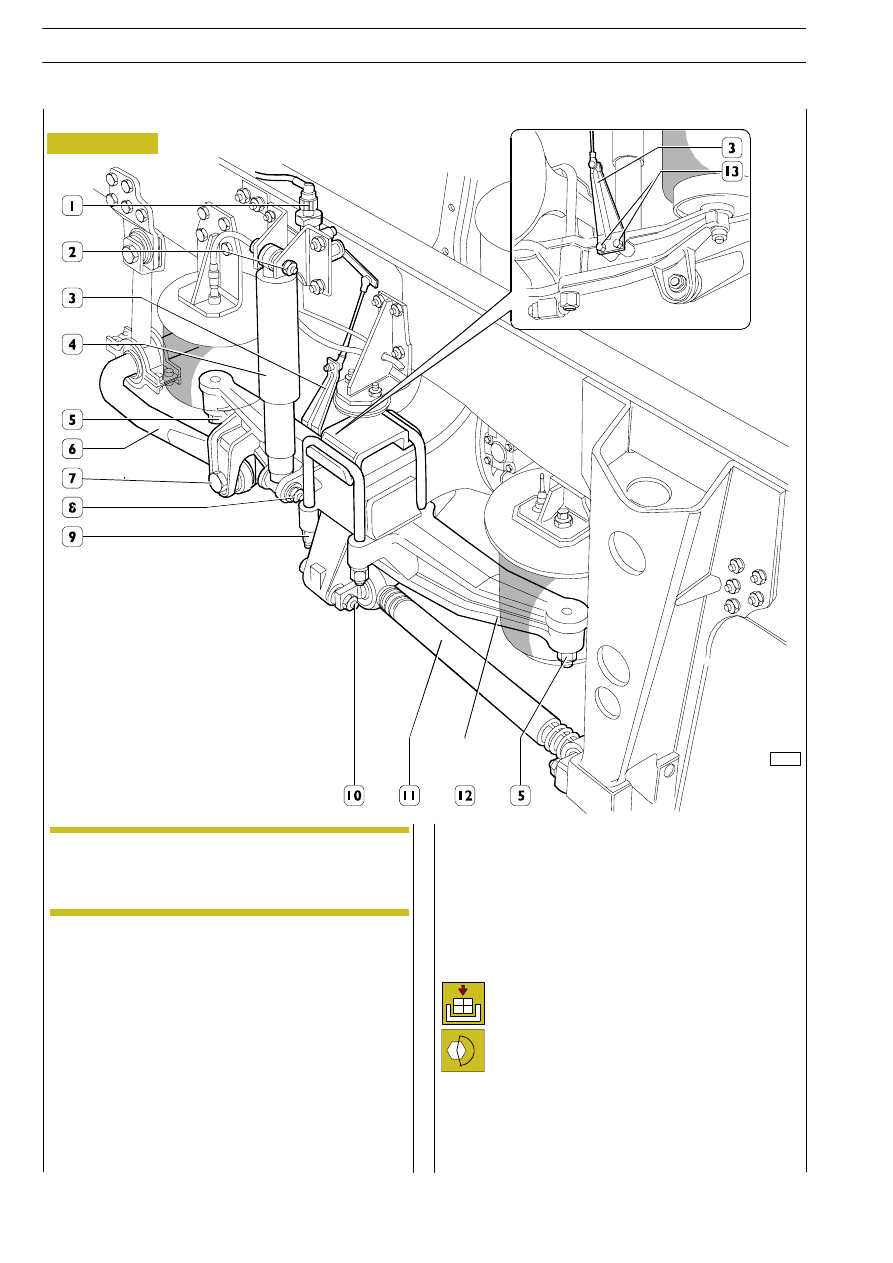

Figura 70

Sistemare il veicolo su terreno piano.
Sollevare posteriormente il veicolo e posizionare sotto il
telaio due cavalletti di sostegno.
Smontare le ruote, svitare le viti (13) e scollegare la tiranteria
(3) del sensore di livello (1)
Svitare i dadi (10) e scollegare la barra di reazione (11).
Svitare i dadi (2) e (8) e staccare l’ammortizzatore (4).
Svitare i dadi (5) di ritegno molle ad aria.
Svitare i dadi (9), rimuovere i relativi cavallotti e staccare il
braccio (12) di supporto molle ad aria.

Le operazioni di seguito riportate sono state
eseguite su un veicolo 4x2 T/P ma sono da ritenersi
valide anche per gli altri veicoli.

Riattacco

Svitare la vite (7) e staccare la barra stabilizzatrice (6) dal
supporto molle ad aria (12).

Per il riattacco invertire le operazioni descritte per
lo stacco attenendosi alle seguenti avvertenze:

- chiudere i dadi o le viti alla coppia di serraggio

prescritta;

- i dadi autobloccanti non devono essere riutiliz-

zati;

- controllare le condizioni dei tamponi elastici, ri-

scontrandoli deteriorati sostituirli (operazione
500417).

Stacco

NOTA

74

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

500730

SOSPENSIONI POSTERIORI

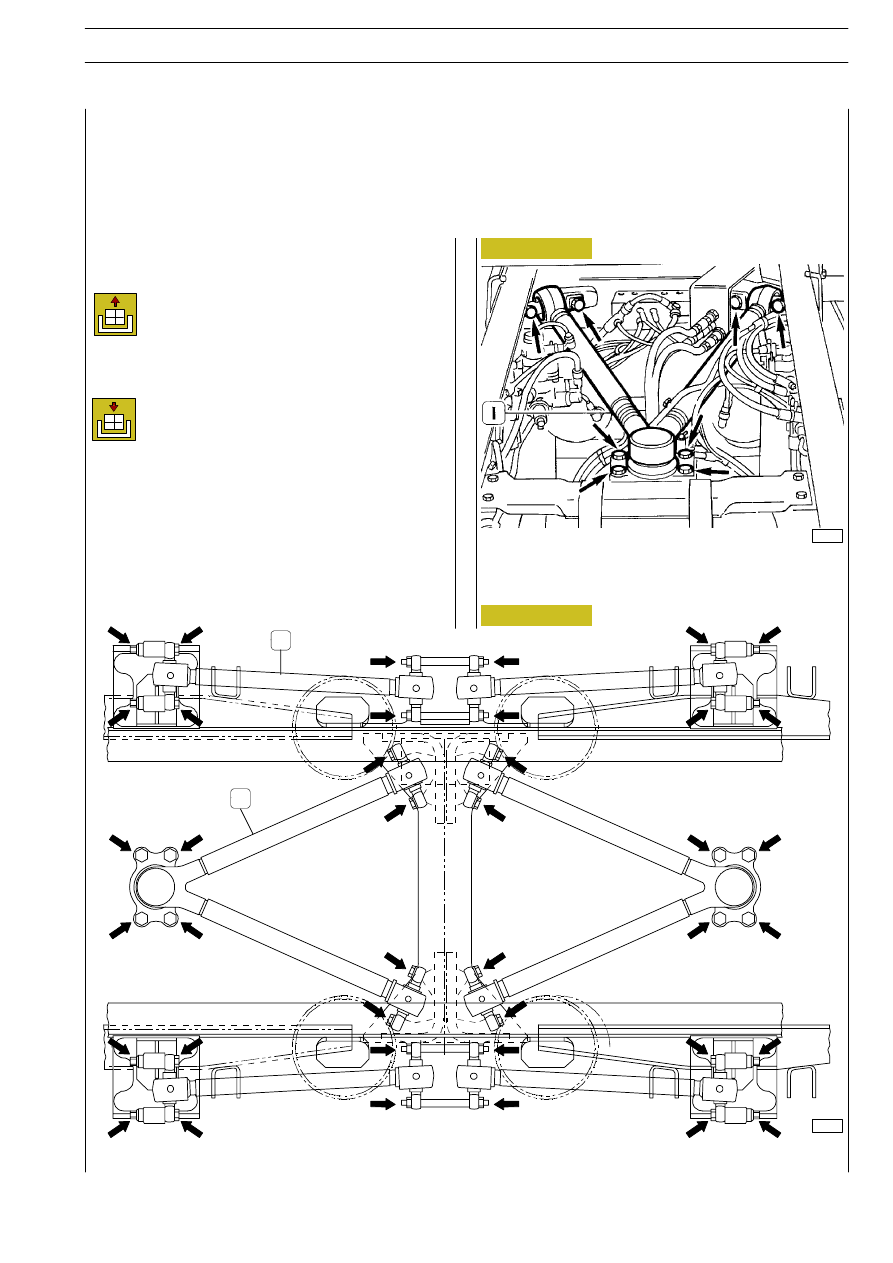

Figura 71

38697

73838

Figura 72

Stacco

Togliere i dadi o le viti (

⇒) di fissaggio dei bracci oscillanti lon-

gitudinali (2, Figura 72) o triangolari (1, Figure 48—49) e stac-
carli.

Riattacco

Per il riattacco invertire le operazioni descritte per lo stacco
serrando i dadi o le viti alla coppia prescritta.

BRACCI OSCILLANTI LONGITUDINALI E TRIANGOLARI MONTATI SU VEICOLO 6x2 P

BRACCIO OSCILLANTE TRIANGOLARE MONTATO

SU VEICOLO 6x2 C

2

1

SOSPENSIONI

75

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

528913

STACCO—RIATTACCO BRACCIO OSCILLANTE LONGITUDINALE PONTE
POSTERIORE

528914

STACCO—RIATTACCO BRACCIO OSCILLANTE LONGITUDINALE
ASSALE AGGIUNTO POSTERIORE

528918

STACCO—RIATTACCO BRACCIO OSCILLANTE TRIANGOLARE
PONTE POSTERIORE

528919

STACCO—RIATTACCO BRACCIO OSCILLANTE TRIANGOLARE ASSALE
AGGIUNTO POSTERIORE

Smontaggio

Mediante pressa e idoneo battitoio comprimere la parte elastica del perno elastico (1) in modo da poter smontare, mediante pinze,
l’anello elastico (2) e il sottostante anello (3).
Estrarre quindi il perno elastico (1) dal braccio oscillante (4).

Montaggio

Invertire le operazioni descritte per lo smontaggio tenendo presente che il piano di attacco del perno elastico deve essere posizio-
nato a 90

o

dall’asse longitudinale del braccio oscillante. L’apertura dell’anello elastico dev’essere rivolta come illustrato nel particola-

re della figura.

SOSTITUZIONE SNODO SFERICO BRACCIO OSCILLANTE TRIANGOLARE

38700

79479

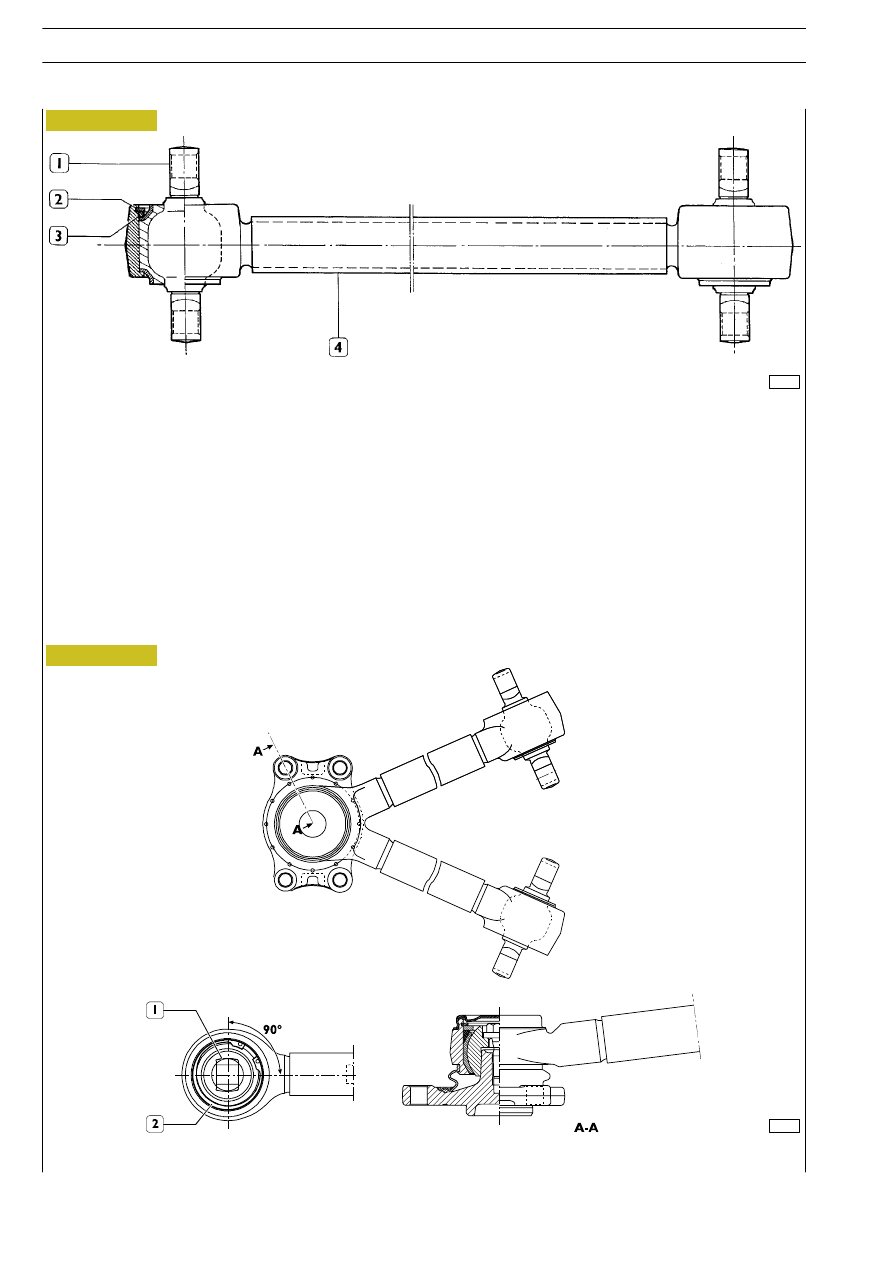

Figura 73

Figura 74

BRACCIO OSCILLANTE LONGITUDINALE

BRACCIO OSCILLANTE TRIANGOLARE

76

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

SOSTITUZIONE PERNO ELASTICO BRACCIO OSCILLANTE

88878

88877

88879

88880

88881

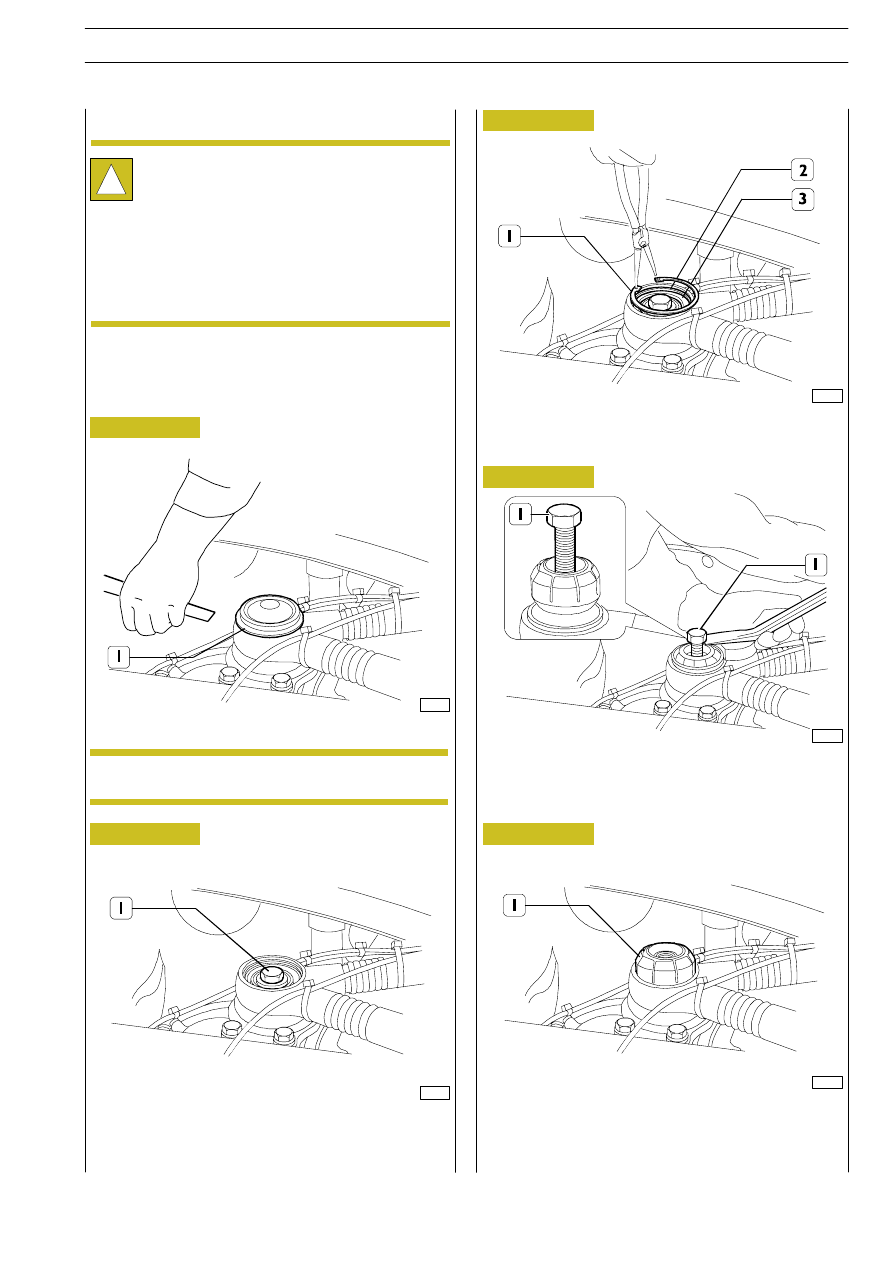

Figura 75

Figura 76

Figura 77

Figura 78

Figura 79

Smontaggio

Smontare il coperchio (1).

Svitare la vite (1).

Rimuovere l’anello elastico (1) mediante pinza.

Rimuovere gli anelli di tenuta (2, 3) sottostanti.

Con una vite M20 X 1,5 (1) e attrezzi idonei smontare lo sno-
do sferico.

Montare lo snodo sferico (1) nella sede mediante apposito
battitoio.

!

La sostituzione dello snodo sferico direttamente sul
veicolo è possibile solo sui trattori. Per i carri se cas-
sonati l’operazione si esegue al banco dopo aver
staccato il triangolo di reazione (vedere procedura
descritta a pagina 75).

Prima della sostituizione dello snodo occorre dispor-
re sotto il ponte un cavalletto per evitare pericolose
oscillazioni del medesimo a smontaggio effettuato.

Montaggio

Il coperchio una volta rimosso va sostituito con
uno nuovo.

NOTA

SOSPENSIONI

77

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
