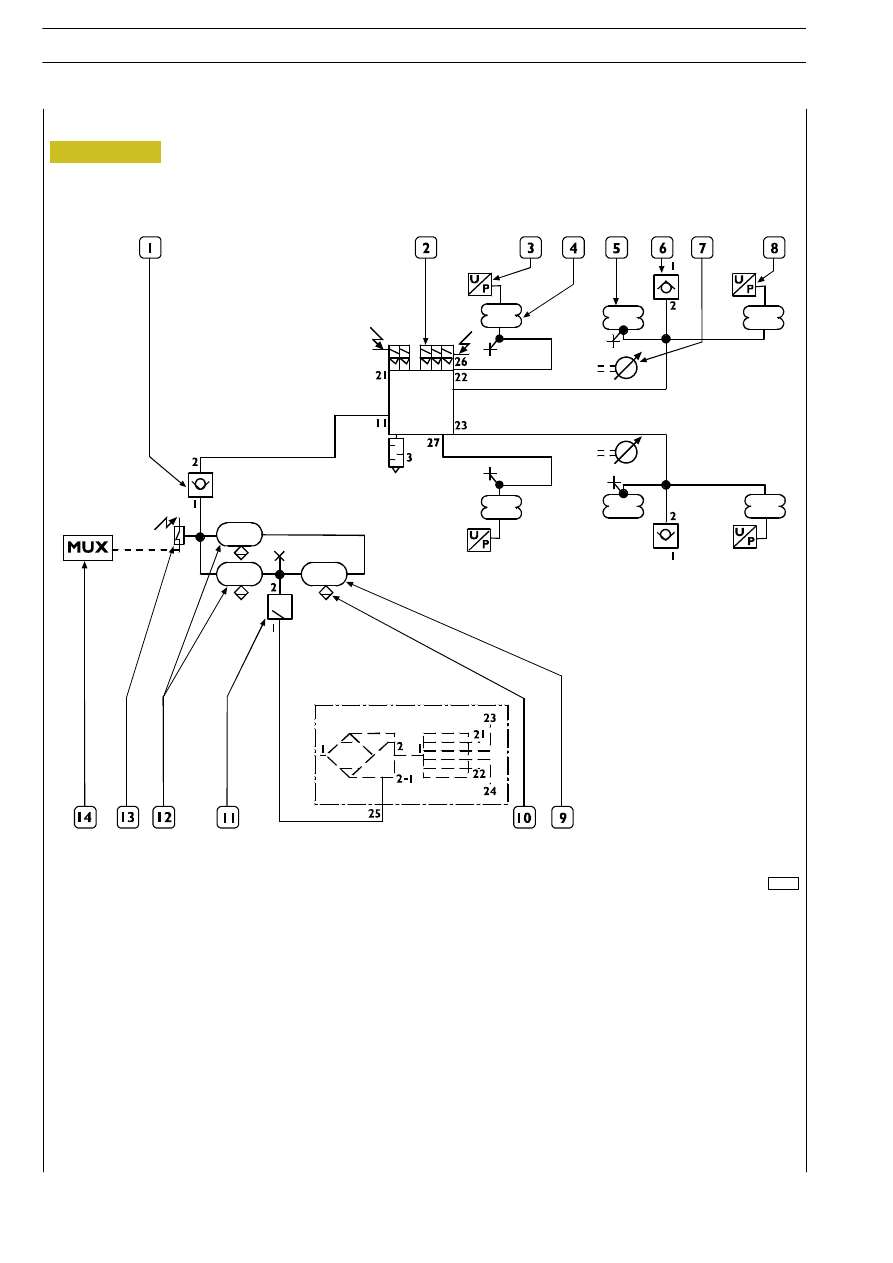

Figura 37

Schema di principio sospensioni pneumatiche per veicoli 6x2TX/P

73716

1. Valvola di ritenuta — 2. Distributore elettropneumatico secondo asse sterzante e ponte — 3. Pressostato sospensione

assale aggiunto centrale — 4. Molla ad aria secondo asse sterzante — 5. Presa di controllo pressione — 6. Molla ad aria ponte

— 7. Sensore di livello posteriore — 8. Sensore di pressione — 9. Serbatoio aria da 15 litri — 10. Valvole di spurgo condensa

manuale — 11. Valvola a pressione controllata con ritorno limitato (pressione di apertura 8,5 bar) — 12. Serbatoi aria da 20

litri — 13. Pressostato (pressione di apertura 8 bar) — 14. Impianto elettrico MUX.

42

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

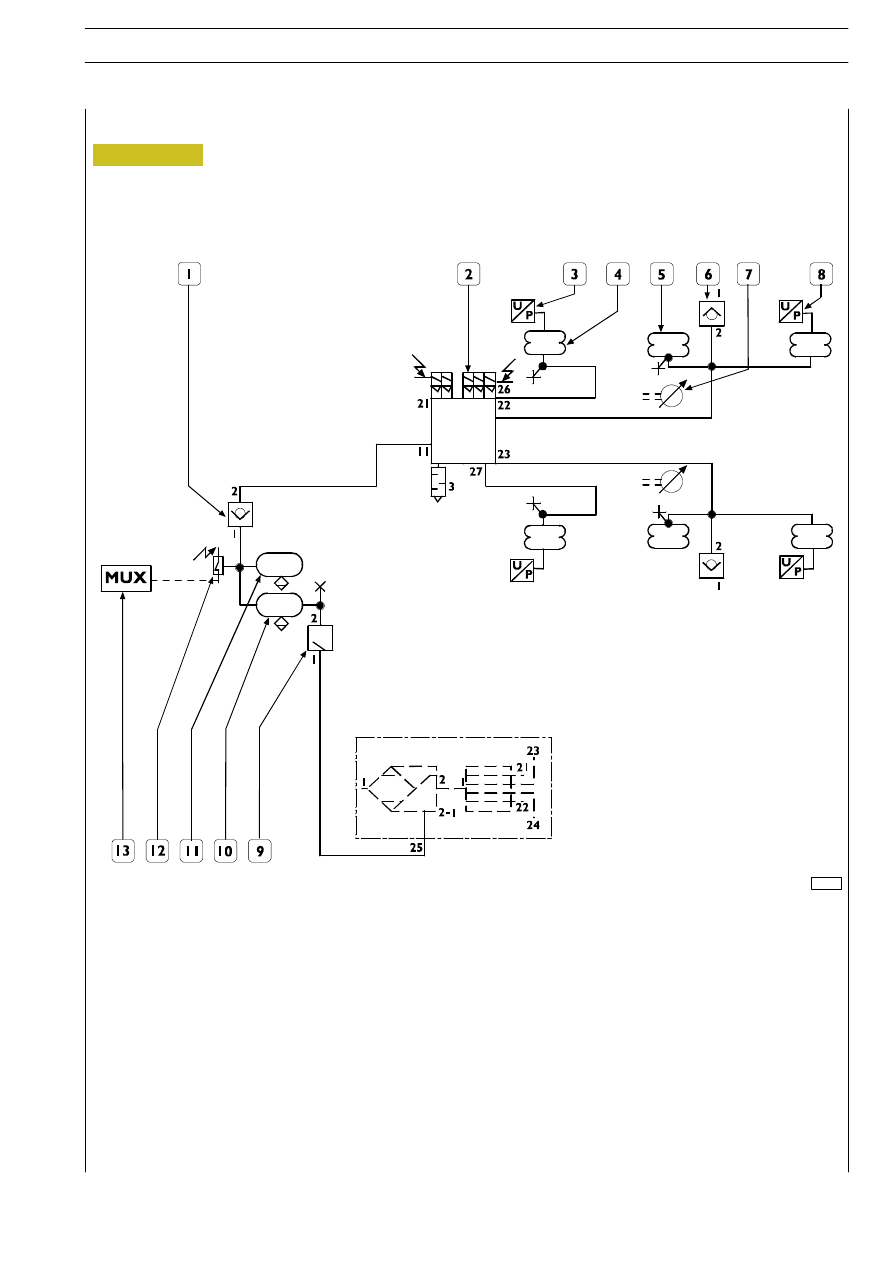

Schema di principio sospensioni pneumatiche per veicoli 6x2X/P

86998

1. Valvola di ritenuta — 2. Distributore elettropneumatico secondo asse sterzante e ponte — 3. Pressostato sospensione

assale aggiunto centrale — 4. Molla ad aria secondo asse sterzante — 5. Molla ad aria ponte — 6. Valvola di ritenuta —

7. Sensore di livello posteriore — 8. Sensore di pressione — 9. Valvola a pressione controllata con ritorno limitato (pressione

di apertura 8,5 bar) — 10. Serbatoio aria da 20 litri — 11. Serbatoio aria da 30 litri — 12. Pressostato (pressione di apertura 8

bar) — 13. Impianto elettrico MUX.

Figura 38

SOSPENSIONI

43

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

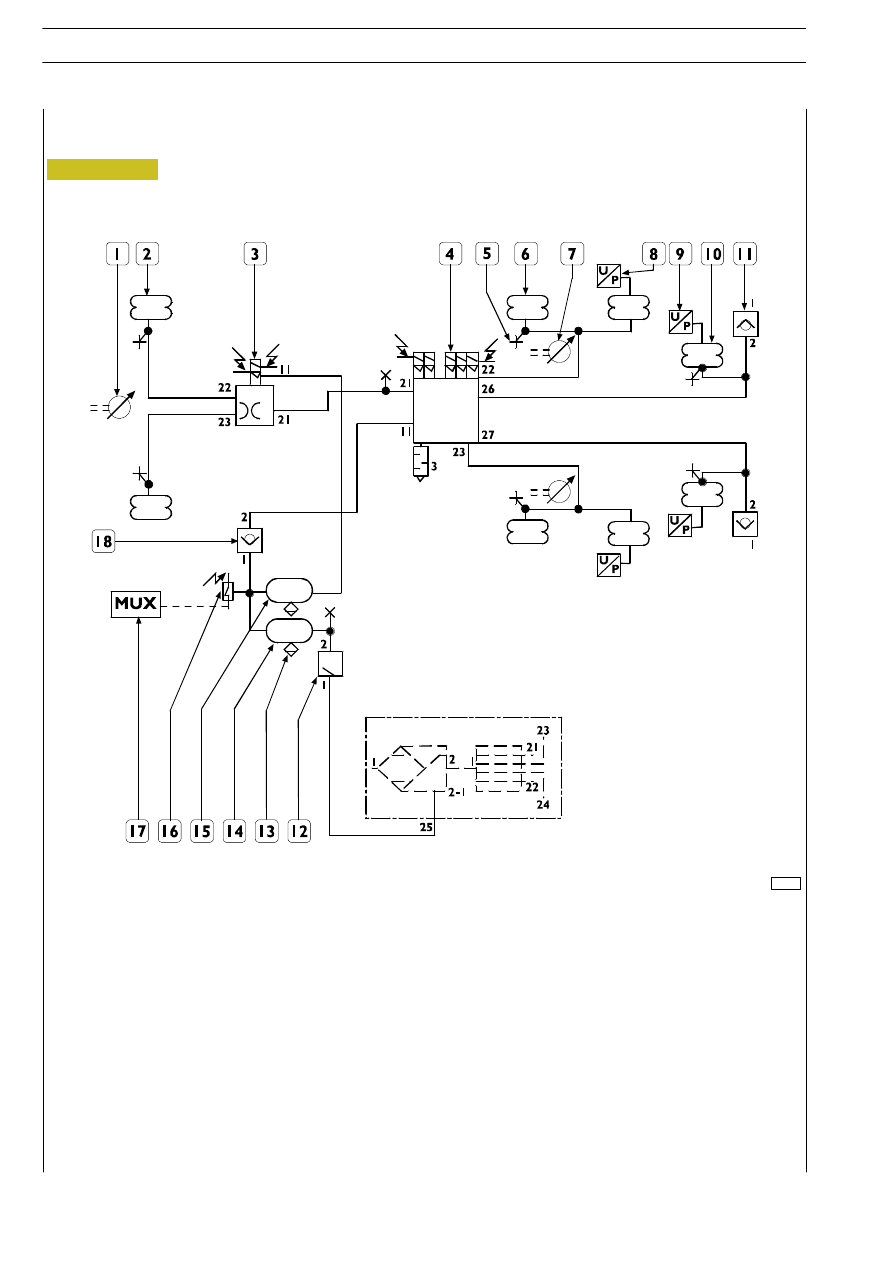

Schema di principio sospensioni pneumatiche per veicoli 6x2X/FP

86999

1. Sensore di livello anteriore — 2. Molla ad aria anteriore — 3. Distributore elettropneumatico assale —

4. Distributore elettropneumatico ponte e terzo asse aggiunto — 5. Presa di controllo pressione — 6. Molla ad aria ponte —

7. Sensore di livello posteriore — 8. Pressostato sospensione ponte — 9. Pressostato sospensione assale aggiunto posteriore —
10. Molla ad aria assale aggiunto posteriore — 11. Valvola di ritenuta — 12. Valvola a pressione controllata con ritorno limitato

(pressione di apertura 8,5 bar) — 13. Valvola di spurgo condensa manuale — 14. Serbatoio aria da 20 litri — 15. Serbatoio aria

da 30 litri — 16. Pressostato (pressione di apertura di 8 bar) — 17. Impianto elettrico MUX — 18. Valvola di ritenuta

Figura 39

44

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

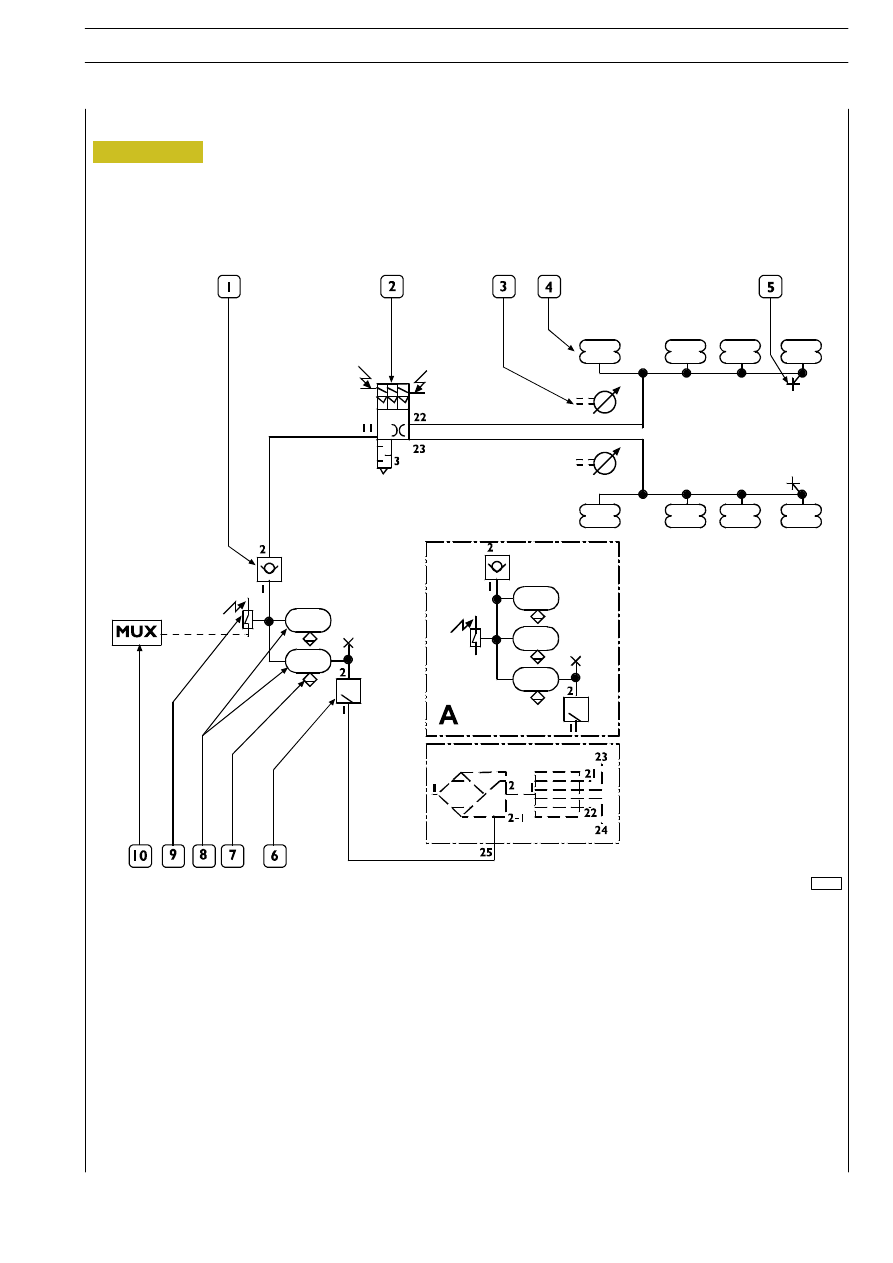

Figura 40

Schema di principio sospensioni posteriori pneumatiche per veicoli 6x4 TZ/P

89014

1. Valvola di ritenuta — 2. Distributore elettropneumatico ponte — 3. Sensore di livello posteriore — 4. Molla ad aria ponte —

5. Presa di controllo pressione — 6. Valvola a pressione controllata con ritorno limitato (pressione di apertura 8,5 bar) —

7. Valvola di spurgo condensa manuale — 8. Serbatoi aria da 30 litri — 9. Pressostato (pressione di apertura 8 bar). —

10. Impianto elettrico MUX

A. Versione impianto per veicoli con passo 3200
