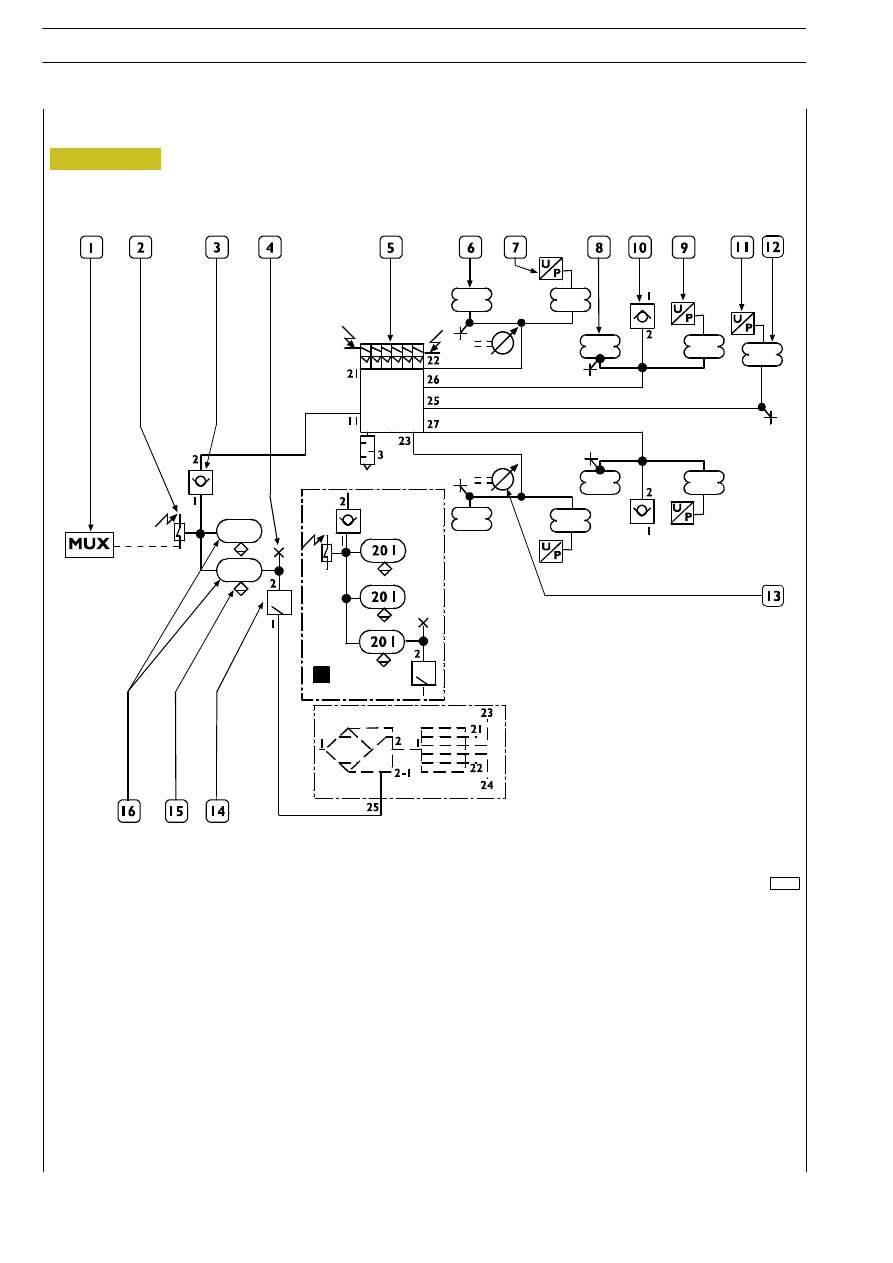

Figura 33

Schema di principio sospensioni pneumatiche posteriori per cabinati 6x2Y/PT e trattori 6X2TY/PT
(con sollevatore assale aggiunto)

106269

1. Impianto elettrico MUX — 2. Pressostato (pressione di apertura di 8 bar) — 3. Valvola di ritenuta — 4. Presa di controllo

pressione — 5. Distributore elettropneumatico ponte — 6. Molla ad aria ponte — 7. Pressostato sospensione ponte — 8. Molla

ad aria assale aggiunto posteriore — 9. Pressostato sospensione assale aggiunto posteriore — 10. Valvola di ritenuta * —

11. Pressostato sollevatore assale aggiunto posteriore — 12. Molla ad aria sollevatore assale aggiunto posteriore —

13. Sensore di livello — 14. Valvola a pressione controllata con ritorno limitato — 15. Valvola di spurgo condensa manuale —

16. Serbatoi aria da 30 litri

* (Devono essere entrambe montate sul veicolo con l’attacco 1 rivolto verso il basso).

J Versione impianto per trattori (440S.. TY/PT)

38

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Revi — Ottobre 2005

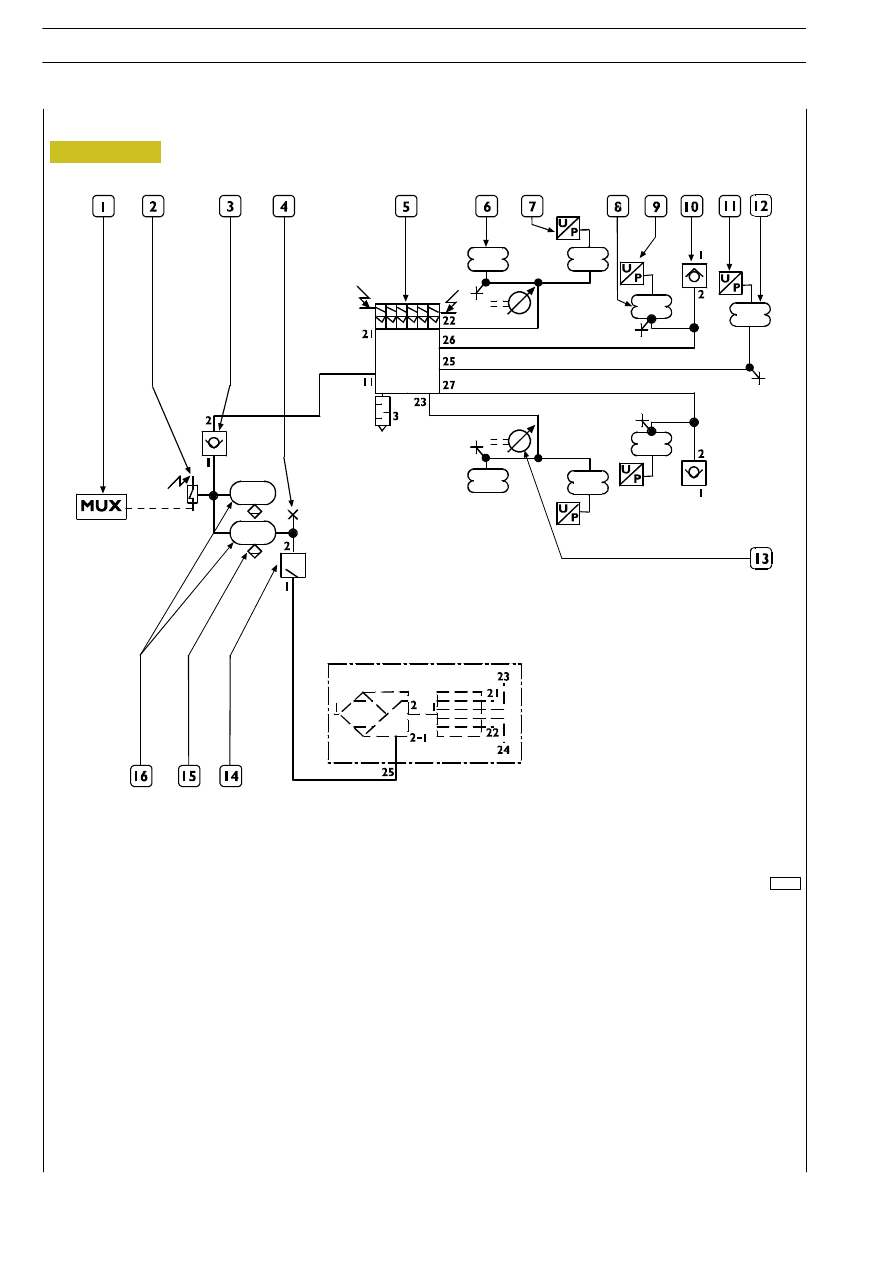

Figura 34

Schema di principio sospensioni pneumatiche posteriori per cabinati 6x2Y/PT e trattori 6X2TY/PT
(senza sollevatore assale aggiunto)

1. Impianto elettrico MUX — 2. Pressostato (pressione di apertura di 8 bar) — 3. Valvola di ritenuta — 4. Presa di controllo

pressione — 5. Distributore elettropneumatico ponte — 6. Molla ad aria ponte — 7. Pressostato sospensione ponte — 8. Molla

ad aria assale aggiunto posteriore — 9. Pressostato sospensione assale aggiunto posteriore — 10. Valvola di ritenuta * —

11. Sensore di livello — 12. Valvola a pressione controllata con ritorno limitato — 13. Valvola di spurgo condensa manuale —

14. Serbatoi aria da 30 litri.

*

(Devono essere entrambe montate sul veicolo con l’attacco 1 rivolto verso il basso).

J Versione impianto per trattori (440 S.. TY/PT)

106270

SOSPENSIONI

39

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

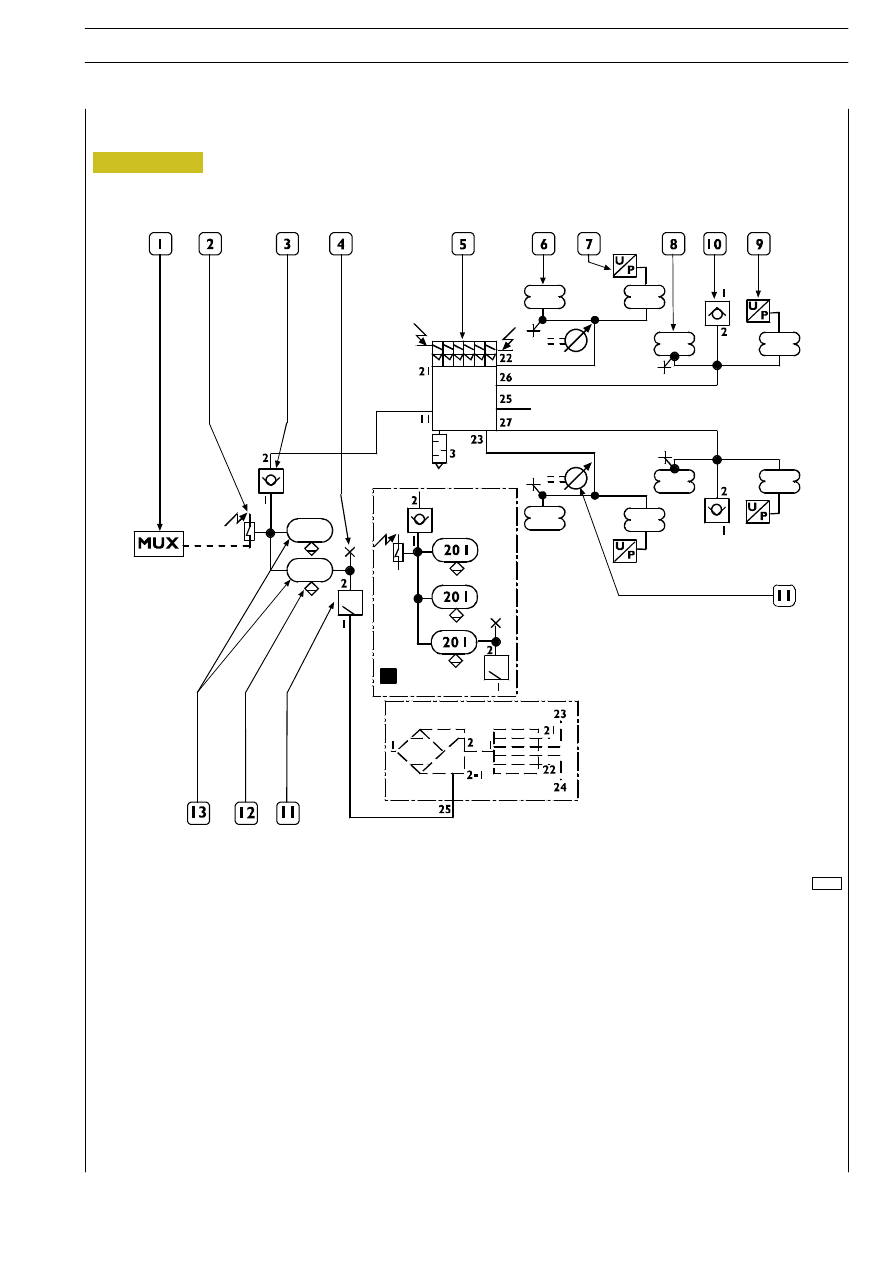

Figura 35

Schema di principio sospensioni pneumatiche posteriori per veicoli 6x2Y/PS

73714

1. Impianto elettrico MUX — 2. Pressostato (pressione di apertura di 8 bar) — 3. Valvola di ritenuta — 4. Presa di controllo

pressione — 5. Distributore elettropneumatico ponte — 6. Molla ad aria ponte — 7. Pressostato sospensione ponte — 8. Molla

ad aria assale aggiunto posteriore — 9. Pressostato sospensione assale aggiunto posteriore — 10. Valvola di ritenuta * —

11. Pressostato sollevatore assale aggiunto posteriore — 12. Molla ad aria sollevatore assale aggiunto posteriore —

13. Sensore di livello — 14. Valvola a pressione controllata con ritorno limitato (pressione di apertura 8,5 bar) — 15. Valvola

di spurgo condensa manuale — 16. Serbatoi aria da 30 litri.

* (Devono essere entrambe montate sul veicolo con l’attacco 1 rivolto verso il basso).

40

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

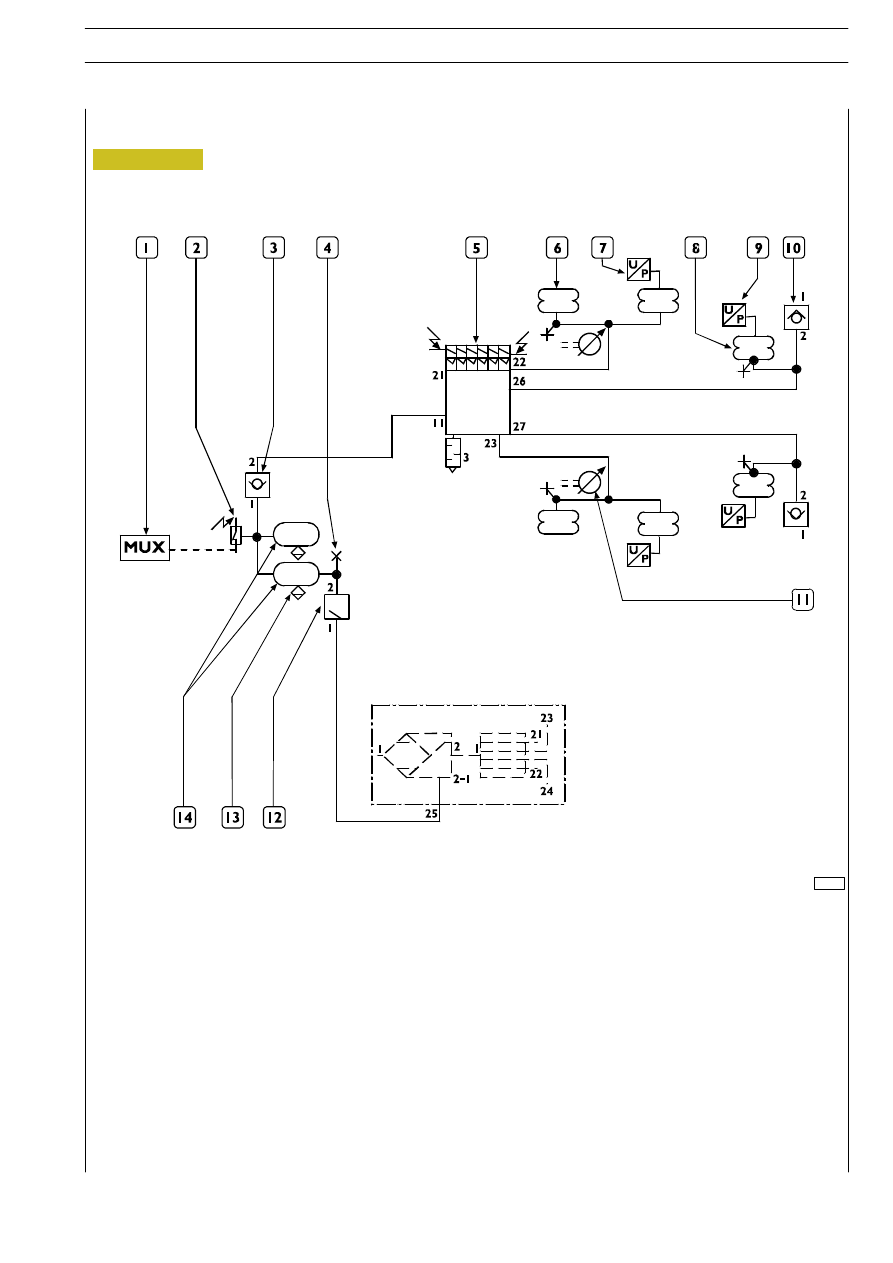

Figura 36
