Iveco Stralis AT/AD. Manuale - parte 209
12

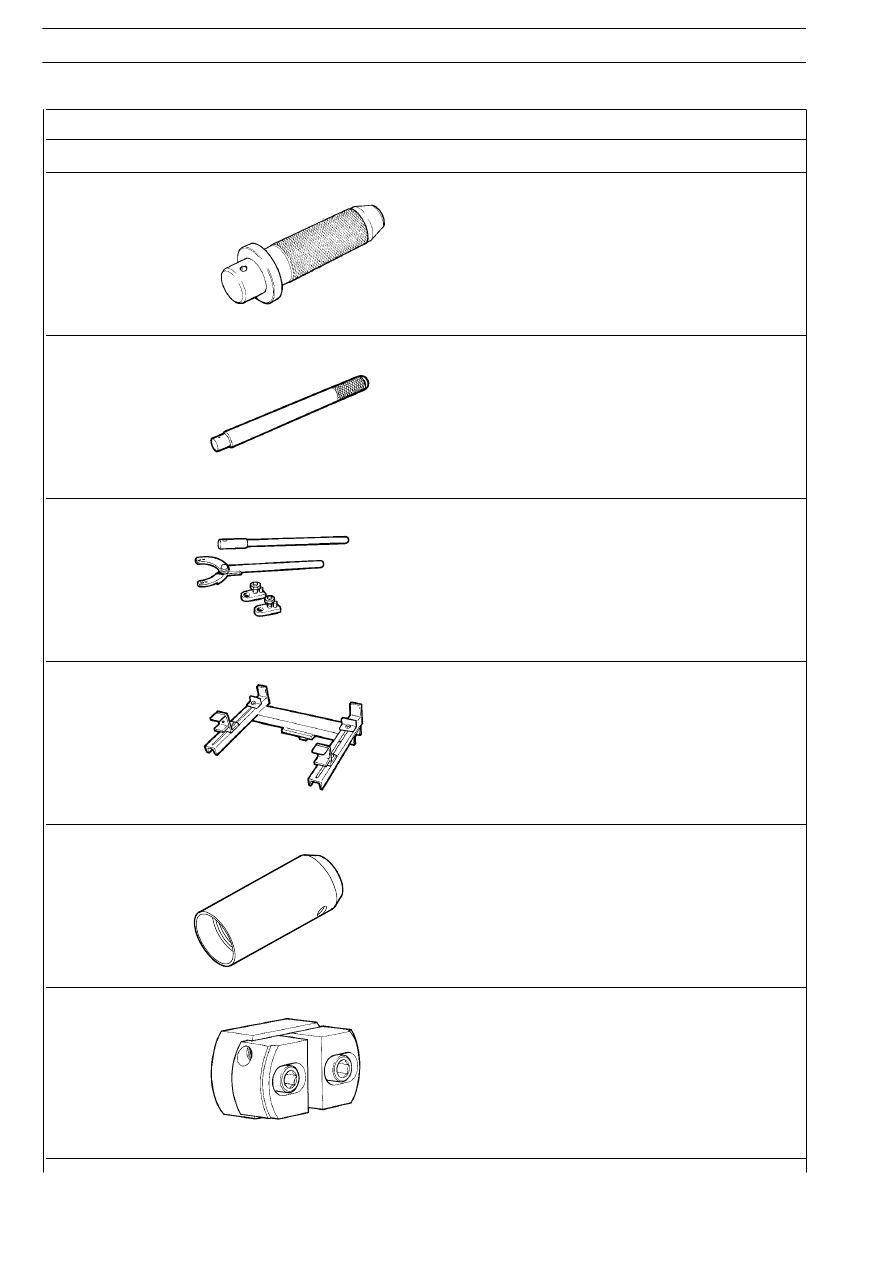

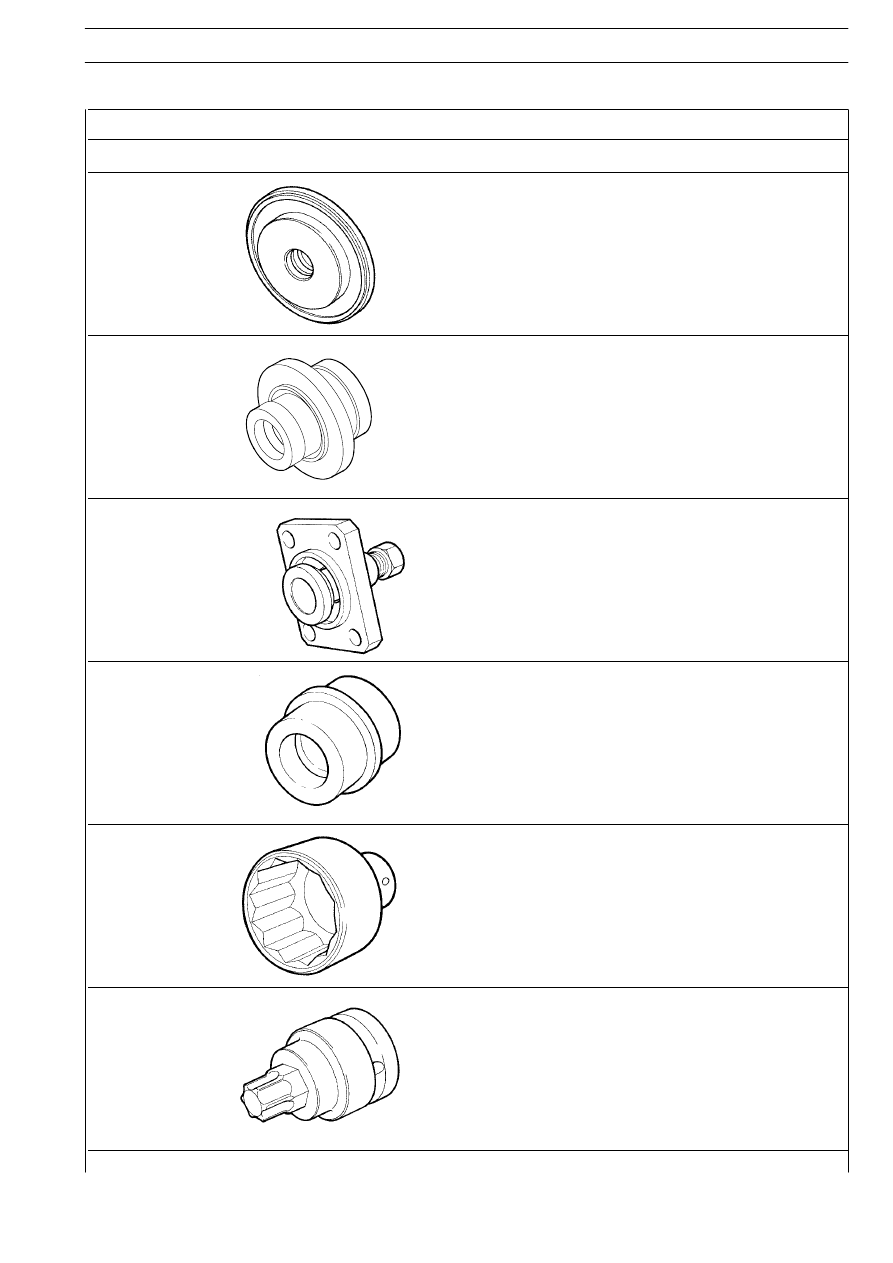

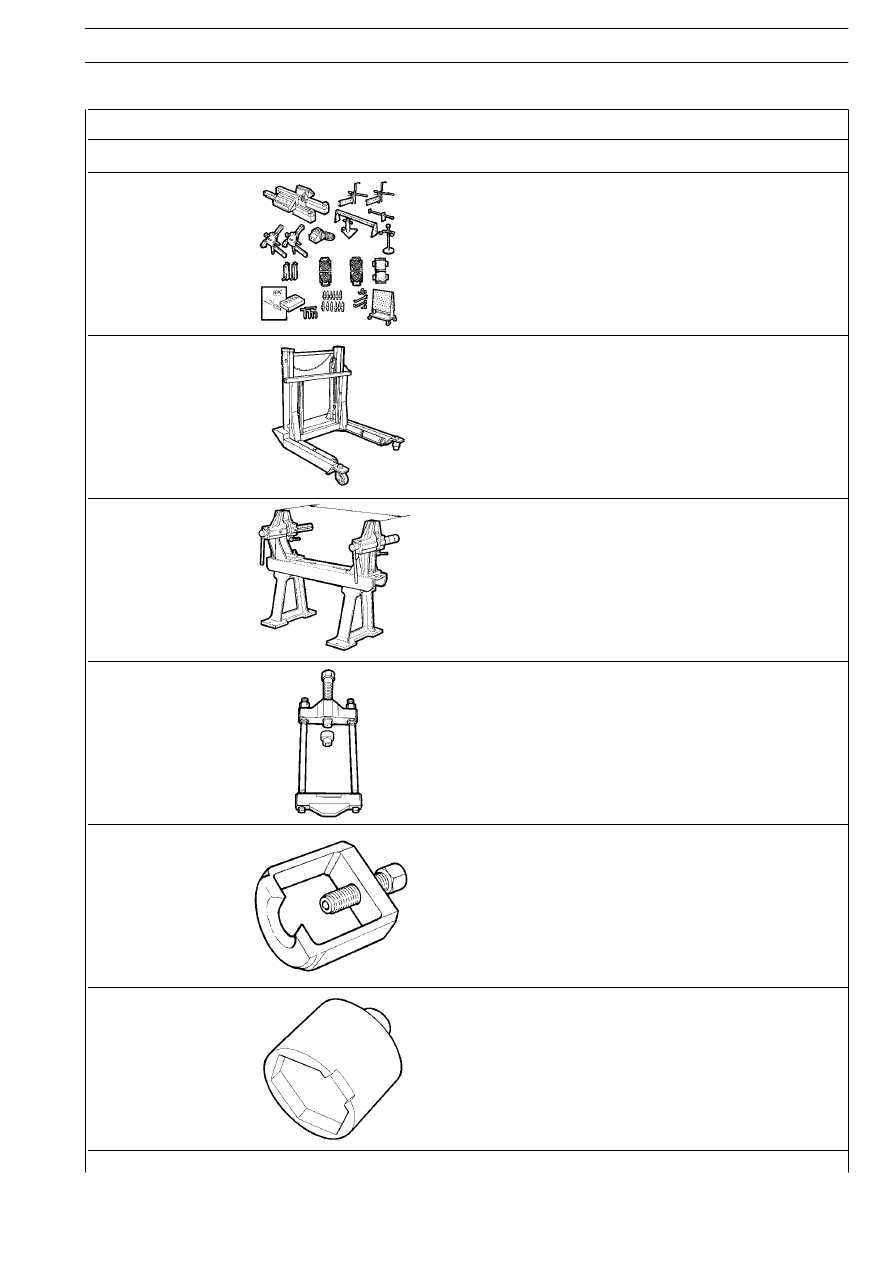

ASSALI 5876/4 (F 8021) — 5876/5 (F 8021) — 5886/5 (F 9021) — 5876/2 (F 8021)
S
TRALIS
AT/AD
Base — Giugno 2004
Print 603.93.333
COPPIE DI SERRAGGIO
PARTICOLARE
COPPIA
Nm
(kgm)
1 Vite flangiata fissaggio leva tirante trasversale sul fuso a snodo
1325
± 75
(135
± 7,6)
2 Vite flangiata fissaggio leva longitudinale sul fuso a snodo
1325
± 75
(135
± 7,6)
3 Vite testa esagonale flangiata fissaggio coperchio ralla inferiore sul fuso a snodo
117
± 6
(11,7
± 0,6)
4 Vite testa esagonale autobloccante M 20X1,5 fissaggio pinze freno
615,5
± 61,5
(61,5
± 6,1)
5 Dado di fissaggio ruote
665,5
± 66,5
(66,6
± 6,6)
6 Vite testa esagonale fissaggio disco freno al mozzo ruota
281,5
± 13,5
(28,1
± 1,3)
7 Vite testa esagonale autobloccante M 16X1,5 fissaggio supporto pinze freno al fuso snodo
313,5
± 15,5
(31,3
± 1,5)
8 Ghiera fissaggio cuscinetti ruota
515,5
± 24,5
(51,5
± 2,4)
9 Tappo filettato conico per coperchio mozzo ruota
57,5
± 2,5
(5,8
± 0,2)
10 Vite testa cilindrica con esagono incassato bloccaggio ghiera registro cuscinetti ruota
57,5
± 2,5
(5,8
± 0,2)
11 Coperchio per mozzo ruota
•
130
± 10
(13
± 1)
12 Vite fissaggio coperchio superiore al fuso a snodo
11,1
± 2
(1,1
± 0,2)
— Dado ad intagli per fissaggio perno testa a snodo*
300
(30)
• Applicare sigillante tipo LOCTITE 574
*
Coppia minima — Coppia massima, serrare fino al primo intaglio coincidente con il foro per coppiglie

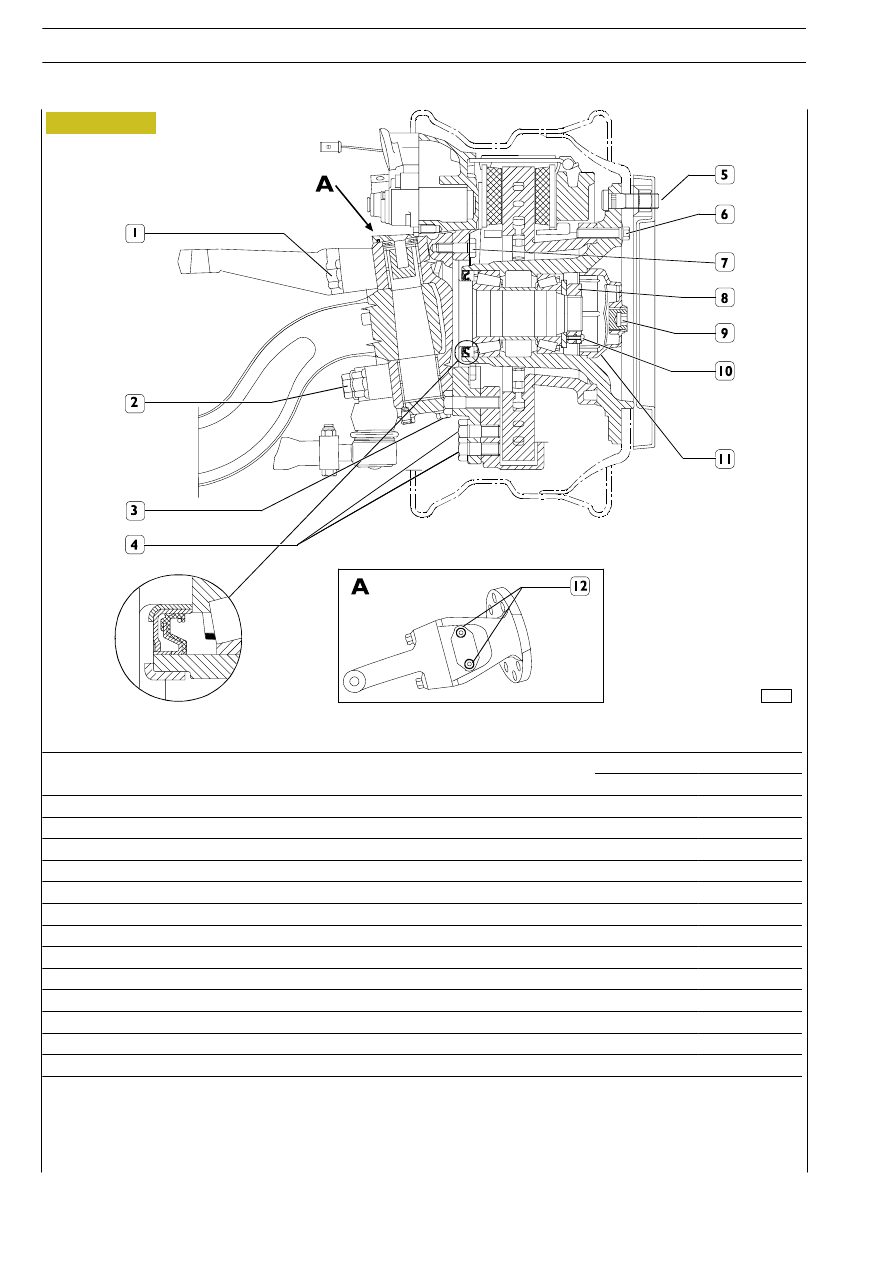

84539
SEZIONE DELL’ASSALE 5876/5 — 5886/5 ANTERIORE LATO RUOTE
Figura 3
