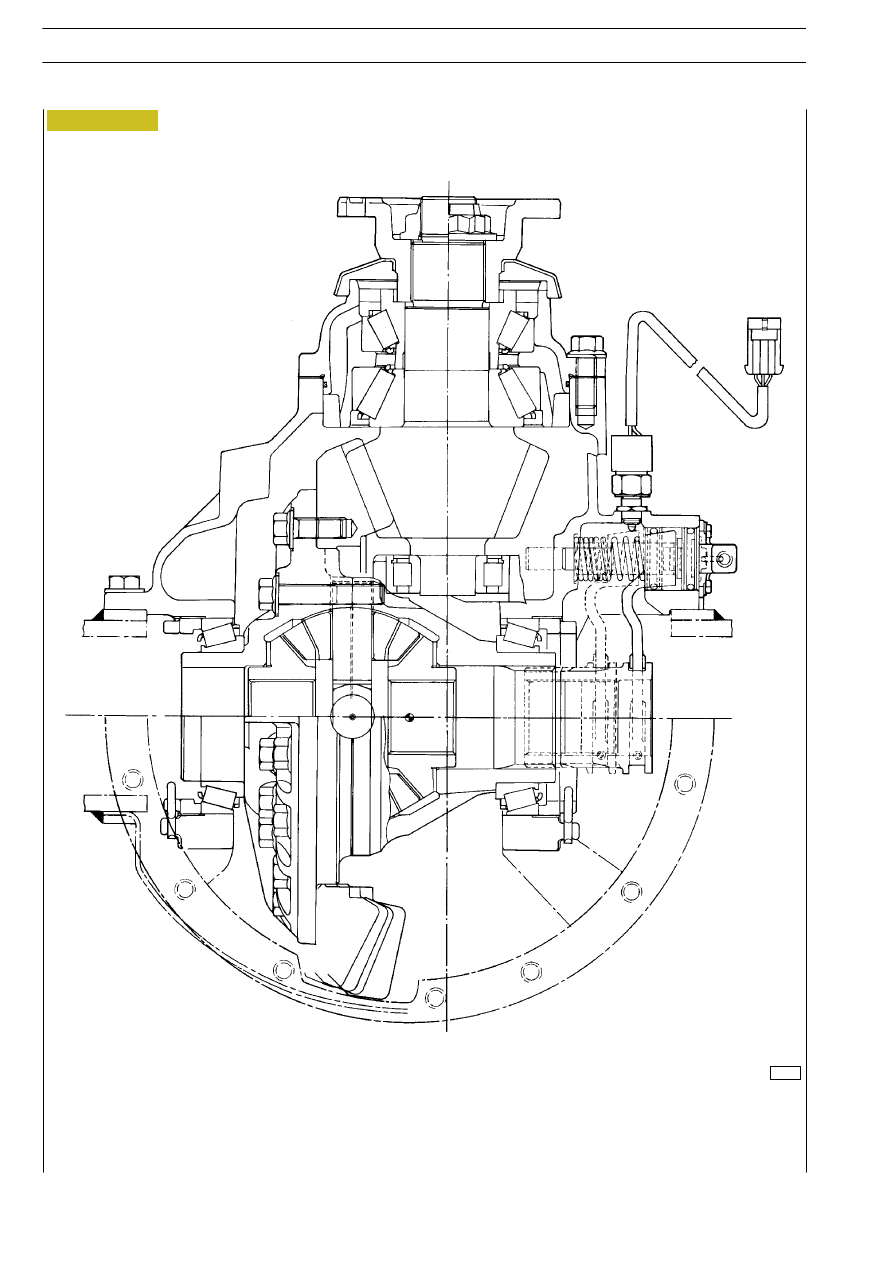

Figura 3

SEZIONE DIFFERENZIALE

49302

48

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

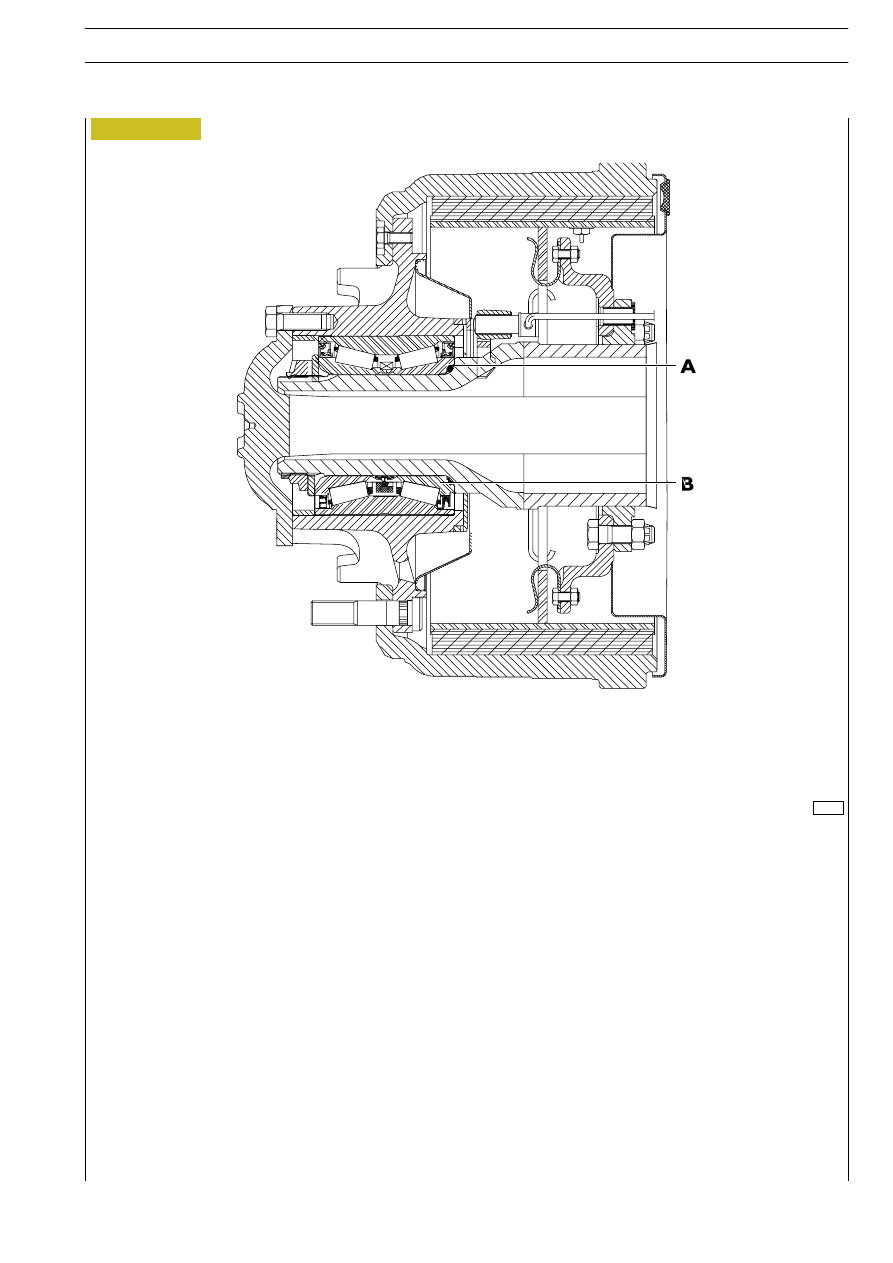

Figura 4

SEZIONE MOZZO RUOTA

72770

A

=

Cuscinetto TIMKEN

B

=

Cuscinetto SKF

PONTE POSTERIORE ARVINMERITOR MS 13—175

49

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Figura 5

49302

1

2

3

4

5

6

50

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

kgm

1

Vite fissaggio scatola differenziale alla scatola ponte

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

80

° ÷ 90°

2

Vite fissaggio semiscatole differenziale

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

110

° ÷ 120°

3

Vite fissaggio corona conica alla semiscatola

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

80

° ÷ 90°

4 Dado bloccaggio pignone conico

1350

÷ 1670

135

÷ 167

5

Vite fissaggio supporto pignone conico

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

60

° ÷ 70°

6 Dado bloccaggio sensore

35

÷ 45

3,5

÷ 4,5

Vite fissaggio cappelli alla scatola differenziale

650

÷ 810

65

÷ 81

Tappo scarico olio

47

4,7

Figura 6

72771

PONTE POSTERIORE ARVINMERITOR MS 13—175

51

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

kgm

1 Vite fissaggio tamburo

42

÷ 67

4,2

÷ 6,7

2 Vite fissaggio flangia semialbero

235

÷ 289

23,5

÷ 28,9

3 Ghiera per cuscinetti mozzo ruota

834

÷ 1030

83,4

÷ 103

4 Dado per vite fissaggio supporto freni

275

÷ 304

27,5

÷ 30,4

D Vite fissaggio supporto sensore giri

5

÷ 7

0,5

÷ 0,7

: Spalmare con sigillante tipo IVECO 1905685 (LOCTITE 14780)
D

Spalmare sulla filettatura LOCTITE 245

A

=

cuscinetto TIMKEN

B

=

cuscinetto SKF
