Figura 84

Figura 85

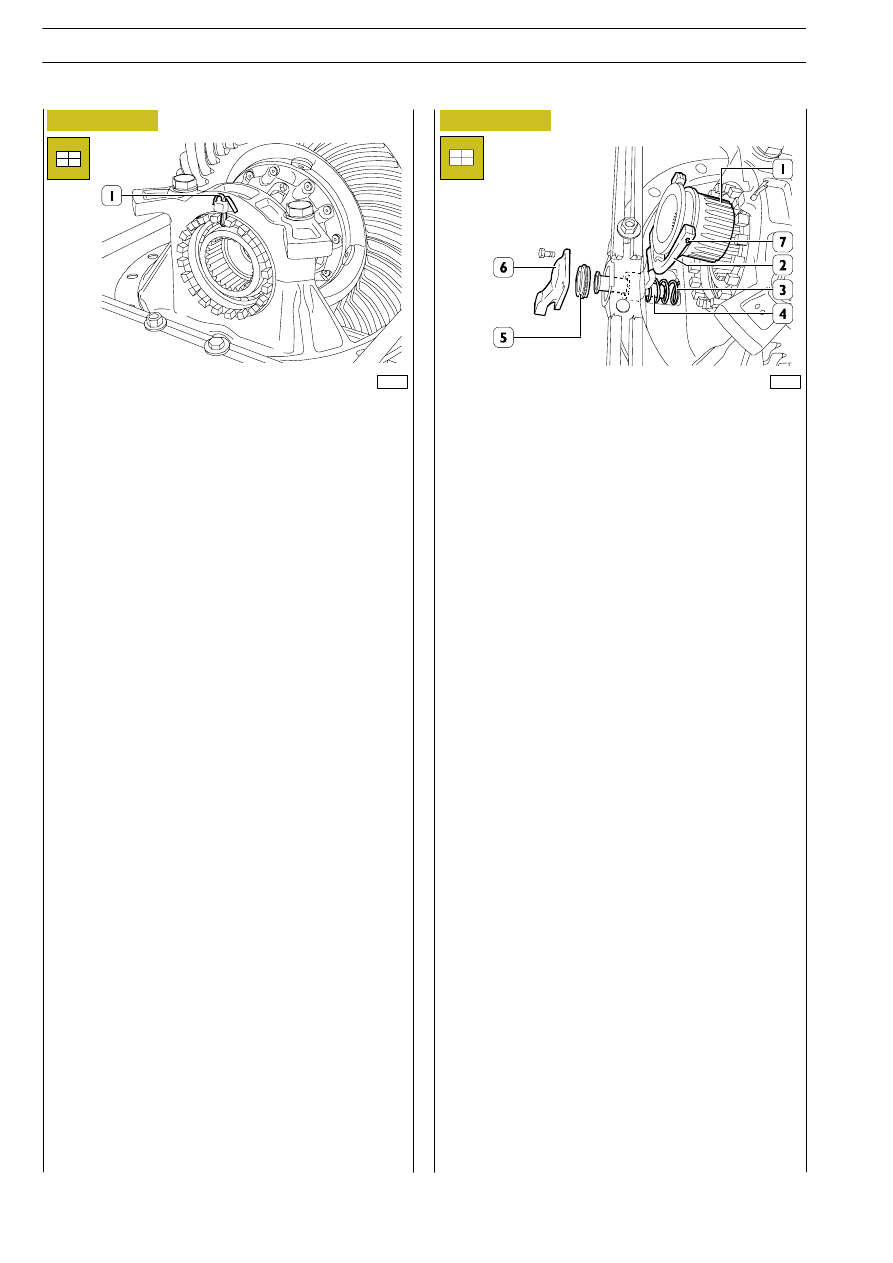

Rimettere la copiglia di sicurezza (1) e ripiegarla; ripetere
l’operazione anche dal lato opposto.

Posizionare il perno (4) nella sede.
Montare la forcella (2) e la molla (3) sul perno (4) e spingerlo
fino in fondo. Montare il pistone (5) completo di anello e il
coperchio (6), infine montare il manicotto scorrevole (1) e
posizionare le spine elastiche (7).

40

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

61482

61481

61483

61484

Figura 86

Figura 87

Figura 88

Figura 89

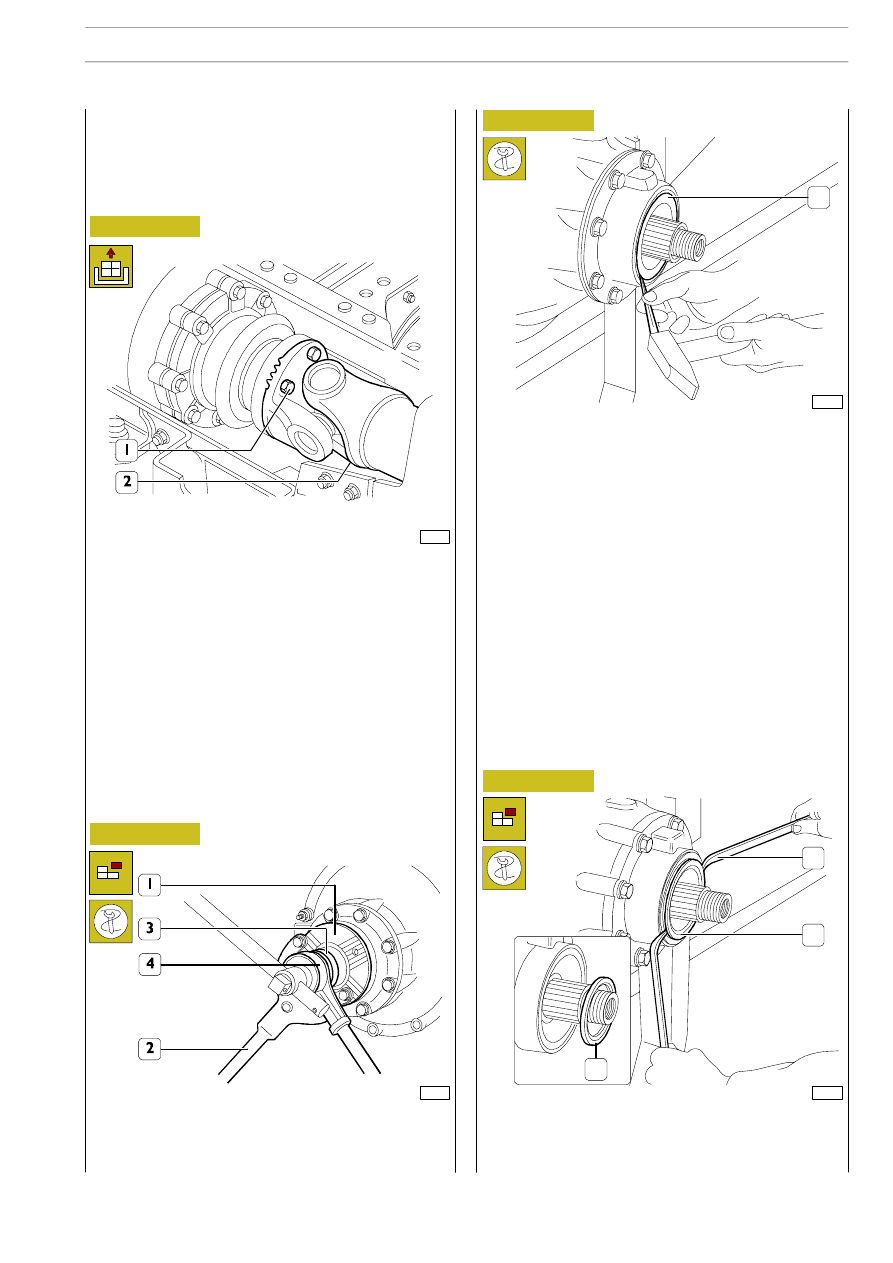

Svitare i dadi di fissaggio (1) della flangia.
Staccare l’albero di trasmissione (2), fissandolo al telaio.

Bloccare la rotazione della flangia (1) mediante attrezzo di
ritegno 99370317 (2).
Con chiave 99355088 (3) ed il moltiplicatore (4) allentare il
dado per pignone conico e sfilare la flangia (4).

Con idoneo attrezzo sollevare il bordo esterno dell’anello (1)
in due punti contrapposti.

Mediante le due leve (2) sfilare l’anello interno (1).

SOSTITUZIONE ANELLO DI TENUTA
DEL SUPPORTO PIGNONE CONICO

Smontaggio

1

2

1

1

PONTE POSTERIORE ARVINMERITOR MS 13—175

41

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

INTERVENTI SU VEICOLO

61485

61486

Figura 90

Figura 91

Con l’attrezzo 99363204 (2) posizionato come illustrato in
figura, smontare l’anello di tenuta (1) dal supporto pignone
conico.

Svitare il dado di manovra, togliere il calettatore 99374244
(2), rimontare la flangia ed avvitare un dado nuovo bloccan-
dolo mediante chiave dinamometrica e moltiplicatore alla
coppia prescritta.
Riattaccare l’albero di trasmissione e chiudere i dadi di fissag-
gio alla coppia prescritta.

Montaggio

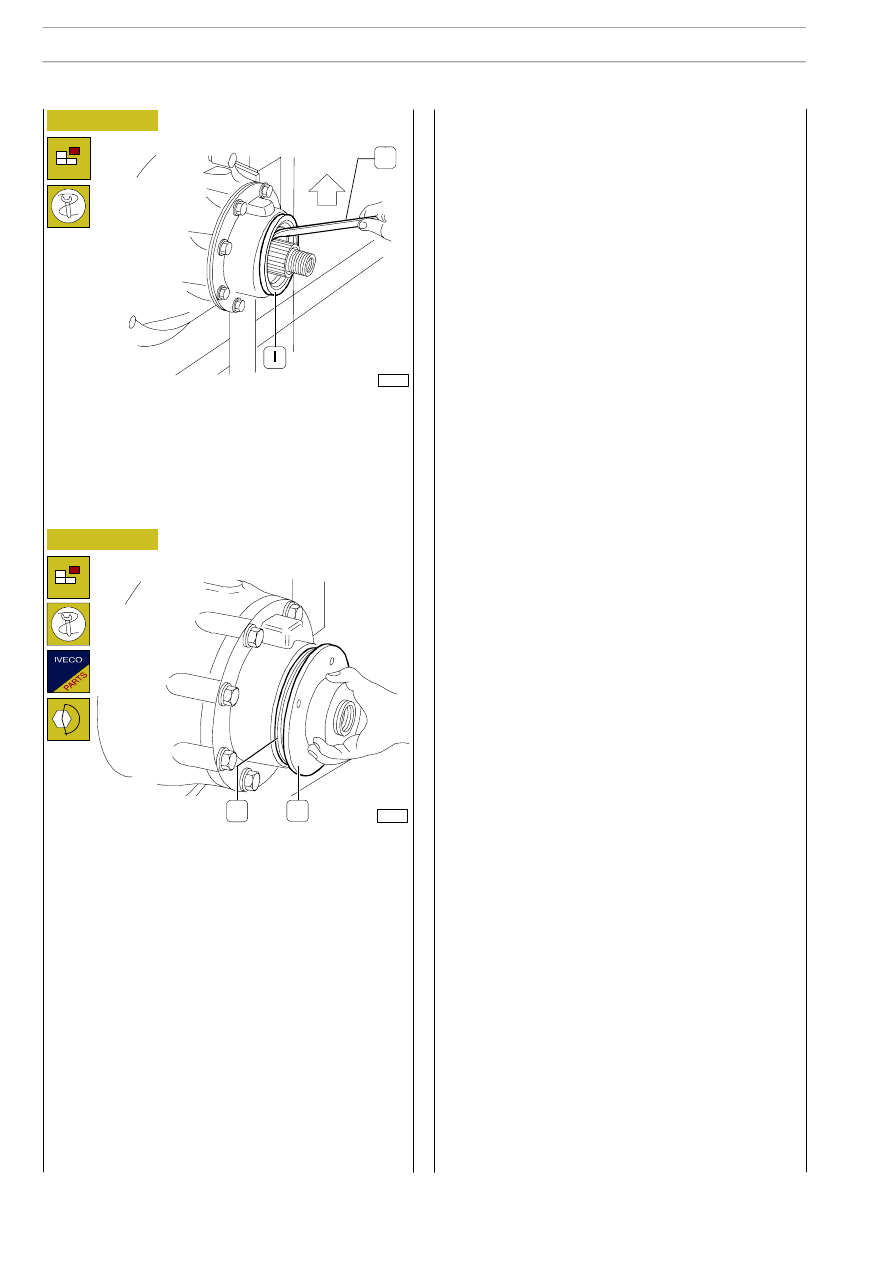

Pulire accuratamente la sede dell’anello di tenuta da ogni
impurità e tracce di olio.

Sistemare l’anello di tenuta (1) nuovo.
Applicare il calettatore 99374244 (2), avvitare un dado di
manovra sul pignone conico e montare fino a battuta l’anello
di tenuta.

1

2

2

42

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333
