Iveco Stralis AT/AD. Manuale - parte 99

84/2

S

TRALIS

AT/AD

CAMBI DI VELOCITÀ ZF 9 S 109 — 16 S 109 con Intarder

Print 603.93.333/A

Revi — Ottobre 2005

84/3

S

TRALIS

AT/AD

CAMBI DI VELOCITÀ ZF 9 S 109 — 16 S 109 con Intarder

Print 603.93.333/A

Revi — Ottobre 2005

CARATTERISTICHE E DATI

CAMBIO DI VELOCITÀ

ZF 9 S 109 con Intarder

ZF 16 S 109 con Intarder

Coppia in entrata

Nm

1130

1100

Massima coppia
frenante

Nm

3200

3200

Potenza frenante

Kw

500

500

Tipo di olio

Tutela Truck FE—Gear

Tutela ZC 90

Quantità dopo la revisione
cambio e rallentatore comple-
tamente svuotati

litri

kg

21

—

22,5

—

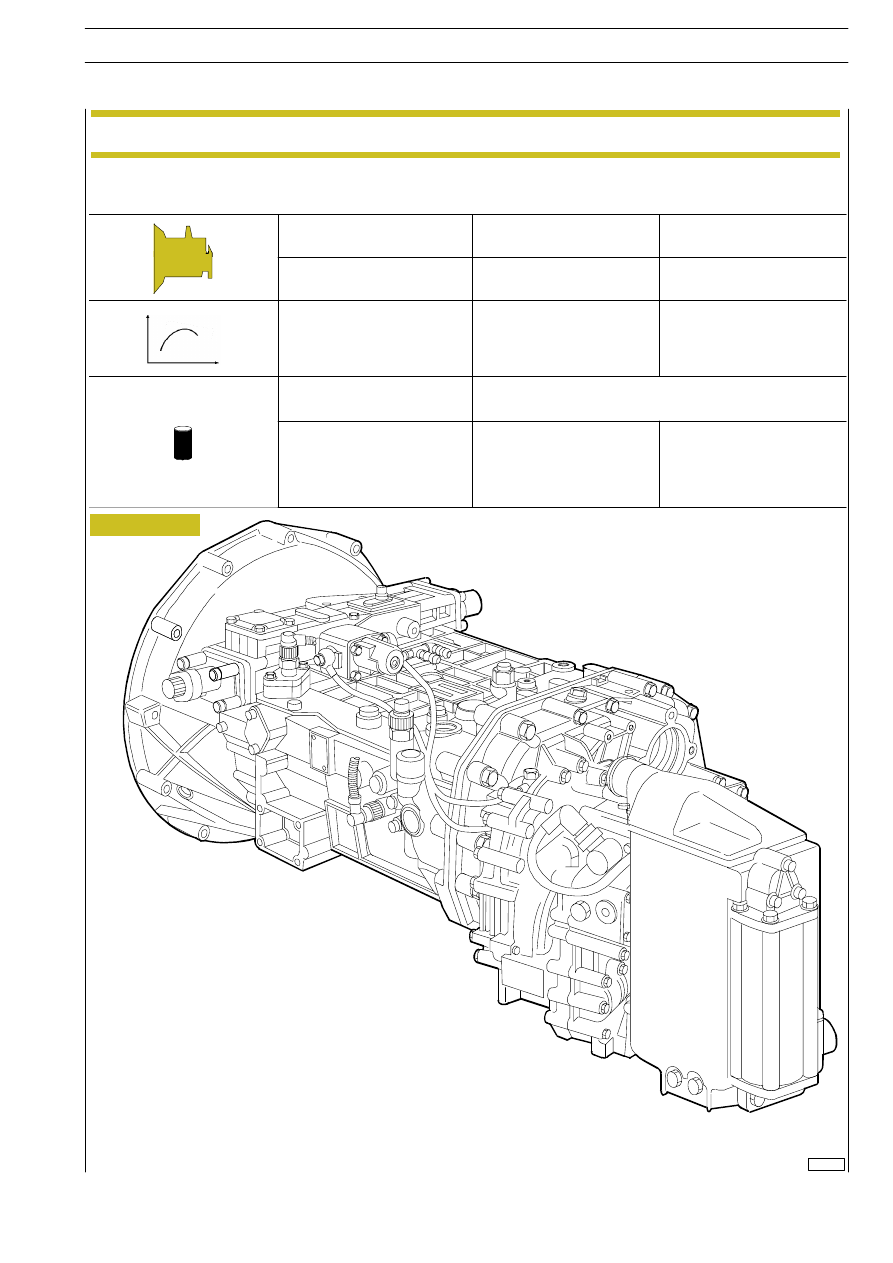

Figura 1

106869

Differisce dai cambi di velocità ZF 9 S 109 — 16 S 109 per quanto di seguito riportato.

NOTA

84/4

S

TRALIS

AT/AD

CAMBI DI VELOCITÀ ZF 9 S 109 — 16 S 109 con Intarder

Print 603.93.333/A

Revi — Ottobre 2005

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D.

85

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333
Print 603.93.333

Cambio di velocità:
ZF 16 S 151 D.D.
ZF 16 S 181 D.D./O.D.
ZF 16 S 221 D.D.

Pagina

UBICAZIONE TARGHETTA DESCRITTIVA

CAMBIO DI VELOCITÀ

87

. . . . . . . . . . . . . . . .

DESCRIZIONE

88

. . . . . . . . . . . . . . . . . . . . . . . . . .

FUNZIONAMENTO

90

. . . . . . . . . . . . . . . . . . . . .

- Gamma lenta

90

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Gamma veloce

91

. . . . . . . . . . . . . . . . . . . . . . . .

COMANDO GRUPPO RIDUTTORE

EPICICLOIDALE

92

. . . . . . . . . . . . . . . . . . . . . . .

- Marce ridotte

92

. . . . . . . . . . . . . . . . . . . . . . . . .

- Marce normali

93

. . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

94

. . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

98

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

99

. . . . . . . . . . . . . . . . . . . . . . .

DIAGNOSTICA CAMBI DI VELOCITÀ

104

. . . . . . .

STACCO—RIATTACCO CAMBIO

107

. . . . . . . . . . .

- Stacco

107

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

108

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REVISIONE CAMBIO DI VELOCITÀ

109

. . . . . . . . .

- Scatola comando marce servoshift

109

. . . . . . . . .

- Stacco

109

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Riattacco

109

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Smontaggio

109

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Montaggio

111

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Stacco scatola posteriore

115

. . . . . . . . . . . . . . . .

- Smontaggio gruppo riduttore epicicloidale

(G.R.E.)

115

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
