Iveco Stralis AT/AD. Manuale - parte 98

37681

37682

37683

37684

37685

Figura 113

Figura 114

Figura 115

Figura 116

Figura 117

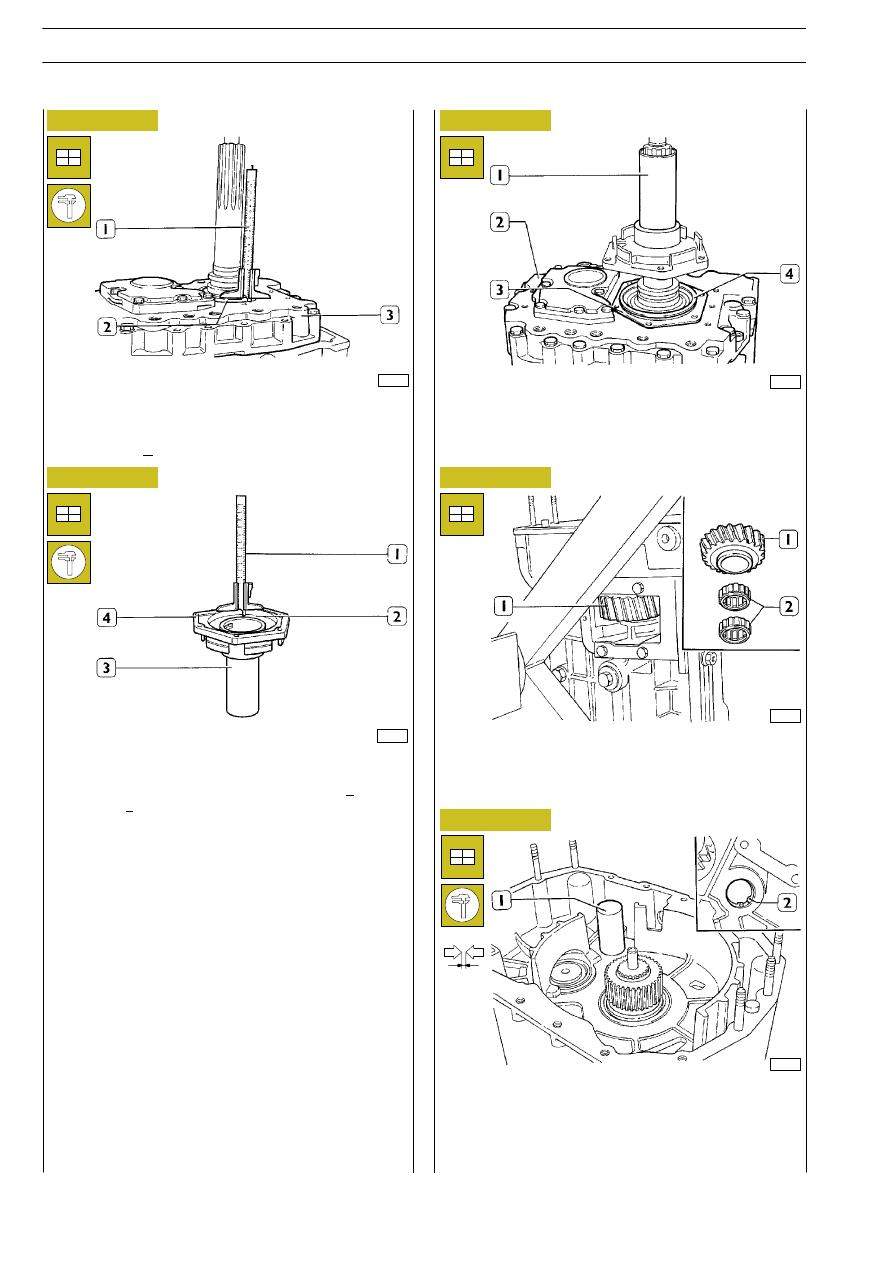

Assestare l’anello esterno (2) in modo che appoggi senza giuo-
co sui rulli del cuscinetto. Misurare mediante calibro di profon-
dità (1), la sporgenza dell’anello (2) rispetto il piano del coper-
chio (3): quota A.

Posizionare sul coperchio (3) la guarnizione (4). Misurare con
calibro di profondità (1), la distanza tra la guarnizione e la su-
perficie (2) di battuta dell’anello di registro: quota B.
Lo spessore S dell’anello di registro è dato da:

S = (B — A) + C

C = 0,18

÷ 0,30 mm precarico prescritto.

Montare quindi nel coperchio (3) albero entrata moto: l’anello
di tenuta mediante calettatore 99374357 e impugnatura
99370006.

Posizionare sul coperchio anteriore (2) la guarnizione (3), sul
cuscinetto l’anello di registro (4); montare il coperchio dell’al-
bero entrata moto (1).
Ruotare la scatola cambio di 180

°.

Scaldare le sedi dell’albero per l’ingranaggio di rinvio RM (1).
Posizionare nella scatola cambio l’ingranaggio di rinvio RM (1)
completo dei due cuscinetti a rulli (2).

Montare l’albero (1) per l’ingranaggio di rinvio RM (1,
Figura 116) facendo attenzione che si introduca correttamen-
te nei cuscinetti a rullini (2, Figura 116). Montare l’anello elasti-
co (2).
Controllare, con calibro a spessori, che il giuoco assiale dell’in-
granaggio sia di 0,20

÷ 0,60 mm.

82

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Registrazione cuscinetti albero primario

37592

Figura 118

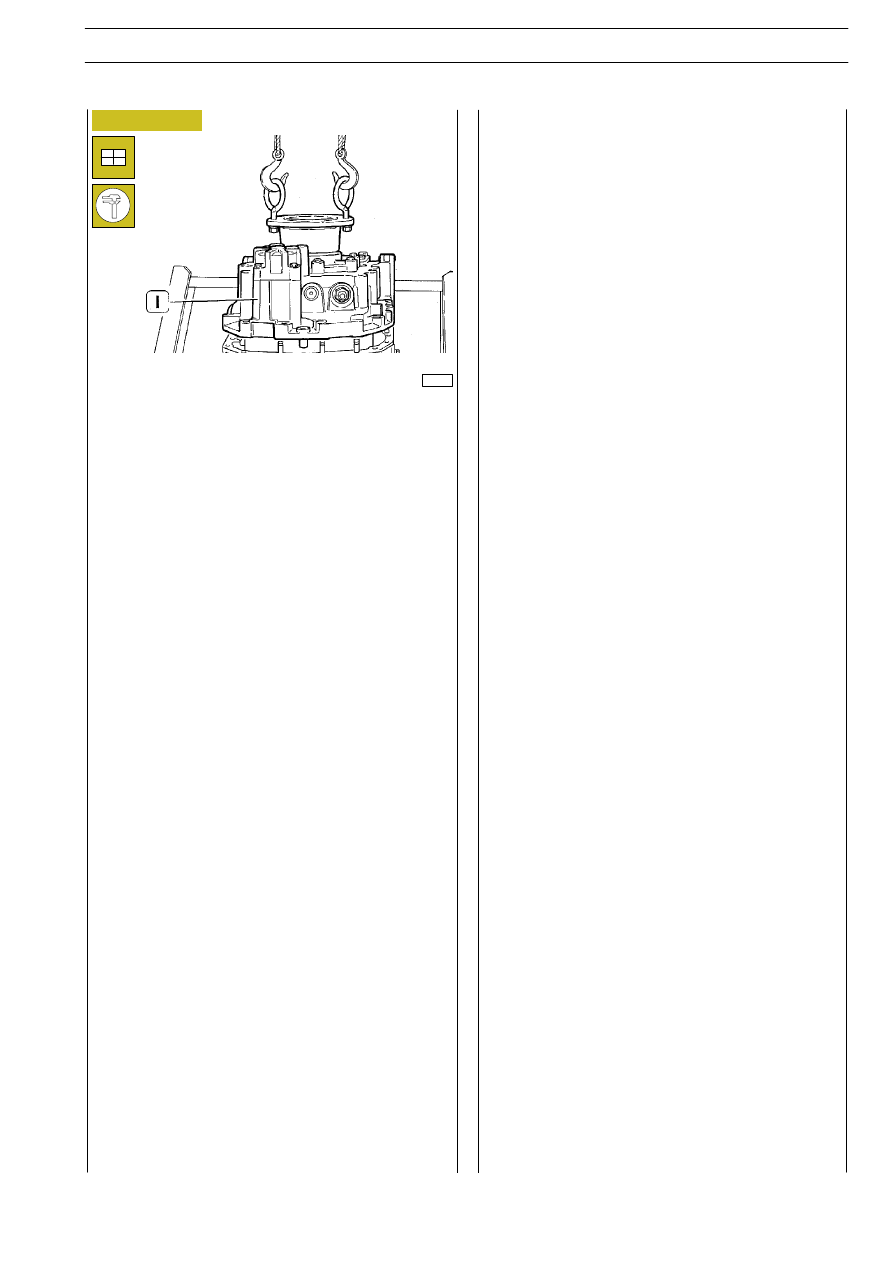

Riattaccare la scatola del G.R.E. (1) come descritto nel capitolo
relativo.
Montare la scatola comando cambio e collegare le tubazioni
nella posizione riscontrata allo smontaggio.
Montare l’interruttore per luci retromarcia.
Togliere il cambio dal cavalletto rotativo e montare il coper-
chio laterale sull’apertura dell’ingranaggio di rinvio della retro-
marcia.
Rifornire il cambi dell’olio di lubrificazione della quantità e qua-
lità prescritta.

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

83

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

84

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

84/1

S

TRALIS

AT/AD

CAMBI DI VELOCITÀ ZF 9 S 109 — 16 S 109 con Intarder

Print 603.93.333/A

Revi — Ottobre 2005

Cambi di velocità:
ZF 9 S 109 con Intarder
ZF 16 S 109 con Intarder

Pagina

CARATTERISTICHE E DATI

84/3

. . . . . . . . . . . . . . . .
