Iveco Stralis AT/AD. Manuale - parte 58

86925

86934

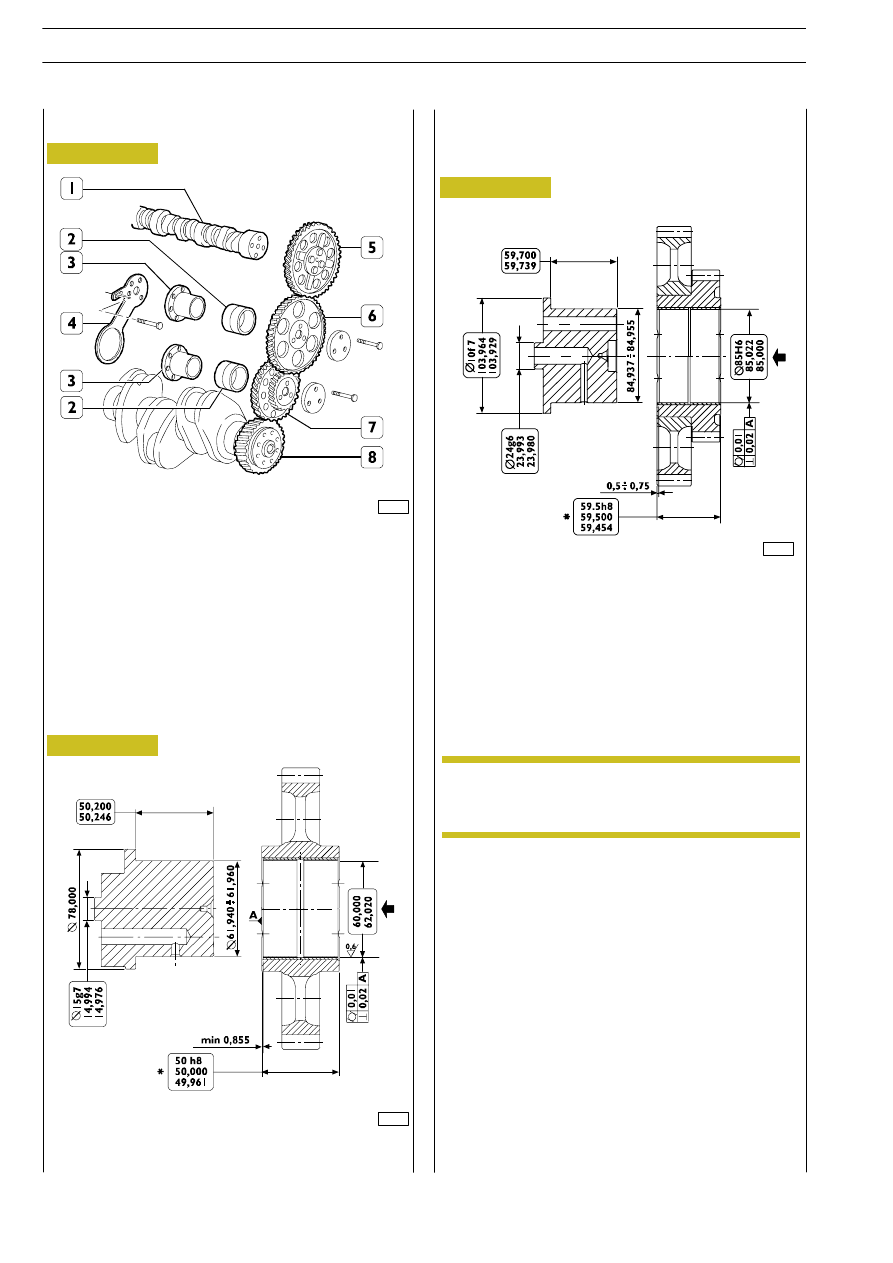

PARTICOLARI COMPONENTI COMANDO

DISTRIBUZIONE

1. Albero distribuzione — 2. Boccola — 3. Perno — 4. Bielletta

— 5. Ingranaggio comando albero distribuzione — 6. Ingranag-

gio di rinvio — 7. Ingranaggio doppio di rinvio —

8. Ingranaggio conduttore albero motore.

Comando distribuzione

541253

Perno ingranaggio di rinvio

541252

Ingranaggio di rinvio

87258

541253

Perno ingranaggio doppio di rinvio

541252

Ingranaggio doppio di rinvio

541254

Sostituzione boccole

Le boccole degli ingranaggi raffigurati nelle Figura 133 —
Figura 134 possono essere sostituite quando usurate. Dopo
aver piantato la boccola, eseguire l’alesatura per ottenere il
diametro indicato in Figura 133 oppure Figura 134.

Il piantaggio della boccola nell’ingranaggio, deve es-
sere eseguito nel senso della freccia posizionandola
alla quota indicata in Figura 133 oppure Figura 134.

Giuoco nominale di montaggio perni/boccole ingranaggi:
Figura 133 — 0,040

÷ 0,080 mm

Figura 134 — 0,045

÷ 0,085 mm.

Figura 132

Figura 133

Figura 134

NOTA

192

MOTORE F3A

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

5412

DISTRIBUZIONE

47506

47505

47507

Figura 135

Figura 136

Figura 137

541211

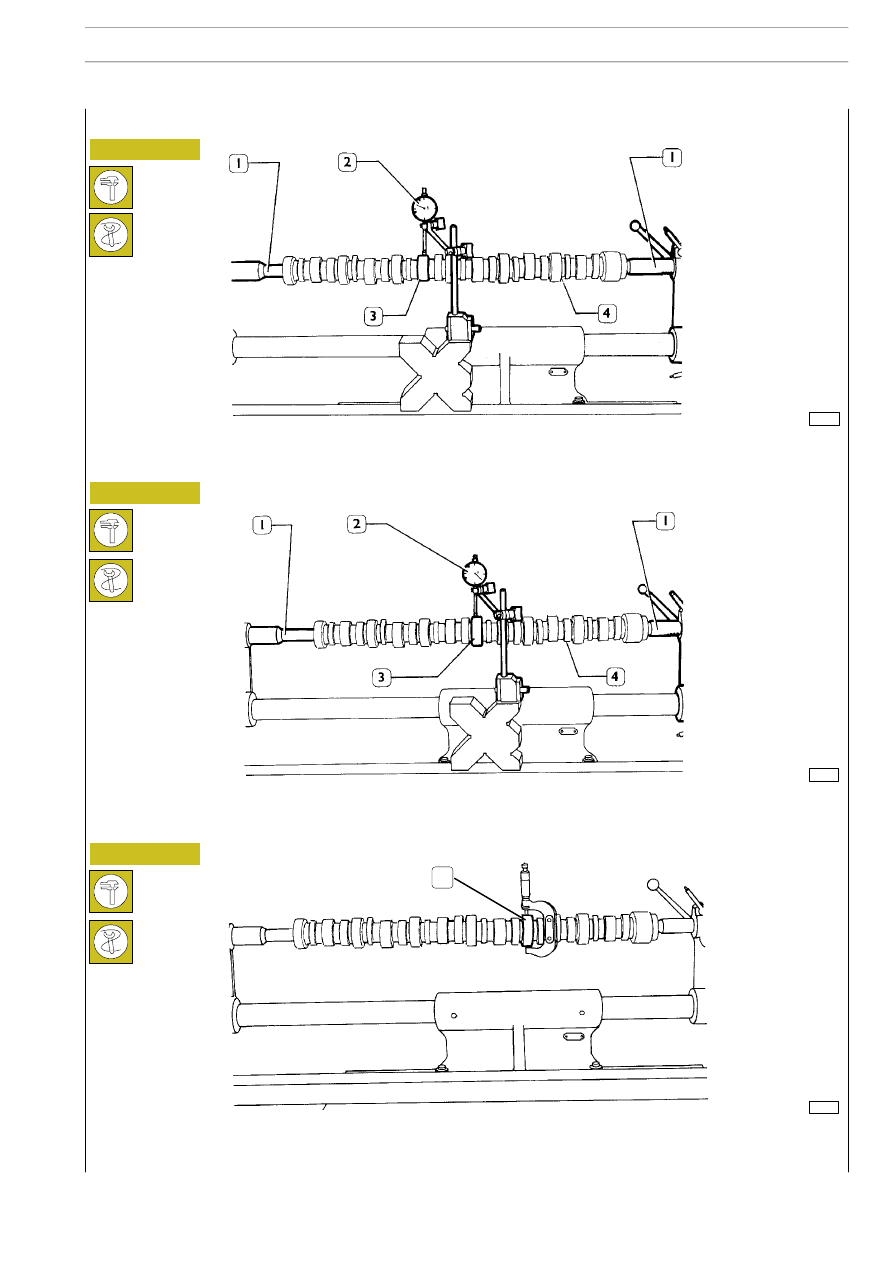

Controllo alzata eccentrici e allineamento perni

Sempre con l’albero distribuzione (4) disposto sulle contropunte (1), controllare mediante comparatore centesimale (2) l’allinea-
mento dei perni di supporto (3); esso non deve risultare superiore a 0,035 mm. Riscontrando un disallineamento superiore proce-
dere alla sostituzione dell’albero.

Per controllare il giuoco di montaggio, misurare il diametro interno delle boccole e il diametro dei perni (1) dell’albero distribuzione,
dalla differenza si ricaverà il reale giuoco esistente.
Riscontrando giuochi superiore a 0,150 mm sostituire le boccole e se necessario anche l’albero distribuzione.

Disporre l’albero distribuzione (4) sulle contropunte (1) e controllare mediante comparatore centesimale (2) l’alzata degli eccentrici (3),
i valori sono riportati nella tabella a pag. 135.

1

MOTORE F3A

193

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

541210

Albero distribuzione

Le superfici delle boccole non devono presentare tracce di
ingranamento o rigature in caso contrario sostituirle.
Misurareconalesametroildiametrointernodelleboccole,

60626

60627

Figura 138

Figura 139

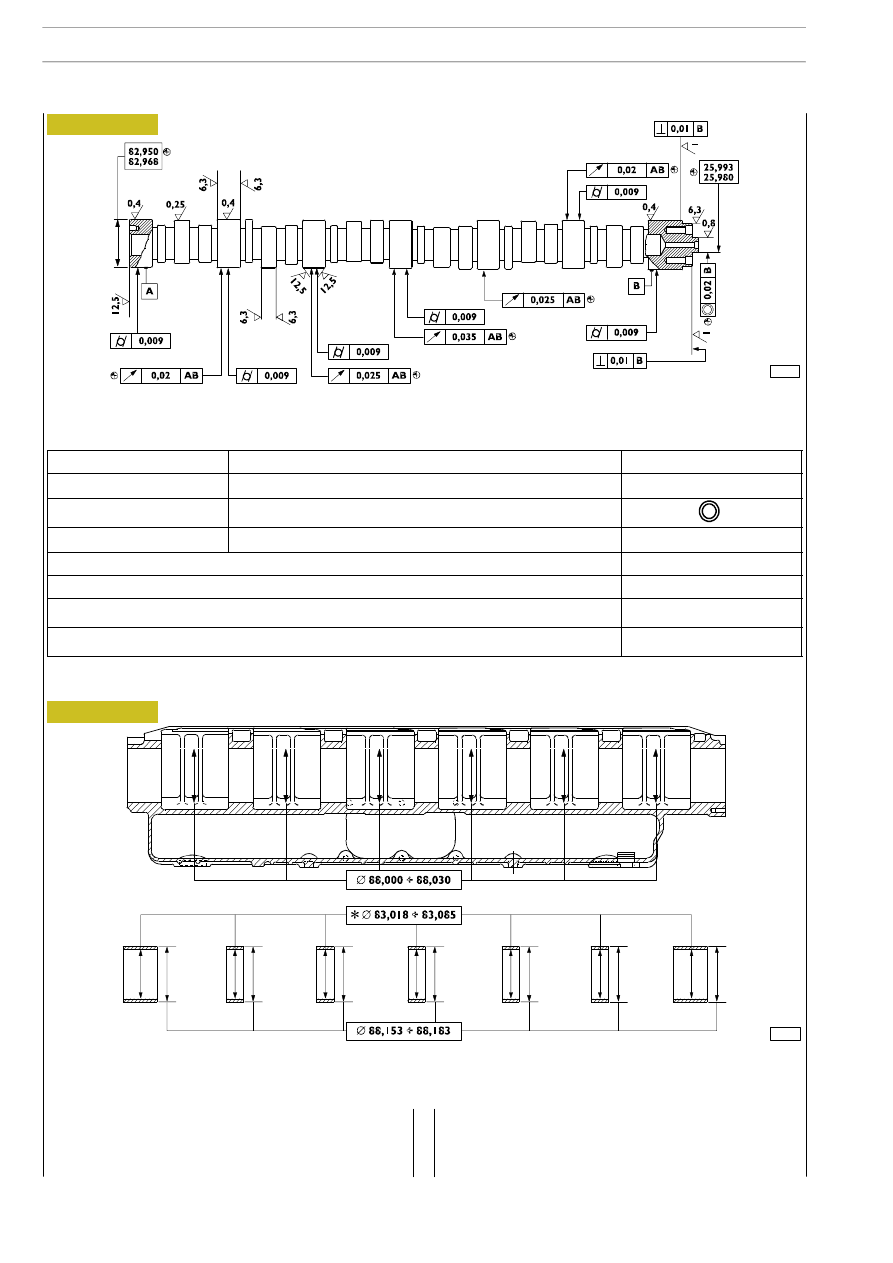

DATI PRINCIPALI DELL’ALBERO DISTRIBUZIONE E TOLLERANZE

Le superfici dei perni di supporto dell’albero e quelle degli eccentrici devono essere levigatissime; se invece presentano tracce

di ingranamento e rigature conviene sostituire l’albero e relative boccole.

DATI PRINCIPALI DELLE BOCCOLE PER ALBERO DISTRIBUZIONE E RELATIVE SEDI SULLA TESTA CILINDRI

* Diametro interno boccole dopo il piantaggio

541213

Boccole

riscontrando un valore superiore a quello tollerabile proce-
dere alla sostituzione delle stesse.
Per lo smontaggio e il montaggio delle boccole far uso di ap-
propriato battitoio 99360499.

194

MOTORE F3A

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

‘

541210

Albero distribuzione

TOLLERANZE

CARATTERISTICA OGGETTO DI TOLLERANZA

SIMBOLO GRAFICO

DI ORIENTAMENTO

Perpendicolarità

⊥

DI POSIZIONE

Concentricità o coassialità

DI OSCILLAZIONE

Oscillazione circolare

↗

CLASSE DI IMPORTANZA ATTRIBUITA ALLE CARATTERISTICHE DEL PRODOTTO

SIMBOLO GRAFICO

CRITICA



IMPORTANTE

⊕

SECONDARIA

⊝

77795

71721

Figura 140

Figura 141

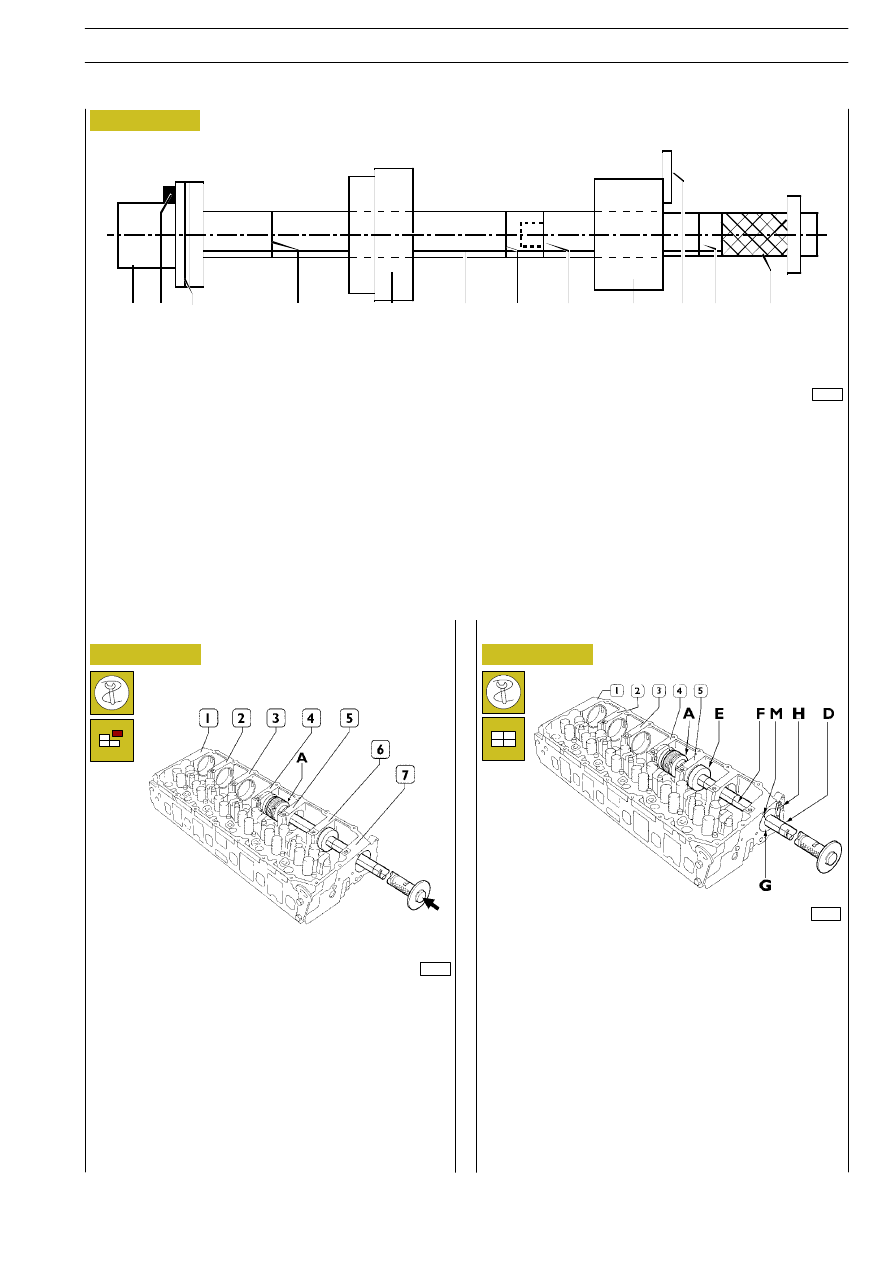

A

=

Battitoio con sede per boccole da inserire/estrarre.

B

=

Grano di posizionamento boccole.

C

=

Riferimento per corretto inserimento settima boccola.

D

=

Riferimento per corretto inserimento boccole 1, 2, 3, 4, 5, 6 (tacche di colore rosso).

E

=

Boccola guida.

F

=

Linea guida.

G

=

Boccola guida da fissare al supporto della settima boccola.

H

=

Piastrina fissaggio boccola G alla testa cilindri.

I

=

Impugnatura.

L

=

Giunzione prolunga.

Assemblare il battitoio completo di prolunga.
Per inserire le boccole 1, 2, 3, 4 e 5 procedere come segue:
4 Posizionare la boccola da inserire sul battitoio (A) facen-

do coincidere il grano (B) (Figura 140) su di esso presente
con la sede riportata sulla boccola.

5 Posizionare la boccola guida (E) e fissare la boccola guida

(G) (Figura 140) sulla sede della 7

a

boccola, mediante la

piastrina (H).

6 Durante la fase di piantaggio della boccola fare collimare la

tacca (F) con la tacca (M). Così facendo, a piantaggio
ultimato, il foro presente sulla boccola per la lubrificazione
coincide con il condotto dell’olio presente sulla sua sede.
Il piantaggio della boccola risulta terminato quando la 1

a

tacca rossa di riferimento (D) si trova a filo boccola guida
(G).

71725

Figura 142

L’ordine di smontaggio delle boccole risulta essere 7, 6, 5, 4,
3, 2, 1. Le boccole vengono sfilate dal lato anteriore delle
singole sedi. Lo smontaggio non richiede la prolunga del
battitoio per le boccole 5, 6 e 7 e non è necessario l’impiego
della boccola guida.
Per le boccole, 1, 2, 3, 4 si deve utilizzare la prolunga e le
boccole guida.
Posizionare il battitoio con precisione durante la fase di
smontaggio.

Smontaggio

Montaggio

Anteriore

Posteriore

A B C

D

E

F

D

L

G

H D

I

MOTORE F3A

195

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Sostituzione boccole per albero distribuzione mediante battitoio 99360499
