Iveco Stralis AT/AD. Manuale - parte 34





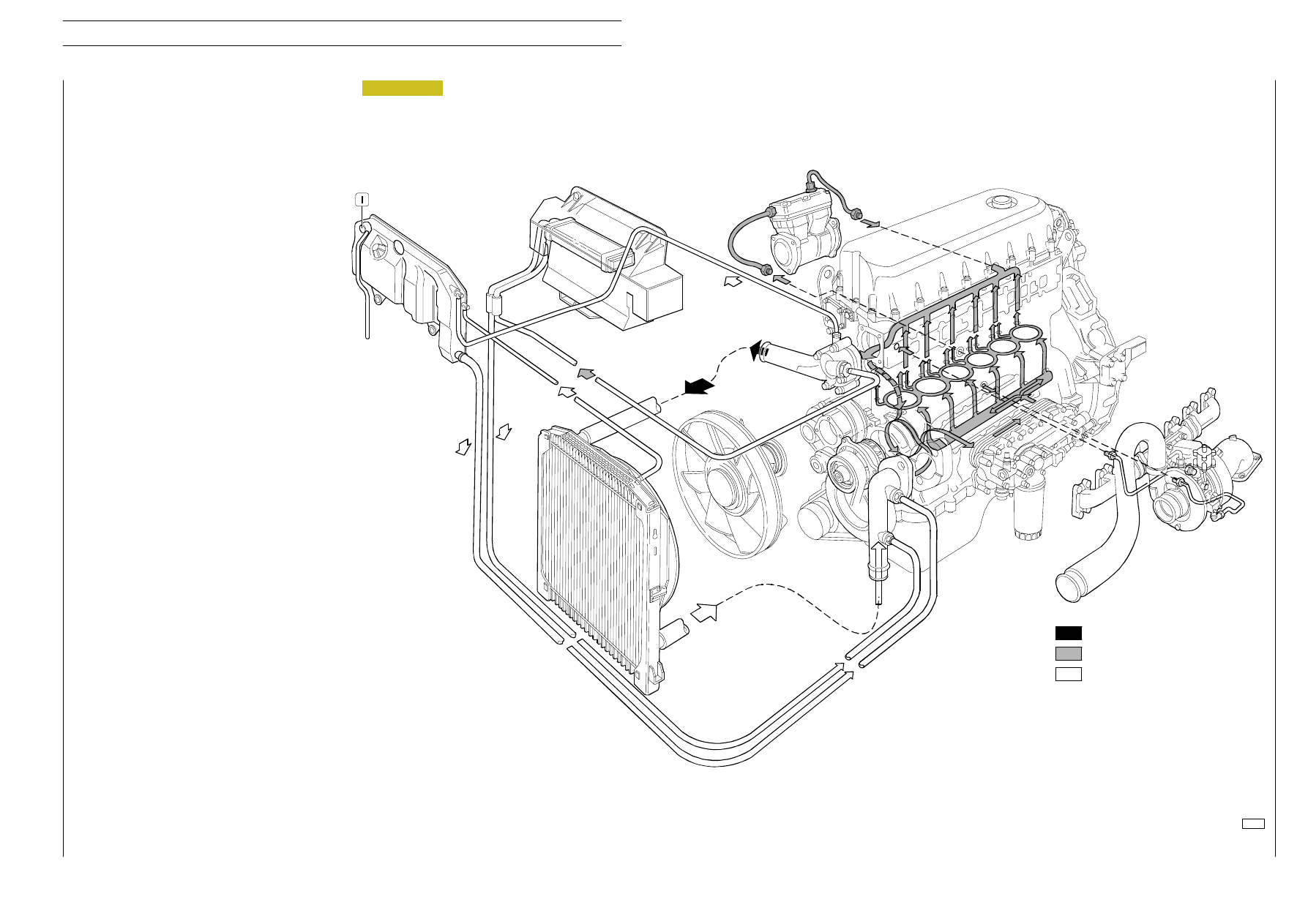

Figura 212

Descrizione

L’impianto di raffreddamento del motore è del tipo a
circolazione forzata a circuito chiuso e può essere collegato,
se il veicolo è provvisto, al riscaldatore supplementare e allo
scambiatore di calore dell’intarder.
Esso è costituito principalmente dai seguenti componenti:
- un serbatoio di espansione il cui tappo (1) ha incorpora-

to due valvole: una di scarico e una di immissione, che
regolano la pressione dell’impianto;

- un sensore di livello liquido di raffreddamento posto alla

base del serbatoio di espansione a due punti di inserzio-
ne:

veicoli guida destra:

D

punto di inserzione per sonda S1

6,2 litri

D

punto di inserzione per sonda S2

3,7 litri

veicoli guida sinistra:

D

punto di inserzione per sonda S1

6 litri

D

punto di inserzione per sonda S2

3,7 litri

- un modulo di raffreddamento motore per dissipare il ca-

lore sottratto al motore dal liquido di raffreddamento
con scambiatore di calore per intercooler.

- uno scambiatore di calore per raffreddare l’olio di lubrifi-

cazione;

- una pompa acqua del tipo centrifuga incorporata nel ba-

samento motore;

- un elettroventilatore costituito da un giunto elettroma-

gnetico a due velocità sul cui albero ruota folle un mozzo
dotato di una piastra metallica mobile assialmente, e sul
quale è montata la ventola. Esso è gestito elettronica-
mente dal sistema Multiplex del veicolo;

- un termostato a 3 vie che regola la circolazione del liqui-

do di raffreddamento.

Funzionamento

La pompa acqua azionata tramite una cinghia poli—V
dall’albero motore invia il liquido di raffreddamento nel
basamento e con maggior prevalenza nella testa cilindri.
Quando la temperatura del liquido raggiunge e supera la
temperatura di funzionamento provoca l’apertura del
termostato e da questo il liquido viene canalizzato al
radiatore e raffreddato dalla ventola.
La pressione all’interno dell’impianto dovuta alla variazione
della temperatura è regolata dalle valvole di scarico e di
immissione incorporate nel tappo (1) di introduzione del
serbatoio di espansione.
La valvola di scarico ha una duplice funzione:
- mantenere l’impianto in leggera pressione in modo da

elevare il punto in ebollizione del liquido refrigerante;

- scaricare in atmosfera l’eccesso di pressione che si deter-

mina in caso di elevata temperatura del liquido refrige-
rante.

La valvola di immissione ha la funzione di permettere il
travaso del liquido di raffreddamento dal serbatoio di
espansione al radiatore, quando, all’interno dell’impianto, si
crea una depressione dovuta alla riduzione di volume del
liquido di raffreddamento in conseguenza dell’abbassamento
di temperatura dello stesso.
Apertura valvola di scarico:

D

1

° sfiato

0,9

bar

D

2

° sfiato

1,2

bar

Apertura valvola di immissione

— 0,03

bar

Coppia di serraggio tappo (1)

8

± 1 Nm

Acqua in uscita dal termostato

Acqua in entrata alla pompa

Acqua in circolo nel motore

92824

+ 0,2

— 0,1

+ 0,2

— 0,1

+ 0

— 0,02

CIRCUITO DI RAFFREDDAMENTO VERSIONE SENZA INTARDER

Revi — Ottobre 2005

MOTORE F2B

105

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

5432

RAFFREDDAMENTO

Revi — Ottobre 2005

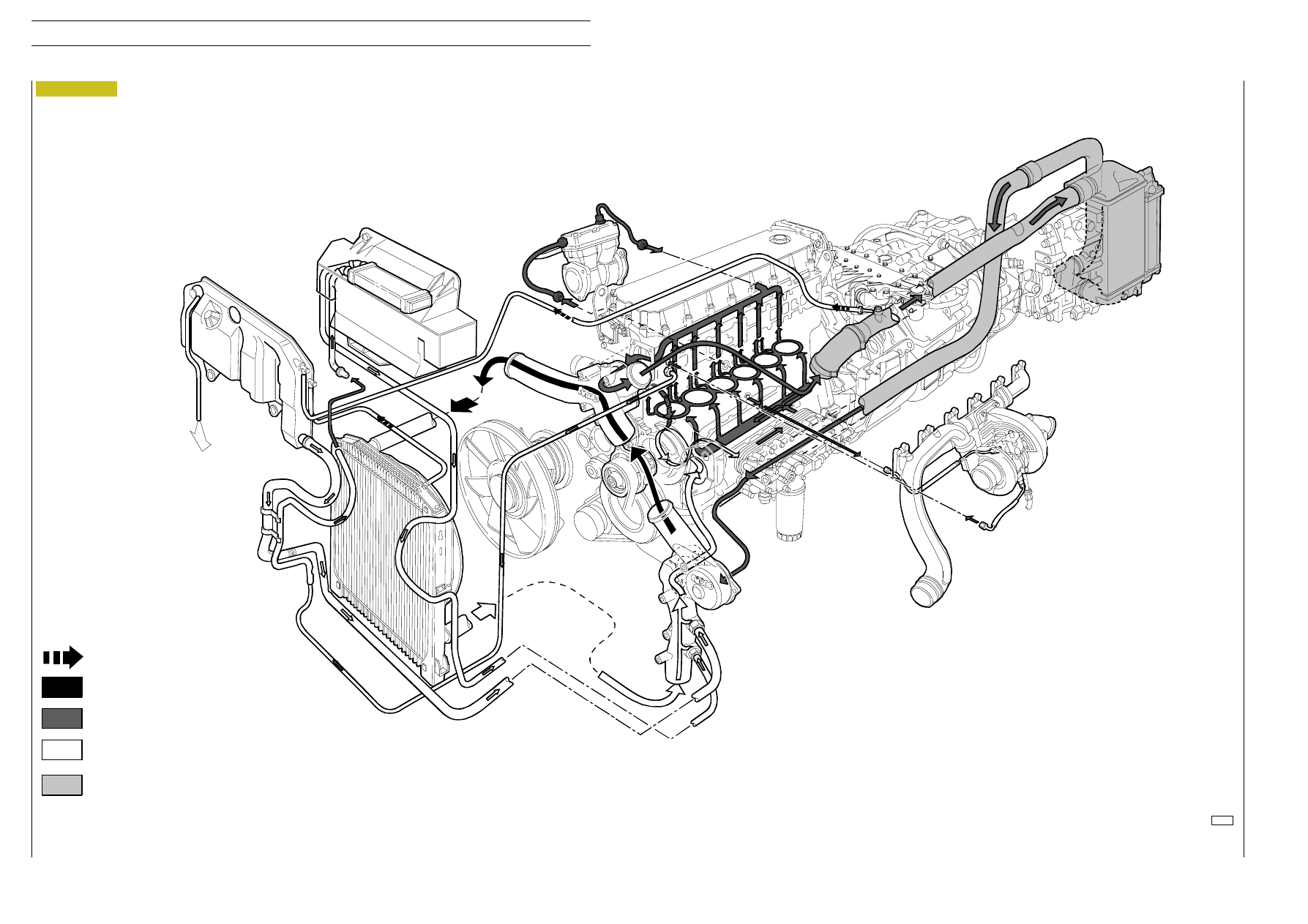

Figura 212/1

92825

Acqua in uscita da termostato

Acqua in entrata alla pompa

Acqua in circolo nel motore

Sfiato

Elementi specifici della versione con INTARDER

CIRCUITO DI RAFFREDDAMENTO VERSIONE CON INTARDER

106

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Revi — Ottobre 2005

SEZIONE GIUNTO ELETTROMAGNETICO

L’intervento del giunto elettromagnetico è in funzione:
- della temperatura del liquido di raffreddamento;
- pressione del fluido dell’impianto di climatizzazione (se

presente);

- potenza di rallentamento dell’intarder inserito (se pre-

sente).

Temperatura liquido di raffreddamento per:
- inserimento

93

°C

- disinserimento

88

°C

Con climatizzatore
Pressione fluido impianto di climatizzazione:
- inserimento 2

a

velocità

22 bar

Con intarder
Con potenza di frenatura inferiore al 41% della potenza mas-
sima.
Temperatura liquido di raffreddamento per:
- inserimento

93

°C

- disinserimento

88

°C

Con potenza di frenatura superiore al 41% della potenza
massima:
Temperatura liquido di raffreddamento per:
- inserimento 2

a

velocità

85

°C

- disinserimento

80

°C

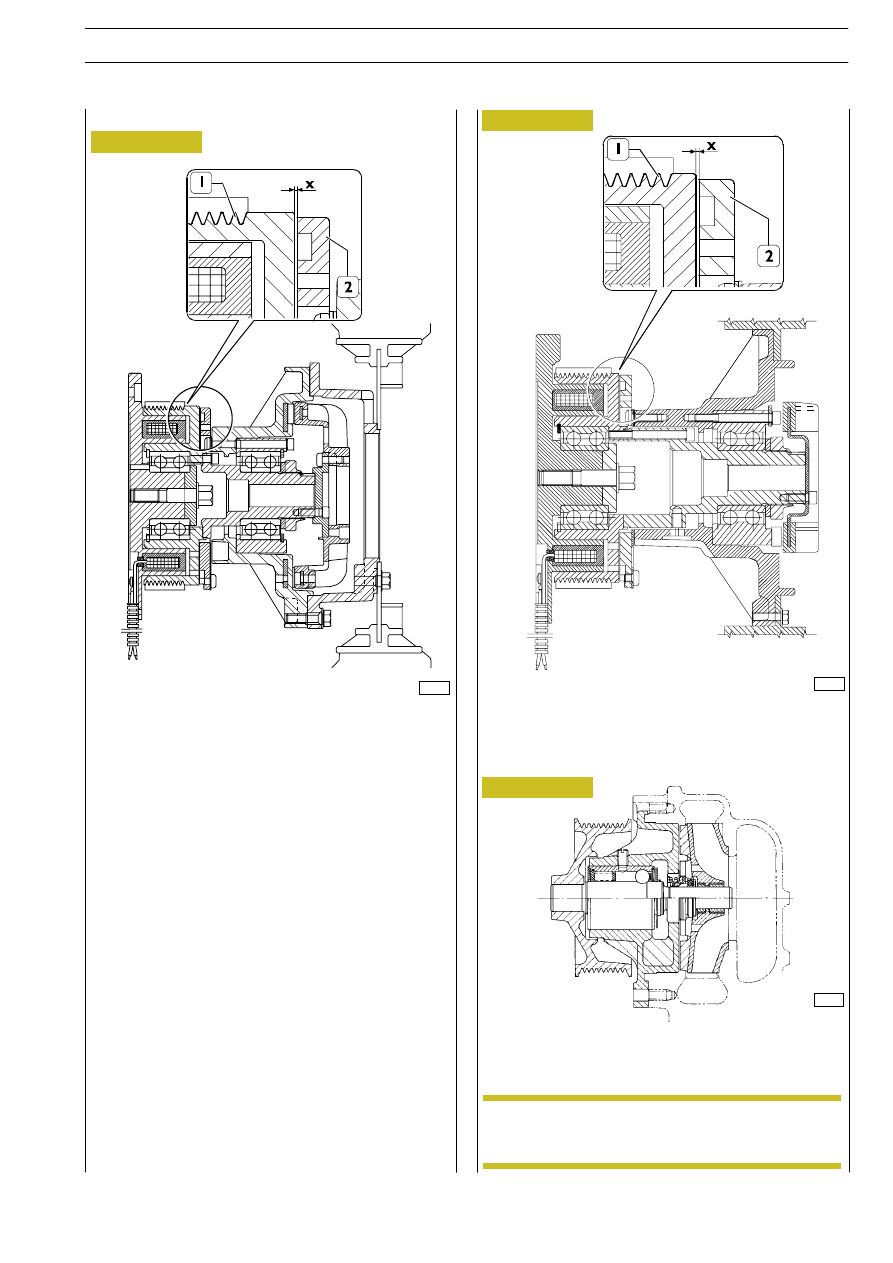

Figura 213

78842

543210

Giunto elettromagnetico

Con spessimetro controllare il traferro tra il gruppo ancora
(2) e la puleggia (1), esso non deve essere superiore a 2,5 mm.
Per la descrizione del funzionamento e interventi assistenziali
del giunto elettromagnetico, vedere Volume 3.

Figura 214

SEZIONE SULLA POMPA ACQUA

La pompa acqua è costituita da: girante, cuscinetto guarnizio-
ne e puleggia di comando.

44915

543210 Pompa acqua

Controllare che il corpo pompa non abbia crettature
o perdite d’acqua in caso contrario sostituire la pom-
pa acqua completa.

NOTA

Figura 213/1

92826

SEZIONE GIUNTO ELETTROMAGNETICO

NUOVA VERSIONE

MOTORE F2B

107

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

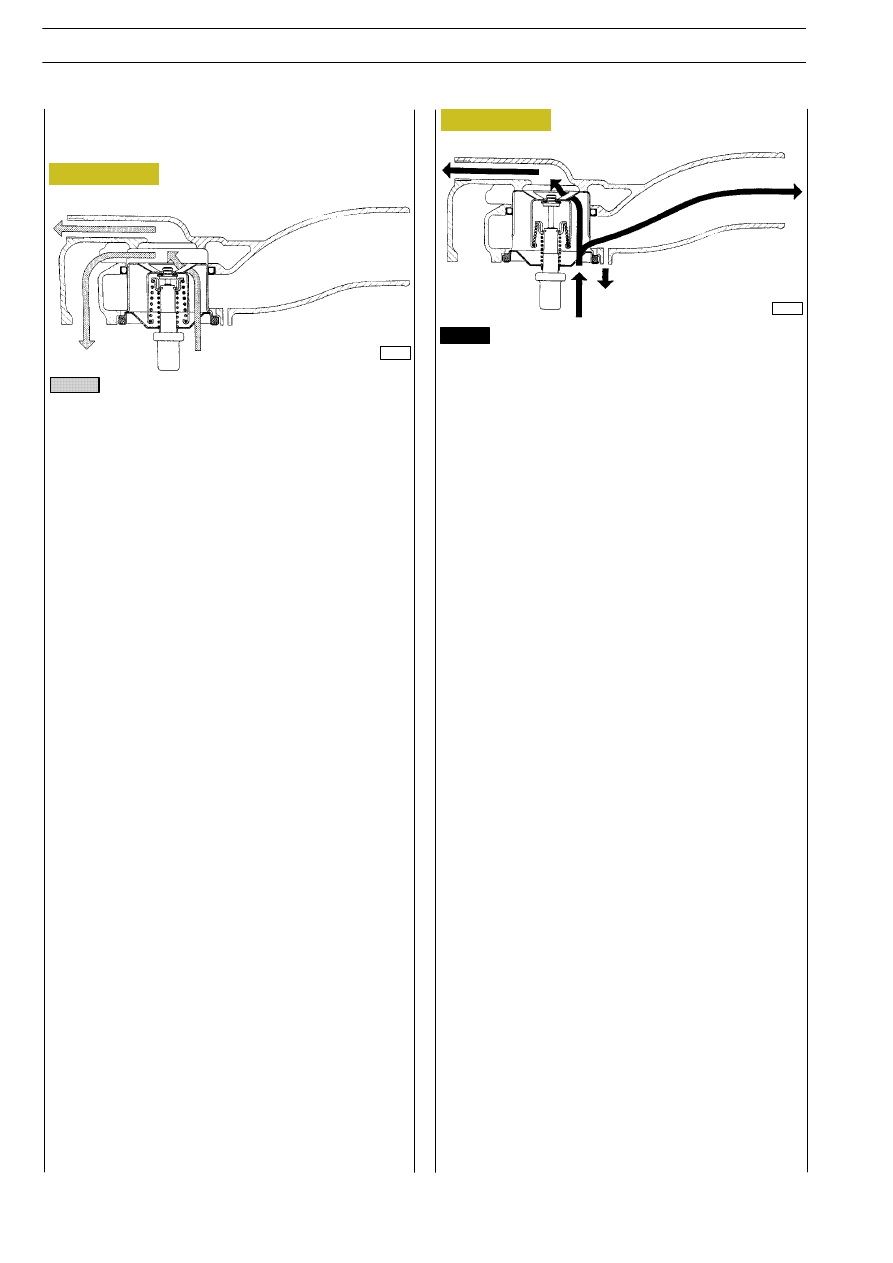

Figura 215

Figura 216

45357

Acqua in circolo nel motore

Acqua in uscita dal termostato

45358

AL RISCALDATORE

AL BY—PASS

DALLA TESTA

AL SERBATOIO DI

ESPANSIONE

DALLA TESTA

AL RADIATORE

543250 Termostato

AL RISCALDATORE

VISTA DEL FUNZIONAMENTO DEL TERMOSTATO

Controllare il funzionamento del termostato in caso di dub-
bio sostituirlo.

Temperatura di inizio corsa 84ºC

± 2ºC.

Corsa minima 15 mm a 94ºC

± 2ºC.

107/1

S

TRALIS

AT/AD

MOTORE F2B

Print 603.93.333/A

Revi — Ottobre 2005
