 ЗАДНИЙ МОСТ 452146/2D (R8174)

11

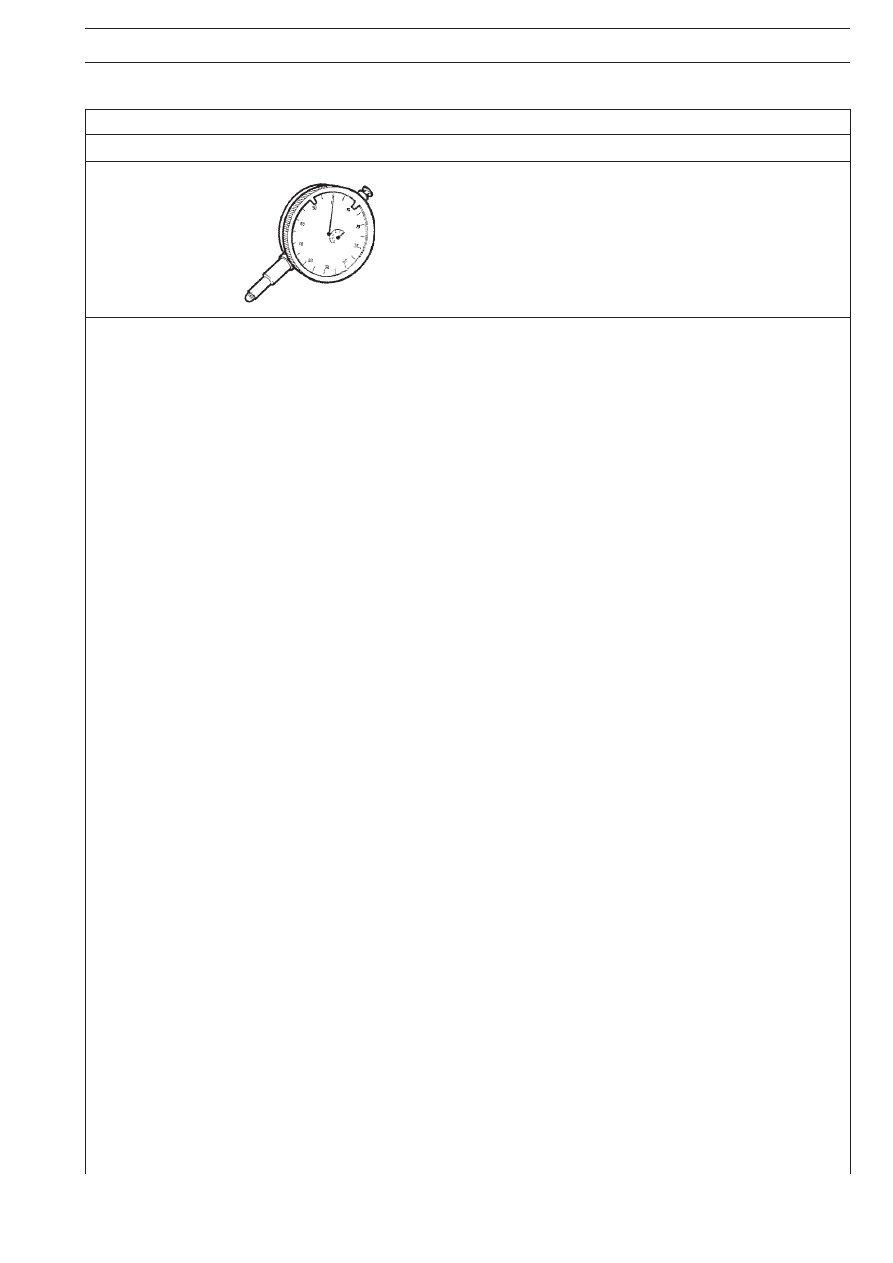

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99395603

Индикатор (0R5 мм)

12

 ЗАДНИЙ МОСТ 452146/2D (R8174)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

525010

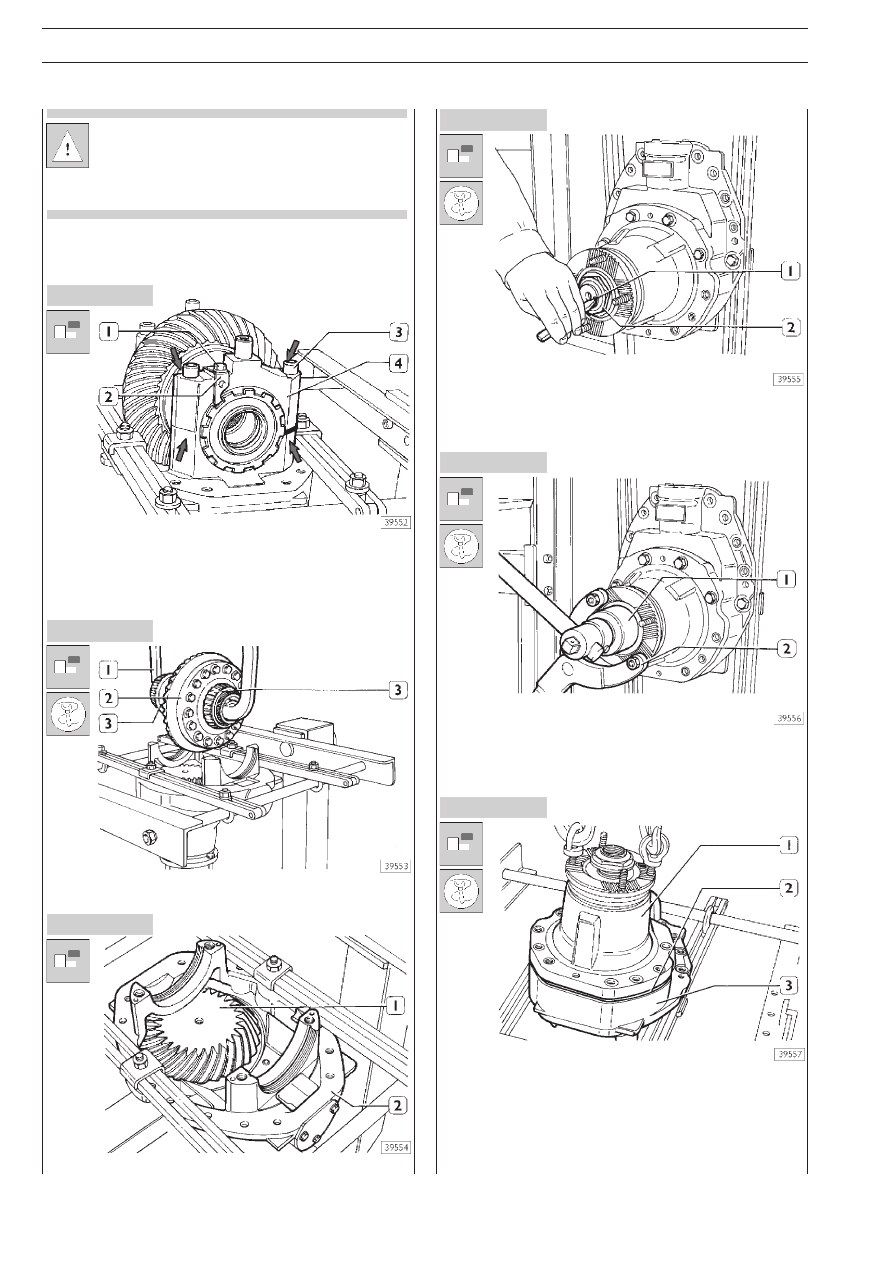

РЕМОНТ ЗАДНЕГО МОСТА

При ремонте ступиц колес, планетарных редуктоR
ров, полуосей и межосевого дифференциала опеR
рации по снятиюRустановке следует выполнять в соR
ответствии с инструкциями для мостов 451391/2D —
452191/2D — 453291/2D.

526210

РЕМОНТ МЕЖКОЛЕСНОГО
ДИФФЕРЕНЦИАЛА
Разборка

Термопистолетом 99305121 нагрейте места, указанные
стрелками, и отверните болт (1), закрепленный герметиком
LOCTITE. Снимите стопорную пластину (2). Отверните болR
ты (3), закрепленные герметиком LOCTITE. Снимите крышки (4)
подшипников и кольцевые регулировочные гайки.

С помощью захвата (1) и тали поднимите коробку диффеR
ренциала (2) в сборе с подшипниками (3).

Вид конической шестерни (1) в картере дифференциала (2).

Бородком удалите кернение (1) и отверните гайку (2), как
описано ниже.

Удерживая упорным рычагом 99370317 (2) фланец, осR
лабьте гайку крепления фланца ключом 99355081 (1).

Отверните болты крепления опоры ведущей конической
шестерни к картеру дифференциала.
Извлеките из картера дифференциала (3) опору (1) в сбоR
ре с ведущей шестерней; снимите прокладки (2), преднаR
значенные для регулировки положения пятна контакта в зубR
чатом зацеплении.

E

URO

T

RAKKER

 C

URSOR

 13

 ЗАДНИЙ МОСТ 452146/2D (R8174)

13

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

Рисунок 14

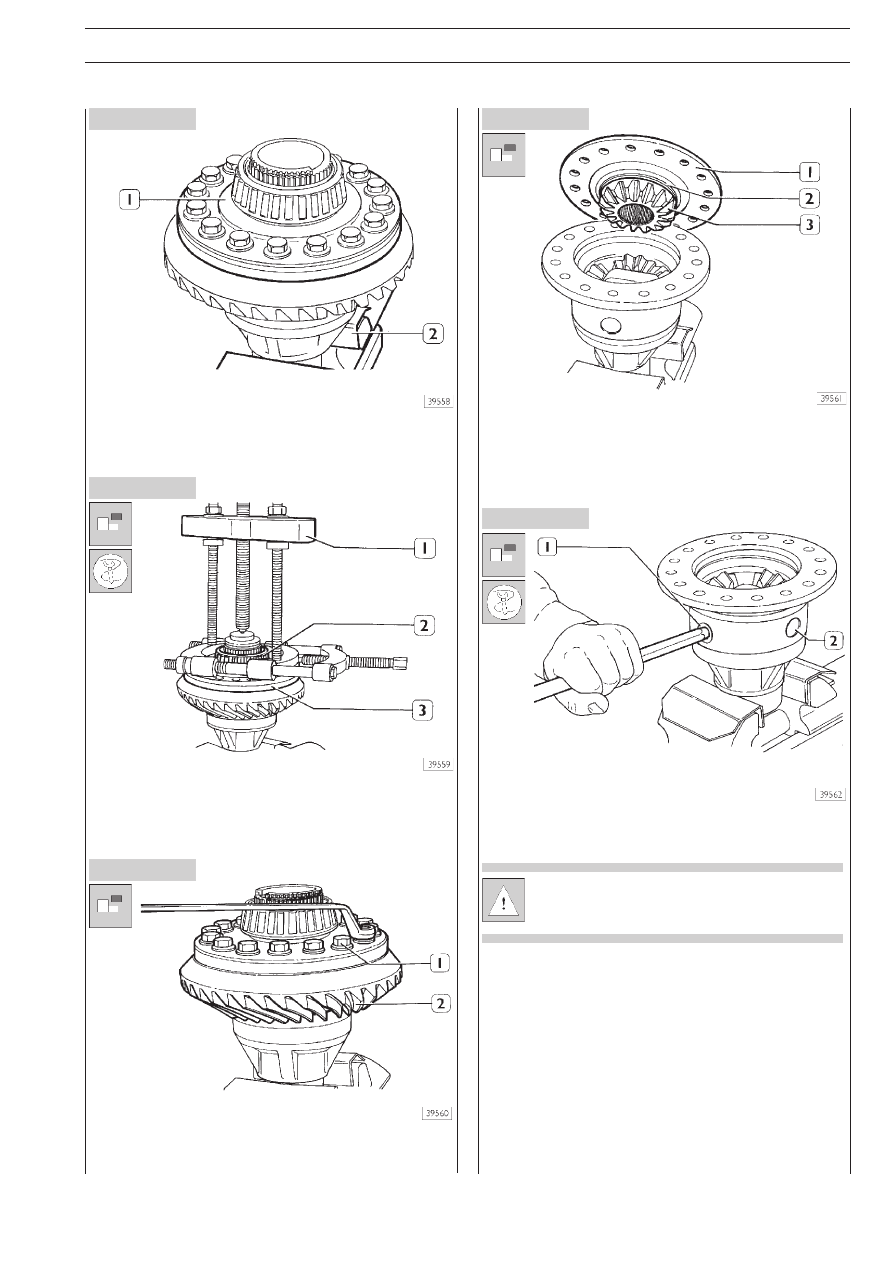

Разборка коробки дифференциала

Зажмите коробку дифференциала (1) в тиски (2).

Съемником 99348001 (1) извлеките из коробки дифференR
циала (3) подшипник (2) со стороны шлицев.

Отверните болты (1).
Бородком отсоедините ведомую коническую шестерню (2).

Снимите крышку коробки дифференциала (1).
Извлеките из коробки дифференциала полуосевую шестерR
ню (3) в сборе с опорной шайбой (2).

С помощью бородка извлеките длинную ось (1), затем две
коротких оси (2).

Точное положение длинной оси отмечено на креR
стовине длинной риской, а коротких осей — двумя
короткими рисками.

Снимите крестовину и четыре сателлита с опорными шайR
бами.
Извлеките вторую полуосевую шестерню и опорную шайбу.

14

 ЗАДНИЙ МОСТ 452146/2D (R8174)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 15

Рисунок 16

Рисунок 17

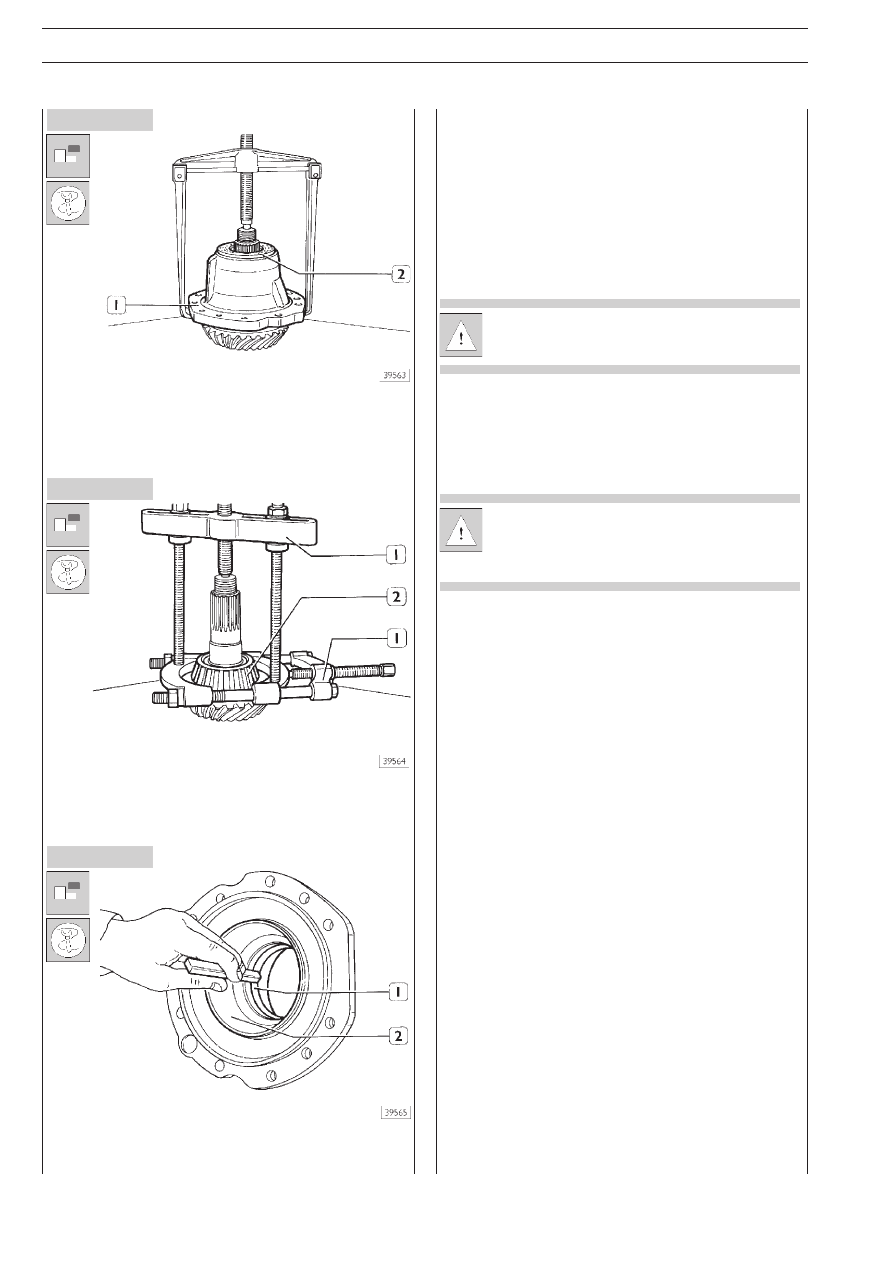

Разборка опоры ведущей конической шестерни

Съемником, установленным как показано на рисунке, изR
влеките ведущую коническую шестерню с подшипником и
регулировочной шайбой. Извлеките сальник (2).

Съемником 99348001 (1) снимите подшипник (2) с вала
конической шестерни.

С помощью бородка выбейте из опоры наружные кольца
переднего и промежуточного подшипников (1 и 2). Снимите
сальник.

ПРОВЕРКА ДЕТАЛЕЙ ДИФФЕРЕНЦИАЛА

Тщательно очистите все детали дифференциала. Смажьте
подшипники и убедитесь, что ролики и сепараторы вращаR
ются плавно, без заедания. Проверьте контактные поверхR
ности ведомой шестерни и коробки дифференциала и убеR
дитесь, что ведомая шестерня установлена правильно. НеR
параллельность этих поверхностей может послужить причиR
ной ослабления болтов крепления ведомой шестерни, что
приведет к выходу узла из строя.

Тщательно очистите резьбу всех болтов, чтобы
обеспечить точную регулировку и момент затяжки.

Убедитесь, что шлицы на валу ведущей конической шестерR
ни, на которые устанавливается фланец, не изношены.
В случае необходимости замените ведущую коническую
шестерню.

Если необходимо заменить ведущую или ведомую
шестерню, следует заменять обе детали одновреR
менно, так как они являются прецизионно подобR
ранной парой и поставляются в комплекте.

Проверьте сателлиты с соответствующими опорными шайR
бами, а также крестовину и полуосевые шестерни с соотR
ветствующими опорными шайбами. Замените все детали
уплотнения и стопорные шайбы на новые.
