12

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

E

URO

T

RAKKER

 C

URSOR

 13

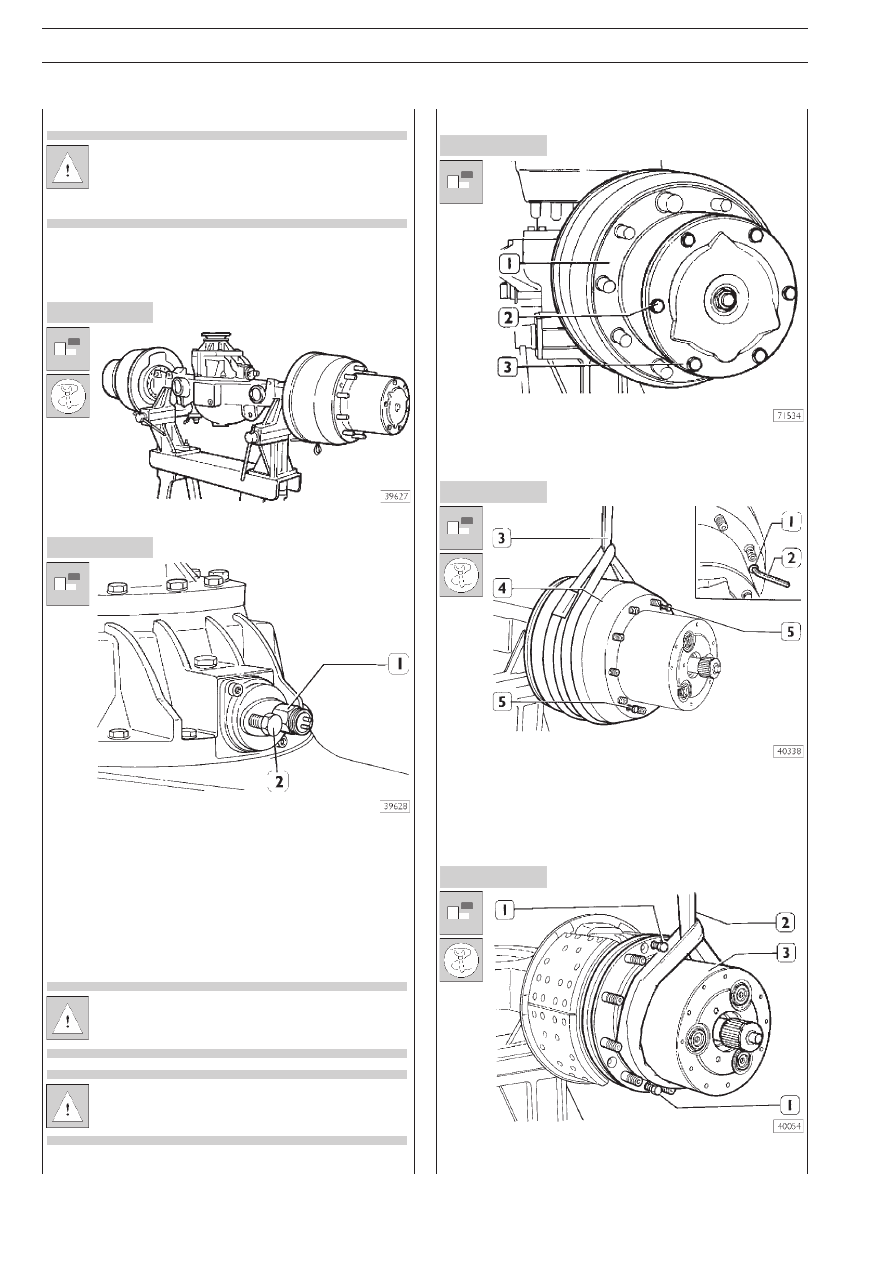

Рисунок 5

Рисунок 6

525010

РЕМОНТ ЗАДНИХ МОСТОВ

Разборка

Полуоси — тормозные барабаны и колодки — саE
пун — дифференциал — ступицы колес и планетарE
ные редукторы можно снимать и устанавливать, не
снимая мост с автомобиля.

Перед тем как установить мост в сборе на ремонтный
стенд, слейте масло, отвернув нижнюю пробку в картере
моста.

Установите мост в сборе на стенд 99322215.

Заблокируйте скользящую муфту включения блокировки
дифференциала.
Для этого извлеките штуцер (2) из рабочего цилиндра и заE
верните вместо него болт (1) (M14

× 1,5).

Проверните шестерни моста, чтобы обеспечить зацепление
между скользящей и неподвижной муфтой; это позволит изE
бежать непроизвольного смещения муфты при снятии полуE
осей.

Подставьте под ступицу колеса емкость для сбора
вытекающего масла.

Перед тем, как извлечь вал полуоси, убедитесь, что
болт (2, рис. 6) затянут.

Разборка планетарного колесного редуктора

Рисунок 7

Отверните болты (1), снимите крышку (3) и слейте масло в
приготовленную емкость.

Рисунок 8

Рисунок 9

Шестигранным ключом (2) выверните два болта (1) креплеE
ния барабана; на их место заверните упорные болты (5).
Затяните упорные болты и отделите барабан (4) от ступицы,
с помощью стропа (3) и тали приподнимите и снимите баE
рабан.

Отверните болты крепления водила (3); заверните упорные
болты (1) и с помощью стропа (2) и тали снимите водило (3).

E

URO

T

RAKKER

 C

URSOR

 13

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

13

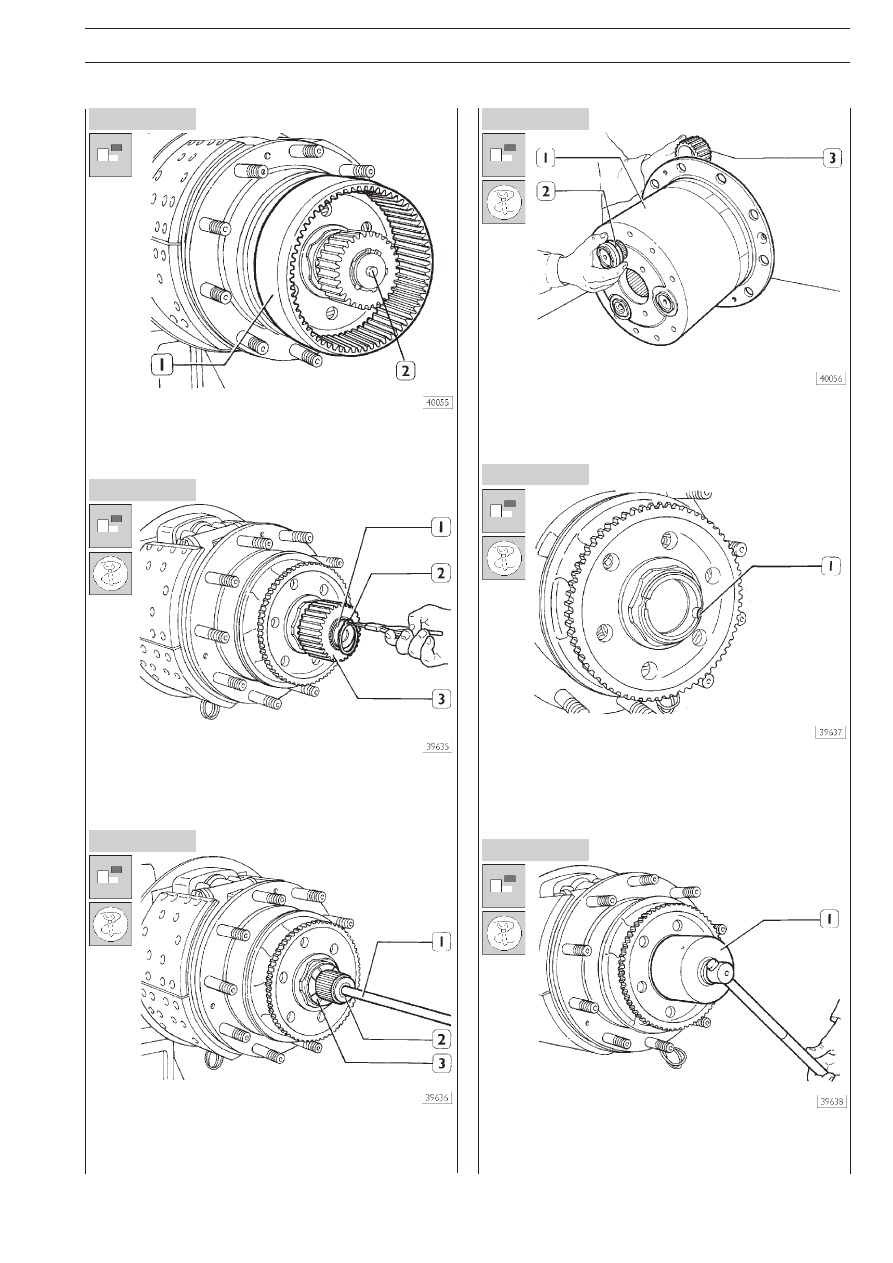

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

Снимите кольцевую шестерню (1) со второй солнечной
шестерни. Извлеките опорный палец (2).

Подходящими плоскогубцами снимите стопорное кольцо
(2) и солнечную шестерню (3) с вала полуоси (1).

Установите приспособление 99374451 (1) в гнездо опорE
ного пальца и извлеките вал полуоси (2) из втулки подшипE
ника. Снимите опорную шайбу (3).

Извлеките оси (2) из водила (1). Извлеките сателлиты (3) из
водила (1), ролики и опорные шайбы.

Разборка ступицы колеса

Соответствующим бородком удалите кернение (1) на регуE
лировочной гайке.

Ключом 99354207 (1) отверните регулировочную гайку.

14

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

E

URO

T

RAKKER

 C

URSOR

 13

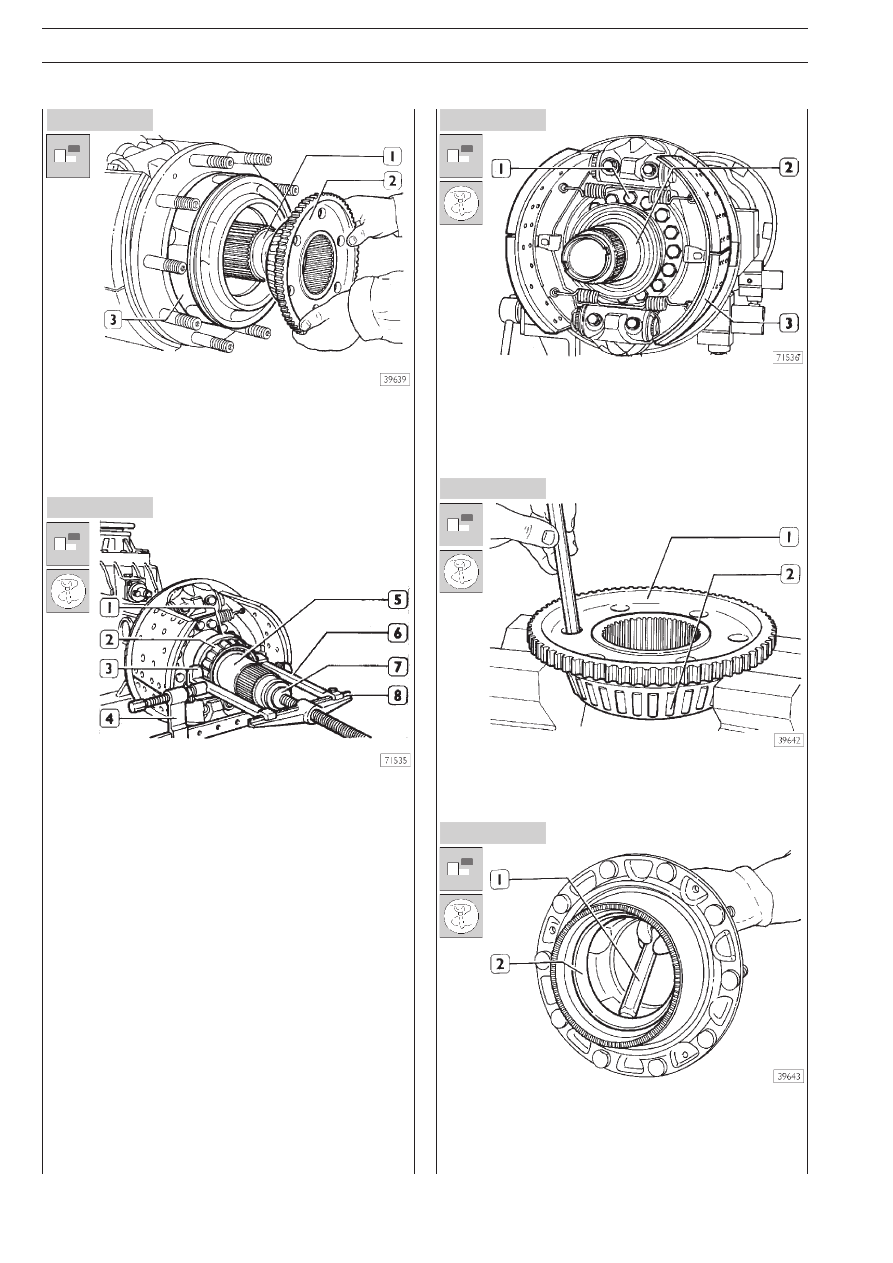

Рисунок 16

Рисунок 17

Рисунок 18

Рисунок 19

Рисунок 20

Снимите вторую солнечную шестерню (2) в сборе с подE
шипником и ступицей колеса (3) с втулки (1) подшипника.

Убедитесь, что поверхность кольца (1), прижимающего
сальник ступицы, не повреждена и не изношена. При необE
ходимости замените кольцо (1).
Съемником, состоящим из траверсы 99341003 (8), захваE
тов 99341023 (3), лап 99341020 (6), струбцины
99341015 (4) и упорного блока 99345053 (7), снимите
кольцо (заменив при необходимости) и/или внутреннее
кольцо (2) конического подшипника со втулки (5).

Проверьте втулку подшипника (2). Если она повреждена,
замените ее в следующем порядке.
Отверните болты (1) и снимите фланец тормозного мехаE
низма (3) и втулку (2) подшипника.

Вставив бородок в отверстия во второй солнечной шестерE
не, снимите наружный конический роликовый подшипник (2)
со второй солнечной шестерни (1).

С помощью универсального бронзового бородка (1) извлеE
ките наружное кольцо (2) внутреннего подшипника. СледуE
ет также извлечь сальник. Таким же образом извлеките наE
ружное кольцо наружного подшипника. При необходимоE
сти, снимите задающее колесо.

E

URO

T

RAKKER

 C

URSOR

 13

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

15

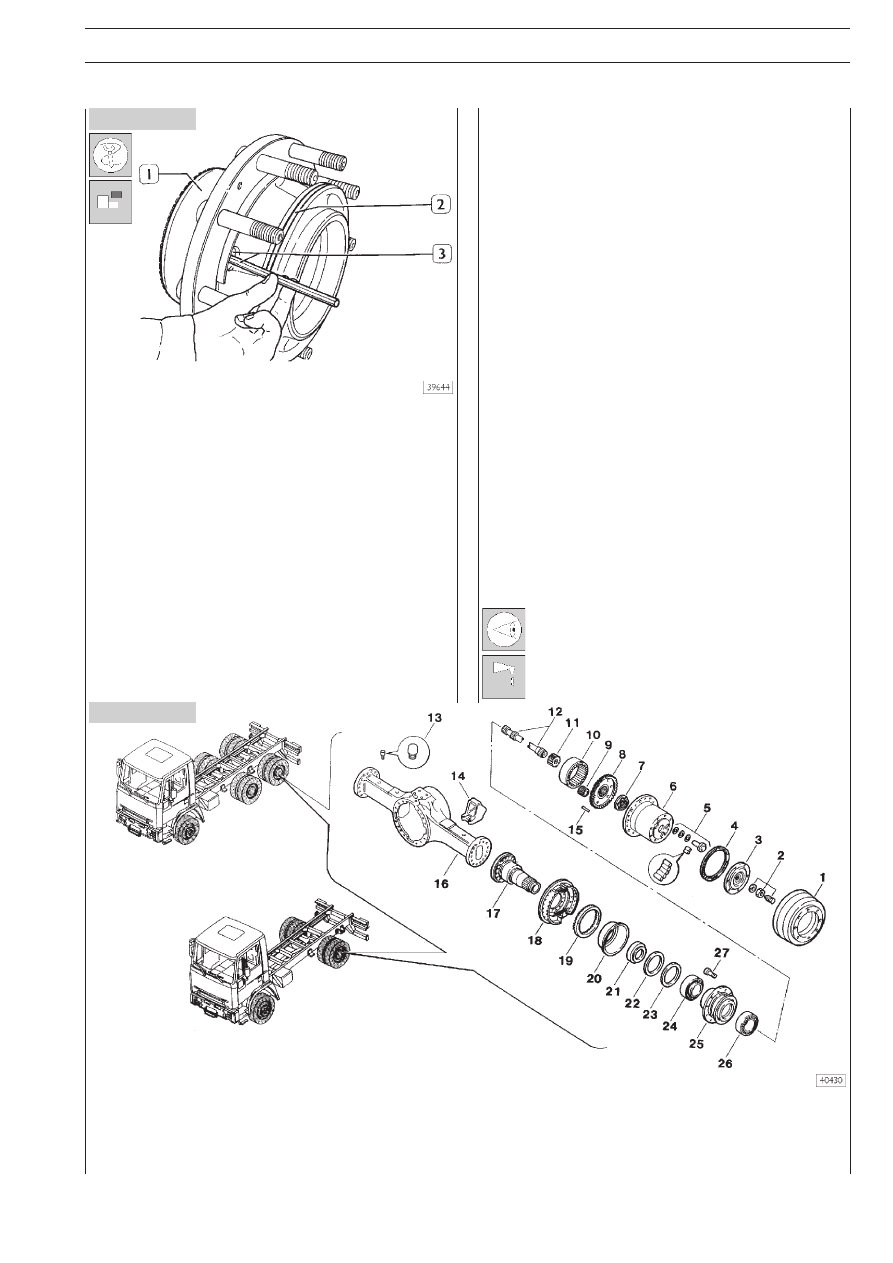

Рисунок 21

Рисунок 22

Проверьте масляный коллектор (1) и замените, если он поE
врежден. Для того чтобы снять коллектор, вставьте бородок
в прорези в ступице (3). Снимите сальник (2).

ОЧИСТКА И ПРОВЕРКА ДЕТАЛЕЙ КОЛЕСНОЙ
СТУПИЦЫ И ПЛАНЕТАРНОГО РЕДУКТОРА

Тщательно очистите все детали колесной ступицы.
Проверьте, не деформированы ли валы полуосей.
При необходимости выпрямите валы полуосей гидE
равлическим прессом; если выпрямить вал не удаE
ется, замените полуоси.
Проверьте шпильки крепления колеса: если резьба
на них повреждена или деформирована, шпильки
следует заменить. Для того чтобы снять и устаноE
вить шпильки, воспользуйтесь прессом.
Завершив сборку, убедитесь, что отклонение шпиE
лек от перпендикуляра не превышает 0,3 мм.
Смажьте подшипники и убедитесь, что ролики и сеE
параторы вращаются плавно, без заедания.
Проверьте резьбу регулировочных гаек подшипниE
ков ступиц и втулок подшипников; при необходимоE
сти замените гайки. Проверьте масляный коллекE
тор и замените, если он поврежден.
Замените все уплотнения новыми.
Тщательно очистите все детали планетарного реE
дуктора.
Визуально проверьте зубья второй солнечной шесE
терни и кольцевой шестерни, солнечной шестерни
и сателлитов.
Проверьте опорные кольца, дистанционные шайбы,
роликовые подшипники и оси сателлитов.
Замените поврежденные и изношенные детали.

ДЕТАЛИ СТУПИЦЫ КОЛЕСА

1. Тормозной барабан — 2. Контргайка и регулировочный болт — 3. Крышка — 4. Сальник — 5. Ось и роликовый подшипник

сателлита — 6. Водило — 7. Регулировочная гайка — 8. Вторая солнечная шестерня — 9. Сателлит — 10. Кольцевая шестерня

— 11. Солнечная шестерня — 12. Вал полуоси — 13. Сапун — 14. Кронштейн — 15. Опорный палец — 16. Картер моста —

17. Втулка подшипника — 18. Тормозной механизм — 19. Задающее колесо — 20. Масляный коллектор — 21. Опорное кольE

цо — 22. Сальник — 23. Сальник — 24. Подшипник — 25. Ступица колеса — 26. Подшипник — 27. Шпилька
