4

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

E

URO

T

RAKKER

 C

URSOR

 13

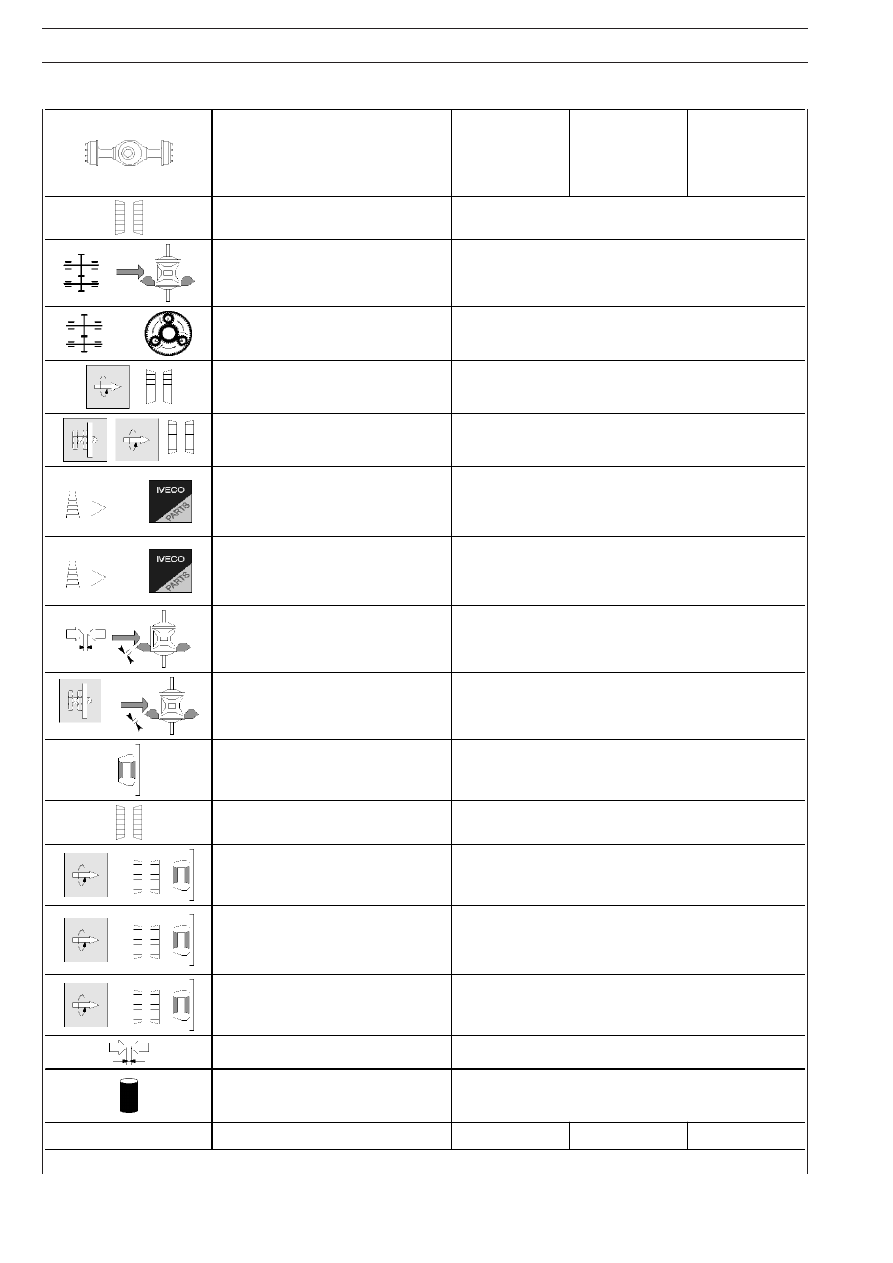

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип моста:
несущий, неразрезной,
двухступенчатый, с механизмом
блокировки дифференциала
с пневматическим приводом

452191/2

(R8274)

451391/2D

(R8284)

453291/2D

(R8298)

Подшипники ведущей конической
шестерни

2 конических роликовых подшипника и 1 цилиндрический

роликовый подшипник

Передаточное число пары конических
шестерен ãлавной передачи

27/32 (1,185)-29/37 (1,276)-27/37 (1,370)-28/37

(1,321)-24/35 (1,458)-23/36 (1,565)-21/34 (1,619)-

19/33 (1,737)-21/40(1,905)-17/35(2,059)

Передаточное число планетарноãо
колесноãо редуктора

3,2

Сопротивление прокручиванию
подшипников ведущей конической
шестерни без прокладки

Н·м

1,5-3,5

Реãулировка момента сопротивления
прокручиванию подшипников ведущей
конической шестерни

При помощи реãулировочных шайб

Толщина шайб для реãулировки мо-
мента сопротивления прокручиванию
подшипников ведущей конической
шестерни

мм

10 - 10,02 - 10,04 - 10,06 - 10,08 - 10,10 - 10,12 - 10,14

- 10,16 - 10,18 - 10,20 - 10,22 - 10,24 - 10,26 - 10,28 -

10,30 - 10,32 - 10,34 - 10,36 - 10,38 - 10,40 - 10,42 -

10,44 - 10,46 - 10,48 - 10,50

Толщина шайб для реãулировки
расположения пятна контакта в паре
конических шестерен ãлавной
передачи

мм

3,3-3,4-3,5-3,6-3,7-3,8-3,9-4,0-4,1-4,2-4,3-4,4-4,5-4,6-

4,7

Зазор между ведущей и ведомой
коническими шестернями

мм

0,20-0,33

Реãулировка зазора между ведущей и
ведомой коническими шестернями

при помощи кольцевых ãаек

СТУПИЦЫ КОЛЕС

Подшипники ступиц колес

2 конических роликовых подшипника

Сопротивление прокручиванию под-
шипников ступицы: новые подшипники
с защищенной поверхностью

Н·м

6-7 + (12-16)

Сопротивление прокручиванию
подшипников ступицы: приработанные
подшипники и новые смазанные
прокладки

Н·м

6-7 + (5-7)

Сопротивление прокручиванию
подшипников ступицы: приработанные
подшипники и прокладки

Н·м

6-7 Н⋅м + (2,5-4,5 Н⋅м)

Осевой люфт вала полуоси

мм

0,5-1

Масло для мостов

л

кã

TUTELA W140/MDA

16

14,5

Допустимая наãрузка на ось

кã

11000

13000

16000

E

URO

T

RAKKER

 C

URSOR

 13

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

5

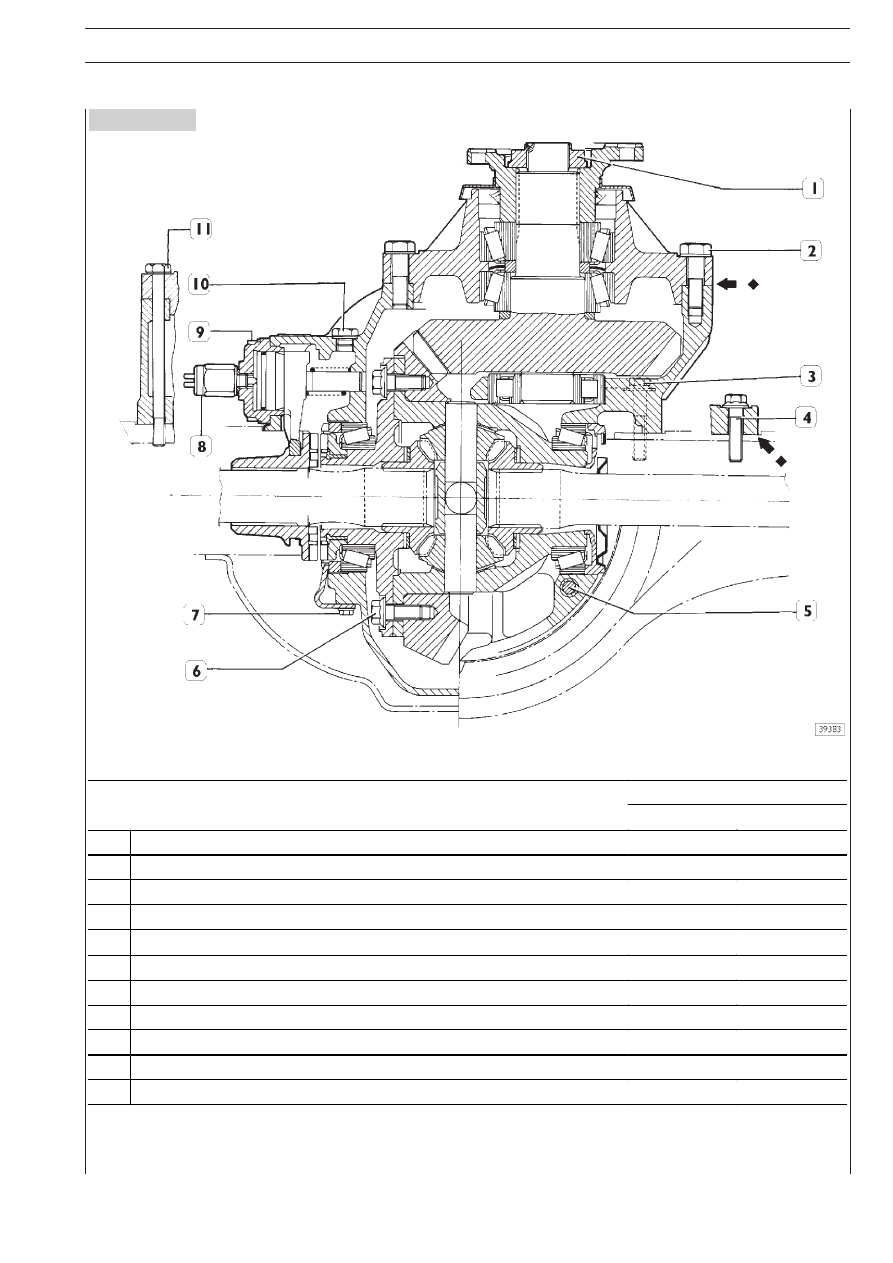

Рисунок 3

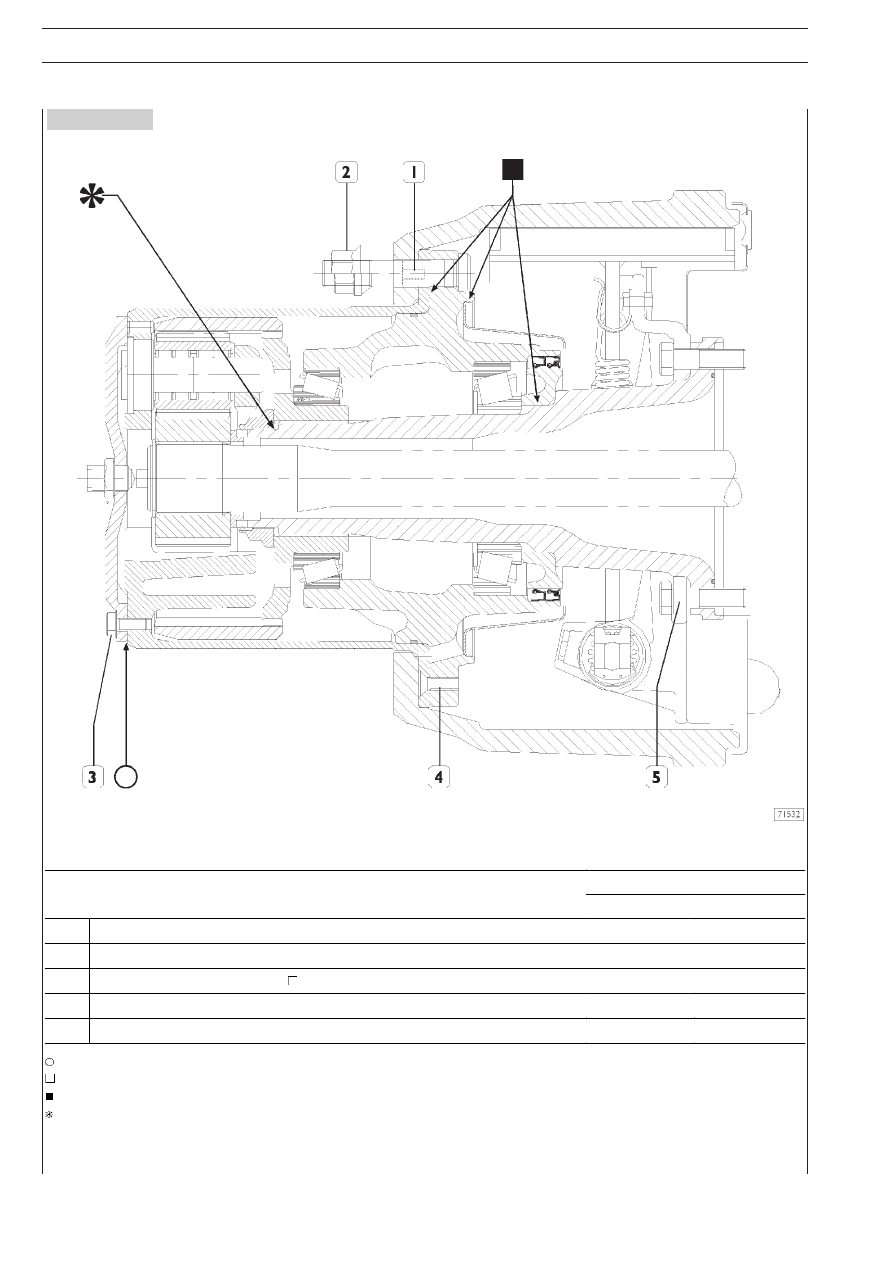

МОМЕНТЫ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ

УЗЕЛ

Н⋅м

кгм

1

Гайка крепления фланца ведущей конической шестерни

700 ± 50

70 ± 5

2

Болт крепления опоры ведущей конической шестерни к картеру дифференциала

165 ± 15

16,5 ± 1,5

3

Болт крепления картера дифференциала к картеру моста

160 ± 10

16 ± 1

4

Болт крепления картера дифференциала к картеру моста

♦

160 ± 10

16 ± 1

5

Болт крепления опоры ведущей конической шестерни к картеру дифференциала •

280 ± 15

28  ±  1,5

6

Болт крепления ведомой конической шестерни к коробке дифференциала

300 ± 10

30 ± 1

7

Болт крепления стопорной пластины к коробке дифференциала

60 ± 6

6 ± 0,6

8

Выключатель контрольной лампы

61 ± 6

6,1 ± 0,6

9

Болт с круãлой цилиндрической ãоловкой для крепления рабочеãо цилиндра

25 ± 2

2,5 ± 0,2

10 Крышка маслоналивноãо отверстия

—

—

11 Самоконтрящийся болт

120 ± 10

12 ± 1

•

Нанести LOCTITE AVX

♦ Нанести LOCTITE 573

6

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

E

URO

T

RAKKER

 C

URSOR

 13

МОМЕНТЫ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ

УЗЕЛ

Н·м

кгм

1

Болт с потайной ãоловкой для крепления барабана

25 ± 3

2,5 ± 0,3

2

Гайка крепления колеса

615 ± 35

61,5 + 3,5

3

Болт крепления крышки к водилу

50 ± 5

5 ± 0,5

4

Болт с потайной ãоловкой

50 ± 5

5 ± 0,5

5

Болт крепления втулки подшипника

295 ± 30

29,5 ± 3

Нанести на контактную поверхность LOCTITE 510
Нанести на резьбу LOCTITE 573
Нанести на сопряãающиеся поверхности LOCTITE 573
Нанести на контактную поверхность ãерметик MOLYKOTE

Рисунок 4

E

URO

T

RAKKER

 C

URSOR

 13

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

7

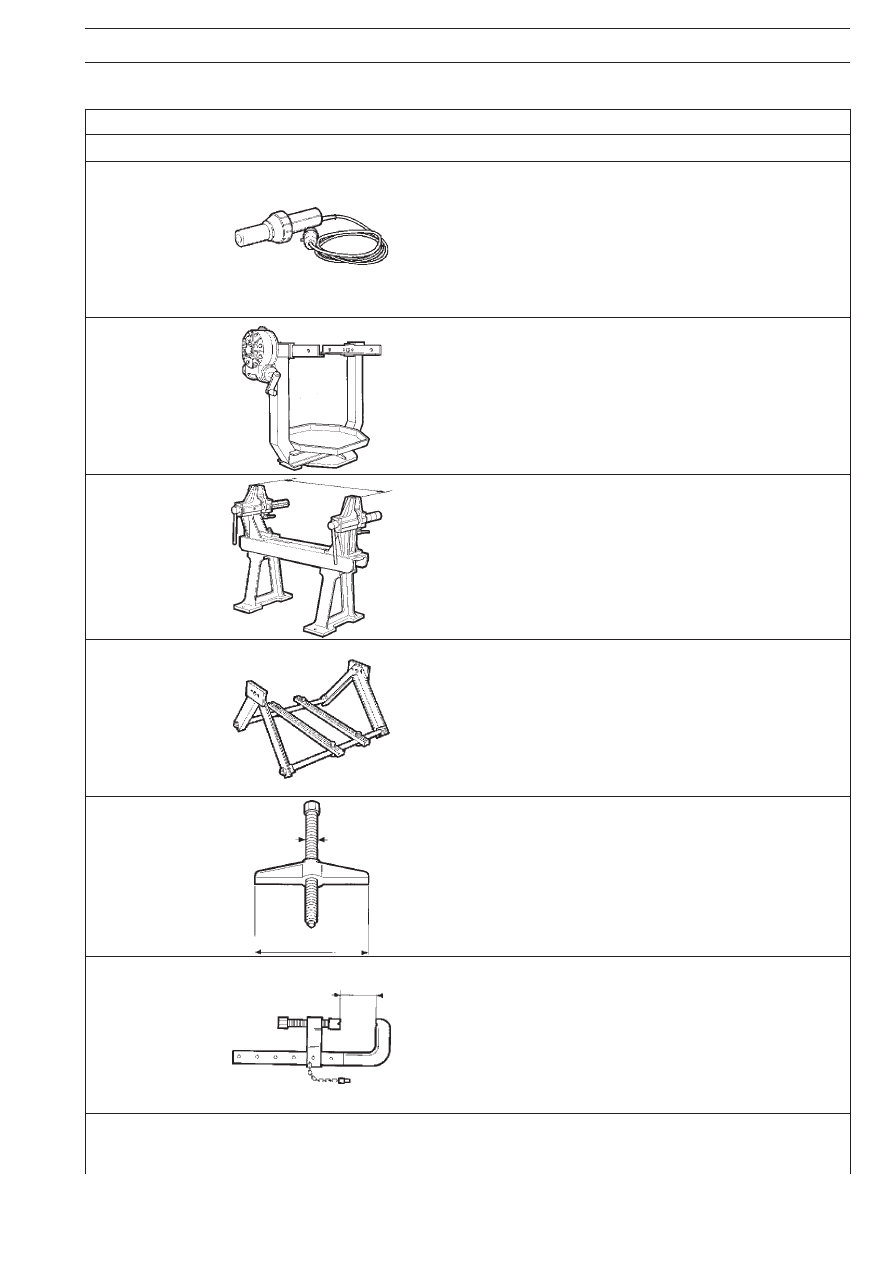

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305121

Термопистолет

99322205

Поворотный стенд для ремонта крупных узлов

99322215

Стенд для ремонта мостов

99322225

Опора для поддержки узлов (устанавливается на стенд 99322205)

99341003

Траверса винтового съемника

99341015

Струбцина
