ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

1

5250 Задние мосты

451391/2D (R8284)
452191/2D (R8274)
453291/2D (R8298)

Стр.

ОПИСАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

4

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

5

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ . . . . . . . . . . . . .

7

❏

Разборка планетарного колесного редуктора

12

❏

Разборка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

РЕМОНТ ЗАДНИХ МОСТОВ . . . . . . . . . . . . . . . . . . .

12

❏

Разборка ступицы колеса . . . . . . . . . . . . . . . . . .

13

ОЧИСТКА И ПРОВЕРКА ДЕТАЛЕЙ КОЛЕСНОЙ

СТУПИЦЫ И ПЛАНЕТАРНОГО РЕДУКТОРА . . .

15

СБОРКА СТУПИЦЫ КОЛЕСА . . . . . . . . . . . . . . . . . .

16

❏

Сборка планетарного колесного редуктора .

18

СНЯТИЕEУСТАНОВКА МЕЖОСЕВОГО

ДИФФЕРЕНЦИАЛА . . . . . . . . . . . . . . . . . . . . . . . . .

21

УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22

РЕМОНТ ДИФФЕРЕНЦИАЛА . . . . . . . . . . . . . . . . . .

23

❏

Разборка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23

❏

Разборка коробки дифференциала . . . . . . . . .

24

❏

Извлечение ведущей конической шестерни
из опоры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25

ПРОВЕРКА ДЕТАЛЕЙ ДИФФЕРЕНЦИАЛА . . . . . . .

27

❏

Сборка коробки дифференциала . . . . . . . . . . .

28

❏

Сборка опоры ведущей шестерни . . . . . . . . . .

29

❏

Порядок определения толщины шайб для регулировки
сопротивления прокручиванию подшипников ведущей
конической шестерни . . . . . . . . . . . . . . . . . . . . . .

29

❏

Сборка картера дифференциала . . . . . . . . . . .

31

❏

Регулировка сопротивления прокручиванию
подшипников коробки дифференциала . . . . . .

32

2

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

ЗАДНИЕ МОСТЫ 451391/2D (R 8284) — 452191/2D (R 8274) — 453291/2D (R 8298)

3

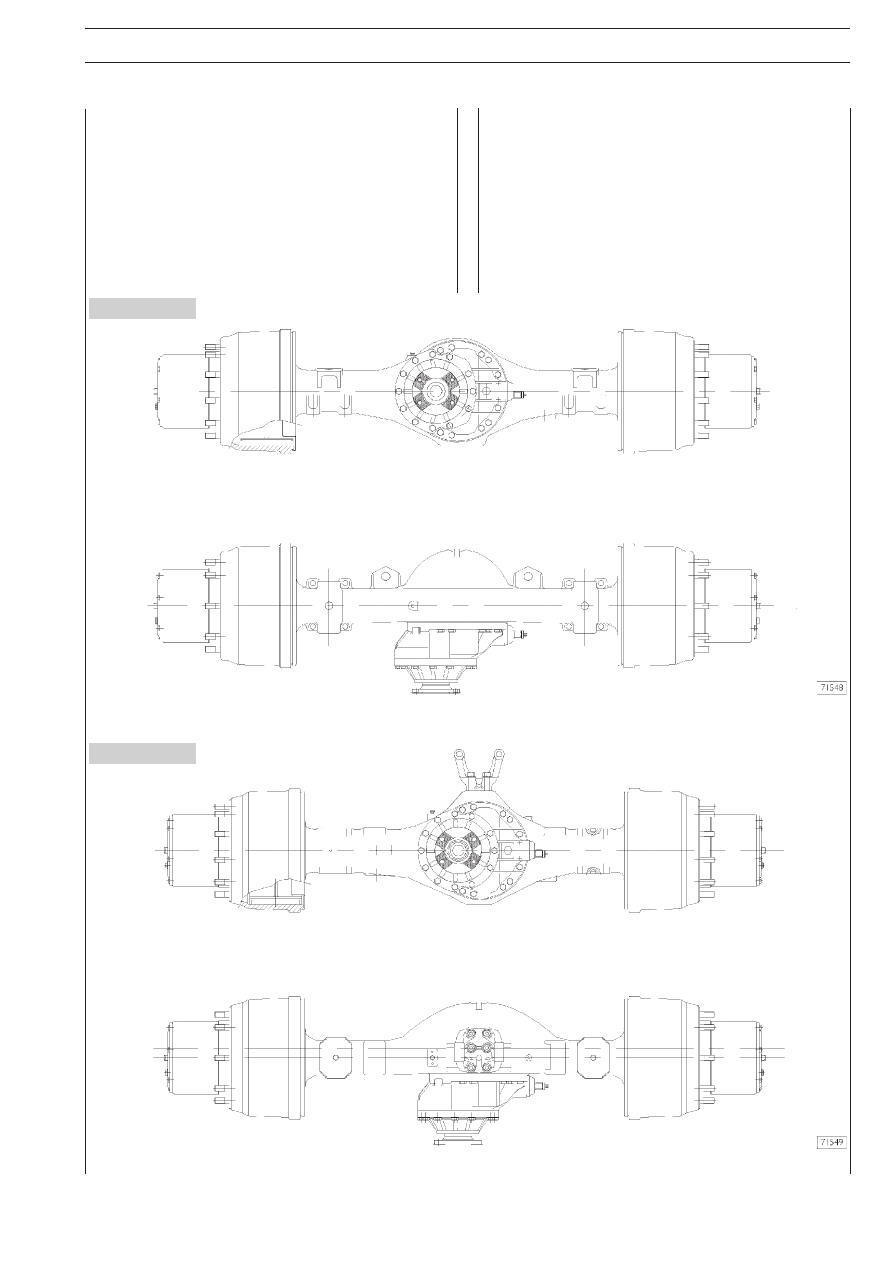

Рисунок 1

ОПИСАНИЕ

Задний мост двухступенчатый; первая ступень представляет
собой пару конических шестерен, а вторая — является плаE
нетарным редуктором в колесных ступицах.
Картер дифференциала (с ведомой конической шестерней
главной передачи) опирается на конические роликовые
подшипники, которые регулируются с помощью двух кольцеE
вых гаек.
Ведущая коническая шестерня опирается на два коничеE
ских роликовых подшипника и один цилиндрический ролиE
ковый подшипник.

Положение ведущей шестерни регулируется регулировочE
ными шайбами, расположенными между двумя коническими
роликовыми подшипниками.
Мост оборудован пневматическим механизмом блокировE
ки дифференциала.
Полуоси передают крутящий момент от дифференциала на
планетарные редукторы, установленные в ступицах колес.
Барабанный тормоз сдвоенного/дуплексного типа.

ЗАДНИЙ МОСТ 451391/2D

Рисунок 2

ЗАДНИЕ МОСТЫ 452191/2D E 453291/2D
