44

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 153

Рисунок 154

Рисунок 155

Рисунок 156

Рисунок 157

Рисунок 158

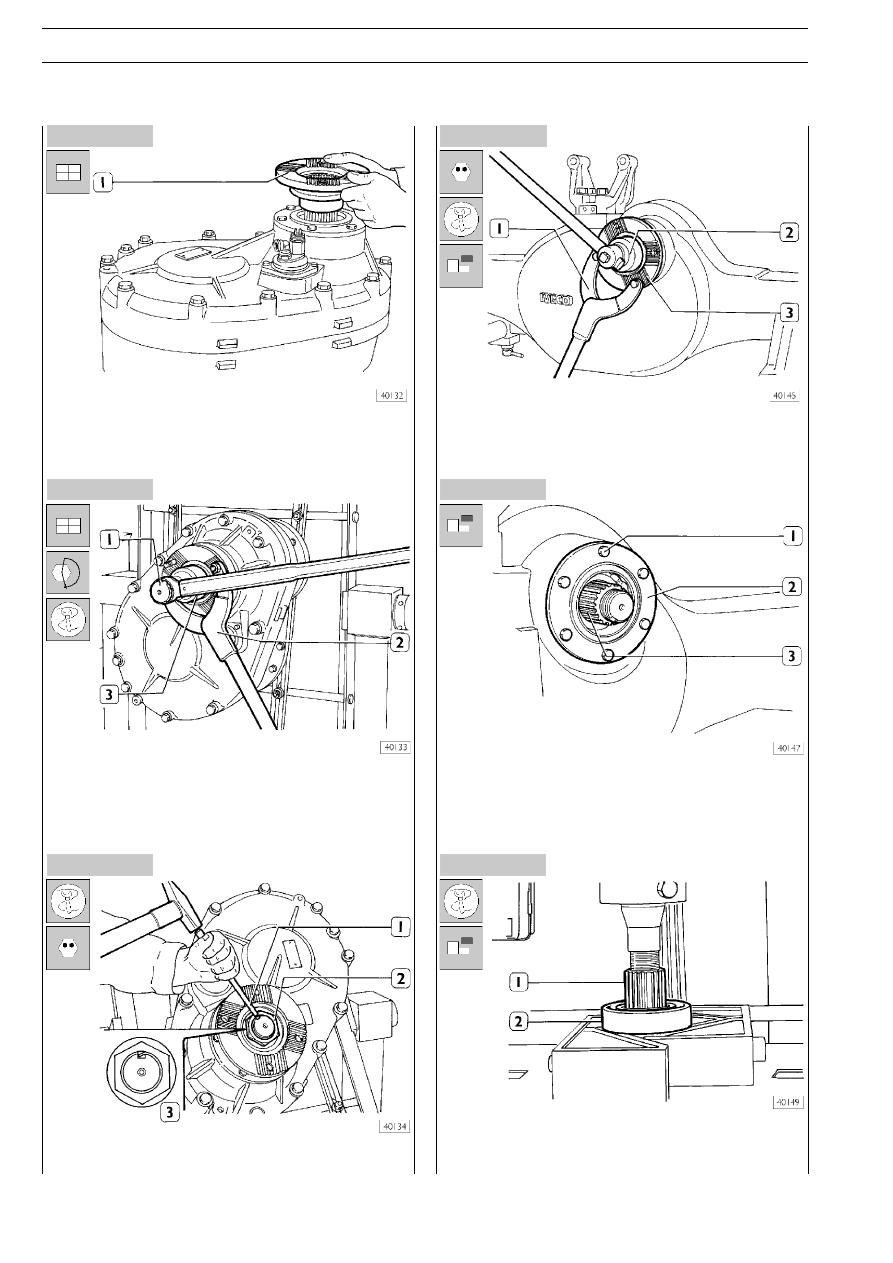

Установите фланец (1) на ведущий вал.

Проверните шестерни и, удерживая фланец упорным рыча0
гом (2), динамометрическим ключом (1) и ключом
99355081 (3), затяните гайку с крутящим моментом от 800
до 850 Н·м.

Бородком (1) закерните кольцевую гайку (2), как указано
на выносном виде рисунка (3).

526064

ВЕДУЩИЙ ВАЛ

Снятие

Удалите кернение на гайке крепления фланца (3). Удержи0
вая фланец упорным рычагом (1), ключом 99355081 отвер0
ните гайку (2). Снимите фланец (3).

Отверните болты (1), снимите крышку (2) и извлеките веду0
щий вал (3) и подшипник.

С помощью пресса снимите шариковый подшипник (2) с ве0
дущего  вала  (1).

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

45

Рисунок 159

Рисунок 160

Проверка деталей

Очистите и проверьте все детали ведущего вала, замените
изношенные или поврежденные. Обязательно замените
сальники.

Установка

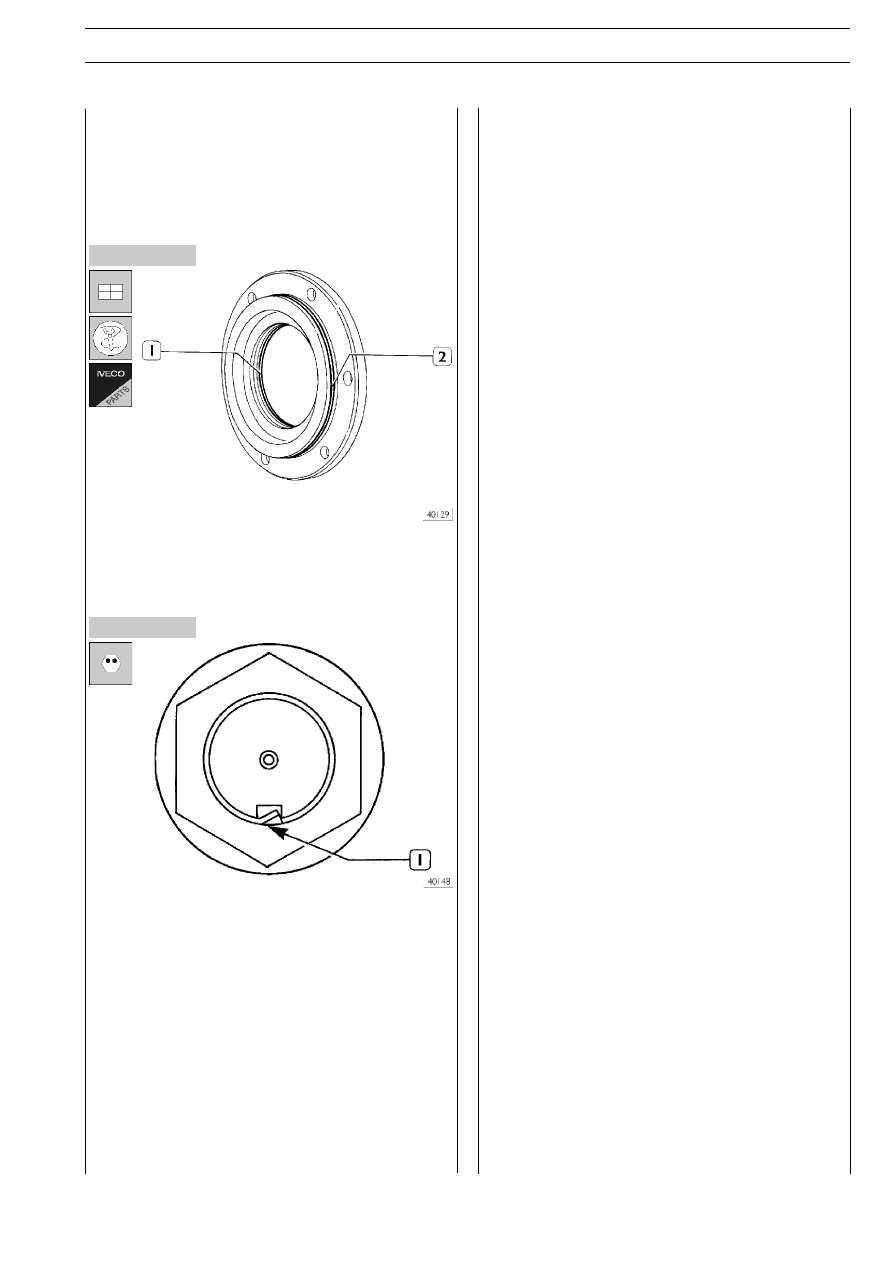

С помощью оправки 99374013 установите в крышку внут0
ренний сальник (1) и замените наружный сальник (2).

Установите ведущий вал в последовательности, обратной
разборке, и затяните болты (1, рис. 157) с предписанным
крутящим моментом.
Затяните гайку (1) с крутящим моментом от 650 до
750 Н·м. Затянув гайку (1), закерните фланец.

46

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

47

СРЕДНИЙ МОСТ

452146/2D(R9174)
