Iveco EURO TRAKKER CURSOR 13. Руководство - часть 120

16

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

E

URO

T

RAKKER

 C

URSOR

 13

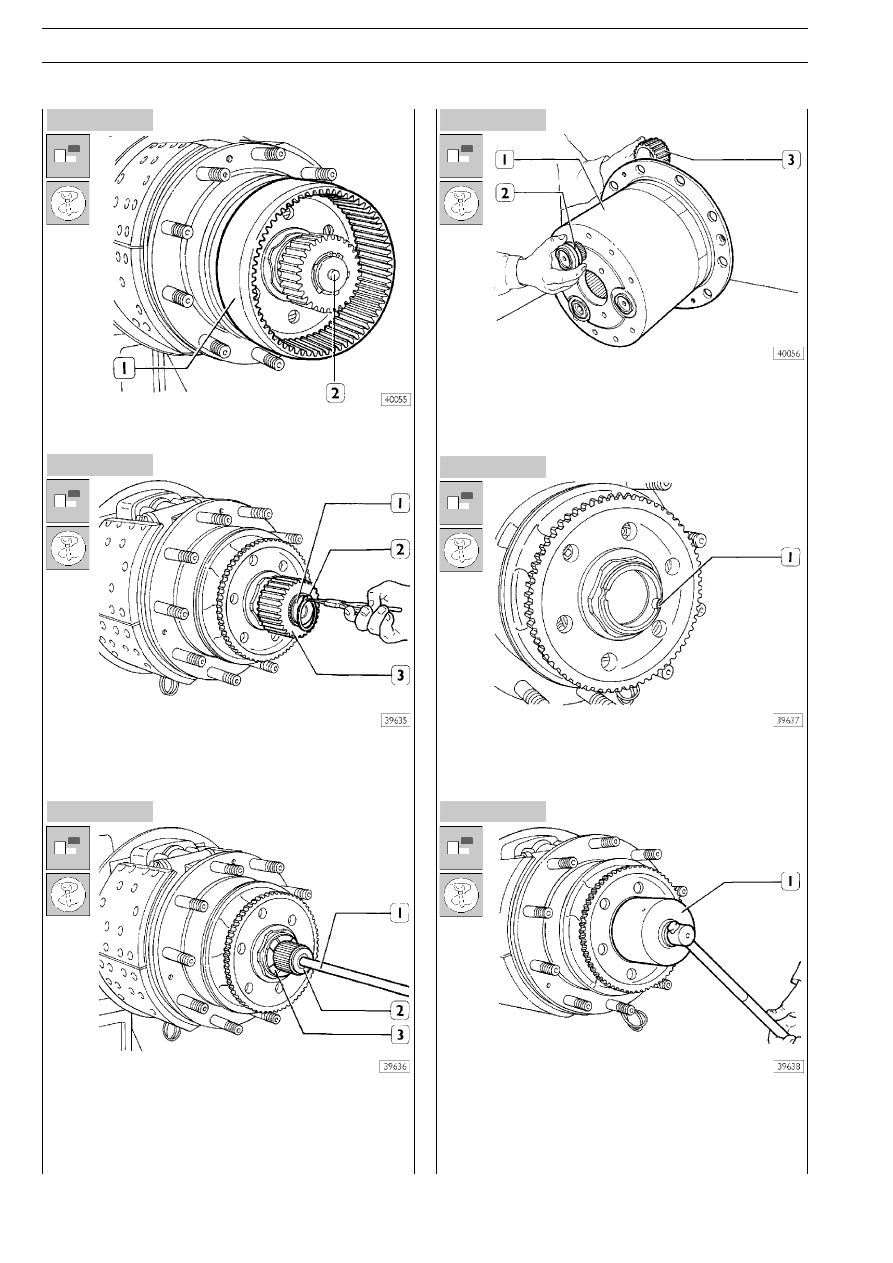

Рисунок 15

Рисунок 14

Рисунок 13

Рисунок 16

Рисунок 17

Рисунок 18

Снимите кольцевую шестерню (1) с водила.
Извлеките опорный палец (2).

Подходящими плоскогубцами снимите стопорное кольцо
(2) и снимите солнечную шестерню (3) с вала полуоси (1).

Установите приспособление 99374451 (1) в гнездо опор0
ного пальца и извлеките полуось (2) из опорной втулки.
Снимите опорную шайбу (3).

Извлеките оси сателлитов (2) из водила (1). Извлеките са0
теллиты (3) из водила (1) и извлеките роликовые подшипни0
ки и регулировочные шайбы.

525130

Разборка ступицы колеса

Соответствующим бородком удалите кернение (1) на регу0
лировочной гайке.

Ключом 99354207 (1) отверните регулировочную гайку.

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

17

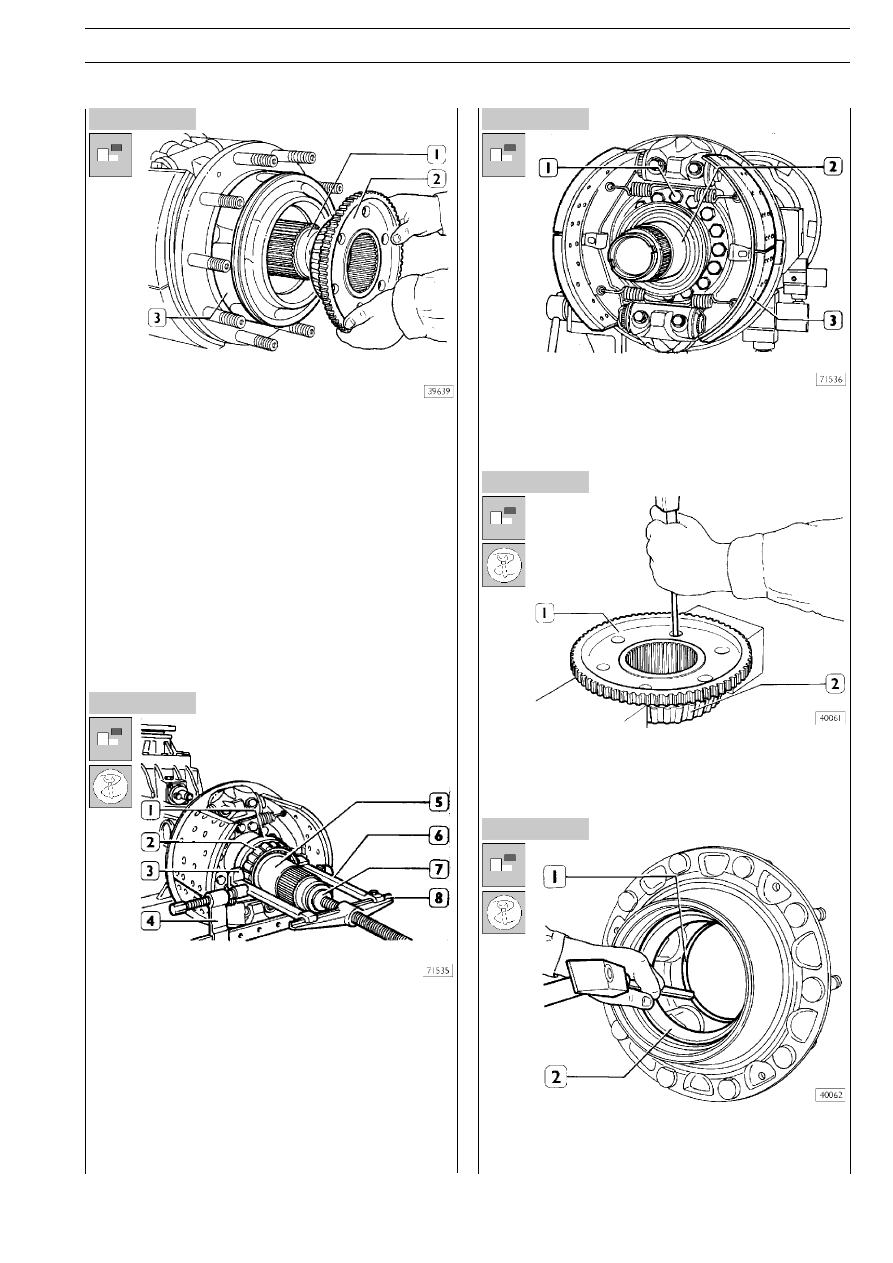

Рисунок 19

Рисунок 20

Рисунок 21

Рисунок 22

Рисунок 23

Снимите вторую солнечную шестерню (2) в сборе с под0
шипником и ступицей колеса (3) с втулки (1) подшипника
ступицы.

Убедитесь, что поверхность кольца (1), прижимающего
сальник ступицы, не повреждена и не изношена. При необ0
ходимости замените кольцо (1).
Съемником, состоящим из траверсы 99341003 (8), захва0
тов 99341023 (3), лап 99341003 (6), струбцины
99341015 (4) и упорного блока 99345053 (7), извлеките
кольцо (заменив при необходимости) и/или внутреннее
кольцо (2) конического подшипника из втулки (5).

Проверьте втулку подшипника (2) ступицы. В случае повре0
ждения замените следующим образом.
Отверните болты (1) и снимите фланец (3) тормозного ме0
ханизма и втулку (2).

С помощью специального бородка, вставленного через от0
верстия во второй солнечной шестерне, снимите со второй
солнечной шестерни (1) наружный конический роликовый
подшипник (2).

Подходящим инструментом извлеките из ступицы колеса на0
ружный и внутренний сальники. Универсальным бронзовым
бородком извлеките наружные кольца (1 и 2) внутреннего и
наружного подшипников.

18

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

E

URO

T

RAKKER

 C

URSOR

 13

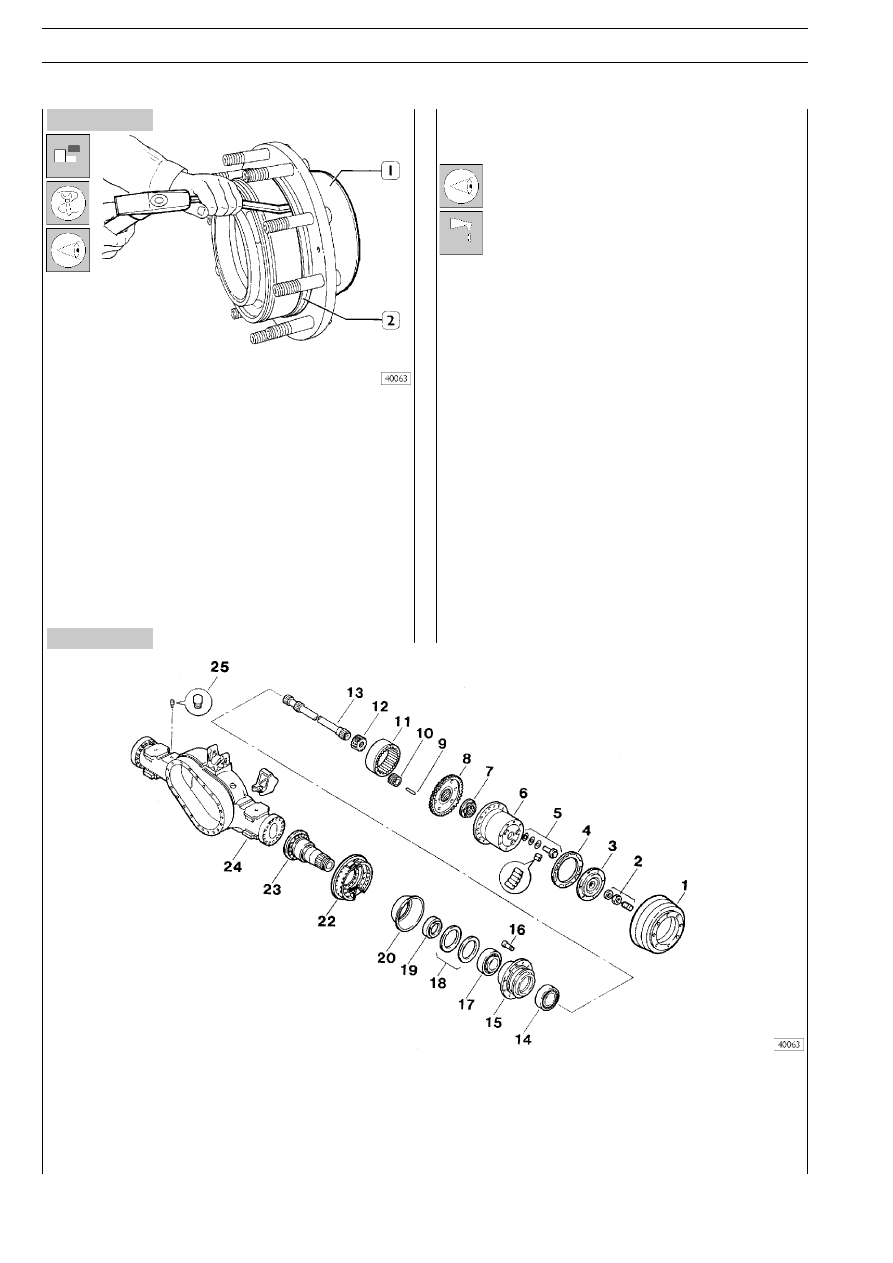

Рисунок 24

Рисунок 25

Проверьте состояние масляного коллектора и замените в
случае повреждения. Чтобы снять трубку, вставьте бородок
в полость в ступице (1).

ОЧИСТКА И ПРОВЕРКА ДЕТАЛЕЙ КОЛЕСНОЙ
СТУПИЦЫ И ПЛАНЕТАРНОГО РЕДУКТОРА

Тщательно очистите все детали колесной ступицы.
Проверьте, не деформированы ли полуоси. При
необходимости выпрямите полуоси с помощью гид0
равлического пресса; если выпрямить не удается,
замените полуоси. Проверьте шпильки крепления
колеса: если резьба повреждена или деформиро0
вана, их следует заменить. Шпильки извлекаются и
устанавливаются с помощью пресса. Завершив
сборку убедитесь, что отклонение шпилек от пер0
пендикуляра не превышает 0,3 мм. Смажьте под0
шипники и убедитесь, что ролики и сепараторы
вращаются плавно, без заедания.

Проверьте резьбу регулировочных гаек подшипников сту0
пиц и втулок опорных подшипников; при необходимости за0
мените гайки.
Проверьте масляный коллектор и замените, если он повре0
жден.
Замените все сальники и детали на новые.
Тщательно очистите все детали планетарного колесного ре0
дуктора. Визуально проверьте зубья второй солнечной шес0
терни, кольцевой шестерни, солнечной шестерни и сателли0
тов.
Проверьте опорные кольца, дистанционные втулки, ролико0
вые подшипники и оси сателлитов.
Замените поврежденные и изношенные детали.

ДЕТАЛИ СТУПИЦЫ КОЛЕСА

1. Тормозной барабан — 2. Регулировочная гайка и болт — 3. Крышка — 4. Сальник — 5. Ось и роликовый подшипник сател0

лита — 6. Водило — 7. Регулировочная гайка — 8. Вторая солнечная шестерня — 9. Опорный палец — 10. Сателлит —

11. Кольцевая шестерня — 12. Солнечная шестерня — 13. Вал полуоси — 14. Подшипник — 15. Ступица колеса —

16. Шпилька — 17. Подшипник — 18. Сальники — 19. Опорное кольцо — 20. Масляный коллектор — 22. Тормозной меха0

низм — 23. Втулка подшипника ступицы — 24. Картер моста — 25. Сапун

E

URO

T

RAKKER

 C

URSOR

 13

СРЕДНИЕ МОСТЫ 452191/2D (R 9274) — 453291/2D (R 9189)

19

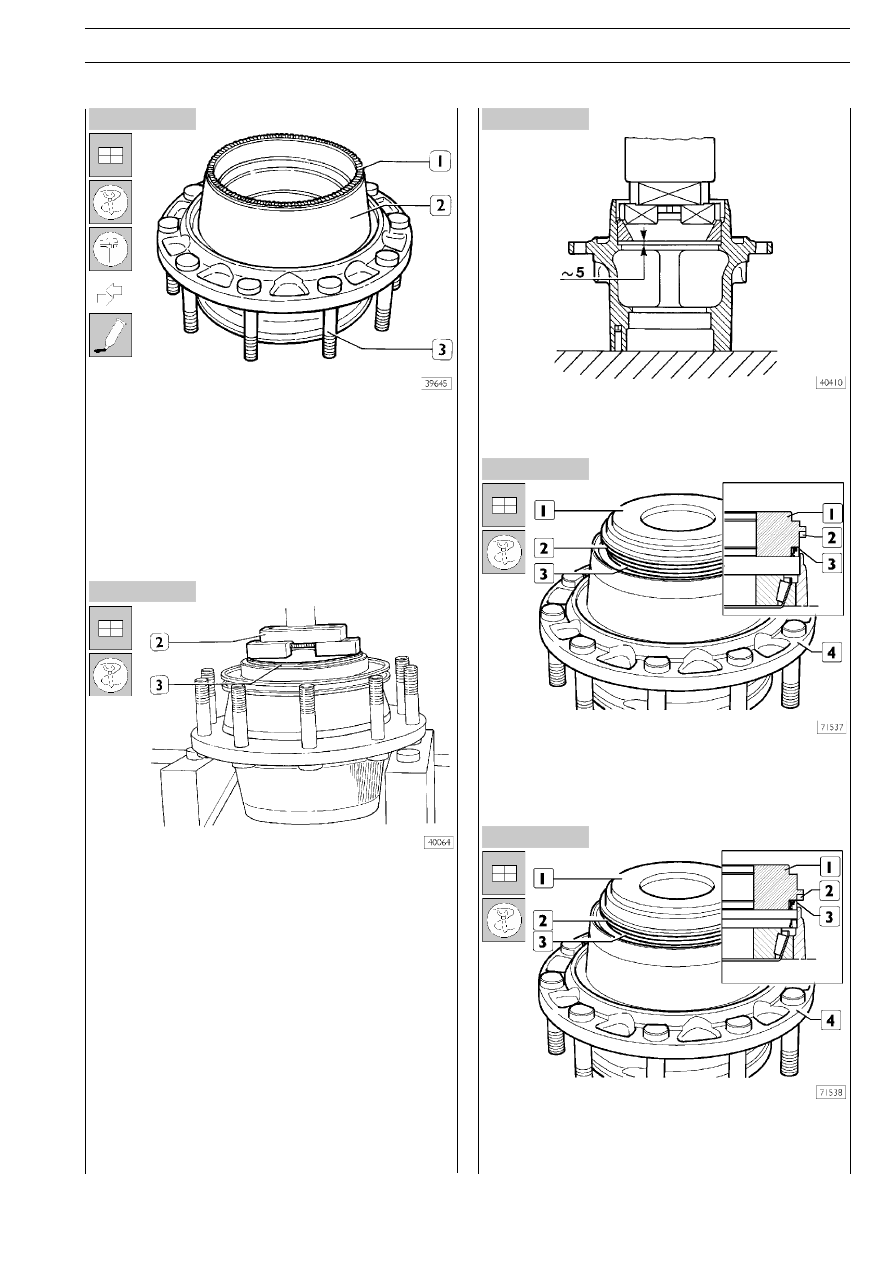

Рисунок 26

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 30

525030

Сборка ступицы колеса

Если шпильки (3) подлежат замене, то перед установкой но0
вых шпилек убедитесь, что на поверхности контакта с голов0
кой отсутствуют окалина, заусенцы и зазубрины.
После установки убедитесь, что шпильки полностью поса0
жены в ступицу и что отклонение от прямого угла не превы0
шает 0,3 мм. Если масляный коллектор (2) подлежит заме0
не, перед сборкой смажьте ступицу/коллектор и гнездо
ступицы герметиком LOCTITE 573.

С помощью оправки 99374094 (2) и пресса установите
наружное кольцо наружного подшипника (3), не доводя его
до конечного положения примерно 5 мм (рис. 28).

Завершите установку вручную, используя рукоятку
99370007, затем переверните ступицу и выполните ту же
операцию с наружным кольцом внутреннего подшипника.

Установив кольцо (2) как показано на рисунке, с помощью
гидравлического пресса и оправки 99374161 (1) устано0
вите на ступицу колеса (4) коричневый внутренний сальник
(3).

Установив кольцо (2) как показано на рисунке, с помощью
гидравлического пресса и оправки 99374161 (1) устано0
вите на ступицу колеса (4) синий наружный сальник (3).
