Iveco EURO TRAKKER CURSOR 13. Руководство - часть 63

16

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 22

Рисунок 23

Рисунок 24

Рисунок 25

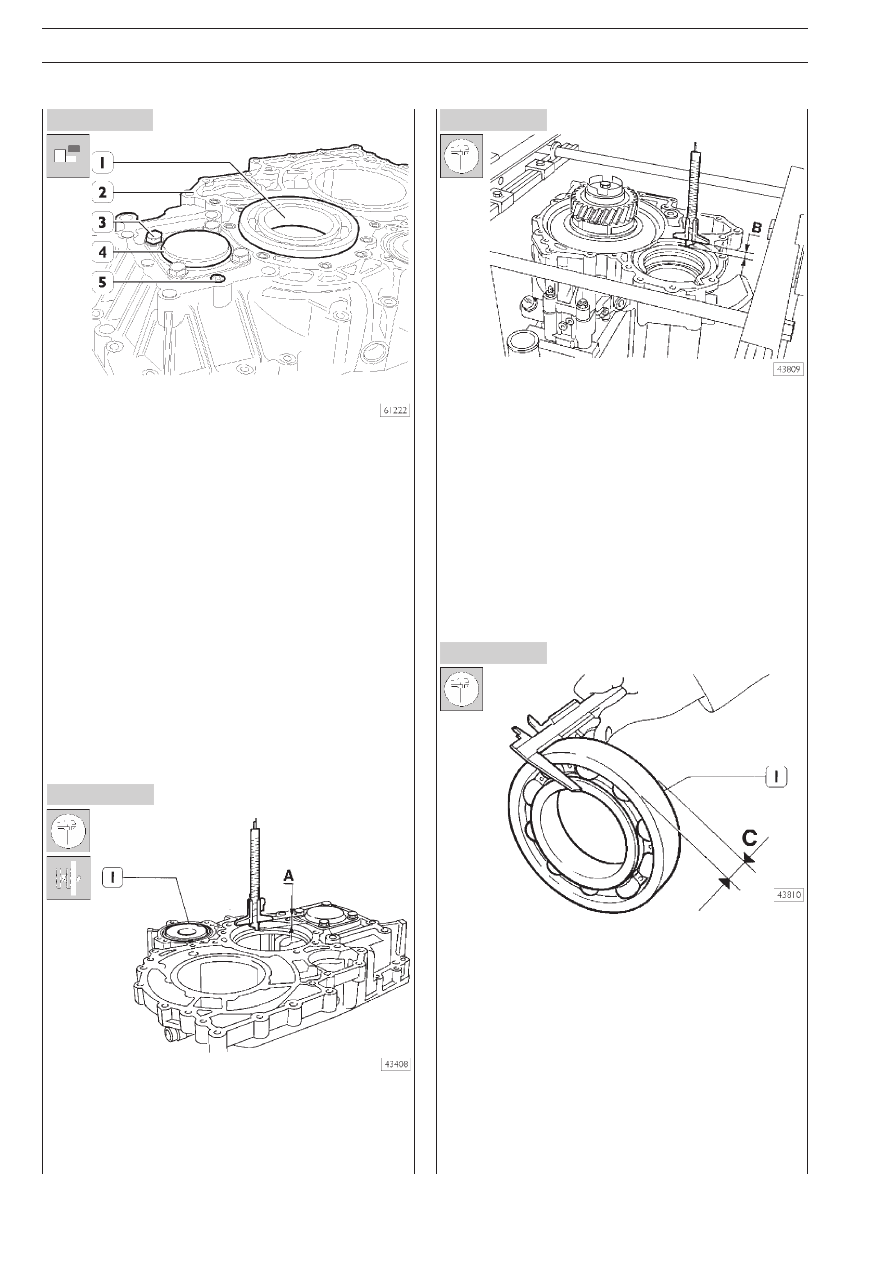

Извлеките шариковый подшипник (1) из картера планетар'
ного редуктора (2).

Отверните болты (3) и снимите крышку (4).

Отверните болт (5).

Сборка планетарного редуктора

Планетарный редуктор устанавливается в порядке, обрат'
ном снятию.

Ниже описываются операции, при выполнении которых тре'
буется применять специнструмент, проверять зазоры, на'
страивать узлы или соблюдать особые меры предосторож'
ности.

Толщина S шайбы, предназначенной для регулировки осе'
вого люфта шарикового подшипника водила планетарного
редуктора, определяется следующим образом:

❑ Замерьте глубину гнезда подшипника в картере плане'

тарного редуктора (1): размер A.

Замерьте глубину гнезда подшипника в картере гидравли'
ческого тормоза'замедлителя: размер B.

❑ Замерьте высоту подшипника (1): размер С.

❑ Измерьте толщину прокладки между тормозом'замедли'

телем и картером планетарного редуктора: размер D.

Толщина S регулировочной шайбы, устанавливаемой между
шариковым подшипником и картером тормоза'замедлите'
ля, определяется следующим выражением:

S = [(A + B + D) – C] – Y

где:

❑ А – В – C – D= измеренные значения;

❑ Y = 0,1 мм: осевой люфт шарикового подшипника

(0,00 – 0,10 мм).

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

17

Рисунок 26

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 30

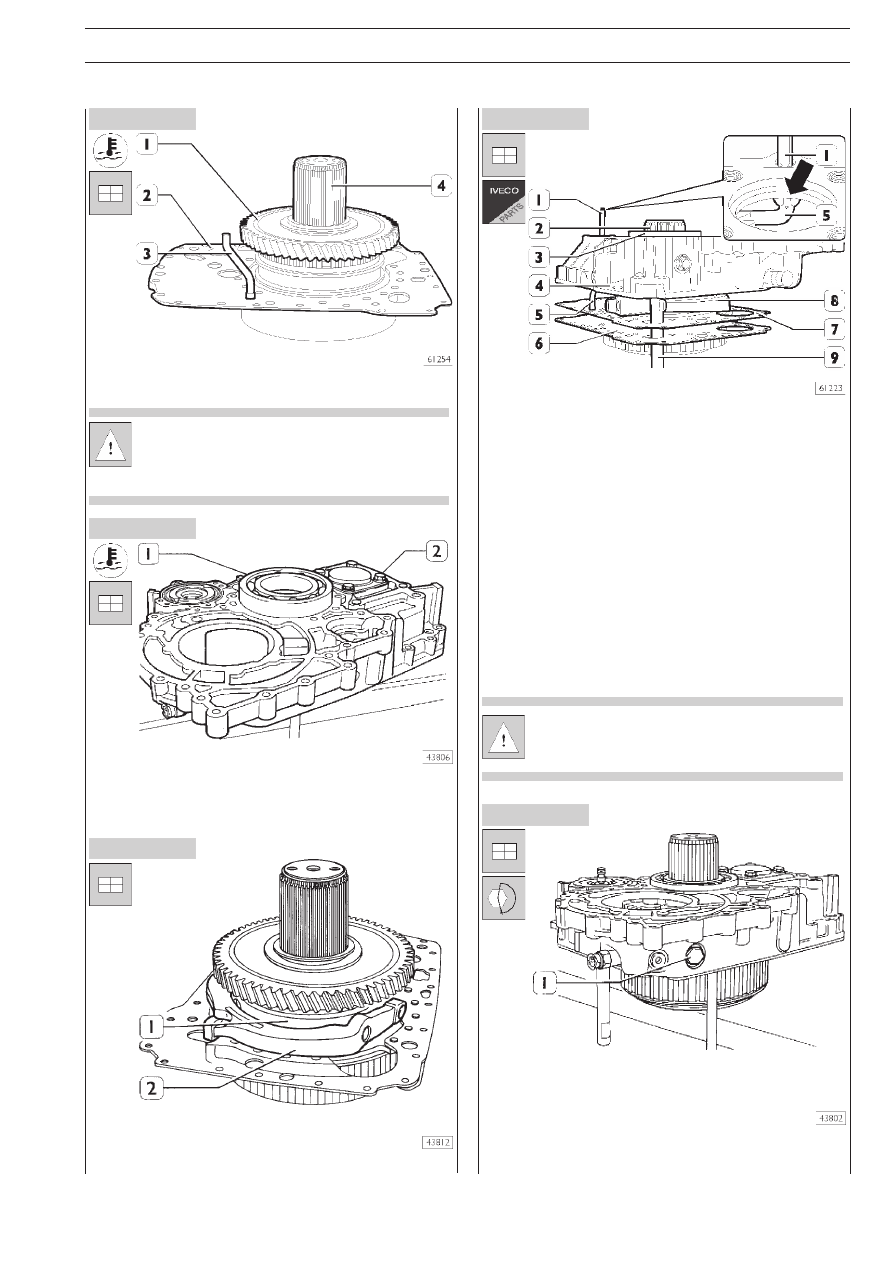

Установите пластину (2) в сборе с трубкой (3) на планетар'
ный редуктор (4).

Нагревайте шестерню (1) до температуры около
60°C в течение приблизительно 10 с (не больше!).
Установите шестерню (1) на вал планетарного ре'
дуктора (3).

Нагрейте гнездо шарикового подшипника в картере (2)
планетарного редуктора примерно до температуры 60°C и
установите подшипник (1).

Установите вилку (2) с ползунами на скользящей муфте (1).

Установите новую прокладку (7) на пластину (6).

Неполностью напрессуйте шариковый подшипник (3) вме'
сте с картером (4) на водило планетарного редуктора (2).

Установите шток (9) в его посадочное место в картере (4).

Установите вилку (8) в проточку штока (9), и, удерживая ее
в этом положении, окончательно напрессуйте шариковый
подшипник (3) на водило (2).

Зафиксируйте вилку (8, рис. 29) в картере с помощью штиф'
тов (1), затяните их с предписанным крутящим моментом.

Во время напрессовки подшипника (3) бородком
(1) заведите трубку (5) в ее посадочное место
(указано стрелкой) в картере (4).

18

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 32

Рисунок 34

Рисунок 31

Рисунок 33

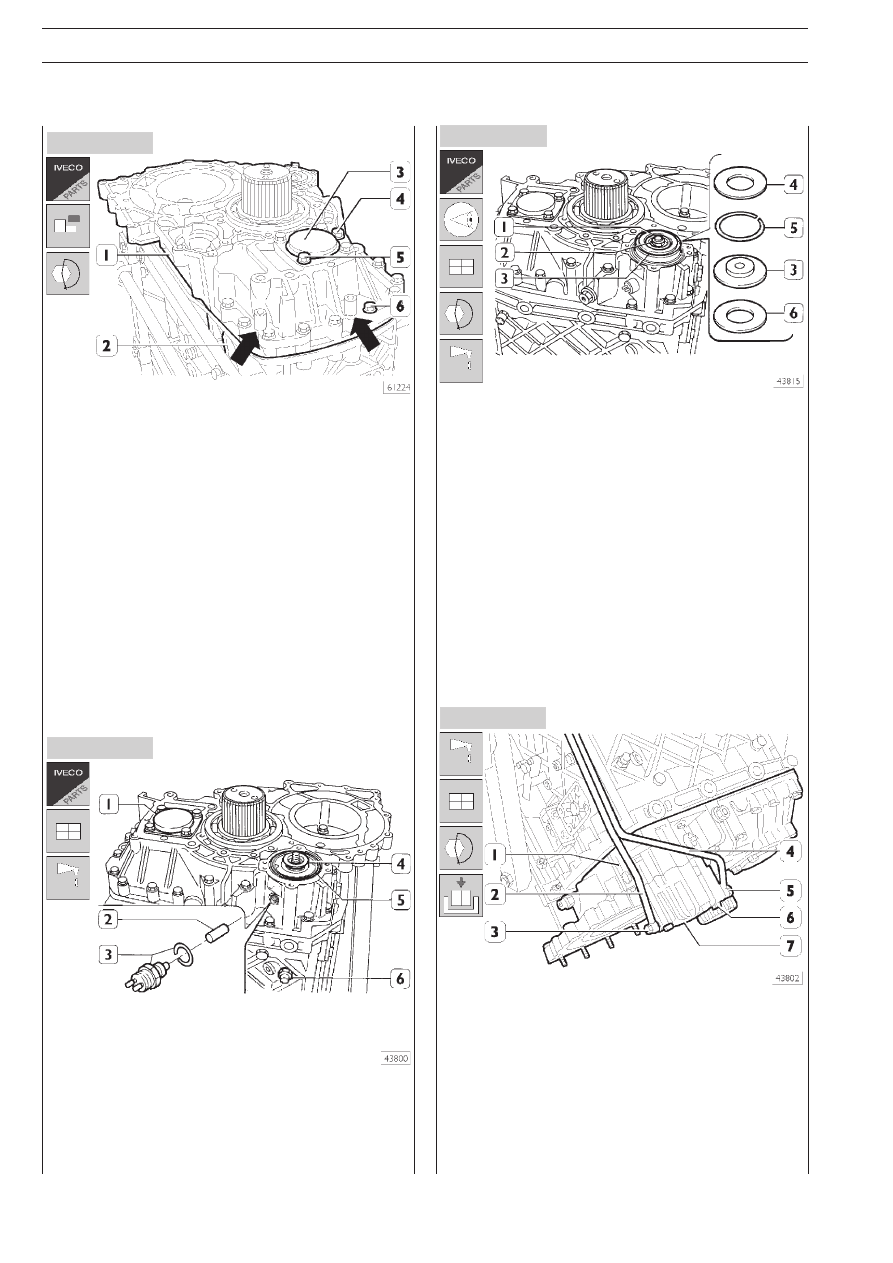

Установка задней части картера с планетарным
редуктором

Установите на картер КП (2) новую прокладку и установите
заднюю часть картера с планетарным редуктором (1).

Установите два центрирующих штифта (указано стрелкой)
и затяните крепежные болты (6) с предписанным крутящим
моментом.

Установите крышку (3) с новой прокладкой, заверните бол'
ты (5) и затяните их с предписанным крутящим моментом.

Заверните заглушку(4).

Установите в КП толкатель (2) и установите переключатель
(3) с шайбой. Установите стопор толкателя (6).

Нанесите смазку на манжету (5) и прокладку (4) и устано'
вите их в картер (1).

Замените манжеты (4 и 6), дистанционную шайбу (5) порш'
ня (3) и нанесите на них смазку.

Установите поршень (3) на шток и закрепите его, завернув
гайку (2) с предписанным крутящим моментом.

Нанесите смазку на внутреннюю поверхность цилиндра (7),
установите его на картер (1) и затяните крепежные болты
(6) с предписанным крутящим моментом.

Подсоедините трубки (2 и 4) к цилиндру (7) и затяните шту'
церы (3 и 5), установив новые шайбы, с предписанным кру'
тящим моментом.

Установите гидравлический тормоз'замедлитель. Залейте в
узел установленный объем масла соответствующей марки.

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

19

КОРОБКА ПЕРЕДАЧ

EuroTronic 16 AS 2601 О.D.
