КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 6

Рисунок 7

Рисунок 8

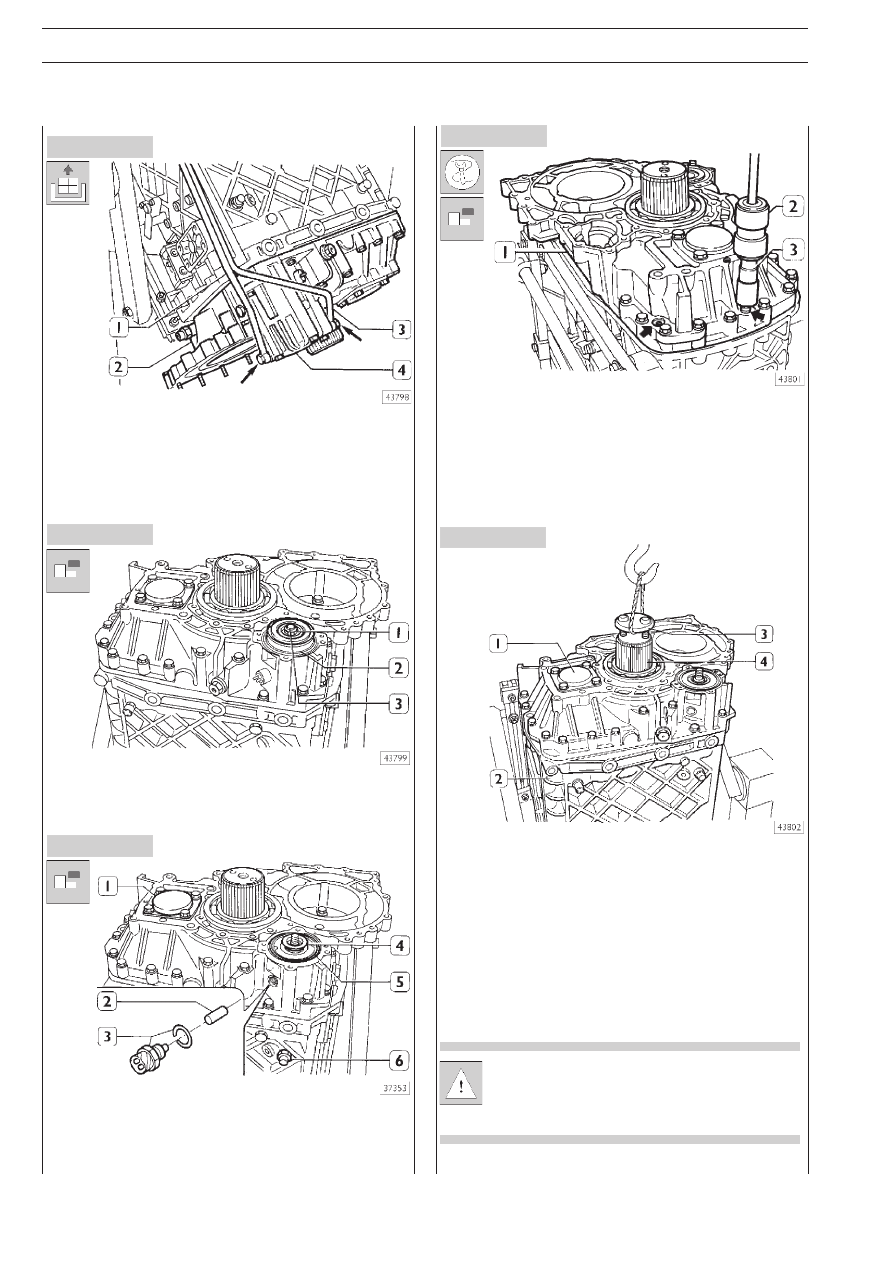

Снятие задней части картера с планетарным
редуктором

Снимите гидравлический тормоз'замедлитель, как это опи'
сано в соответствующем разделе.

Отверните штуцеры (указаны стрелкой) и отсоедините трубки
(1 и 3) от цилиндра (4). Снимите цилиндр (4) с задней части
картера с планетарным редуктором (2).

Отверните гайку (1) и извлеките поршень (2), сняв его со
штока (3).

Извлеките сальник (5), прокладку (4), переключатель (3),
толкатель (2) и стопор толкателя (6) из задней части карте'
ра с планетарным редуктором (1).

Ударным съемником 99340205 (2) и приспособлением
99342143 (2) выпрессуйте два из трех центрирующих
штифтов из задней части картера с планетарным редукто'
ром (1).

Стрелки указывают на внешние центрирующие штифты, тре'
тий находится внутри.

Рисунок 9

Рисунок 10

Отверните болты крепления задней части картера с плане'
тарным редуктором (1) к картеру КП (2). Установите усили'
вающую пластину (3) на водиле (4) планетарного редукто'
ра, закрепив ее двумя болтами. С помощью тросов и тали
отделите картер планетарного редуктора (1) от КП (2).

Разборка картера планетарного редуктора

В данном подразделе описываются только те опе'
рации, которые отличаются от описанных в соот'
ветствующих разделах для КП без гидравлического
тормоза'замедлителя.

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

13

Рисунок 11

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

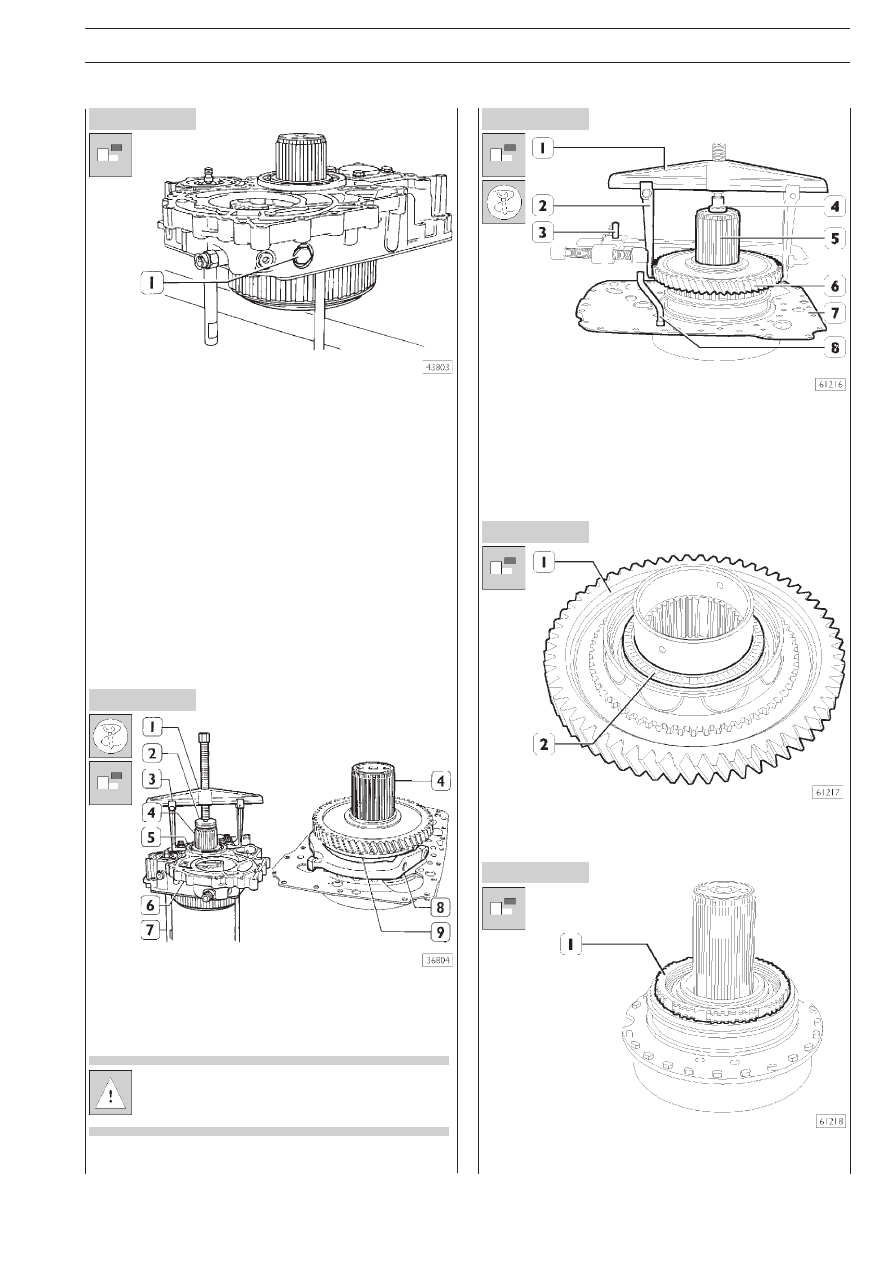

Поместите планетарный редуктор (2) на верстак. Удалите
штоки (1) вилки (8, рис. 12) включения/выключения плане'
тарного редуктора.

Установите съемник, состоящий из траверсы (1), лап (3),
упорного блока (2) на картер ERG, как это изображено на
рисунке, и спрессуйте подшипник (5) и сам картер (6) с во'
дила планетарного редуктора (4).

В процессе выпрессования придерживайте шток
(7), а затем извлеките его из картера (6), когда он
отделится от вилки (8).

Снимите вилку (8) с ползунами со скользящей муфты (9).

Съемником, состоящим из траверсы (1), лап (2), упорного
блока (4) и струбцины (3), спрессуйте шестерню (6) с води'
ла планетарного редуктора (5).

Снимите пластину (7) в сборе с трубкой (8) подачи масла.

Отделите от шестерни (1) опорный подшипник (2).

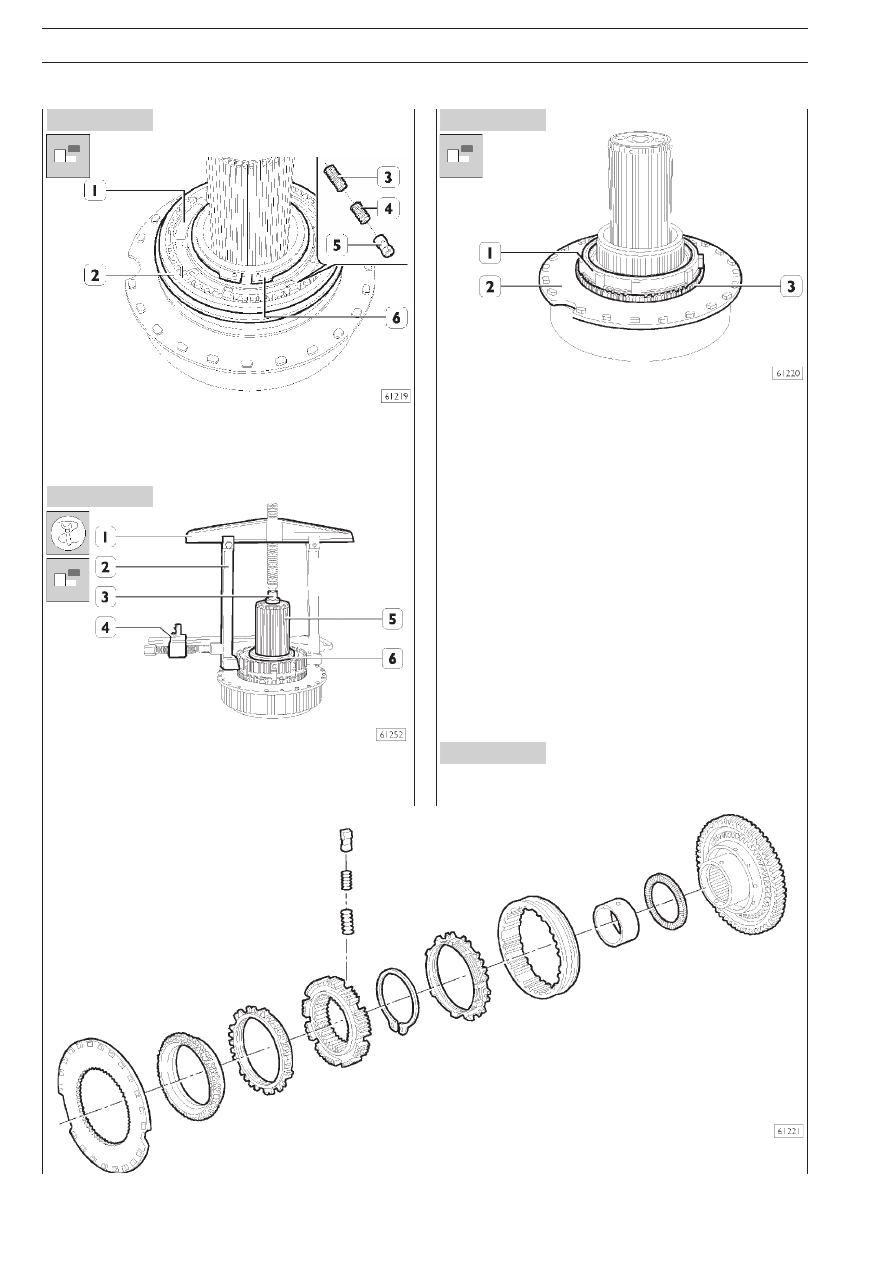

Снимите кольцо синхронизатора (1) со ступицы скользящей
муфты.

14

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 16

Рисунок 17

Рисунок 18

Снимите стопорное кольцо (6), затем аккуратно снимите
со ступицы скользящую муфту (1), обращая внимание на на'
ходящиеся внутри фиксаторы (5) и пружины (3 и 4).

Съемником, состоящим из траверсы (1), лап (2), упорного
блока (3) и струбцины (4), выпрессуйте ступицу скользящей
муфты (6) с водила планетарного редуктора (5).

Снимите кольцо синхронизатора (1) и соединительную
муфту (3) в сборе с пластиной (2).

Подденьте подходящим инструментом соединительную муф'
ту (3), снимите ее с пластины (2).

ДЕТАЛИ СИНХРОНИЗАТОРА ПЛАНЕТАРНОГО РЕДУКТОРА

Рисунок 19

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

15

Рисунок 20

Рисунок 21

Детали планетарного редуктора

Снимите планетарный редуктор, как это описано в соответ'
ствующем разделе для КП, не оборудованных гидравличе'
ским тормозом'замедлителем.

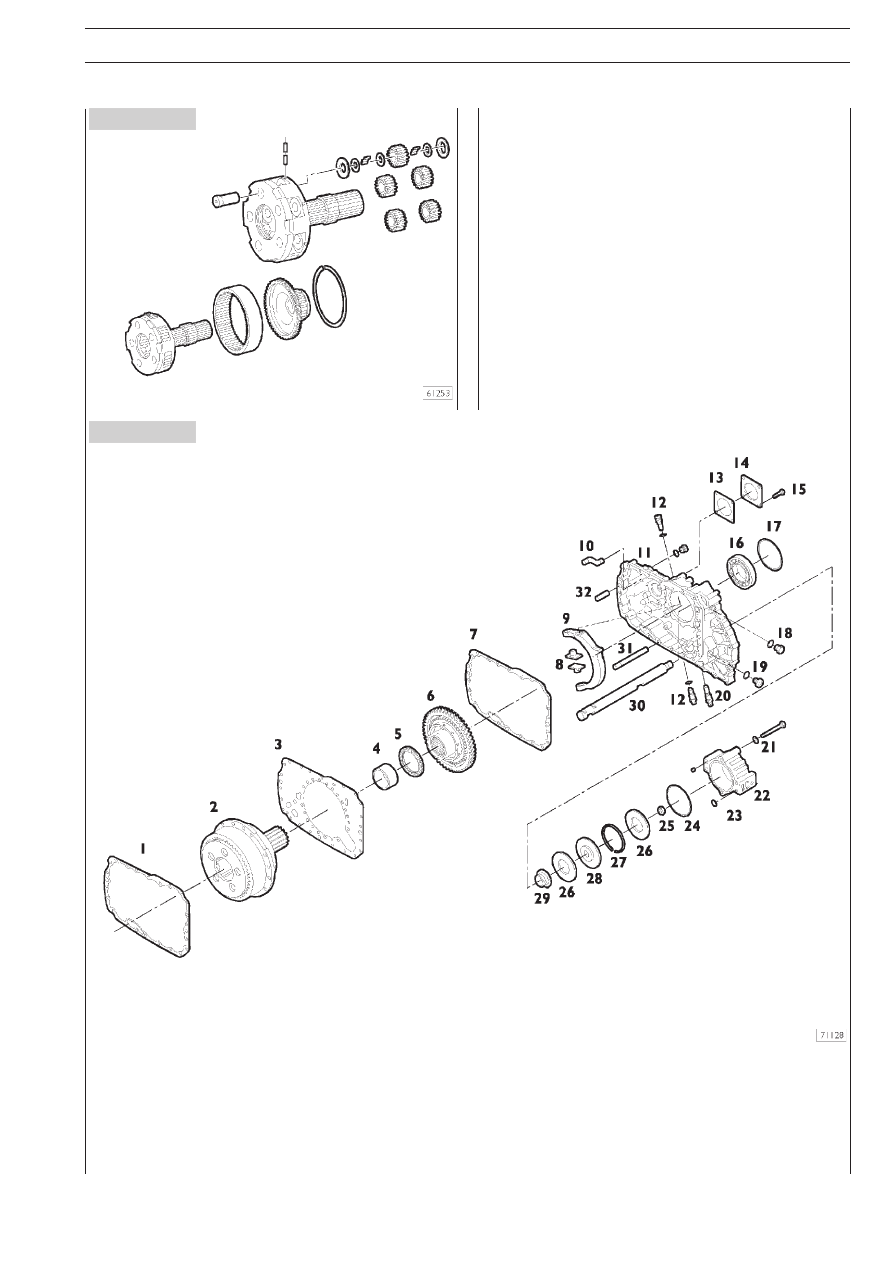

ДЕТАЛИ КАРТЕРА И ПРИВОДА ПЛАНЕТАРНОГО РЕДУКТОРА
