Iveco EURO TRAKKER CURSOR 13. Руководство - часть 61

8

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

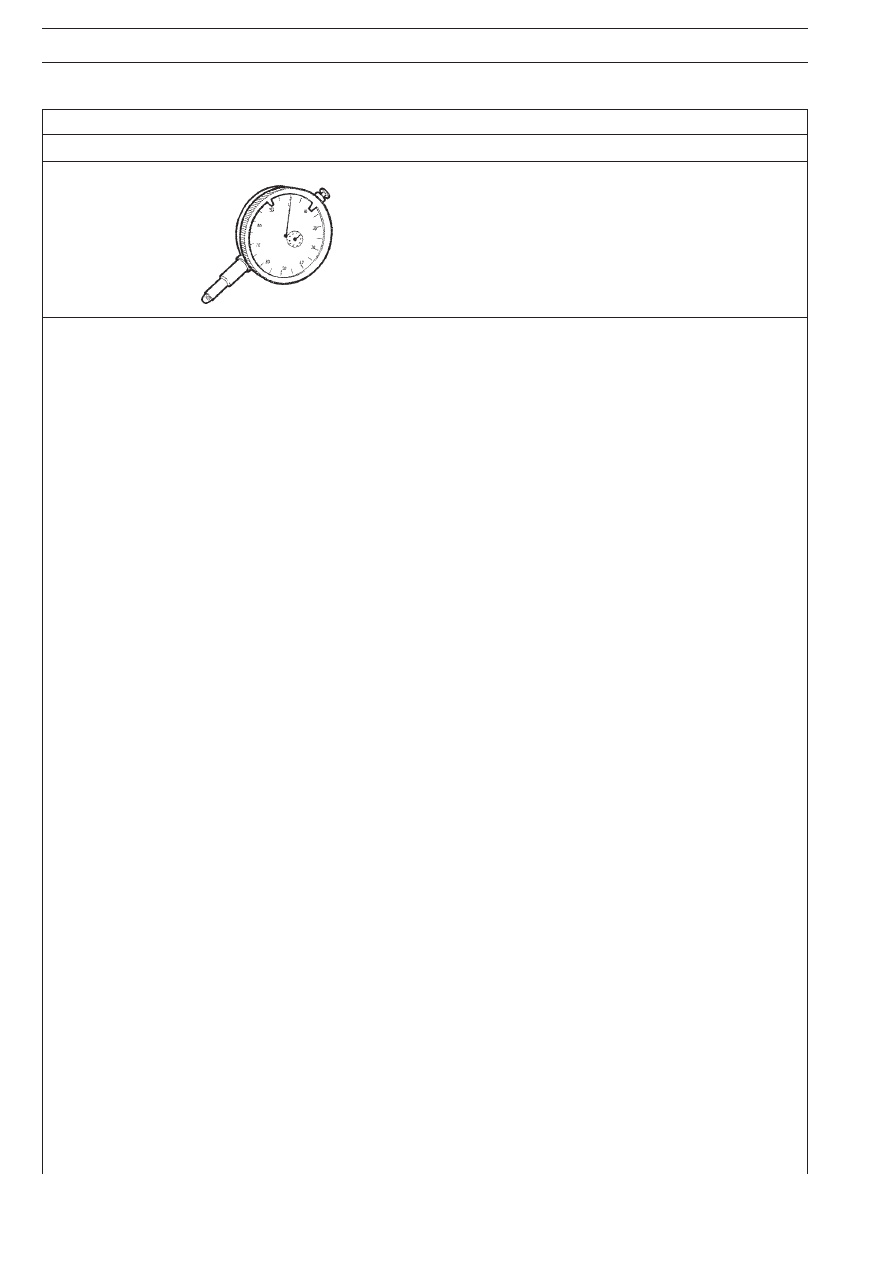

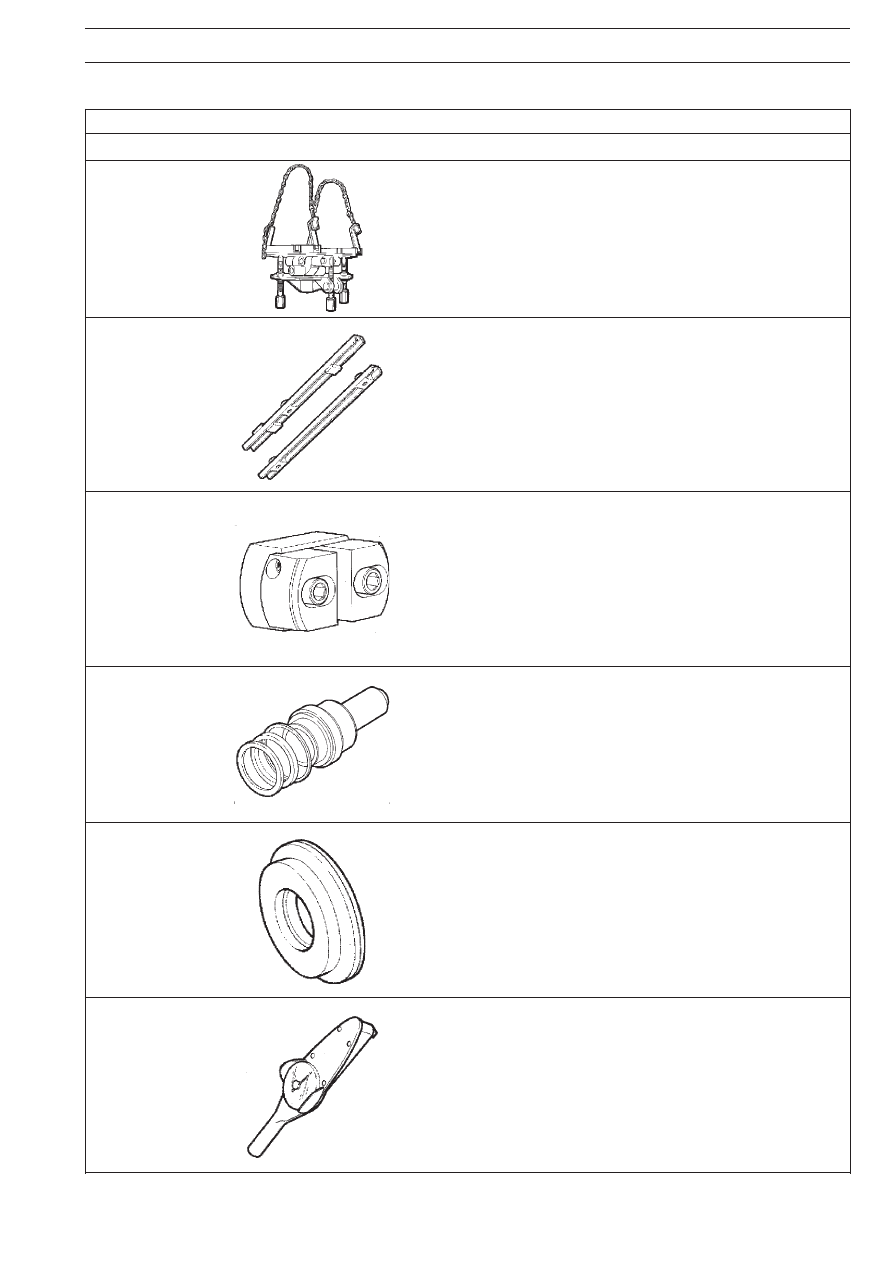

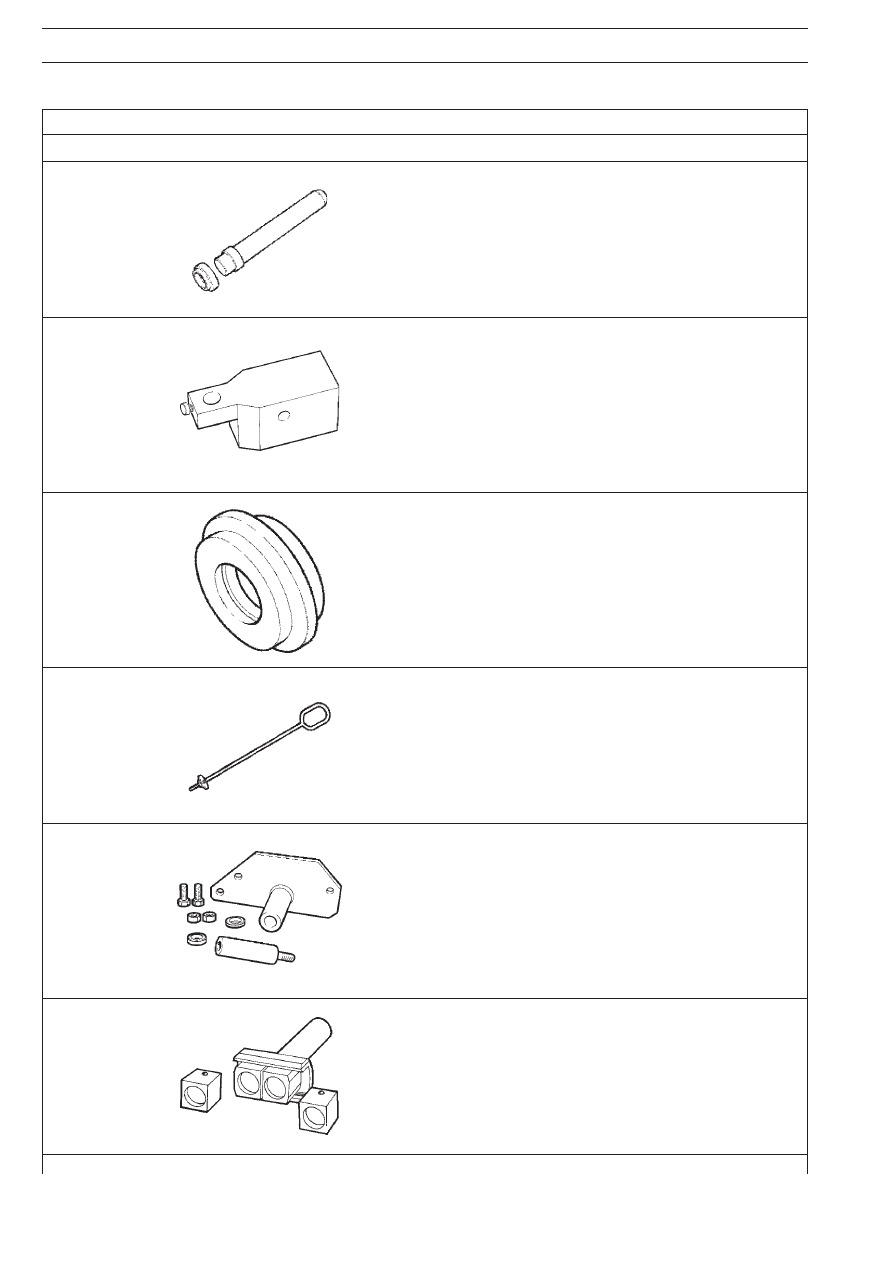

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370113

Оправка для установки сальников и/или втулок в картер КП

99370415

Кронштейн индикатора для измерения осевого люфта
подшипников вторичного вала (использовать с 99395604).

99370420

Оправка для установки сальника передней крышки КП
(используется с 99370006)

99370449

Рым'болт для поднятия первичного вала.

99370450

Приспособление для регулировки положения вилки включения
делителя

99370465

Приспособление для кернения предохранительных пластин

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

9

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370629

Платформа для монтажа'демонтажа КП с автомобиля

99371050

Скобы для фиксации КП при ремонте
(используются с 99322205'99322225)

99374093

Оправка для установки наружных колец подшипников диаметром
от 91 до 130 мм (используется с 99370007)

99374221

Оправка для установки сальника задней крышки

99374370

Оправка для установки маслоотражателя на ведущий вал
(используется с 99370006)

99389819

Динамометрический ключ (0'10 Н·м) с квадратным
переходником 1/4"

10

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99395604

Индикатор (0'10 мм)

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/16 S 181/16 S 221 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ'ЗАМЕДЛИТЕЛЕМ

11

Рисунок 2

Рисунок 3

Рисунок 4

Снятие гидравлического тормоза замедлителя
с КП на стенде

Присоедините кронштейны 99371050 (3) к коробке передач.

Используя стропы и таль, установите КП на поворотный
стенд 99322205 (2), на который установлен также крон'
штейн 99322225 (4).

Отверните пробку (5) и слейте масло из КП.

Отверните пробку (1) и слейте масло из гидравлического
тормоза'замедлителя.

Разогните деформированный край предохранительной пла'
стины (3) и снимите ее.

Отверните болты крепления фланца ведомого вала (2), сни'
мите пластину (4) и находящийся под ней сальник.

Отверните болты (9) и извлеките пробку (7) с уплотнением
(8), масляный фильтр (6) и магнит (5).

Установите КП в вертикальное положение.

Отверните болты (указано стрелкой) крепления гидравли'
ческого тороза'замедлителя (1) к планетарному редуктору
ERG (10). Проденьте стропу под теплообменник и с помо'
щью тали отделите тормоз'замедлитель (1) от планетарного
редуктора ERG (10).

Снимите регулировочные шайбы с реактора и с
подшипника вала планетарного редуктора.

Ремонт гидравлического тормоза'замедлителя описывается
в РАЗДЕЛЕ 5, «Гидравлический тормоз'замедлитель
INTARDER».

Установка гидравлического тормоза замедлителя

Установите регулировочные шайбы на подшипник вала ERG
и на вал гидравлического тормоза'замедлителя.
Установите тормоз'замедлитель (1) на картер ERG (10), за'
тяните болты (указано стрелкой) с предписанным крутящим
моментом.
Установите магнит (5), масляный фильтр (6), пробку (7) с уп'
лотнением (8) и затяните болты (9) с предписанным крутя'
щим моментом.
Установите фланец (2) на вал планетарного редуктора. Уста'
новите сальник. Перед установкой нанесите на него смазку.
Установите усиливающую пластину (4), затяните крепежные
болты с предписанным крутящим моментом.
Установите предохранительную пластину (3) на болты, за'
керните ее с помощью приспособления 99370465.

Замените все уплотнения на новые.

Рисунок 5

Заверните пробку (1) сливного отверстия тормоза'замед'
лителя и пробку (2) сливного отверстия коробки передач.

Залейте в коробку передач с тормозом'замедлителем ус'
тановленный объем масла соответствующей марки.
