Iveco EURO TRAKKER CURSOR 13. Руководство - часть 53

30

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 30

Рисунок 31

Рисунок 28

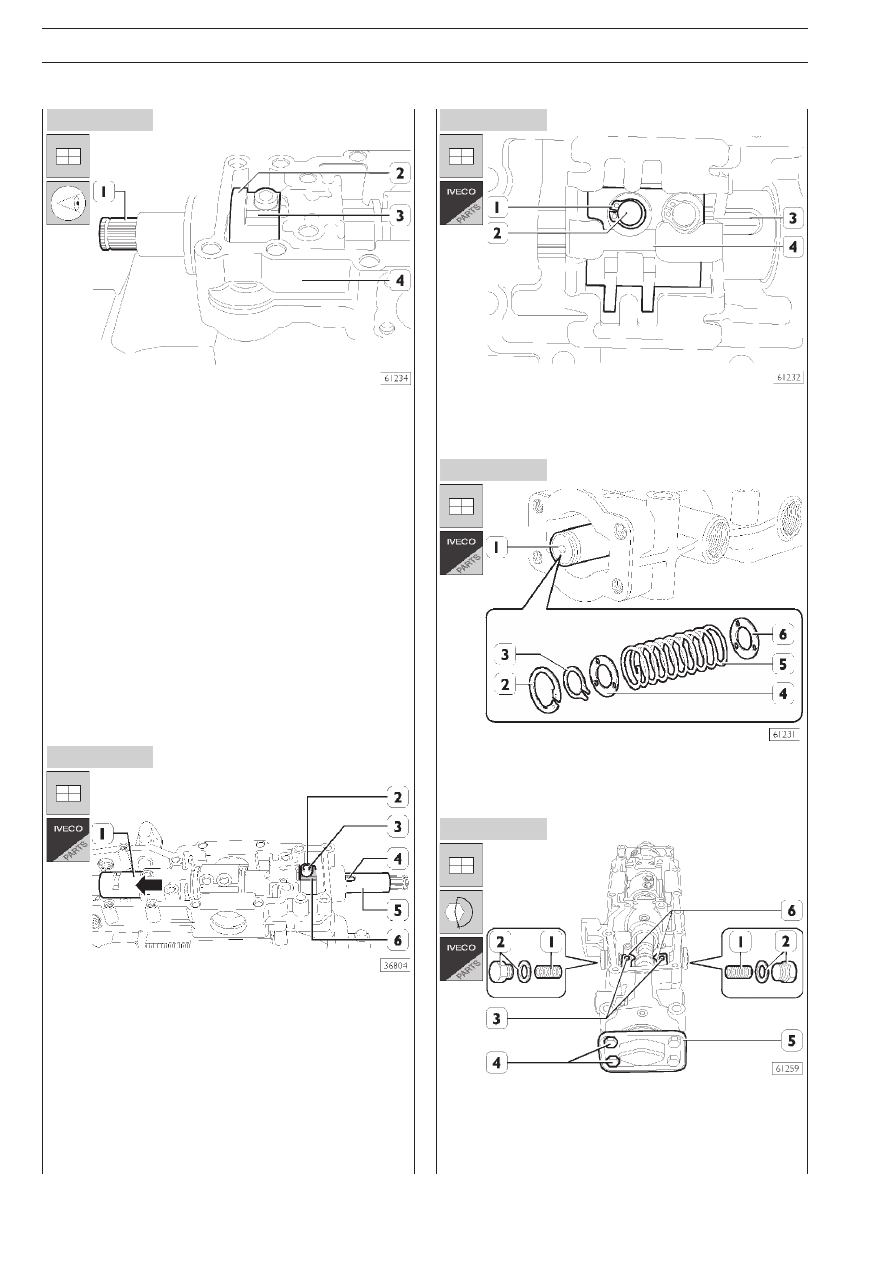

Установите рычаги (2 и 3) в картер (4) в их исходное полоH
жение в соответствии с метками, затем установите шток (1).

Переместите втулку (1) в направлении, указанном стрелH
кой.

Установите новый роликовый подшипник (3) и штифт (2) на
рычаг (6). Проверните шток (5) таким образом, чтобы проH
точка (4) находилась в правильном положении относительH
но подшипника (3) и штифта (2).

Расположив рычаг (6) на плоской поверхности, аккуратно
запрессуйте подшипник (3) и штифт (2) так, чтобы они воH
шли в посадочные места заподлицо с поверхностью рычага
(6) и правильно совместились с проточкой (4) на штоке (5).

Рисунок 29

Зафиксируйте поводок (4) на штоке (3), установив штифты
(2), затем установите на них новые пружинные стопорные
кольца (1).

Установите на шток (1) шайбу (6), пружину (5), шайбу (4),
затем установите новое пружинное стопорное кольцо (3).

Вставьте новое стопорное кольцо (2).

Установите крышку (5) с новой прокладкой, заверните болH
ты (4) и затяните их с предписанным крутящим моментом.

Установите рычаги (6) на штифты (3). Заверните пробки (2)
с новыми шайбами и пружинами (1) и затяните их с предпиH
санным крутящим моментом.

Рисунок 32

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

31

Рисунок 36

Рисунок 38

Рисунок 33

Рисунок 34

Рисунок 35

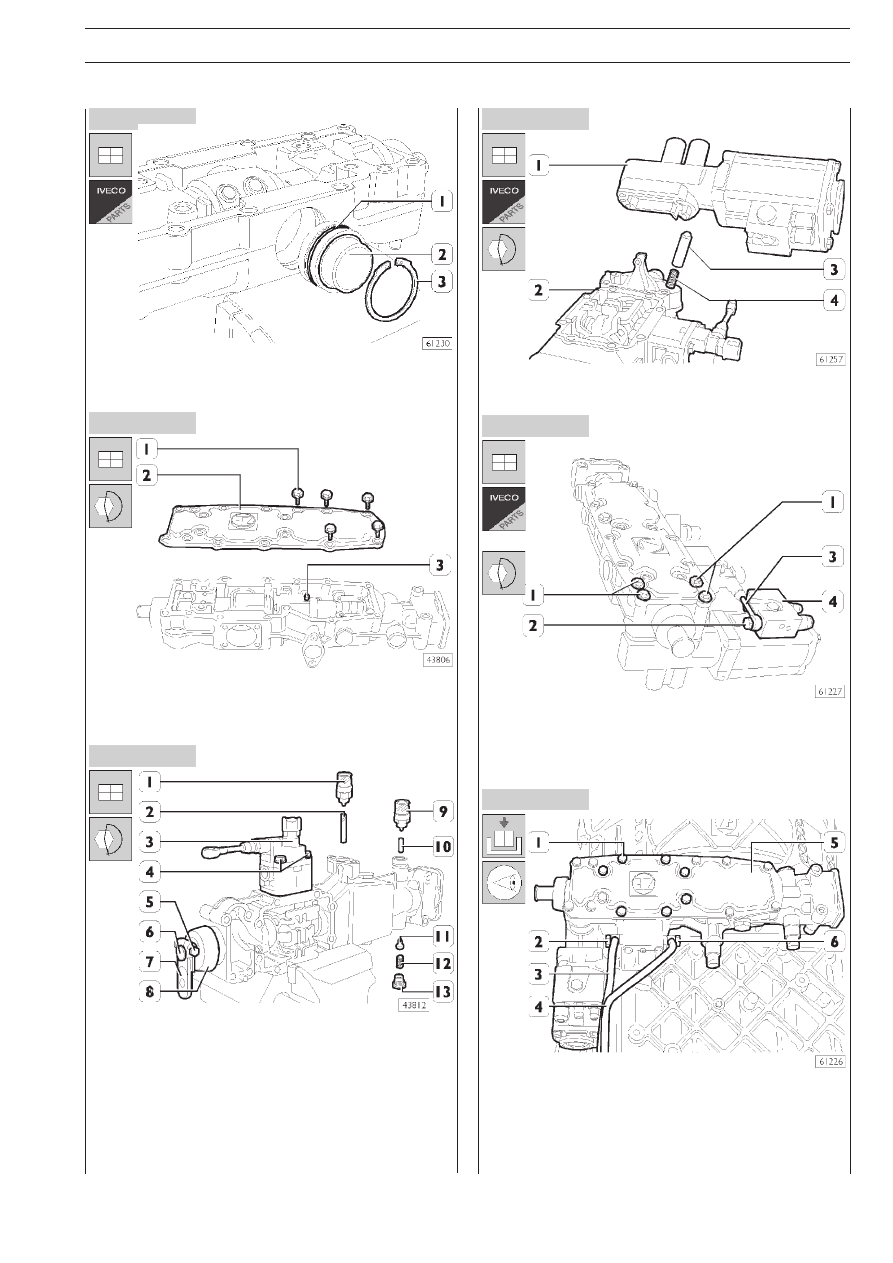

Установите на поршень (2) новое кольцо (1), затем устаноH
вите поршень в картер, зафиксировав его с помощью стоH
порного кольца (3).

Установите штифт (3) в картер.
Установите верхнюю крышку (2) с новой прокладкой.
Затяните болты (1) с предписанным крутящим моментом.

В завершение сборки установите:
❑ Толкатель (11), пружину (12), пробку (13) с новой проH

кладкой;

❑ Толкатели (2 и 10), датчики (1 и 9) с новыми шайбами;
❑ Чашку (8), рычаг (7) на шток (6) в их исходное положеH

ние и затяните гайку (5) с предписанным крутящим моH
ментом.

Установите в картер (2), толкатель (3) и пружину (4).
Установите сервопривод (1) с новой прокладкой.

Рисунок 37

Затяните болты (1) с предписанным крутящим моментом.

Подсоедините трубку (3) пневмосистемы к распределителю
(4) и затяните штуцер (2) с новыми медными прокладками с
предписанным крутящим моментом.

Установите привод переключения передач (5), затяните
крепежные болты (1) с предписанным крутящим моментом.

Подсоедините трубки (3 и 4) к картеру (5) в их исходном
положении, завернув штуцеры (2 и 6) с новыми шайбами.

32

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 39

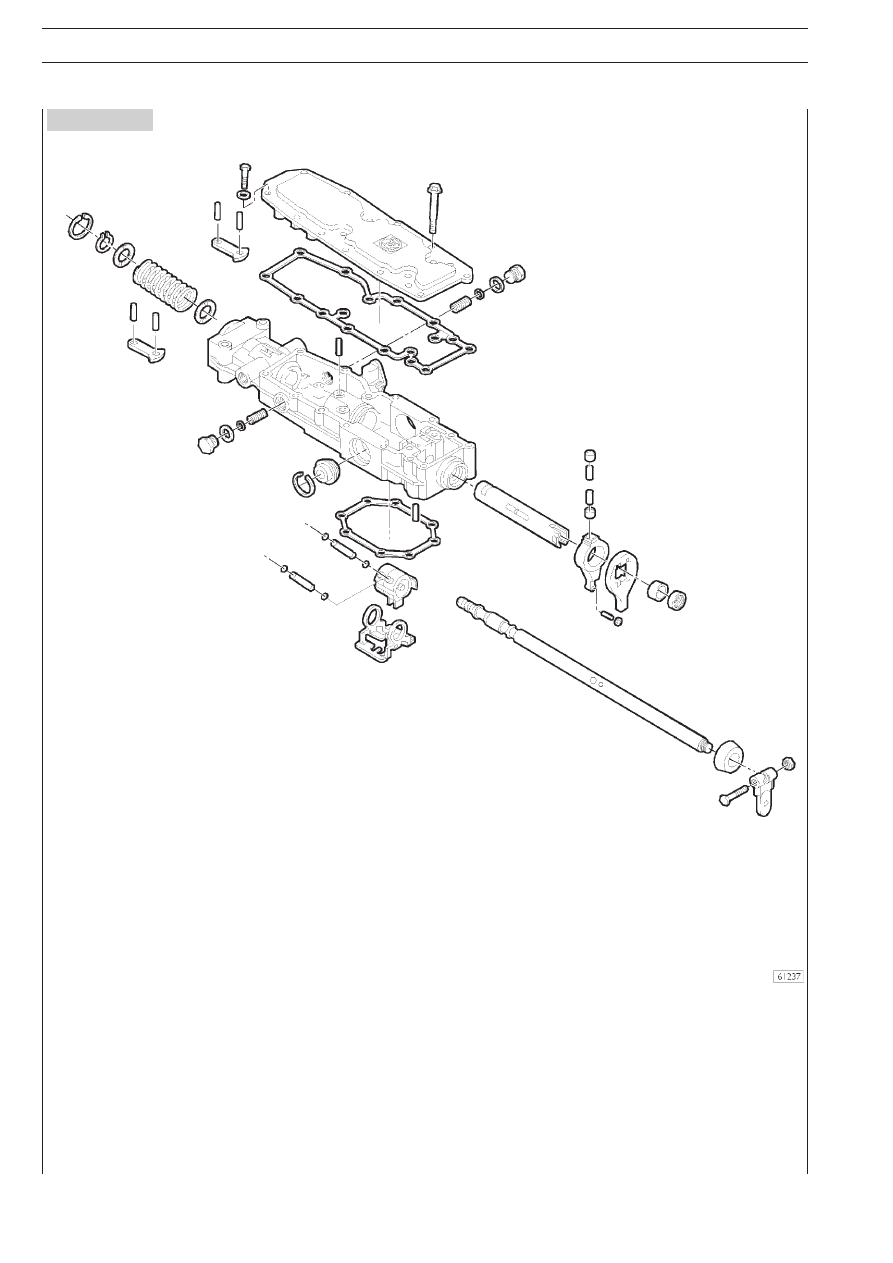

ДЕТАЛИ ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

33

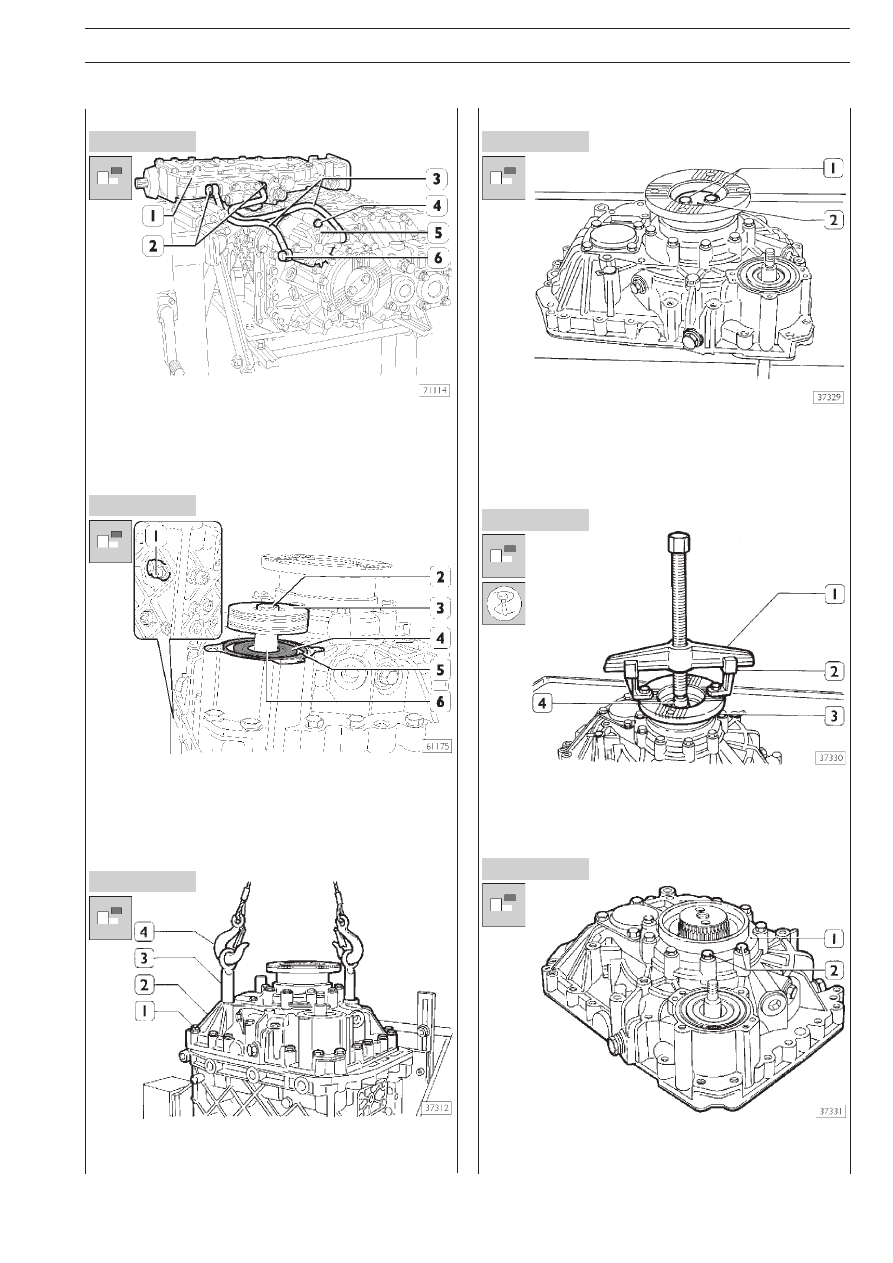

Снятие задней части картера

Рисунок 45

Рисунок 44

Рисунок 43

Рисунок 40

Рисунок 41

Рисунок 42

Снимите привод переключения передач (1), как это описаH
но в соответствующем разделе.
Отметьте положение трубок (3), затем отсоедините их от
планетарного редуктора, отвернув штуцеры (6) вместе с
шайбами.

Отверните гайку (2) и извлеките поршень (3) с двумя кольH
цами и гасителем вибрации от штока (6) включения планеH
тарного редуктора.
Извлеките кольцо (5). С помощью отвертки извлеките сальH
ник (4) штока (6).
Отверните штифт (1) фиксации штока (6).

Отверните болты (1). Заверните рымHболты (3) в задней
части картера. С помощью тросов (4) и тали снимите задH
нюю часть картера (2) с КП.

Снятие планетарного редуктора

Снимите предохранительную пластину, отверните два болH
та (1). Извлеките пластину (2) и расположенную под ней
прокладку.

Выпрессуйте фланец (3) ведомого вала с помощью съемниH
ка, состоящего из двух лап (2), винтовой траверсы (1) и
упорного блока 99345058 (4).

Отверните болты (2), снимите крышку (1) и извлеките подH
шипник, регулировочную шайбу и прокладку.
