КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

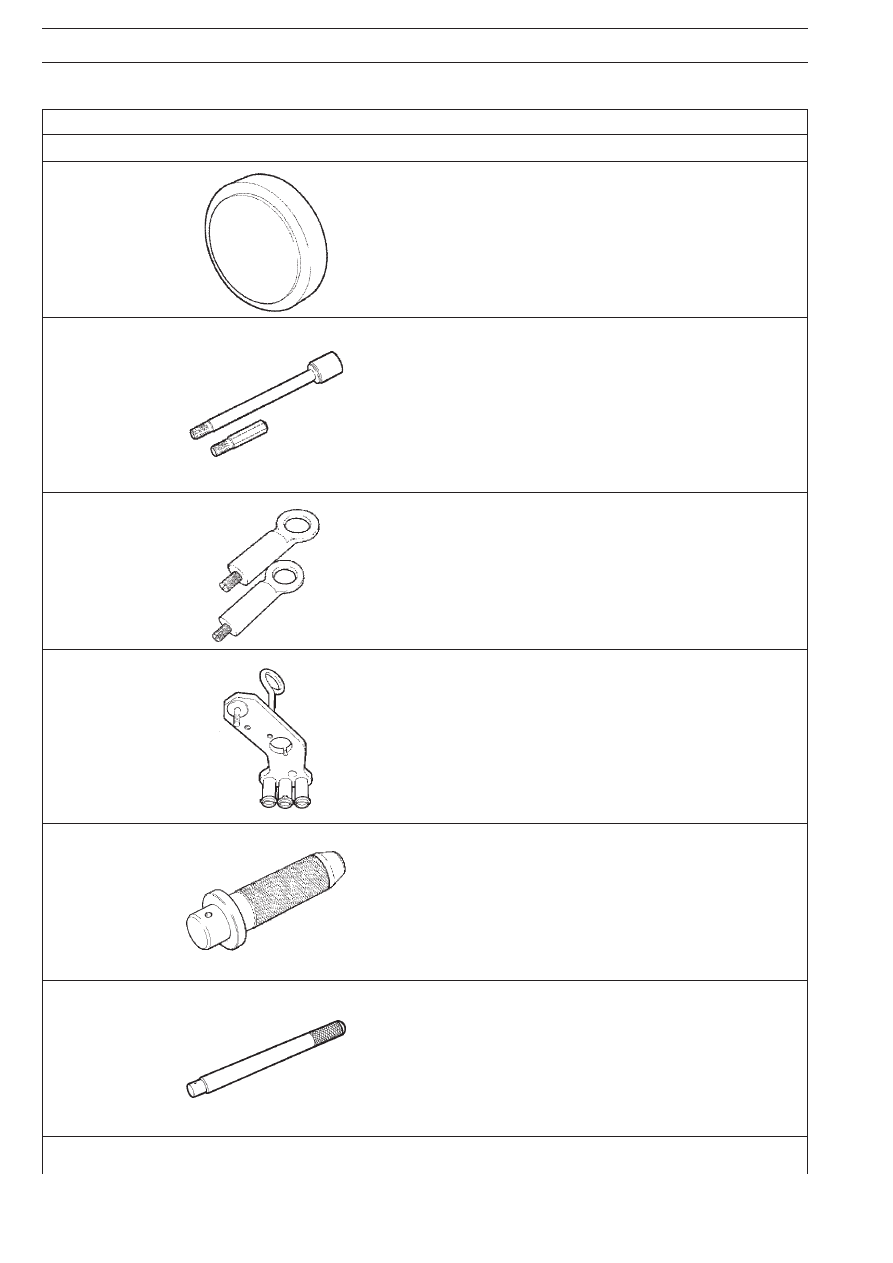

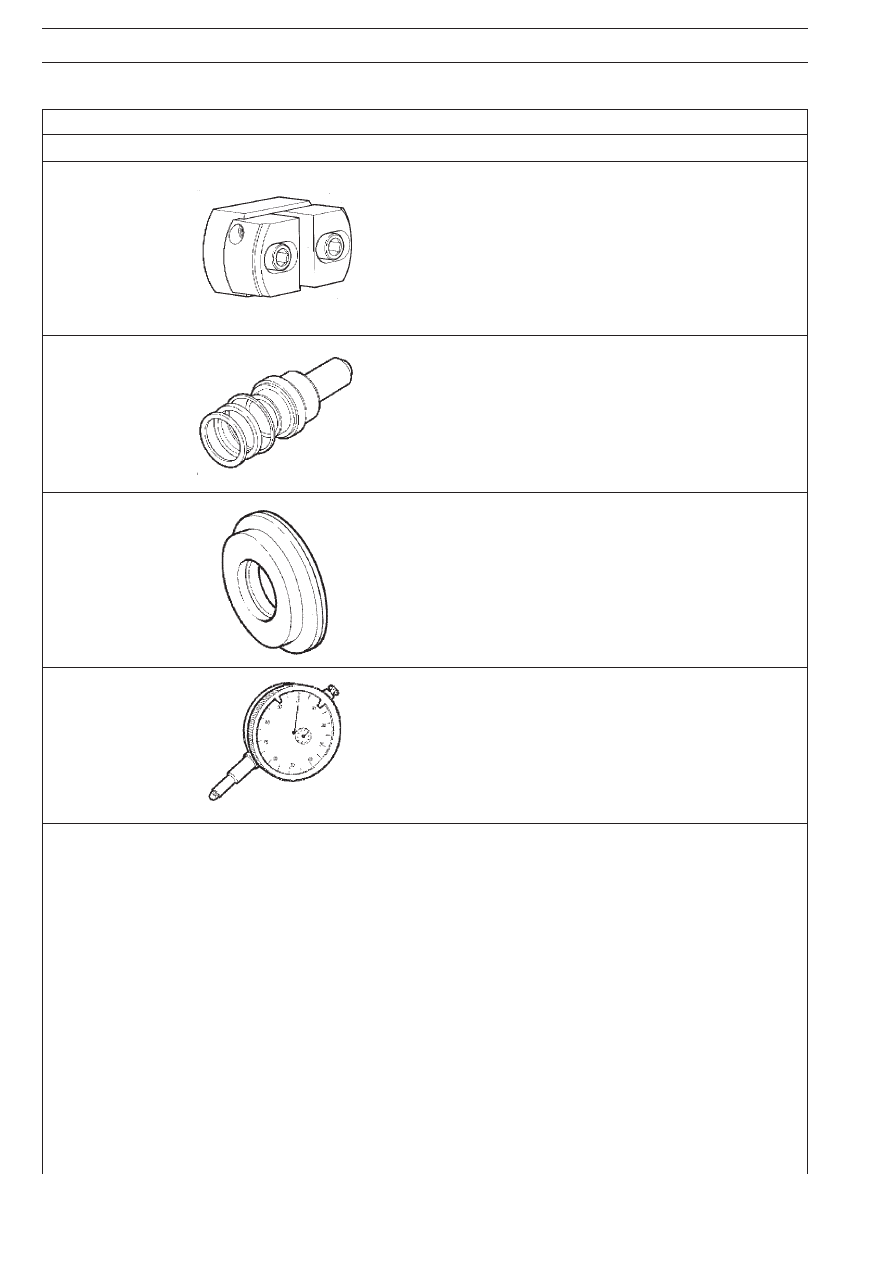

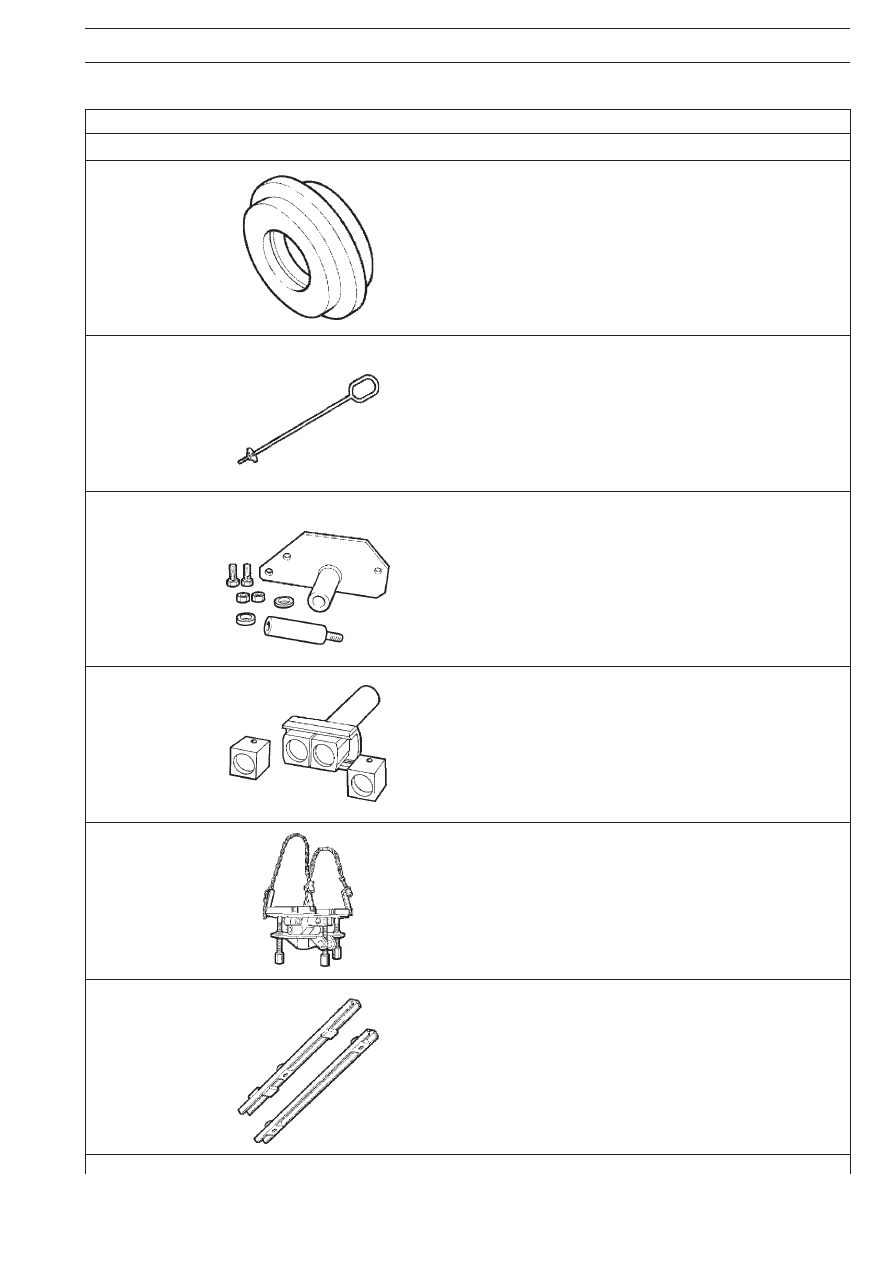

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99345092

Упорный блок для съемников

99347092

Приспособления для извлечения передних и задних центрирующих
штифтов КП (используются вместе со съемником 99340205)

99360502

РымHболты для демонтажа и установки редуктора

99360515

Приспособление для снятия и установки первичного вала,
вторичного вала и вилок в сборе

99370006

Рукоятка для сменных оправок

99370007

Рукоятка для сменных оправок

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

19

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370420

Оправка для установки сальника передней крышки КП
(используется с 99370006)

99370449

Приспособление для снятия и установки первичного вала

99370450

Приспособление для регулировки положения вилки включения
делителя

99370465

Приспособление для кернения предохранительных пластин

99370629

Платформа для монтажаHдемонтажа КП с автомобиля

99371050

Скобы для фиксации КП при ремонте
(используются с 99322205H99322225)

20

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99374093

Оправка для установки наружных колец подшипников диаметром
от 91 до 134 мм (используется с 99370007)

99374421

Оправка для установки сальника задней крышки

99374370

Оправка для установки маслоотражателя на ведущий вал
(используется с 99370006)

99395604

Индикатор (0H10 мм)

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКИ ПЕРЕДАЧ ZF 16 S 151/ZF 16 S 181/ZF 16 S 221 O.D.

21

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КП

Основные признаки неисправностей в работе КП

1 H Повышенный уровень шума.
2 H Самопроизвольное выключение или нечеткое включение передачи.
3 H Затрудненное переключение передач.
4 H Отказ или малоэффективная работа пневмопривода КП.

1

ПОВЫШЕННЫЙ УРОВЕНЬ ШУМА

Замените изношенные детали.

ДА

ДА

НЕТ

НЕТ

ДА

Чрезмерно большой зазор между шестернями.

Шестерни, подшипники, кольца синхронизатора и
соединительные детали изношены.

Недостаточный уровень масла в КП.

Долейте до нужного уровня масло TUTELA ZC 90.

Разберите КП и замените изношенные шестерни.

2

САМОПРОИЗВОЛЬНОЕ ВЫКЛЮЧЕНИЕ И

НЕЧЕТКОЕ ВКЛЮЧЕНИЕ ПЕРЕДАЧ

Снимите КП, отремонтируйте, заменив неисправH
ные детали.

ДА

ДА

НЕТ

НЕТ

ДА

Передачи не включаются должным образом.

Сломаны вилки переключения передач.

Изношены кольца синхронизатора.

Проверьте, как работают при включении передач шесH
терни и скользящие муфты, замените изношенные детаH
ли, обязательно замените кольца синхронизаторов.

Включите нужную передачу до конца перед тем, как
отпустить педаль сцепления.

(продолжение)
