Подбор вкладышей коренных и шатунных подшипников

Для того чтобы обеспечить требуемые установочные радиальные зазоры, вкладыши коренных и шатунных подшипниX
ков следует подбирать в соответствии с приведенными ниже указаниями.

Эта операция позволяет определить наиболее подходящие вкладыши для каждой из шеек (при необходимости для каждой
из шеек могут выбираться вкладыши разных размерных групп).

В зависимости от толщины вкладыши разбиты на размерные
группы, маркированные цветными метками (красный, зелеX
ный, красный/черный, зеленый/черный).

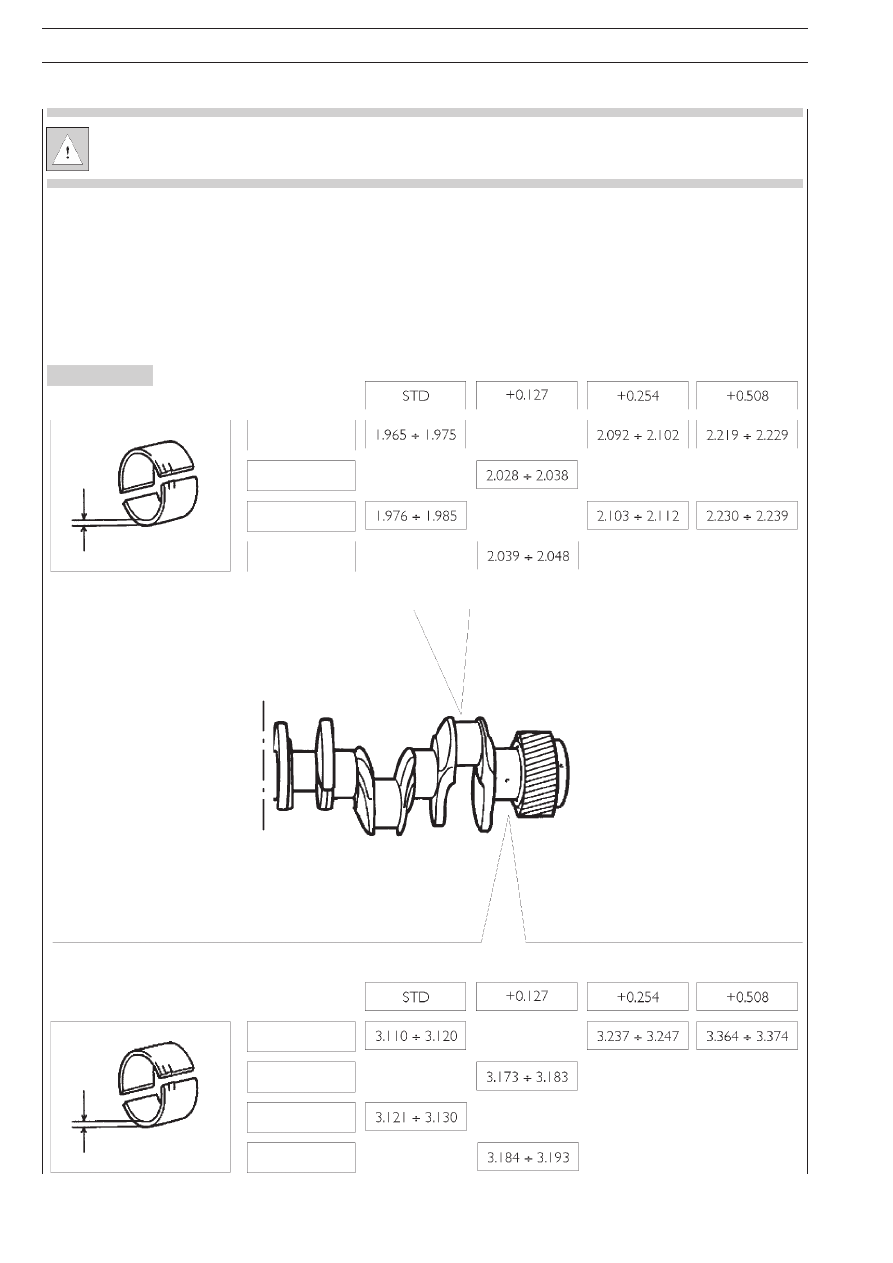

На рис. 81 приведены размеры вкладышей коренных и шаX
тунных подшипников, поставляемых в качестве запасных
частей, номинальных (STD) и ремонтных размеров (+0,127,
+0,254, +0,508).

Вкладыши шатунных подшипников

Рисунок 79

Вкладыши коренных подшипников

красный

красный/черный

зеленый

зеленый/черный

красный

красный/черный

зеленый

зеленый/черный

ММ

ММ

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

79

Предварительное определение размерной группы вкладышей коренных и шатунных подшипников

Для каждой из шеек коленчатого вала следует выполнить описанные ниже операции.

КОРЕННЫЕ ШЕЙКИ

❑ Определить размерную группу диаметра отверстия

под кладыши в картере.

❑ Определить размерную группу диаметра шатунной

шейки коленчатого вала.

❑ Выбрать размерную группу вкладышей подшипников.

ШАТУННЫЕ ШЕЙКИ

❑ Определить размерную группу диаметра отверстия

под вкладыши в шатуне.

❑ Определить размерную группу диаметра шатунной

шейки коленчатого вала.

❑ Выбрать размерную группу вкладышей подшипников.

ОПРЕДЕЛЕНИЕ РАЗМЕРНОЙ ГРУППЫ ДИАМЕТРА ОТВЕРСТИЯ ДЛЯ ВКЛАДЫШЕЙ КОРЕННЫХ
ПОДШИПНИКОВ В КАРТЕРЕ

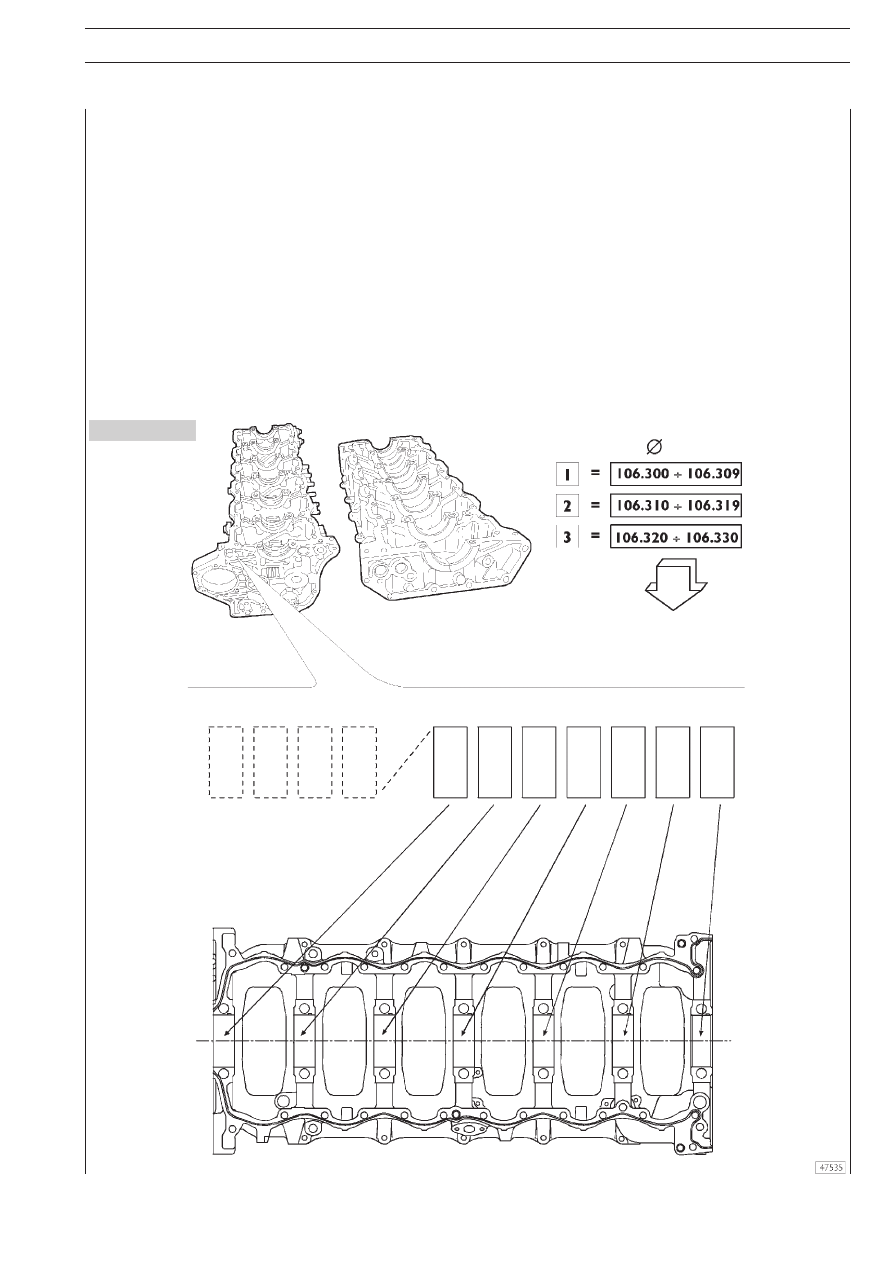

В передней части картера в указанном месте нанесены две группы цифр.
❑ Первая группа из четырех цифр определяет парные детали: картер — объединенная крышка коренных подшипников.
❑ Следующие семь цифр по отдельности соответствуют размерной группе диаметра каждого из отверстий.
❑ Каждая из цифр может равняться 1, 2 или 3.

Рисунок 82

, ММ

80

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 83

ОПРЕДЕЛЕНИЕ РАЗМЕРНОЙ ГРУППЫ ДИАМЕТРА КОРЕННЫХ И ШАТУННЫХ ШЕЕК
(ШЕЙКИ НОМИНАЛЬНОГО ДИАМЕТРА)

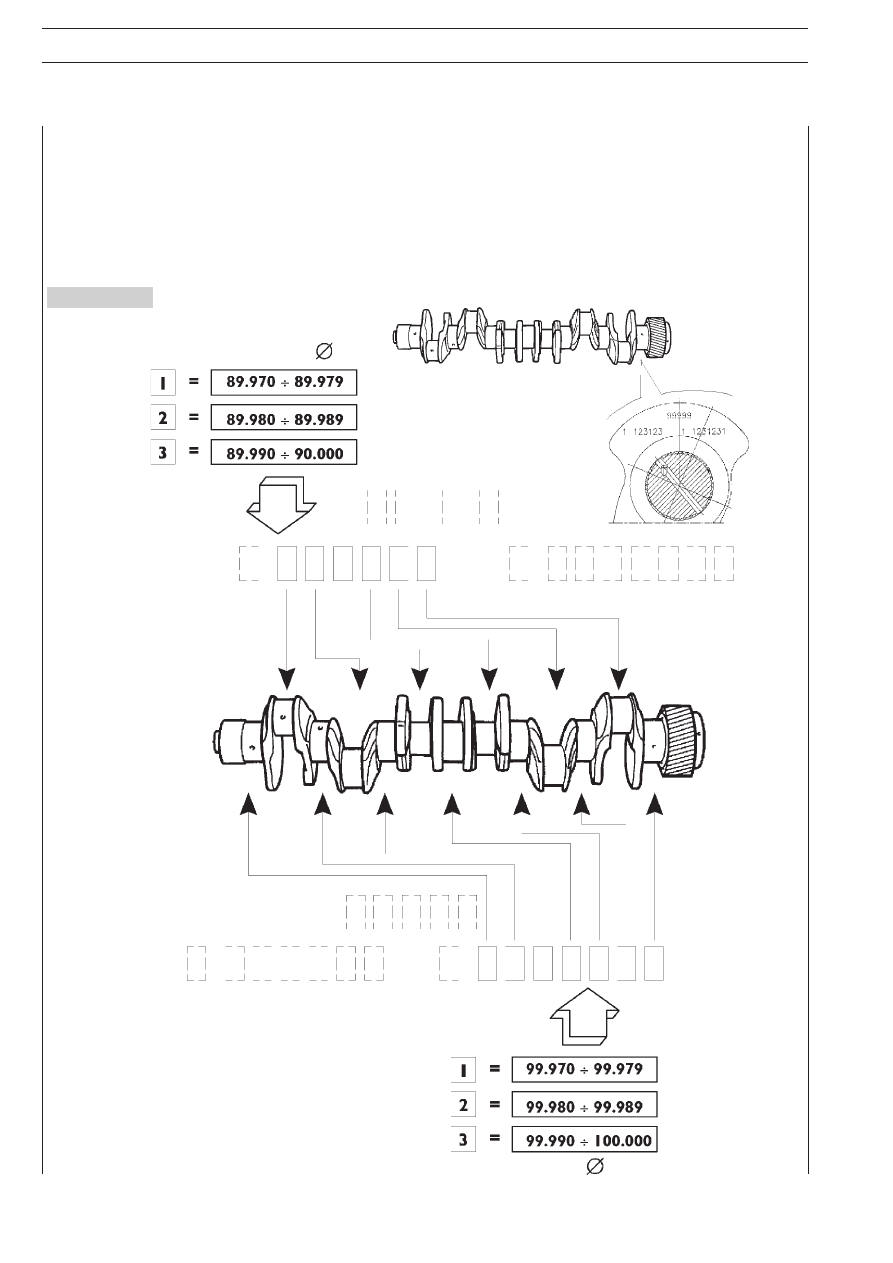

На коленчатом валу, в месте, указанном стрелкой (рис. 83 слева) нанесены три группы цифр:
❑ Первая группа из пяти цифр соответствует номеру коленчатого вала по каталогу.
❑ Под этой группой цифр слева расположены шесть цифр, относящихся к шатунным шейкам. Цифра перед ними указывает

на состояние шеек (1 = STD, 2 = –0,127). Остальные шесть цифр по отдельности определяют размерную группу диаметX
ра соответствующей шатунной шейки (рис. 83 слева).

❑ Группа из семи цифр справа, перед которыми расположена отдельная цифра, относится к коренным шейкам: отдельно

стоящая цифра указывает на состояние шеек (1 = STD, 2 = –0,127), а остальные семь цифр по отдельности определяют
размерную группу диаметра соответствующих коренных шеек (рис. 83 слева).

ШАТУННЫЕ ШЕЙКИ

     , мм

КОРЕННЫЕ ШЕЙКИ

    , мм

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

81

Рисунок 84

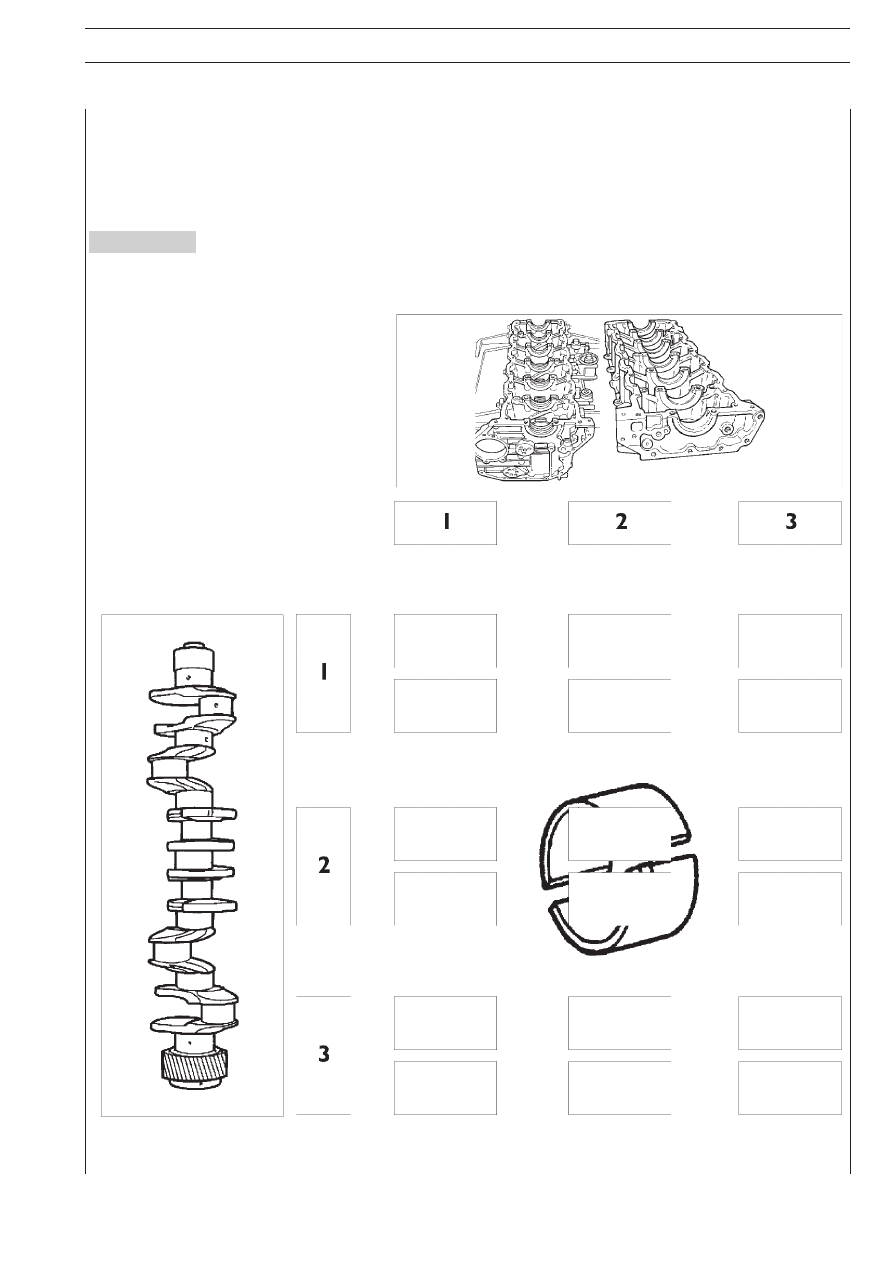

ВЫБОР ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ

После прочтения данных, выштампованных на картере и на коленчатом валу, для каждой из коренных шеек при помощи табX
лицы можно выбрать размерную группу вкладышей подшипников:

STD.

красный

зеленый

зеленый

зеленый

зеленый

красный

зеленый

зеленый

зеленый

зеленый

зеленый

зеленый

красный

красный

зеленый

зеленый

красный

красный
