The king-pin camber angle (

β) is the angle formed by the axis

passing through the king-pin and the vertical to the ground,
looking at the vehicle from the front.

When the projection of the king-pin axis is near to the contact
point of the wheel with the ground (opposite tendency to the
wheel camber) the angle is positive, it is difficult to say that it
is impossible to have the king-pin camber angle negative.

The wheel camber angle (

α) and the king-pin camber angle (β)

enable wheel axis and the king-pin axis to come nearer as much
as possible to the contact centre of the tyre on the ground.

In this way, reduced tyre wear and lower steering torque are
obtained.

In order to have a good vehicle ground holding, a low
consumption of tyre and to enable the driving wheels to return
to straight running after steering, the front wheels are adjusted
at defined assembly angles:

- wheel camber angle;

- king-pin camber angle;

- caster angle;

- wheel toe-in.

These angles, accurately calculated, enable the correct balancing
of the forces created when the vehicle is moving, in the different
load conditions, tending to change the position of the wheels
on the ground.

Figure 1

Caster angle

Wheel camber angle

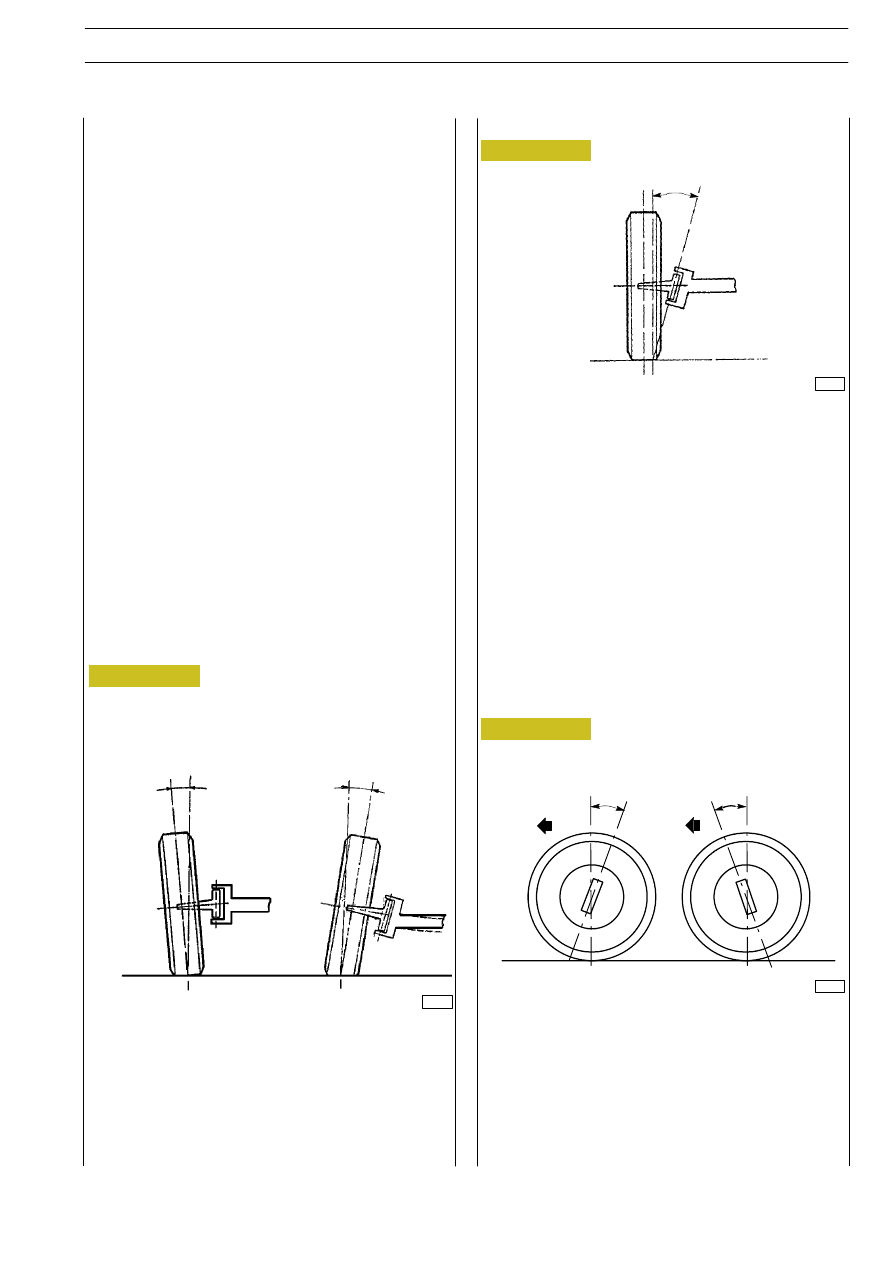

The camber angle (

α) is the angle formed by the axis passing

through the wheel centre line and the vertical to the ground,
looking at the vehicle from the front.

The camber angle is positive (A) when the upper part of the
wheel tends toward the outside; it is negative (B) when the
wheel upper part tend toward the inside.

32956

32957

32958

Figure 2

Figure 3

A

B

a

a

ß

The caster angle (

γ) is the angle formed by the king-pin axis with

the vertical to the ground, looking at the vehicle from one side.

If the projection formed by the king-pin axis falls in front of the
wheel contact point with the ground, in the direction of travel
of the vehicle, the caster angle is by convention positive (A); it
is negative (B) if it falls behind the wheel contact point with the
ground; it is equal to zero if it is perfectly vertical to the contact
point.

A

B

+

_

γ

γ

Camber angle

WHEEL GEOMETRY

51

D

AILY

DESCRIPTION

This angle makes it possible to keep the front wheels straight
when the vehicle is running straight and allows the wheels to
return spontaneously to running straight from the position
taken in the bend, as soon as the steering wheel is released by
the driver.

32359

32960

32961

Figure 4

Figure 5

Figure 6

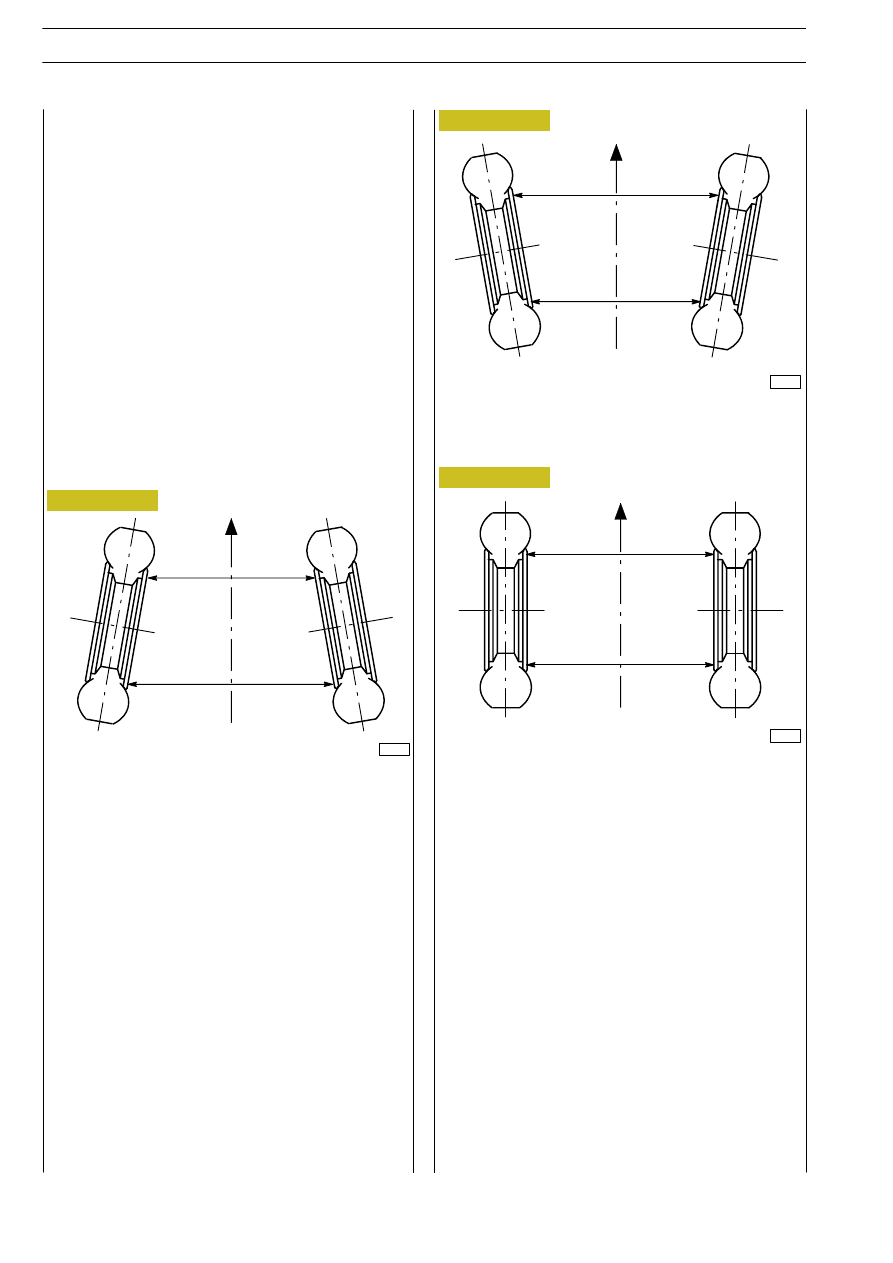

The toe-in is negative if B is lower than A.

The toe-in is equal to zero if B is equal to A.

A

B

A

B

A

B

The wheel toe-in results from the difference between the
distances A and B (value expressed in mm) measured on the
horizontal axis of the rims, looking at the vehicle from the top.
In this way a light drive and a low tyre consumption is obtained.

The toe-in is positive if B is higher than A.

Wheel toe-in

52

WHEEL GEOMETRY

D

AILY

Base - May 2004

WHEEL GEOMETRY

53

D

AILY

WHEEL GEOMETRY

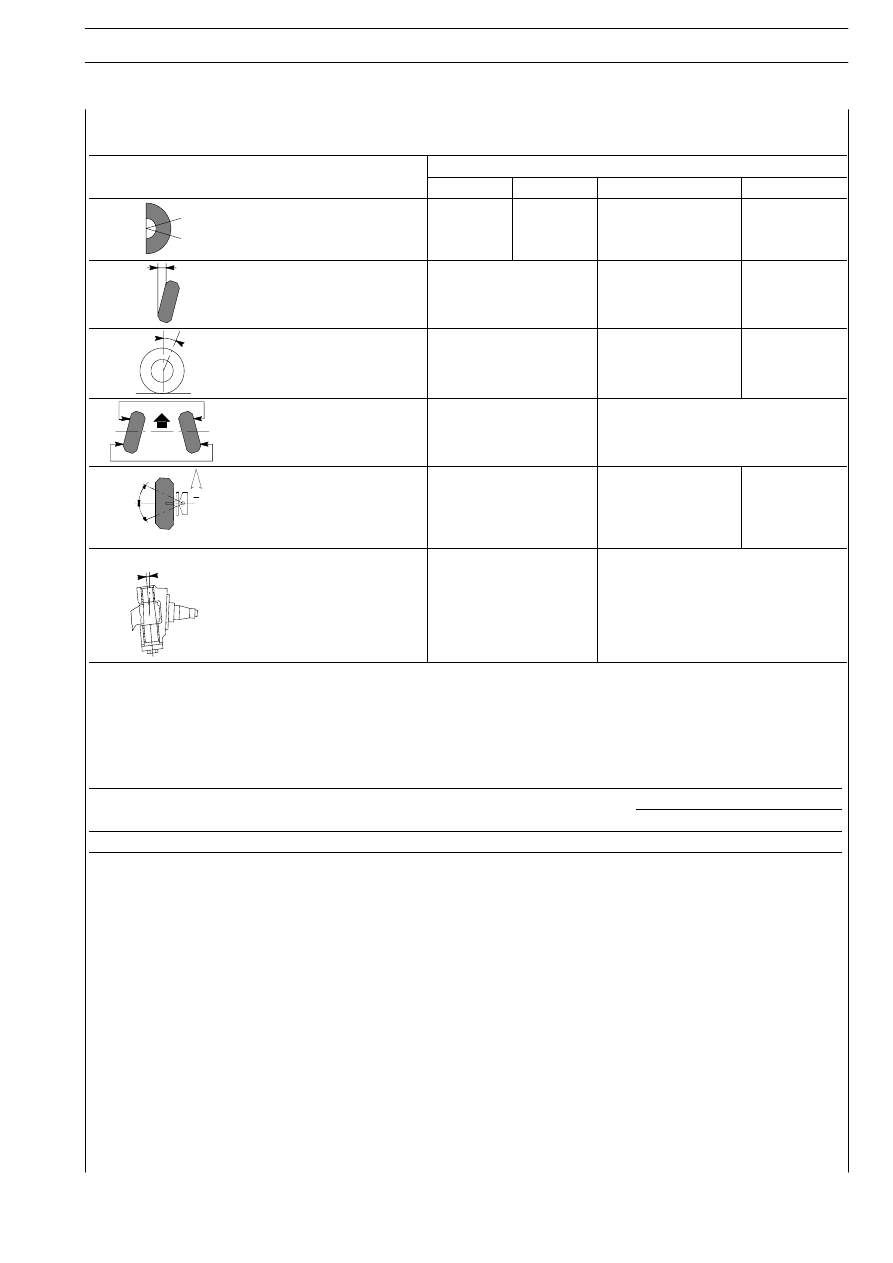

SPECIFICATIONS AND DATA

MODELS

29L - 35S

35

(1)

35

(2)

.40 - 45. - 50.

60C - 65C

WHEEL GEOMETRY

-

-

-

-

Wheel camber angle
(vehicle at static load) (

± 20’)

0

o

± 20’

0º 30’

± 20’

1º

± 20’

Wheel caster angle
(vehicle at static load)

3

o

± 20’

1º 35’

± 20’

2º 30’

± 20’

Wheel toe-in
(vehicle at static load)

mm

2

± 1

2.5

± 1

b

Steering angle:

a

b

Internal a

47

o

30’

± 30’

43º

37º 7’

External b

39

o

± 30’

36º 30’

45º 6’

a

Stub axle king-pin camber

α

13.38

°

7

°

(1) Front suspension with transverse leaf spring

(2) Front suspension with torsion bar

TIGHTENING TORQUES

PART

TORQUE

PART

Nm

kgm

Nut fixing king-pin to the side tie rod of the steering box

15

÷ 20

1.5

÷ 2
