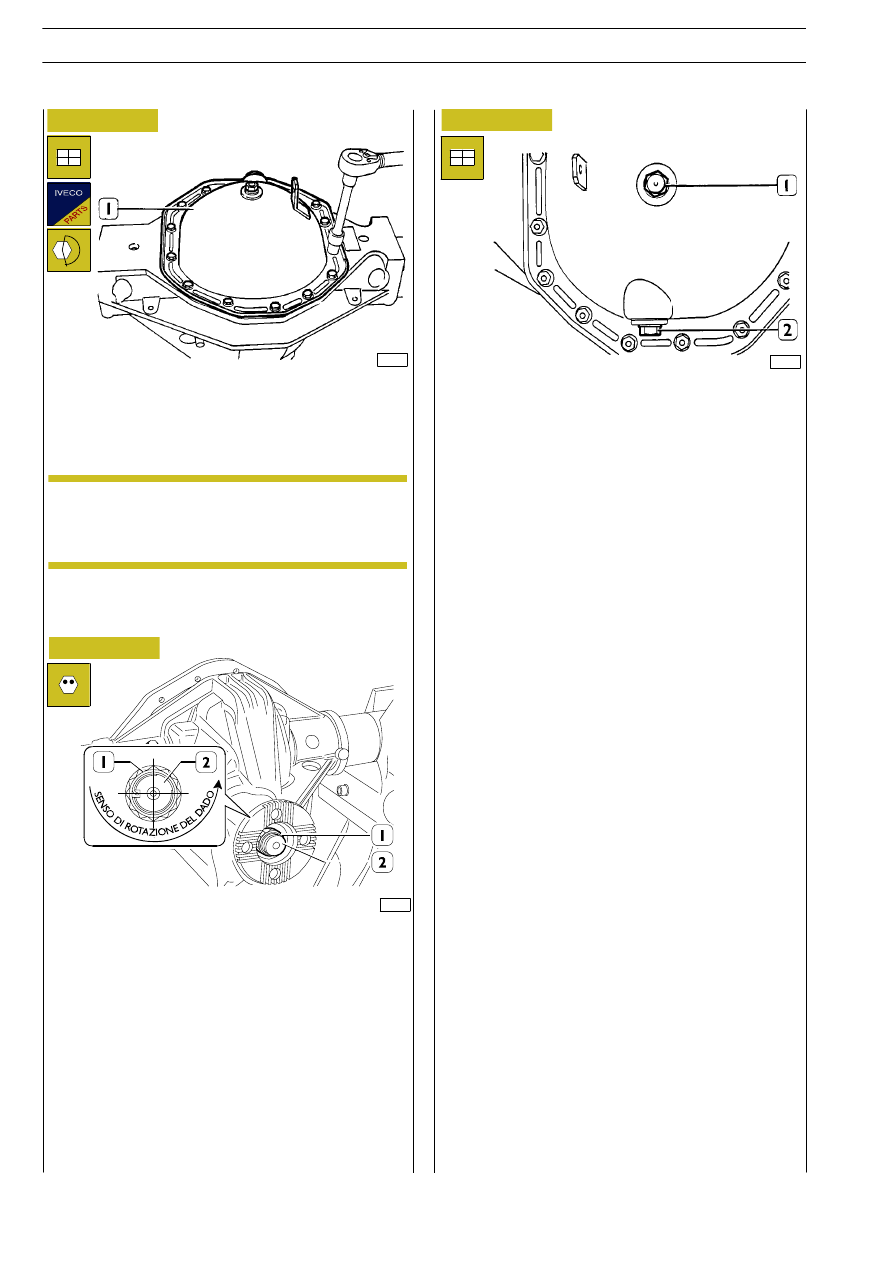

Figure 80

Fit a new sealing gasket on gearing inspection cover connec-
tion surface. Apply Loctite 270 on the thread of the holes for
screws to secure cover (1). Fit cover (1) and use dynamomet-
ric wrench to tighten the fastening screws to the specified
torque.

33122

Figure 81

33123

Fit oil drain plug (2). Pour 3 litres of W140/M-DA oil through
the proper hole and fit inspection and filling plug (1).

51853

Figure 82

Crimp nut (1) collar on bevel pinion (2) milling as shown in the
figure.

Do not tighten screws at higher torque value since
this shall jeopardize the effect of the sealing gasket
located between the connection surface and the
gearing inspection cover.

NOTE

*

* NUT ROTATION

DIRECTION
