Engines Iveco C10,C13, Cursor 10, Cursor 13. Manual - part 50





ENGINE COMPLETION

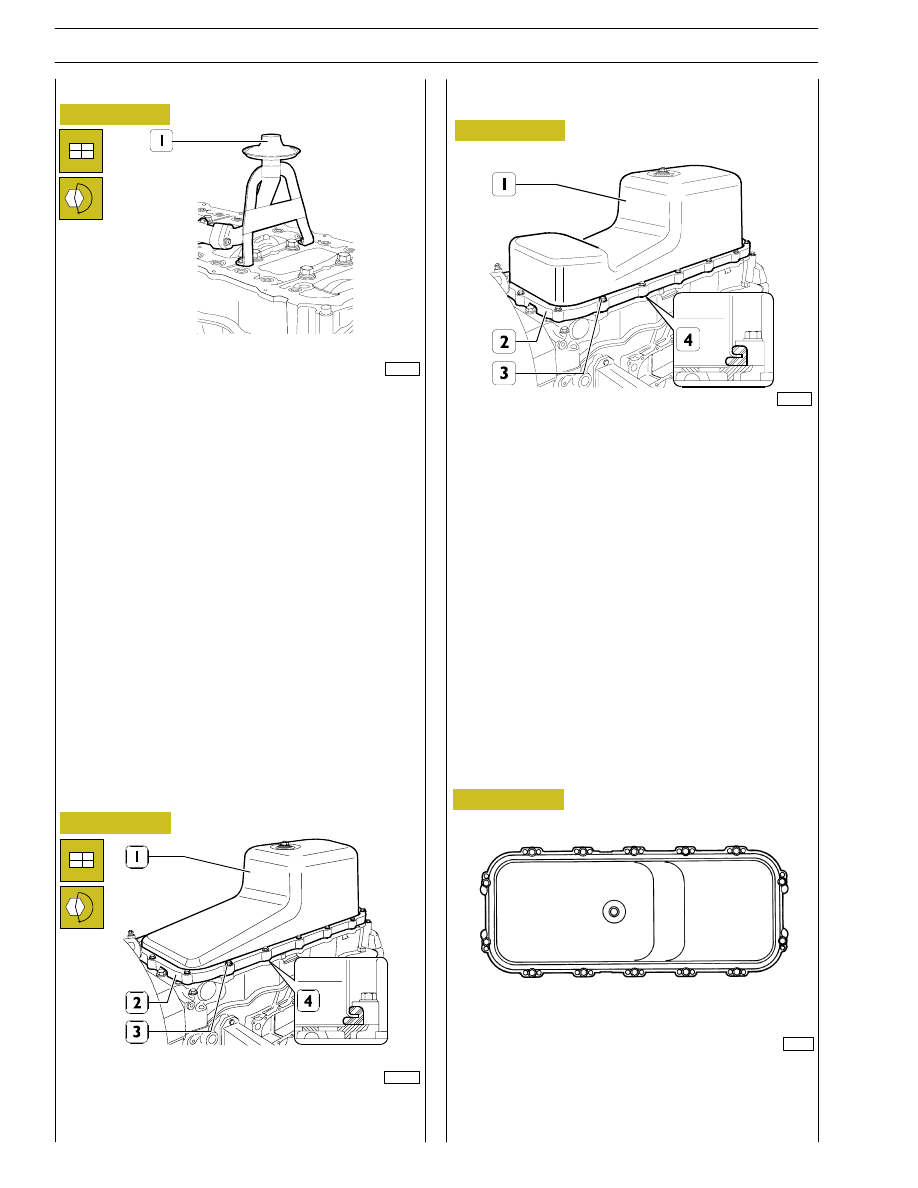

Place gasket (4) on oil sump (1), position spacer (2) and fit the
sump onto the engine base by tightening screws (3) to the
specified torque, by complying with the tightening sequence
indicated in Figure 71.

Figure 69

Figure 70

101606

DIAGRAM OF ENGINE OIL SUMP FIXING SCREWS

TIGHTENING SEQUENCE

45362

101607

Figure 71

Fit the strainer (1) and tighten the lock screw to the torque
prescribed.

Loosen screws (3), then remove sump (1) complete with
spacer (2) and seal gasket (4).

For all types except: F3BE0684J*E902 - F3BE9687A*E001 -
F3BE9687B*E001 - F3BE9687C*E001

104784

Figure 72

Only for types: F3BE0684J*E902 - F3BE9687A*E001 -
F3BE9687B*E001 - F3BE9687C*E001

24

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

Figure 73

Figure 74

Figure 75

104310

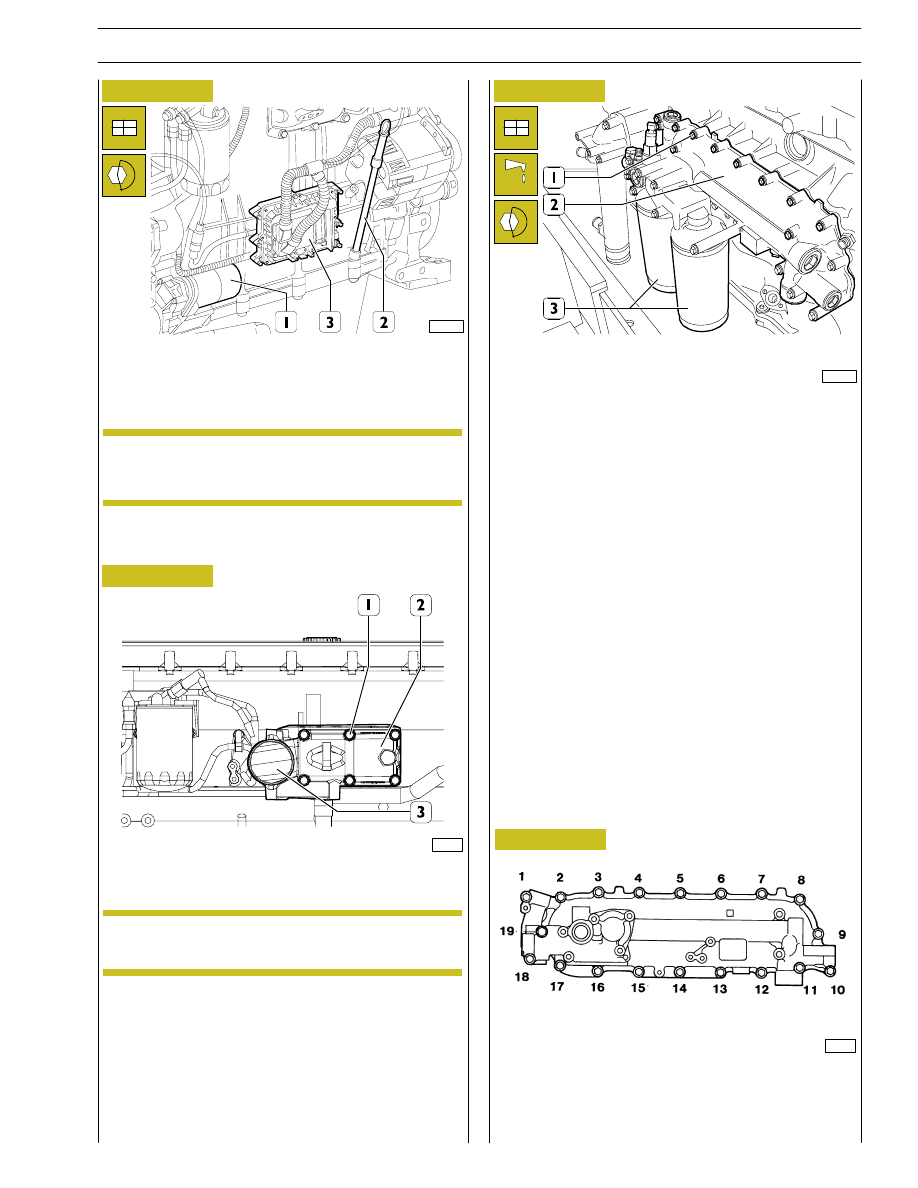

Tightening the fixing screws to the prescribed torque, mount:

-

the starter motor (1);

-

the control unit (2) and its support;

-

the oil dipstick (3) in the crankcase.

Check the state of the flexible elements of the
control unit support and change them if they have
deteriorated.

Fit heat exchanger (2) with its respective gasket, then tighten
fastening screws (1) to the torque specified and according to
the sequence indicated in Figure 75.

Fit the oil filters (1) on the relevant supports as follows:

-

oil the seals;

-

screw the filters down for the seals to make contact with
the supporting bases;

-

tighten the filters to a torque of 35 to 40 Nm.

101605

45361

DIAGRAM OF HEAT EXCHANGER FIXING SCREWS

TIGHTENING SEQUENCE

Figure 76

Assemble the intake manifold (1) and tighten the locking screws
(2) to the specified torque.

116817

The intake joint may have different positions
depending on the type of engine.

NOTE

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

25

F3B CURSOR ENGINES

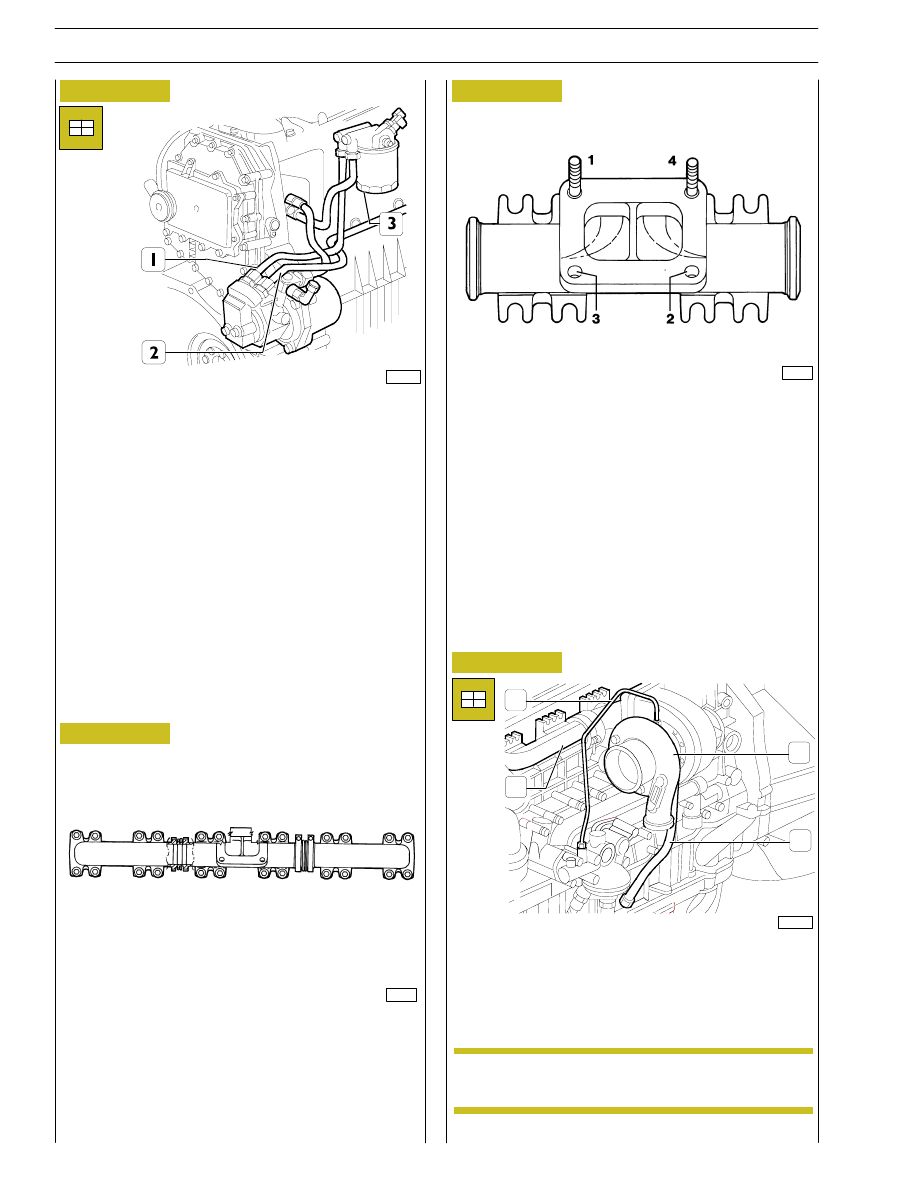

Fit, with the respective gaskets.

-

the fuel pump (2);

-

fuel filter unit (3) with its respective pipes (1);

-

connect the pipes (1) to the fuel pump (2).

104254

Figure 77

Figure 78

Figure 79

Mount the following with new seals:

-

exhaust manifold (2);

-

turbocharger (3);

-

oil pipe (1 and 4);

Figure 80

DIAGRAM OF EXHAUST MANIFOLD FIXING SCREWS

TIGHTENING SEQUENCE

DIAGRAM OF TURBOCHARGER FIXING SCREWS AND

NUTS TIGHTENING SEQUENCE

SEQUENCE: Preliminary tightening

4 - 3 - 1 - 2

Tightening

1 - 4 - 2 - 3

45359

1

8

6

3

2

7

6

3

4

7

6

3

2

7

5

4

8

5

2

8

5

4

1

1

45360

1

2

4

3

104252

The position of the turbine varies according to the
equipment.

NOTE

26

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

Figure 81

Figure 82

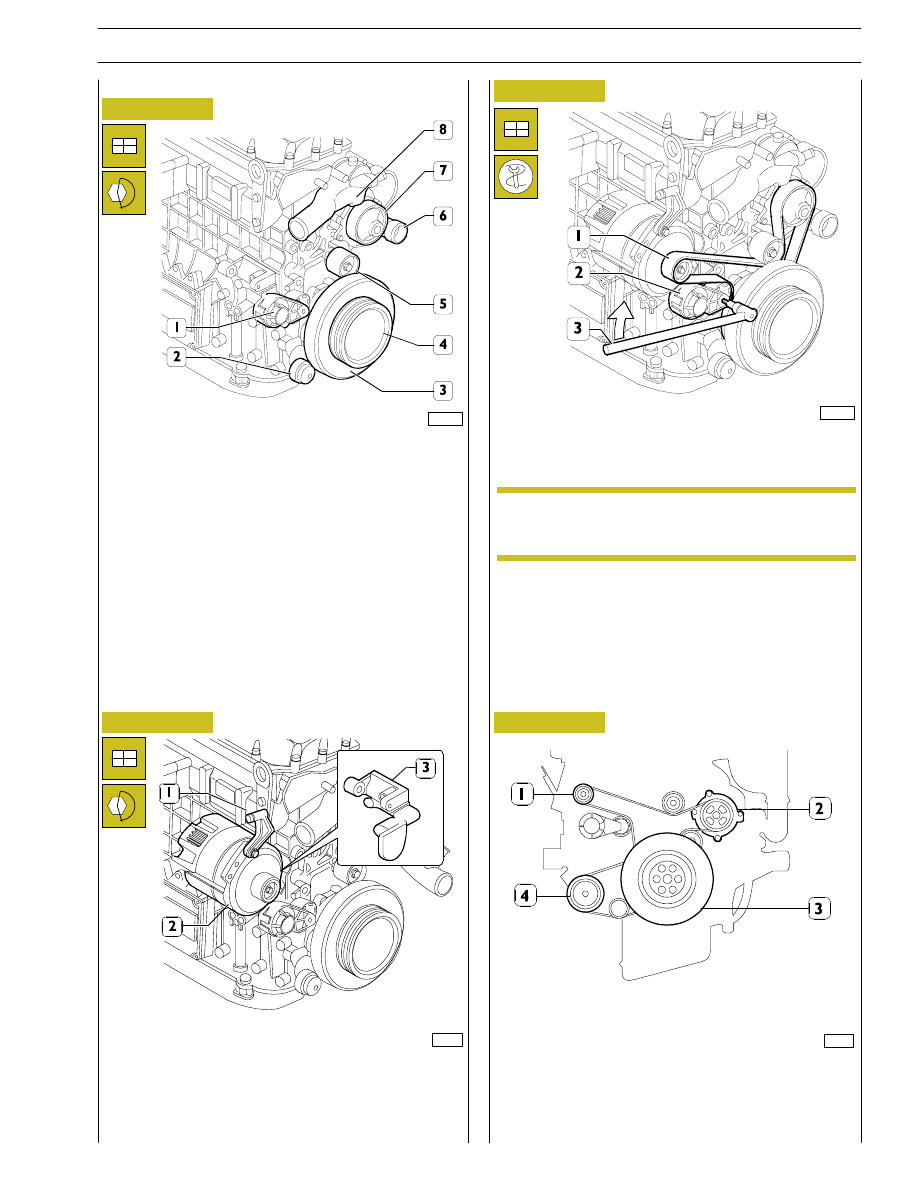

Fit, with the following parts:

-

automatic tightener support (1);

-

automatic tightener (2);

-

damper flywheel (3) and pulley beneath;

-

fixed tightener (5);

-

water pump (7);

-

the pulley (4);

-

pipe comprehensive of coolant (6);

-

thermostat assembly (8).

Figure 83

Mount the following, tightening the screws to the prescribed
torque:

-

the supports (1 and 3);

-

alternator (2).

Using a suitable tool (3), work in the direction of the arrow on
the tightener (2) and mount the belt (1).

The tighteners are automatic, so there are no other
adjustments after assembly.

99360

104251

104249

DIAGRAM FOR FITTING BELT DRIVING FAN - WATER

PUMP - ALTERNATOR

1. Alternator - 2. Water pump - 3. Crankshaft -

4. Compressor.

Figure 84

101701

Only for type: F3BE0684J*E902

NOTE

SECTION 3 - INDUSTRIAL APPLICATION

27

F3B CURSOR ENGINES
