Engines Iveco C10,C13, Cursor 10, Cursor 13. Manual - part 48

104286

Figure 47

Figure 48

Figure 49

Figure 50

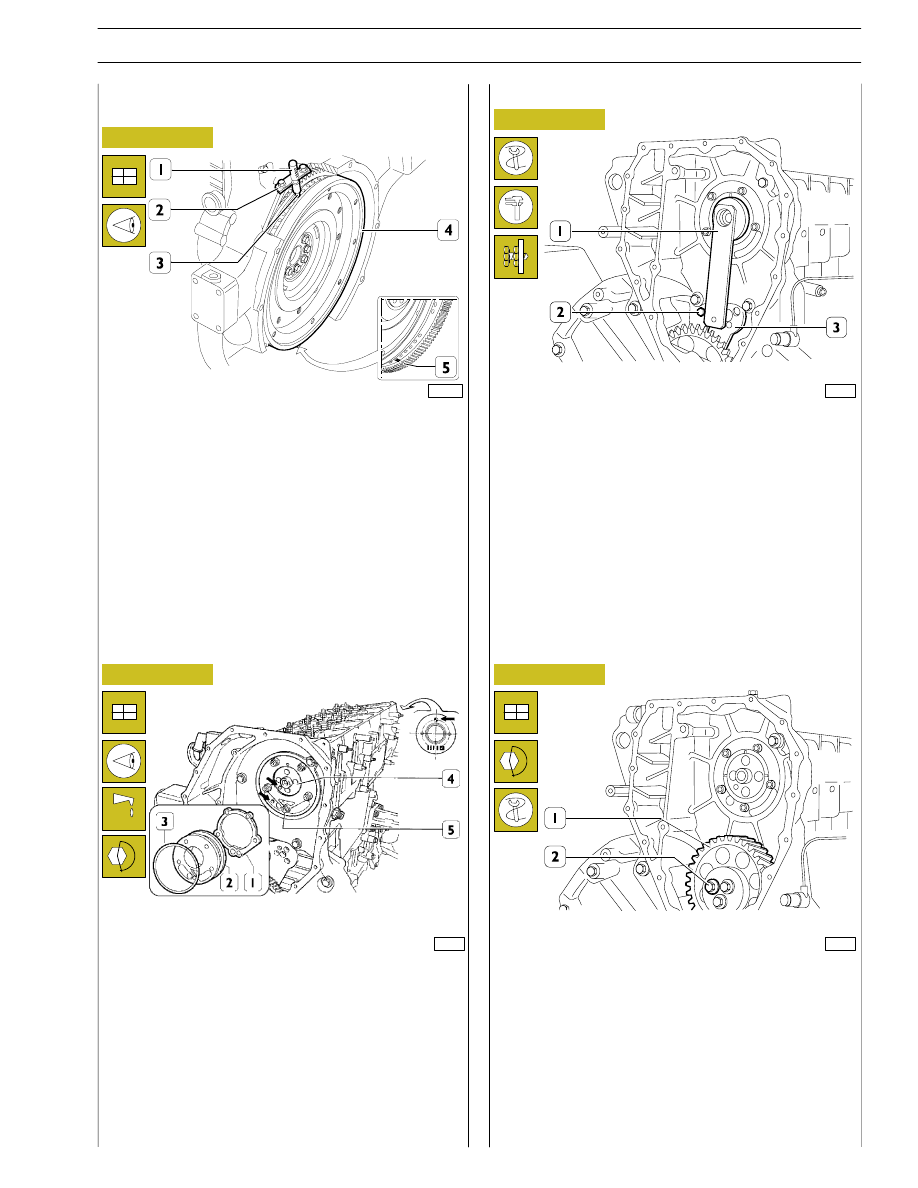

Position the crankshaft with the pistons 1 and 6 at the top dead
centre (T.D.C.).
This situation occurs when:
1.

The hole with reference mark (5) of the engine flywheel
(4) can be seen through the inspection window.

2.

The tool 99360612 (1), through the seat (2) of the engine
speed sensor, enters the hole (3) in the engine flywheel (4).

If this condition does not occur, turn the engine flywheel (4)
appropriately.
Remove the tool 99360612 (1).

- Fit the idle gear (1) back on and lock the screws (2) to the

required torque.

60571

- Apply the gauge 99395219 (1). Check and adjust the

position of the link rod (3) for the idle gear. Lock the screw
(2) to the required torque.

60570

Fit the camshaft (4), positioning it observing the reference
marks (

→) as shown in the figure.

Lubricate the seal (3) and fit it on the shoulder plate (2).

Mount the shoulder plate (2) with the sheet metal gasket (1)
and tighten the screws (5) to the required torque.

73843

Fitting camshaft

For all types

SECTION 3 - INDUSTRIAL APPLICATION

17

F3B CURSOR ENGINES

60572

Figure 51

Figure 52

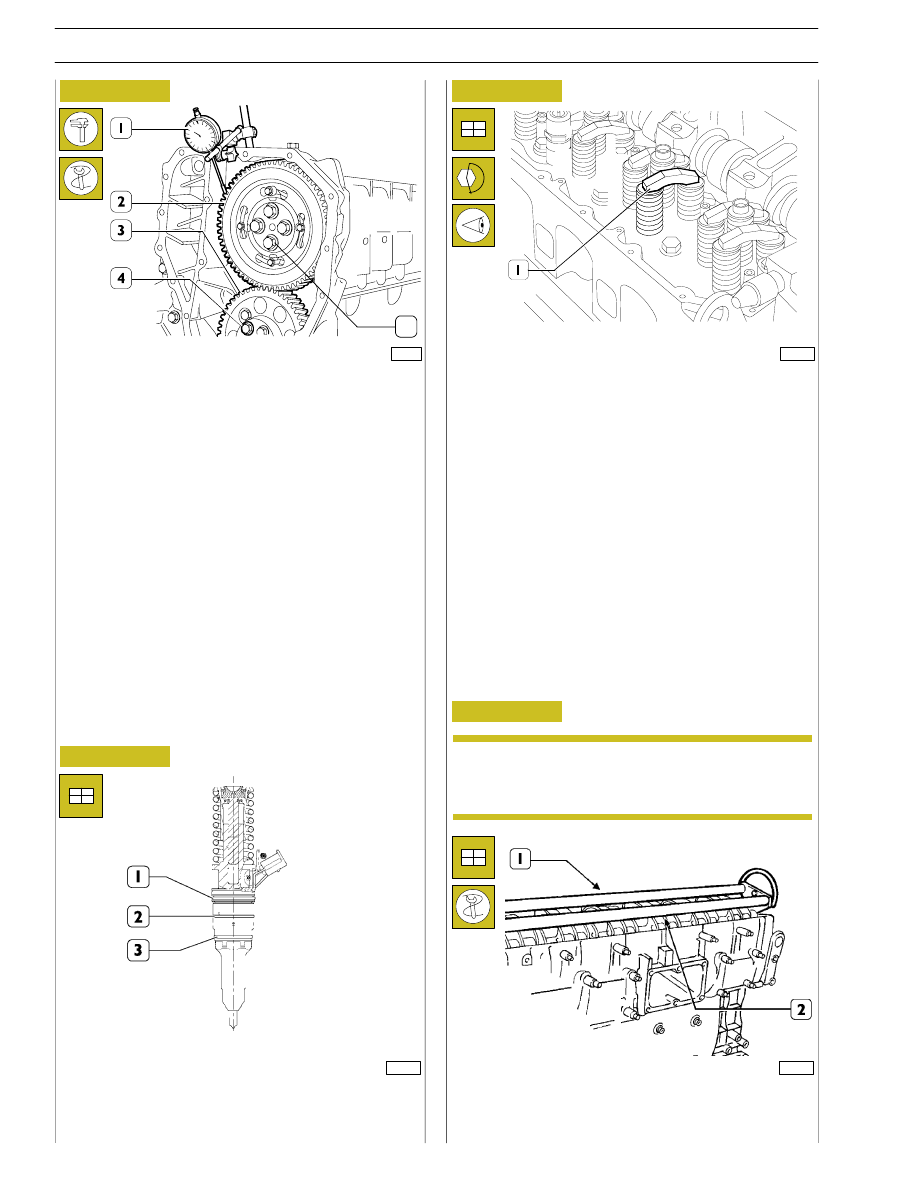

Position the gear (2) on the camshaft so that the 4 slots are
centred with the holes for fixing the camshaft, without fully
locking the screws (5).
Using the dial gauge with a magnetic base (1), check that the
clearance between the gears (2 and 3) is 0.073 — 0.195 mm;
if this is not so, adjust the clearance as follows:

- Loosen the screws (4) fixing the idle gear (3).

- Loosen the screw (2, Figure 49) fixing the link rod. Shift

the link rod (3, Figure 49) to obtain the required
clearance.

- Lock the screw (2, Figure 49) fixing the link rod and

screws (4, Figure 51) fixing the idle gear to the required
torque.

Figure 53

104243

Fit the seals (1) (2) (3) on the injectors.

Before refitting the rocker-arm shaft assembly, make
sure that all the adjustment screws have been fully
unscrewed.

Apply the tool 99360553 (1) to the rocker arm shaft (2) and
mount the shaft on the cylinder head.

116814

5

Fitting pump-injectors

Fitting rocker-arm shaft assembly

Mount:

- The injectors (1) and, using a torque wrench, lock the

bracket fixing screws to a torque of 26 Nm.

- The crosspieces (2) on the valve stem, all with the largest

hole on the same side.

Figure 54

104260

NOTE

18

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

SECTION 3 - INDUSTRIAL APPLICATION

19

F3B CURSOR ENGINES

Figure 55

Figure 56

104261

Lock the screws (2) fixing the rocker-arm shaft as follows:
- 1

st

phase: tightening to a torque of 80 Nm (8 kgm) with

the torque wrench (1);

- 2

nd

phase: closing with an angle of 60

° using the tool

99395216 (3).

Mount the electric wiring on the electro-injectors.

104316

α

Using the tool, turn the engine flywheel (1) in the direction of
rotation of the engine so as to take the piston of cylinder no.1
to approximately the T.D.C. in the phase of combustion.

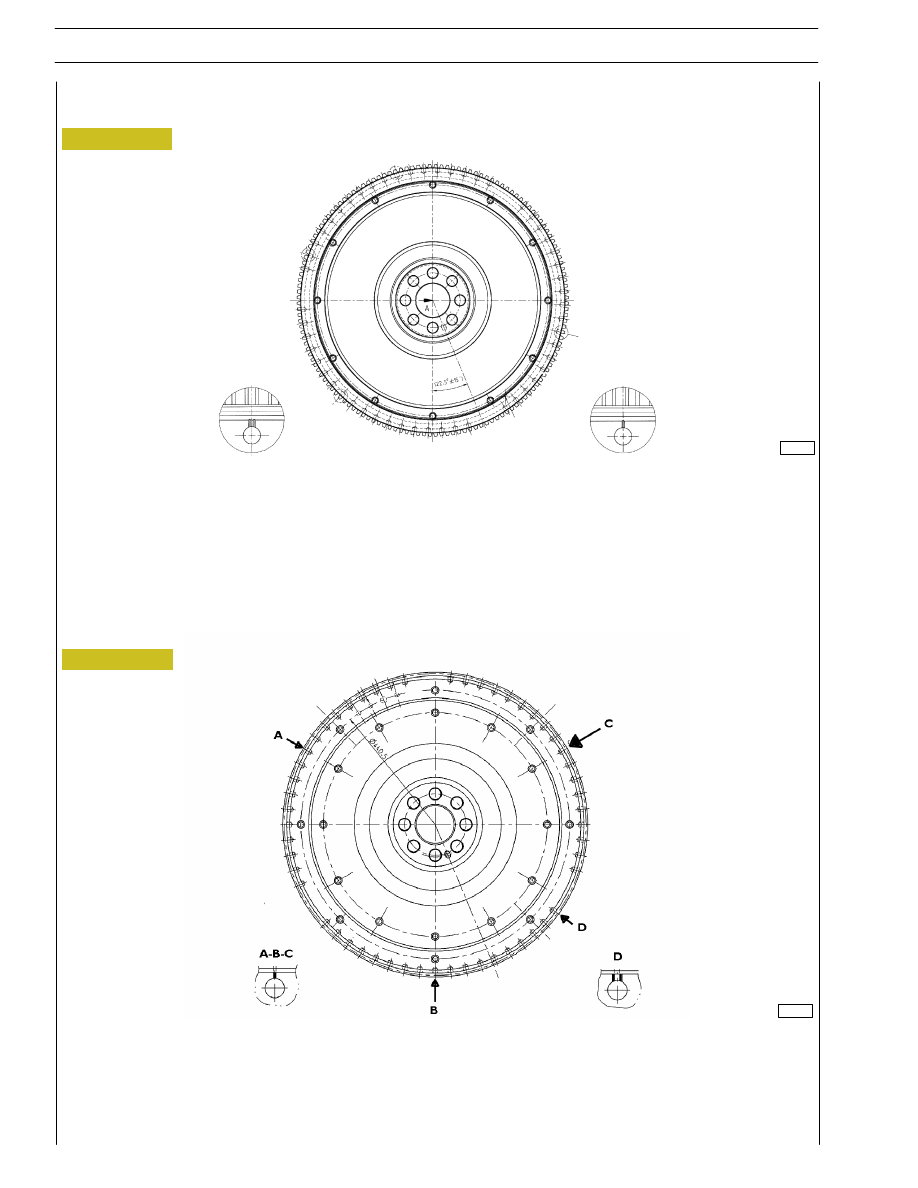

This condition occurs when the hole with one reference mark
(4), after the hole with two reference marks (5) on the engine
flywheel (1), can be seen.

Camshaft timing

(For types: F3BE0684N*E901 - F3BE0684G*E901)

Figure 57

SCHEME OF SCREW TIGHTENING SEQUENCE

SECURING ROCKER ARMS

Screw screws (1 - 2 - 3) until rocker arms are brought to
contact relating seats on cylinder head, tighten the screws
according to sequence indicated in figure operating in two
steps as indicated in successive figure.

70567A

Camshaft timing

(For

types:

F3BE0684J*E902

-

F3BE9687A*E001

-

F3BE9687B*E001 - F3BE9687C*E001)

Figure 58

104789

Using the tool, turn the engine flywheel (1) in the direction of
rotation of the engine so as to take the piston of cylinder no.1
to approximately the T.D.C. in the phase of combustion.
This condition occurs when the hole with one reference mark
(4), after the hole with two reference marks (5) on the engine
flywheel (1), can be seen.
