20

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

60573

60575

Figure 59

Figure 60

Figure 61

Figure 62

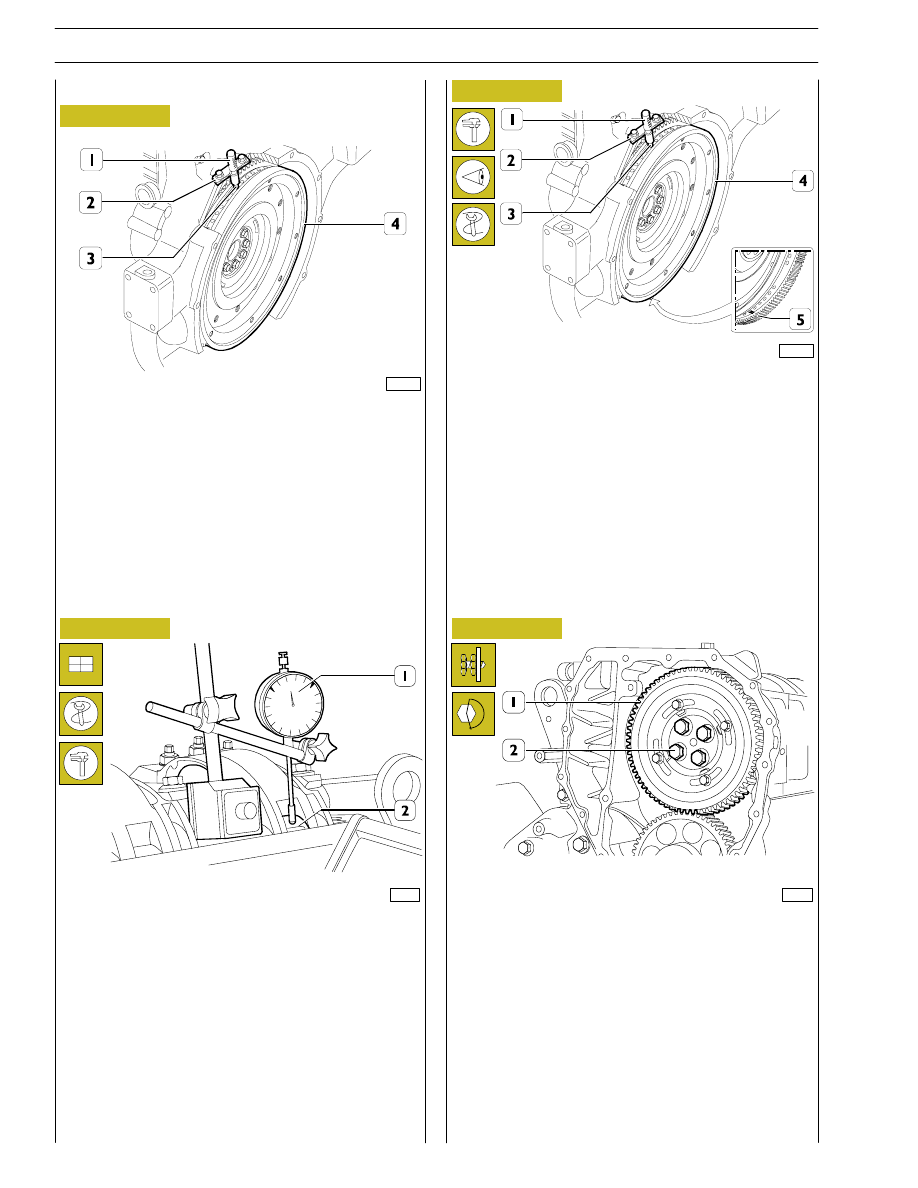

The exact position of piston no.1 at the T.D.C. is obtained
when in the above-described conditions the tool 99360612
(1) goes through the seat (2) of the engine speed sensor into
the hole (3) in the engine flywheel (4).
If this is not the case, turn and adjust the engine flywheel (4)
appropriately.
Remove the tool 99360612 (1).

Set the dial gauge with the magnetic base (1) with the rod on
the roller (2) of the rocker arm that governs the injector of
cylinder no.1 and pre-load it by 6 mm.

With tool 99360321 (7), turn the crankshaft clockwise until
the pointer of the dial gauge reaches the minimum value
beyond which it can no longer fall.

Reset the dial gauge.

Turn the engine flywheel anticlockwise until the dial gauge gives
a reading for the lift of the cam of the camshaft of 5.45

±0.05 mm.

The camshaft is in step if at the cam lift values of 5.45

±0.05 mm

there are the following conditions:

1) the hole marked with a notch (5) can be seen through the

inspection window;

2) the tool 99360612 (1) through the seat (2) of the engine

speed sensor goes into the hole (3) in the engine
flywheel (4).

If you do not obtain the conditions illustrated in Figure 61 and
described in points 1 and 2, proceed as follows:

1) loosen the screws (2) securing the gear (1) to the camshaft

and utilize the slots (see Figure 63) on the gear (1);

2) turn the engine flywheel appropriately so as to bring about

the conditions described in points 1 and 2 Figure 61, it
being understood that the cam lift must not change at all;

3) lock the screws (2) and repeat the check as described

above.

Tighten the screws (2) to the required torque.

104286

For all types

SECTION 3 - INDUSTRIAL APPLICATION

21

F3B CURSOR ENGINES

71778

104286

Figure 63

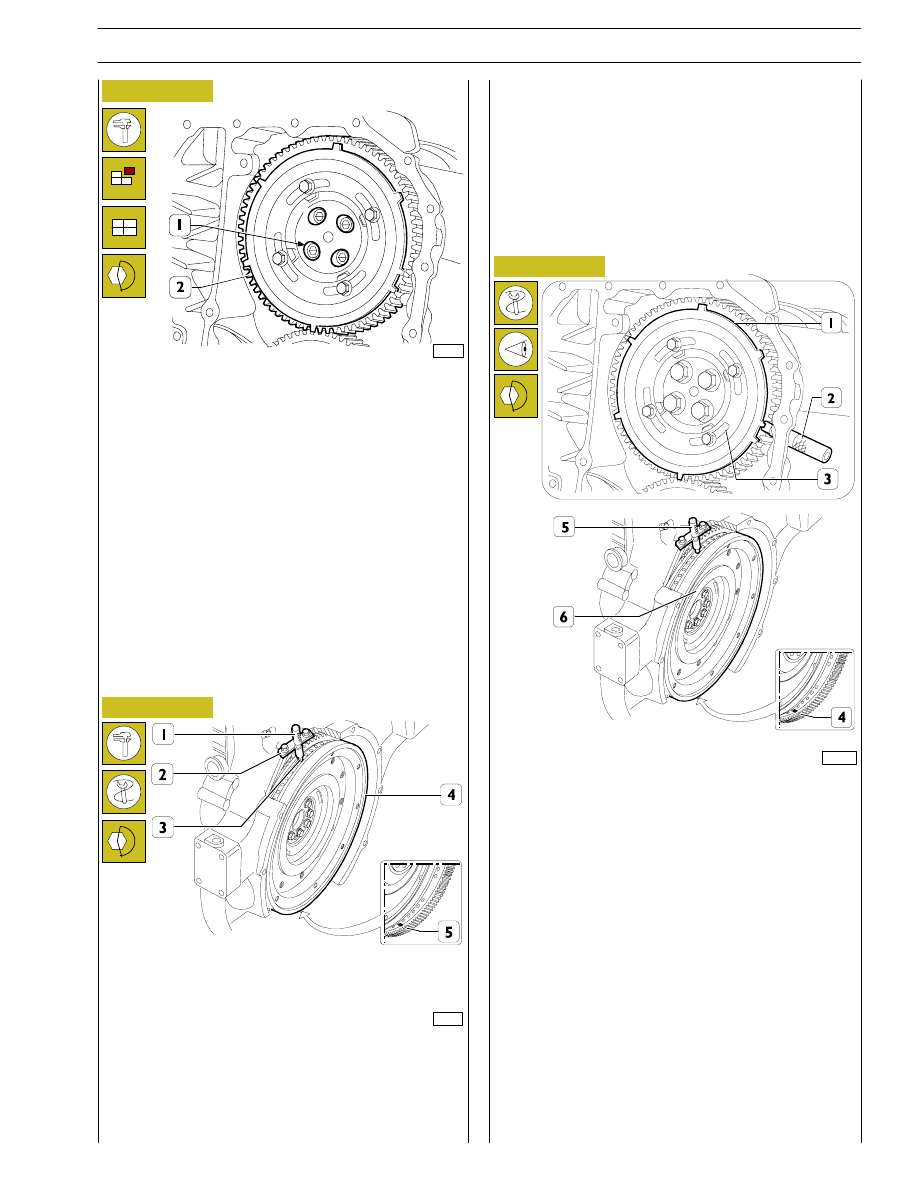

When the adjustment with the slots (1) is not enough to make
up the phase difference and the camshaft turns because it
becomes integral with the gear (2); as a result, the reference
value of the cam lift varies, in this situation it is necessary to
proceed as follows:

1) lock the screws (2, Figure 62) and turn the engine flywheel

clockwise by approx. 1/2 turn;

2) turn the engine flywheel anticlockwise until the dial gauge

gives a reading of the lift of the cam of the camshaft of 5.45
±0.05 mm;

3) take out the screws (2, Figure 62) and remove the gear (1)

from the camshaft.

Turn the flywheel (4) again to bring about the following
conditions:

- a notch (5) can be seen through the inspection window;

- the tool 99360612 (1) inserted to the bottom of the seat

of the engine speed sensor (2) and (3).

104289

Phonic wheel timing

Turn the crankshaft by taking the piston of cylinder no. 1 into
the compression phase at T.D.C.; turn the flywheel in the
opposite direction to the normal direction of rotation by
approximately 1/4 of a turn.

Again turn the flywheel in its normal direction of rotation until
you see the hole marked with the double notch (4) through
the inspection hole under the flywheel housing. Insert tool
99360612 (5) into the seat of the flywheel sensor (6).

Insert the tool 99360613 (2), via the seat of the phase sensor,
onto the tooth obtained on the phonic wheel.

Should inserting the tool (2) prove difficult, loosen the screws
(3) and adjust the phonic wheel (1) appropriately so that the
tool (2) gets positioned on the tooth correctly. Go ahead and
tighten the screws (3).

Mount the gear (2) Figure 63 with the 4 slots (1) centred with
the fixing holes of the camshaft, locking the relevant screws to
the required tightening torque.
Check the timing of the shaft by first turning the flywheel
clockwise to discharge the cylinder completely and then turn
the flywheel anticlockwise until the dial gauge gives a reading
of 5.45

±0.05.

Check the timing conditions described in Figure 61.

Figure 64

Figure 65

22

SECTION 3 - INDUSTRIAL APPLICATION

F3B CURSOR ENGINES

Base - May 2007

start-up

and rotation

Adjusting

cylinder

valve no.

Adjusting

clearance

of cylinder

valve no.

Adjusting

pre-loading

of cylinder

injector no.

1 and 6 at TDC

6

1

5

120º

3

4

1

120º

5

2

4

120º

1

6

2

120º

4

3

6

120º

2

5

3

- Lock the adjusting screw to a torque of 5 Nm (0.5 kgm)

by means of a torque wrench.

- Back off the adjusting screw 1/2 to 3/4 turn.
- Tighten the lock nut.

FIRING ORDER

1-4-2-6-3-5

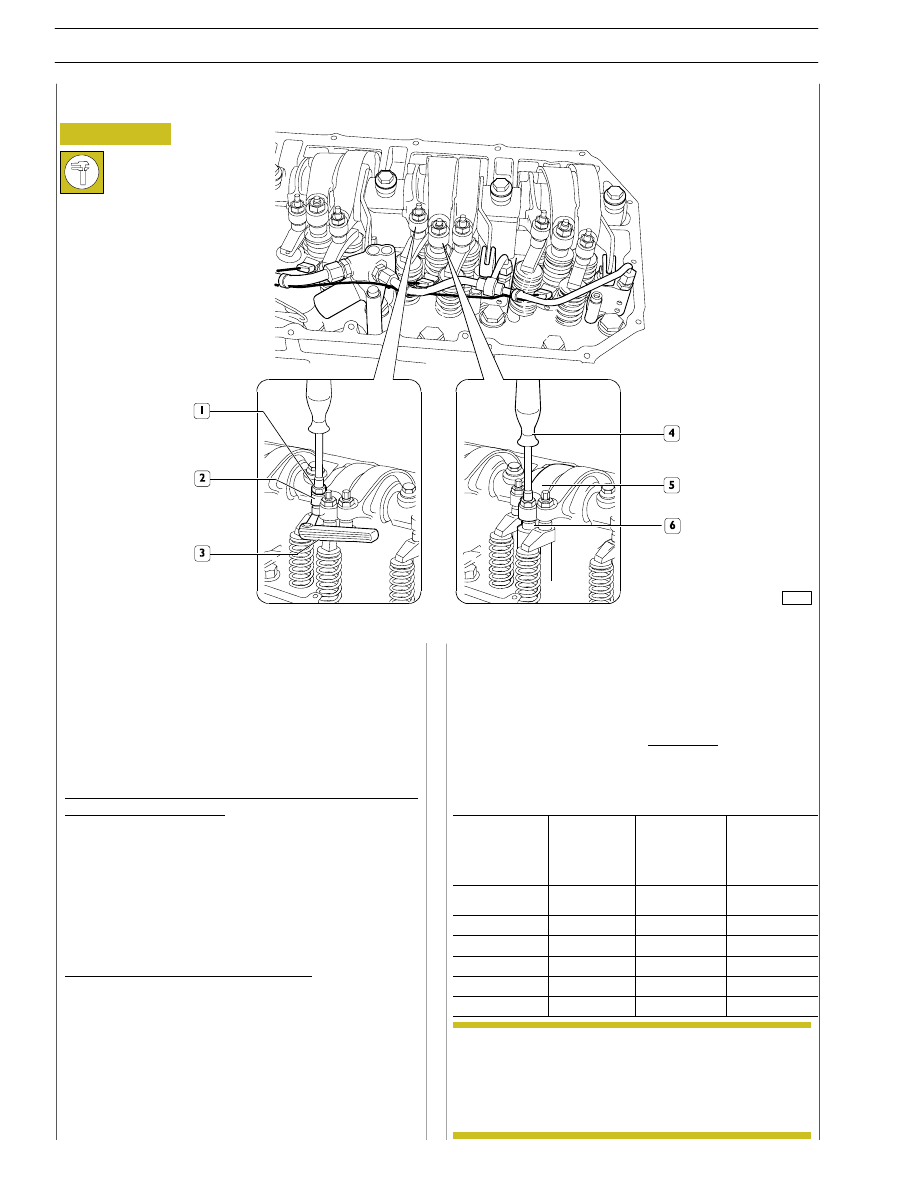

Adjustment of clearances between rockers and valve studs
and preloading of pump injector rockers should be carried out
with extreme care.
Bring the cylinder under examination to the firing stage, the
valves of this cylinder remain closed while the valves of the
other cylinder in the pair can be adjusted.
The cylinder pairs are 1-6,2-5,3-4.
Strictly adhere to directions and data given on the table below.

Adjusting

clearances

between

rockers

and

intake/exhaust/valve studs:
- Use a box wrench to loosen the adjusting screw locking

nut (1).

- Insert the feeler gauge blade (3).
- Use a suitable wrench to screw the adjusting screw in or

out as required.

- Ensure the feeler gauge blade (3) can slide between the

parts concerned with a slight friction.

- Hold the screw still while tightening the nut (1).

Setting pump-injector rocker preloading:
- Use a box wrench to loosen the nut fastening the

adjusting

screw

for

rocker

arm

(5)

controlling

pump-injector (6).

- With a suitable wrench (4) tighten the adjusting screw

until the pumping element reaches its-end-of-stroke
point.

ADJUSTING INTAKE/EXHAUST ROCKERS AND INJECTION

In order to properly carry out the above-mentioned
adjustments, follow the sequence specified in the
table, checking the exact position in each rotation
phase by means of pin 99360612, to be inserted in
the 11

th

hole in each of the three sectors with 18

holes each.

Figure 66

116815

Intake and exhaust rocker play adjustment and pre-loading of rockers controlling pump injectors

NOTE

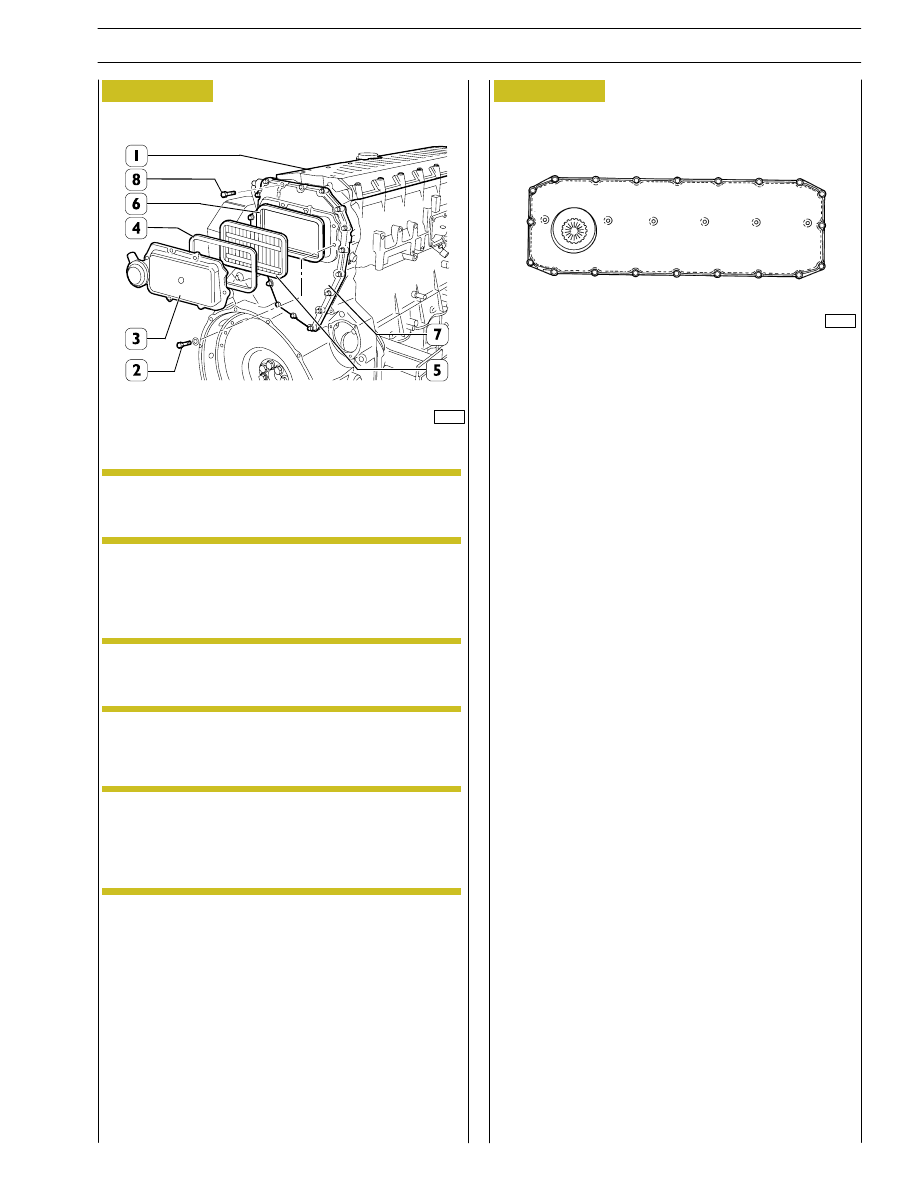

Fit the cover (3) and tighten the fastening screws (2) to the
prescribed torque.

The filter (5) operation is unidirectional, therefore
it must be assembled with the two sight supports as
illustrated in the figure.

Fit the distribution cover (1).

Figure 67

Figure 68

Apply silicone LOCTITE 5970 IVECO n˚ 2992644
on the blow-by case (7) surface of engines fitted with
P.T.O. according to the procedure described in the
following figure.

85480

Fit the blow-by case (7) and its gasket and then tighten the
screws (8) to the prescribed torque.
Install the filter (5) and the gaskets (4 and 6).

The rocker arm cover lock screws (1) must be
tightened in the order indicated in NO TAG.

45363

17

14

13

1

4

5

8

18

19

20

16

15

12

2

3

6

7

11

10

9

DIAGRAM OF ROCKER ARM CAP FIXING SCREWS

TIGHTENING SEQUENCE

NOTE

NOTE

NOTE
