Fuel temperature sensor

This sensor is identical to the coolant temperature sensor.
This sensor detects the fuel temperature to provide the control unit with a parameter defining the thermal status of the fuel.
The fuel temperature sensor is connected to the control unit on pins 35C -18C.
The sensor impedance at 20

°C is approximately 2.50 Ω.

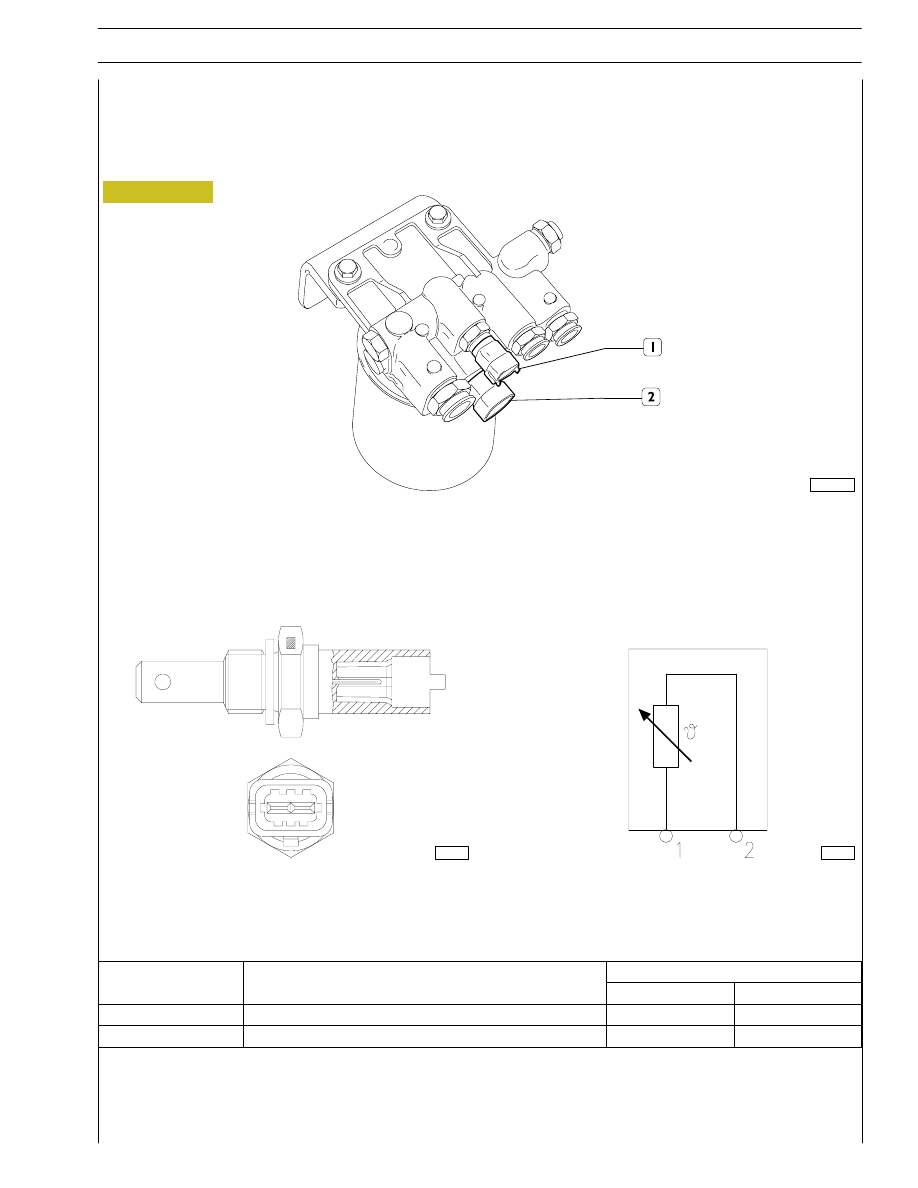

Figure 108

1. Fuel temperature sensor - 2. Filter heating resistance.

0051140t

The ECU drives the filter heater contactor at fuel temperature

≤ 5 °C.

107798

107799

Connector

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

43

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

Ref

Description

ECU Pin

Ref.

Description

Coolant

Fuel

1

Ground

15C

35C

2

Temperature signal

26C

18C

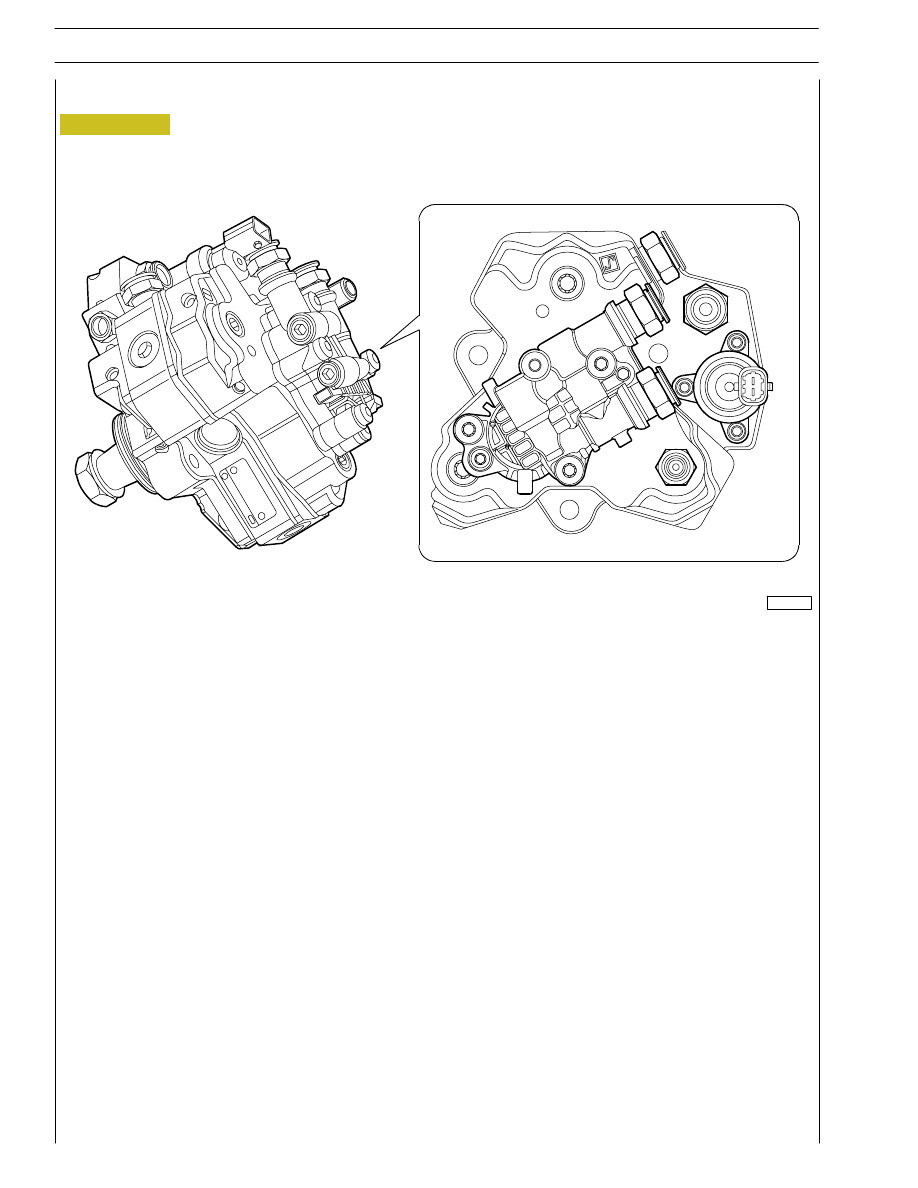

High pressure pump - pressure regulator

Figure 109

A. Pressure regulator.

000912t

The quantity of fuel supplied to the high pressure pump is metered by the pressure regulator on the low pressure system; the
pressure regulator is managed by the EDC7 control unit.

Delivery pressure to the rail is modulated between 250 and 1450 bar by the electronic control unit by controlling the pressure
regulator solenoid valve.

- This component is a N.O. solenoid valve.

- The solenoid is connected to the control unit on pins 9A - 10A.

- The solenoid valve impedance is approximately 3.2

Ω.

44

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

Figure 110

TESTS
CHECKING THE FUEL SYSTEM

This section analyses the tests for correctly troubleshooting and checking the fuel circuit and the common rail injection system.
The stated procedure can be used in the event of trouble with the engine injection system correlated with error codes 8.x saved
in the control unit, or not accompanied by any error code and the user notices a drop in performance. The following table gives
descriptions of error codes 8.x.

108599

DESCRIPTION OF TESTS AND CHECKS THAT CAN BE PERFORMED

The contemplated tests are:

- Low pressure supply test

- Test on the pressure relief valve on the rail

- Test on fuel backflow from the injector return

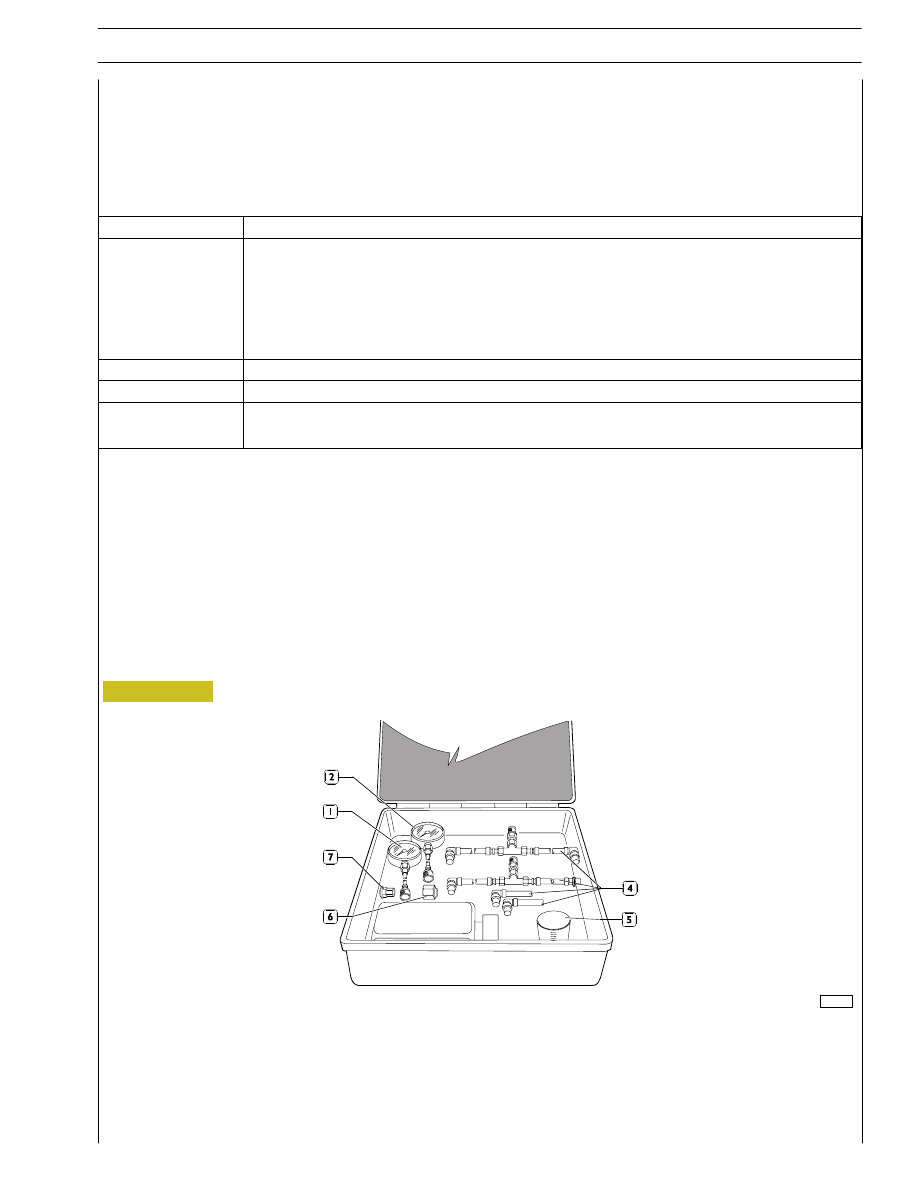

Necessary equipment

Use the kit dwg. 99305453 described in the figure.

1. Pressure gauge 1 (0 - 15bar) and standard couplings - 2. Pressure gauge 2 and standard couplings - 3. 2-litre container -

4. Pressure gauge pipes - 5. Graduated container of 100ml - 6. Plug for rail - 7. Closed Voss coupling.

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

47

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

Error

Description

8.1

- Negative deviation of the fuel pressure (actual pressure higher than the objective pressure).

- Positive deviation of the fuel pressure (actual pressure lower than the objective pressure).

- Drop in fuel pressure with vehicle in motion (lack of diesel).

- Drop in fuel pressure with vehicle in motion: downhill with throttle pedal released (lack of diesel).

- Drop in fuel pressure with the engine idling (lack of diesel).

8.2

- Fuel pressure sensor on rail.

8.4

- Backflow valve control (opening the pressure relief valve DBV).

8.5

- Fuel pressure in the rail too high.

- Fuel pressure in the rail too low.

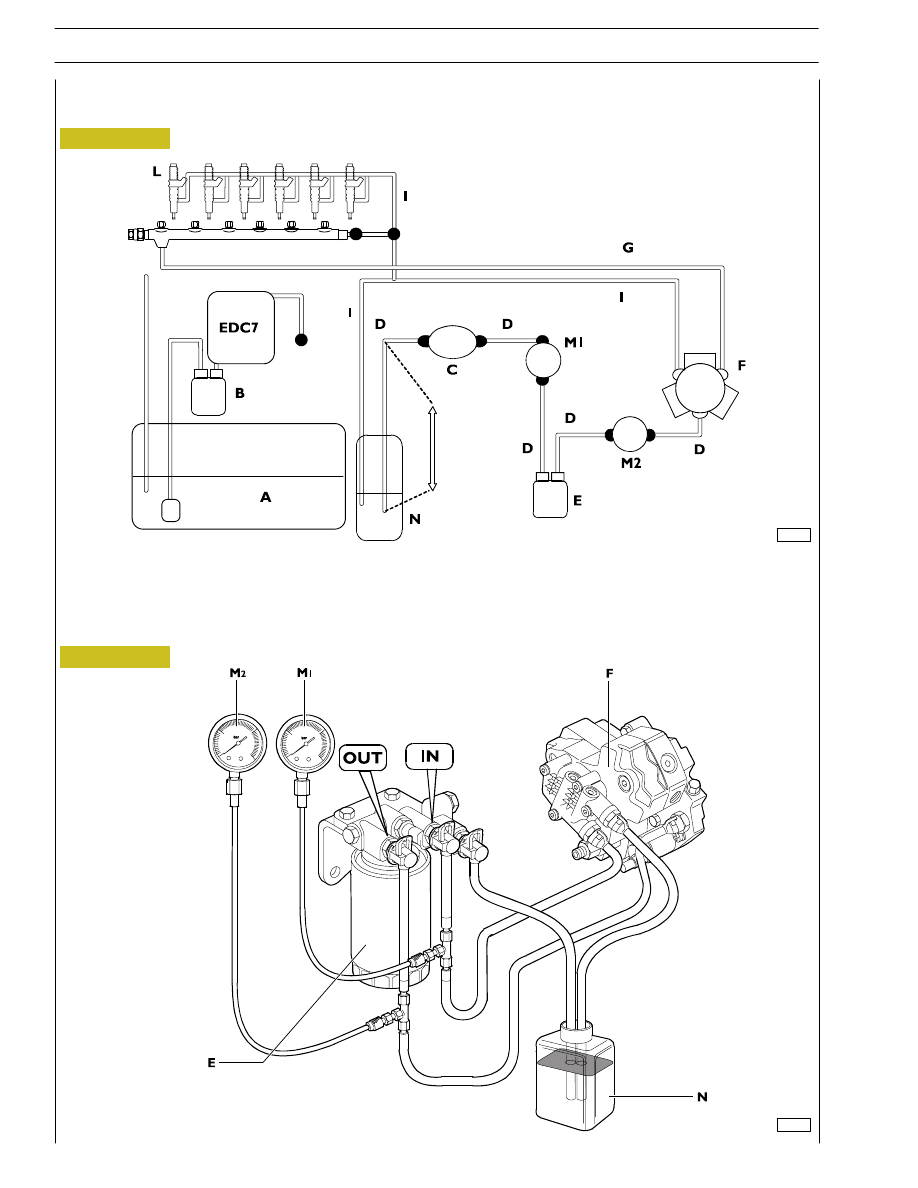

Figure 111

Low pressure supply test

The figure shows the diagram for using the components available in the kit dwg. 99305453.

108600

A. Fuel tank - B. Prefilter - C. Low-pressure pump - D. Fuel delivery circuit -

E. Fuel filter - F. High-pressure pump CP3 - G. High-pressure circuit - H. Common rail -

I. Fuel recirculation circuit - L. Injectors - M1. Pressure gauge 1 fuel filter inlet -

M2. Pressure gauge 2 fuel filter outlet - N. External container.

Figure 112

108601
