7B-68 Automatic Transmission (Smoother)

MYY Transmission (6-Speed)

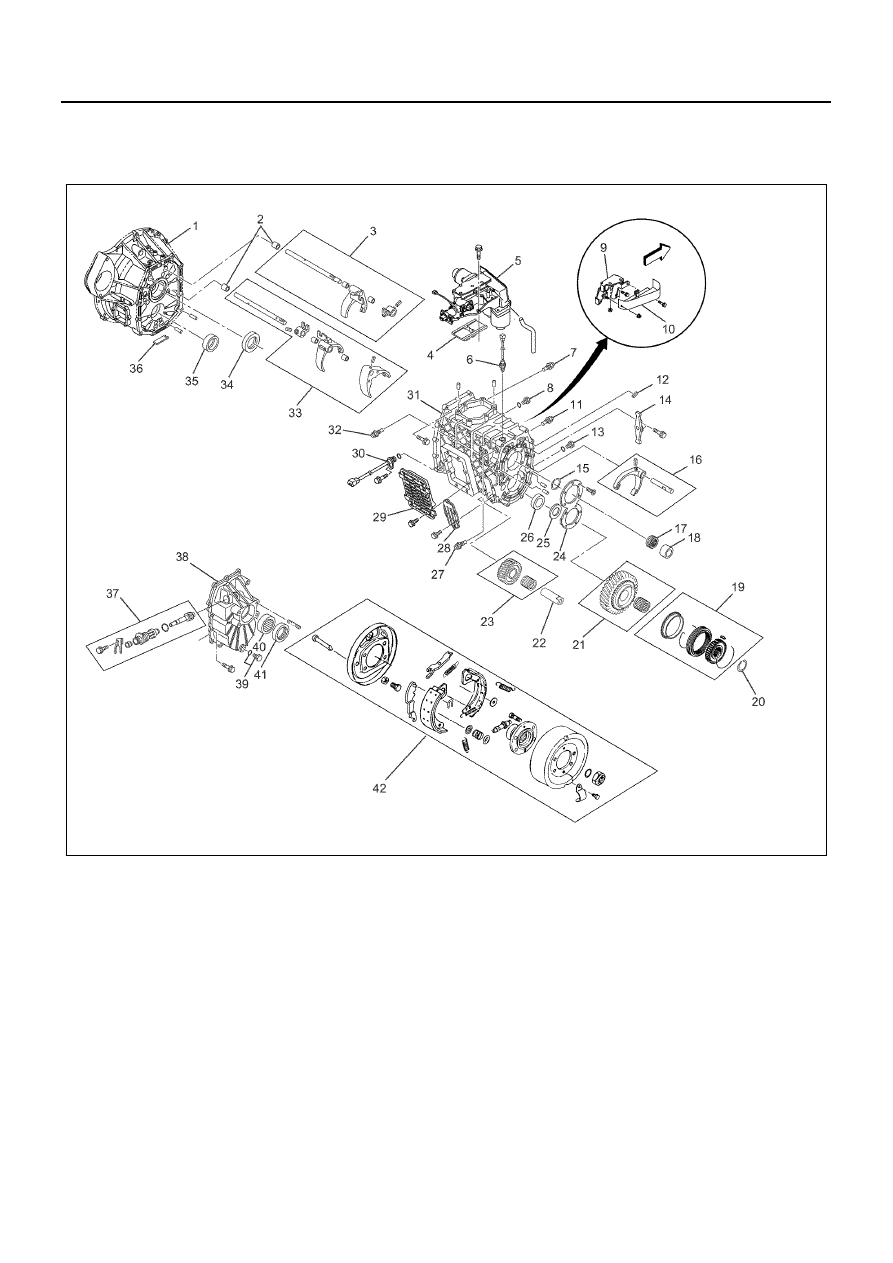

Components

N7A1131E

Automatic Transmission (Smoother) 7B-69

Legend

1. Clutch Housing

19. 6th Clutch Hub Assembly and Sleeve

2. Clutch Housing Bushing

20. Snap Ring

3. 4th — 5th, 6th Shift Arm

21. 6th Gear and Needle Bearing

4. Interlock Plate

22. Reverse Idle Shaft

5. Gearshift Control Box

23. Reverse Idle Gear and Needle Bearing

6. Reverse Switch

24. Retainer

7. Detent Assembly

25. Counter Shim

8. Filler Plug

26. Counter Rear Bearing

9. Control Box Bracket

27. Detent Assembly

10. Harness Protector

28. Reverse Idle Cover

11. Detent Assembly

29. PTO Cover

12. Spring Pin

30. Input Shaft Speed Sensor

13. Drain Plug

31. Transmission Case

14. 6th Relay Lever

32. Detent Assembly

15. Snap Ring

33. 1st — Reverse and 2nd — 3rd Shift Arm

16. 6th Shift Arm and Shift Rod

34. Front Oil Seal

17. Speedometer Gear

35. Bearing Outer Race

18. Collar

36. Magnet

N7A1132E

7B-70 Automatic Transmission (Smoother)



Disassembly

Caution:
The transmission case and clutch housing are made of
aluminium, to be sure to exercise sufficient care to
ensure they are not damaged. A particularly high level of
care is required to protect against rib damage, which
can affect the strength of the case.
Also take care to avoid personal injury when working
with cases, gears, and other heavy items.

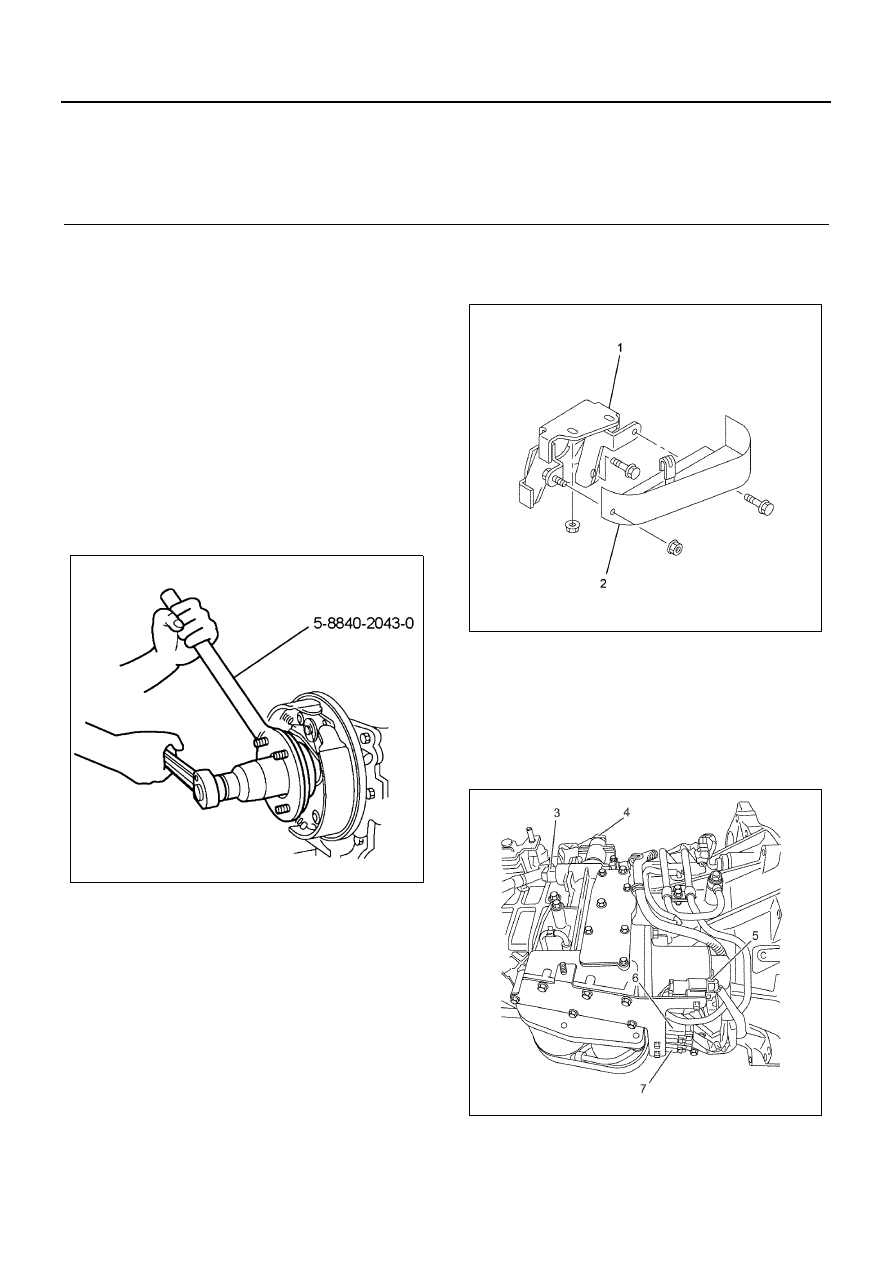

1. Remove the parking brake drum.

• Refer to “Parking Brake”.

2. Carefully release the caulking (two points) of the

coupling driver lock nut, and remove the lock nut by
fixing it with the flange holder (5-8840-2043-0).

3. Remove the coupling driver and O-ring.
4. Remove the parking brake assembly.

• Refer to “Parking Brake”.

5. Remove the parking brake cable bracket from the

transmission case.

6. Remove the filler plug and O-ring.
7. Remove the drain plug and O-ring.

• Drain the transmission oil. When draining the

oil, check the oil amount, and check for metal
bits and foreign matter.

8. Remove the heat protector (2) and heat protector

bracket (1).

9. Remove the gearshift control box.

a. Disconnect the five connectors from the control

box.

• Disconnect the connectors of the select

sensor (3), shift sensor (4), select solenoid
(5), 2-4-6-R shift solenoid (6), and 1-3-5 shift
solenoid (7).

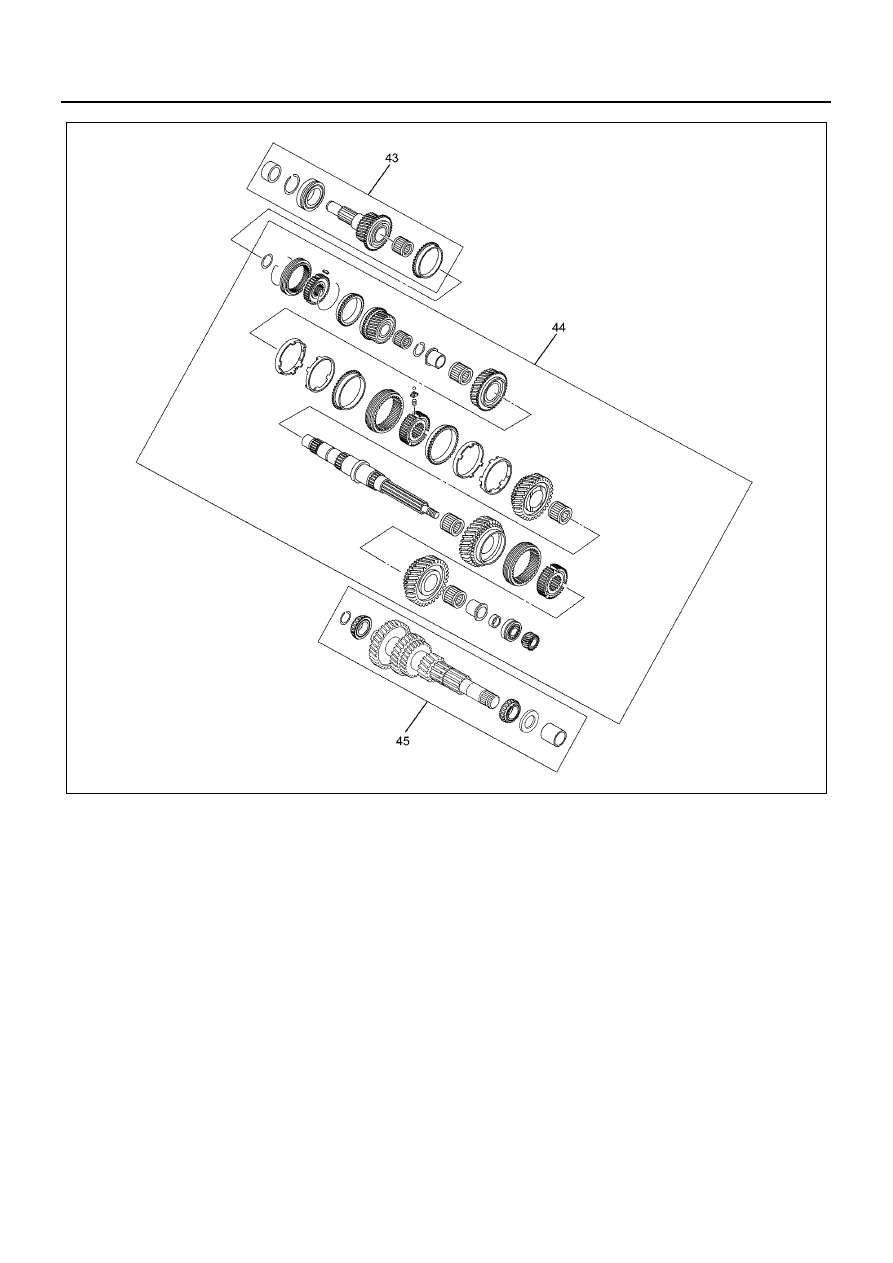

37. Speedometer Driven Gear

42. Parking Brake Assembly

38. Rear Cover

43. Top Gear Shaft Assembly

39. Drain Plug

44. Main Shaft Assembly

40. Main End Needle Bearing

45. Counter Shaft Assembly

41. Rear Oil Seal

N7A0294E

N7A1083E

N7A1084E

Automatic Transmission (Smoother) 7B-71

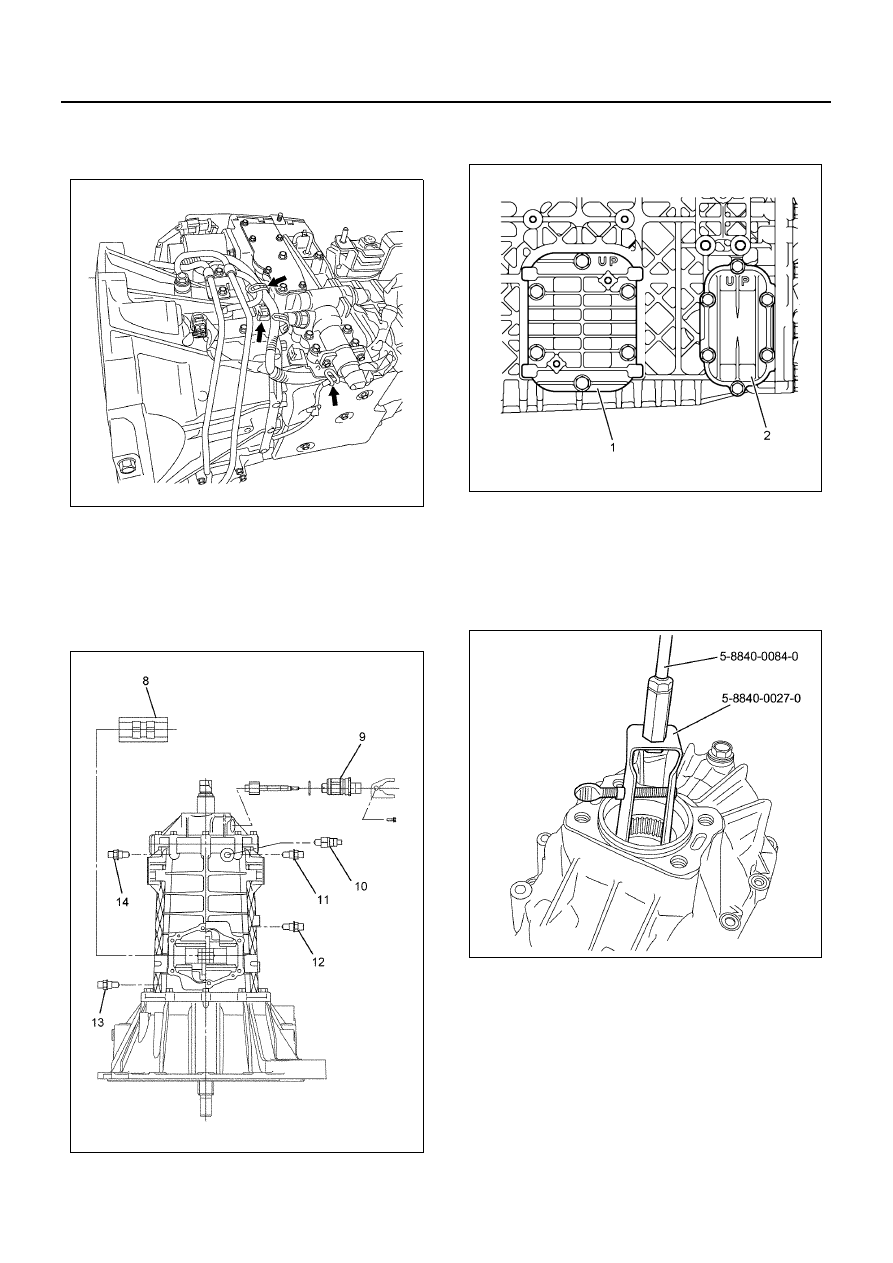

b. Remove the harness from the clip (two points),

and remove the neutral switch connector from
the bracket.

c. Remove the six bolts and the gearshift control

box.

10. Remove the interlock plate (8).
11. Remove the speedometer driven gear (9).
12. Remove the reverse switch (10).
13. Remove the detent assembly (11), (12), (13), (14).

14. Remove the input shaft speed sensor.

15. Remove the PTO cover (1).
16. Remove the reverse idle cover (2).

17. Remove the rear cover assembly.
18. Inspect the rear cover oil seal. If it is worn or

damaged, remove it from the rear cover.

19. Use a remover (5-8840-0027-0) and sliding

hammer (5-8840-0084-0) to remove the main end
needle bearing from the rear cover.

20. Remove the 6th relay lever (1).
21. Remove the 6th shift arm (3) and 6th shift rod (4).

• Use a spring remover to drive out the spring pin

(2).

N7A1085E

N7A1137E

N7A0312E

N7A1139E
