CLUTCH 7C-17

Clutch Booster

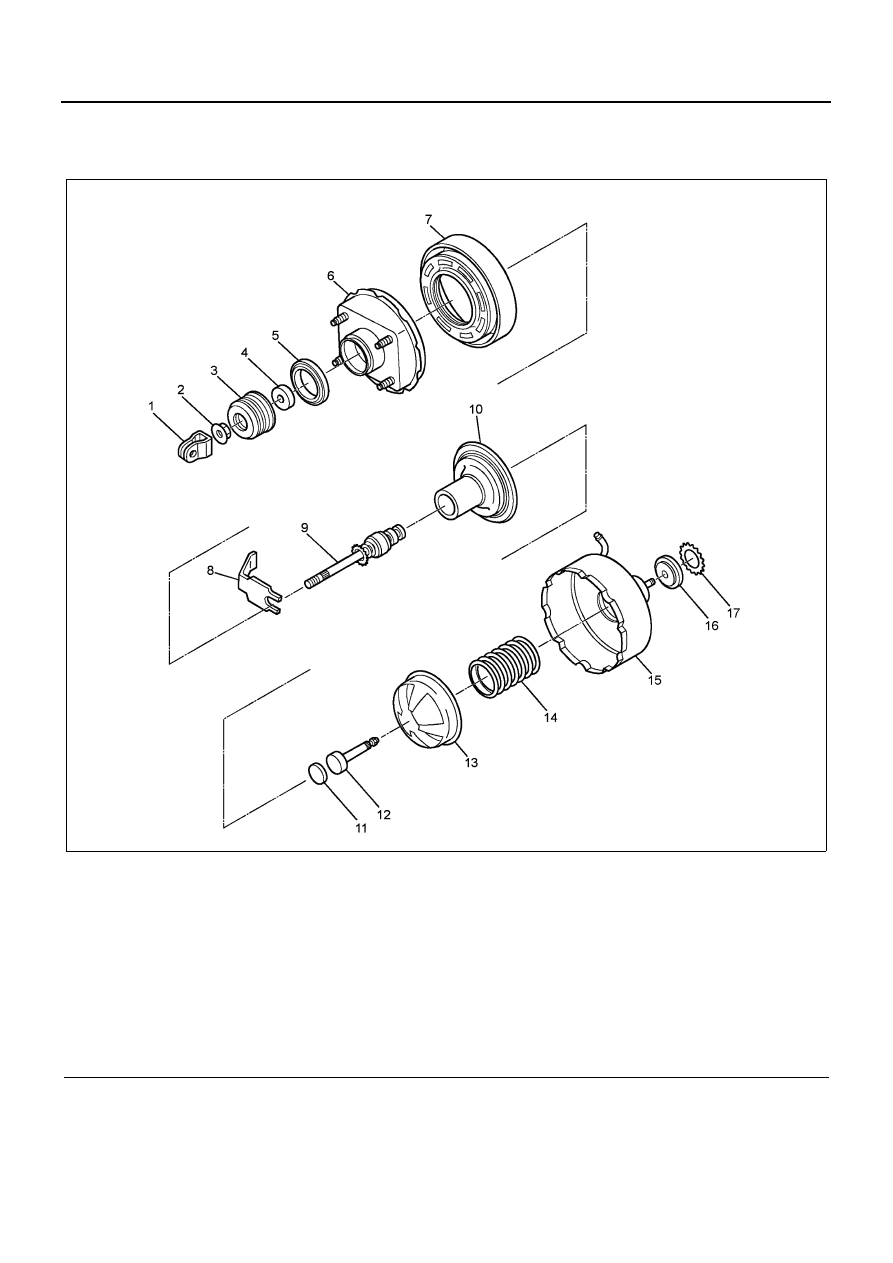

Components

Removal

Before disassembling, mark the front shell and rear shell
for alignment.

1. Remove the clevis master cylinder push rod.
2. Remove the nut.

3. Remove the boots.
4. Remove the separator air cleaner.
5. Remove the body assembly booster No. 2 (rear

shell).

Legend

1. Clevis master cylinder push rod

10. Piston sub assembly booster

2. Nut

11. Disk reaction

3. Boots

12. Rod sub assembly booster piston

4. Separator air cleaner

13. Retainer rod

5. Seal booster body No. 2

14. Spring booster piston return

6. Body assembly booster No. 2

15. Body assembly booster No. 1

7. Diaphragm booster

16. Seal booster body No. 1

8. Key valve stopper

17. Ring circular

9. Valve sub assembly booster air

N7A0507E

7C-18 CLUTCH

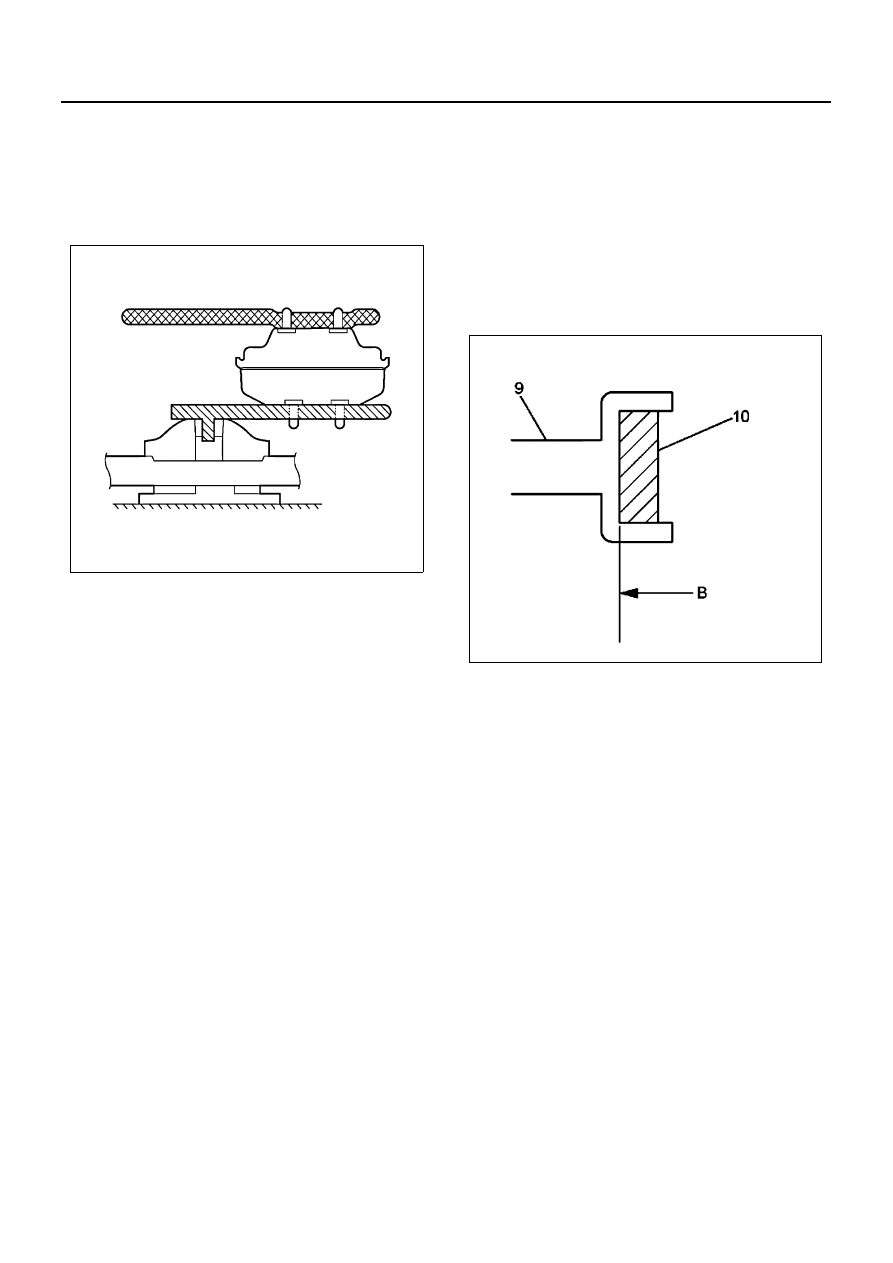

• Separate the rear shell from the front shell us-

ing handle 9-8523-1733-0 and support plate 5-
8840-2056-0.

Caution:
Make sure to prevent the diaphragm spring from jump-
ing out.

6. Remove the body assembly booster No. 1 (front

shell).

7. Remove the spring booster piston return.
8. Remove the retainer rod.
9. Remove the rod sub assembly booster piston.

10. Remove the disk reaction.
11. Remove the diaphragm booster.
12. Remove the key valve stopper.
13. Remove the valve sub assembly booster air.
14. Remove the piston sub assembly booster.
15. Remove the link circular.
16. Remove the seal booster body No. 2.
17. Remove the seal booster body No. 1.

Inspection

Inspect the parts by washing and drying. Replace the
damaged parts with new ones.

Caution:
Use trichlene or metachlene (commercial product) for
metal parts, and clean alcohol for rubber and resin parts,
respectively.

Installation

Apply silicone grease to each sliding part.

• Seal mating part and lip part of the rear shell
• Internal & external surface of the diaphragm plate,

and outer circumference of the valve body

• Seal of the front shell, sliding surface of the push

rod and outer circumference of the valve booster
control

1. Install seal booster body No. 1.

2. Install body assembly booster No. 2.
3. Install the piston sub assembly booster.
4. Install the valve sub assembly booster air.
5. Install the key valve stopper.
6. Install the diaphragm booster.

Caution:
Never tear the diaphragm. Make sure that the reaction
disk is securely inserted to the surface B. (Bleed the air
from the outer circumference.)

7. Install the disk reaction (10).

8. Install the rod sub assembly booster piston (9).
9. Install the retainer rod.

10. Install the spring booster piston return.
11. Install seal booster body No. 1.
12. Install the link circular.
13. Install body assembly booster No. 1 (front shell).

• Installation has to be done using handle 9-

8523-1733-0 and support plate 5-8840-2056-0.

• When installing, the marks on the rear shell and

the front shell, which were put when disassem-
bling, has to mate with each other.

N7A0508E

N7A0509E

CLUTCH 7C-19

14. Install the separator air cleaner.
15. Install the boots.
16. Install the nut.
17. Install and adjust the clevis master cylinder push

rod.

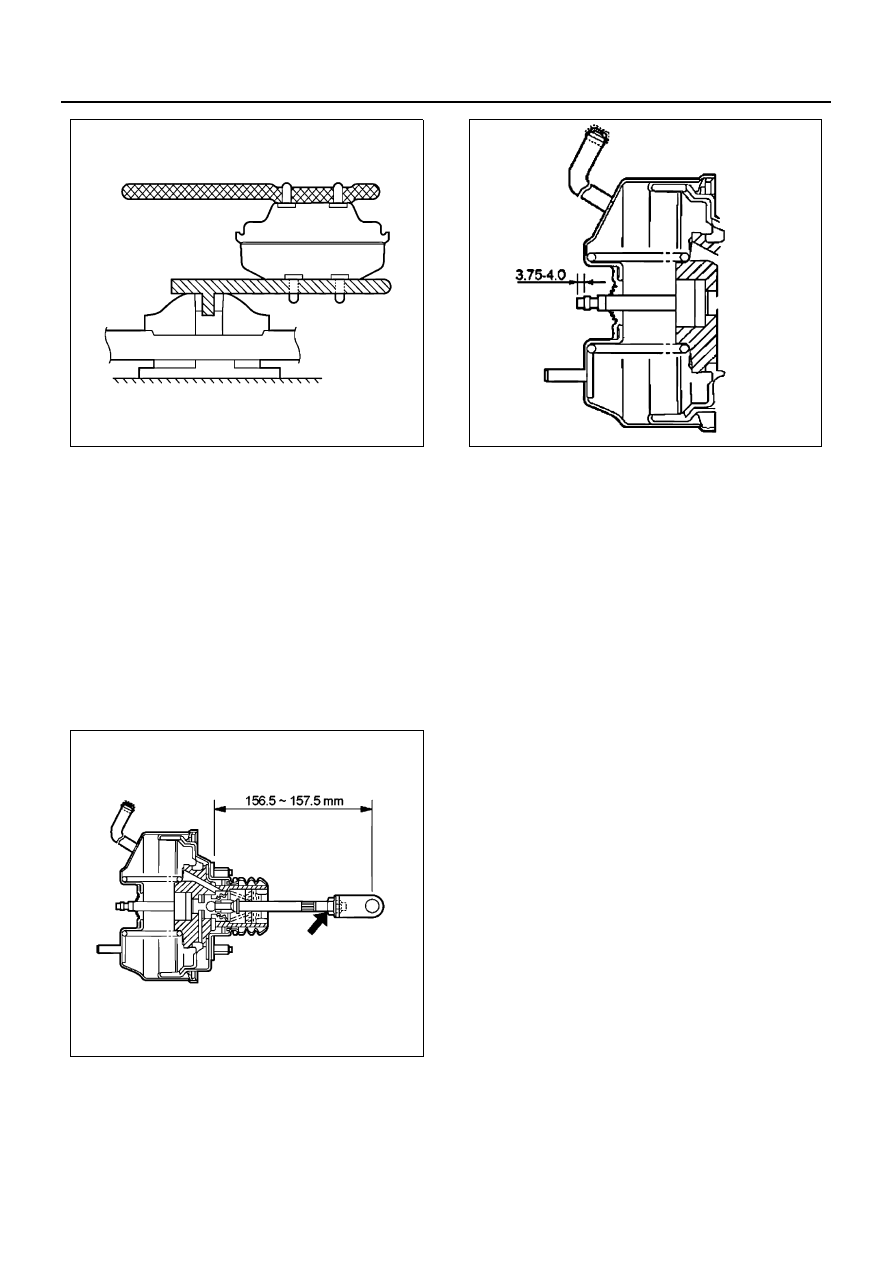

• Adjust the distance between the center of the

pin hole of the clevis yoke and the installation
surface, and tighten the lock nut.

Dimension between the center of the pin hole of the cle-
vis yoke and the rear shell.
156.5 — 157.5 mm (6.161 — 6.201 in)

Tighten:
Lock nut to 26 N

⋅m (2.6 kg⋅m / 19 lb⋅ft)

Adjustment of the rod sub assembly booster piston

• After assembling the clutch booster, adjust the

length between the top of the push rod and the sur-
face of the rear shell.

Dimension between the top of the push rod and the rear
shell
3.75 — 4.0 mm (0.15 — 0.16 in)

N7A0508E

N7A0503E

N7A0510E

7C-20 CLUTCH

Slave Cylinder

Components

Removal

1. Remove the push rod (1).
2. Remove the boots (2).
3. Remove the piston assembly (3).
4. Remove the bleeder screw (5)
5. Remove the cylinder (4).

Inspection

Inspect the removed parts by washing. Replace the
damaged parts with new ones.
Cylinder body

• Check the fluid return port for clogging.

Internal parts

• Replace the parts indicated in the figure with new

ones.

Clearance between the cylinder body and the piston

Legend

1. Push rod

4. Cylinder body

2. Boots

5. Bleeder screw

3. Piston assembly

N7A0511E

N7A0512E
