6E-350    Engine Control System (4HK1)

3. Remove the fuel feed hose.
4. Disconnect the fuel temperature sensor and the

fuel rail pressure regulator harness connector from
the fuel supply pump.

5. Remove the fuel supply pump attachment bolts

and nuts, then remove the fuel supply pump.

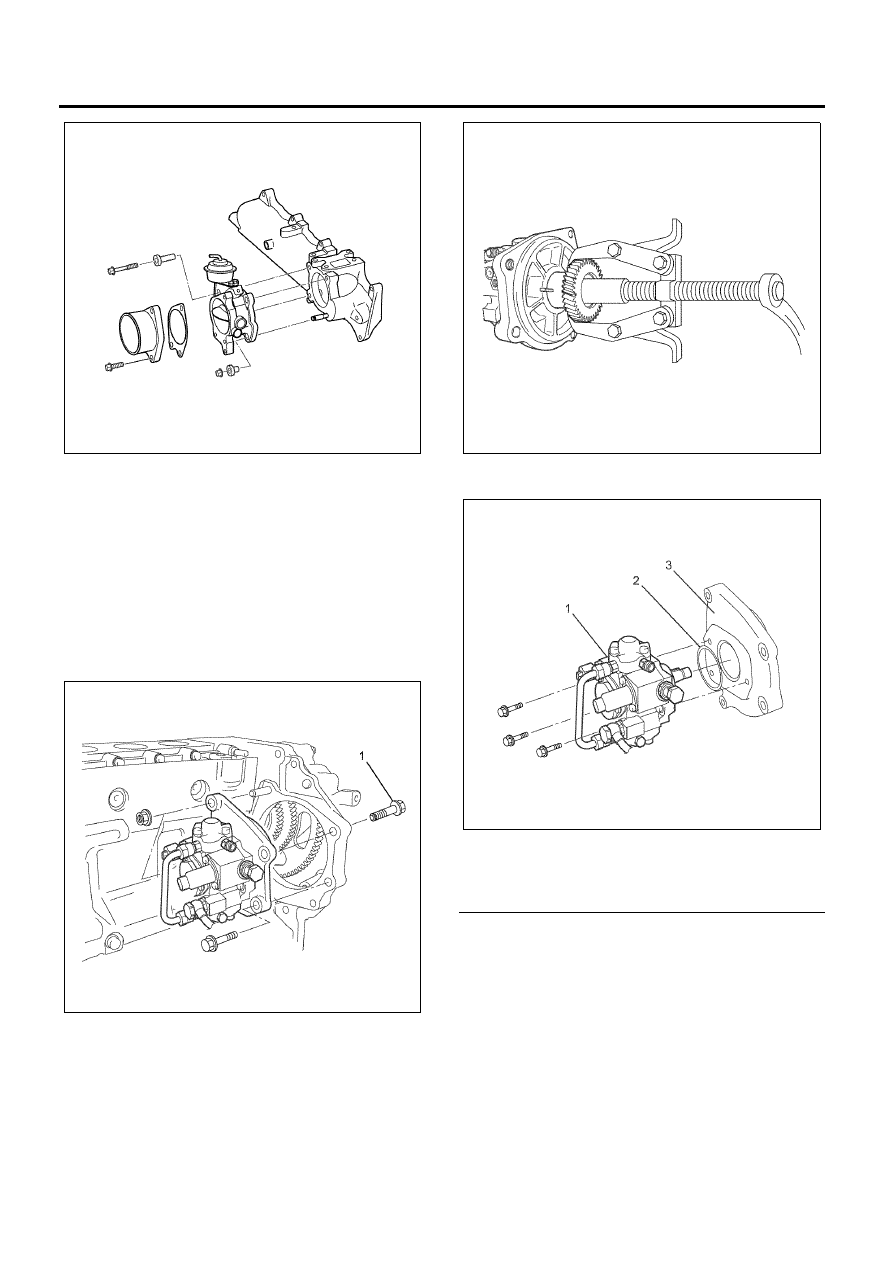

Notice:
One of the attachment bolt (1) secures the fuel supply
pump to the flywheel housing as denoted in the picture
below.

6. Use a gear puller to remove the fuel supply pump

gear and the O-ring.

7. Loosen the 3 bolts holding the fuel supply pump

bracket. Remove the bracket and the O-ring.

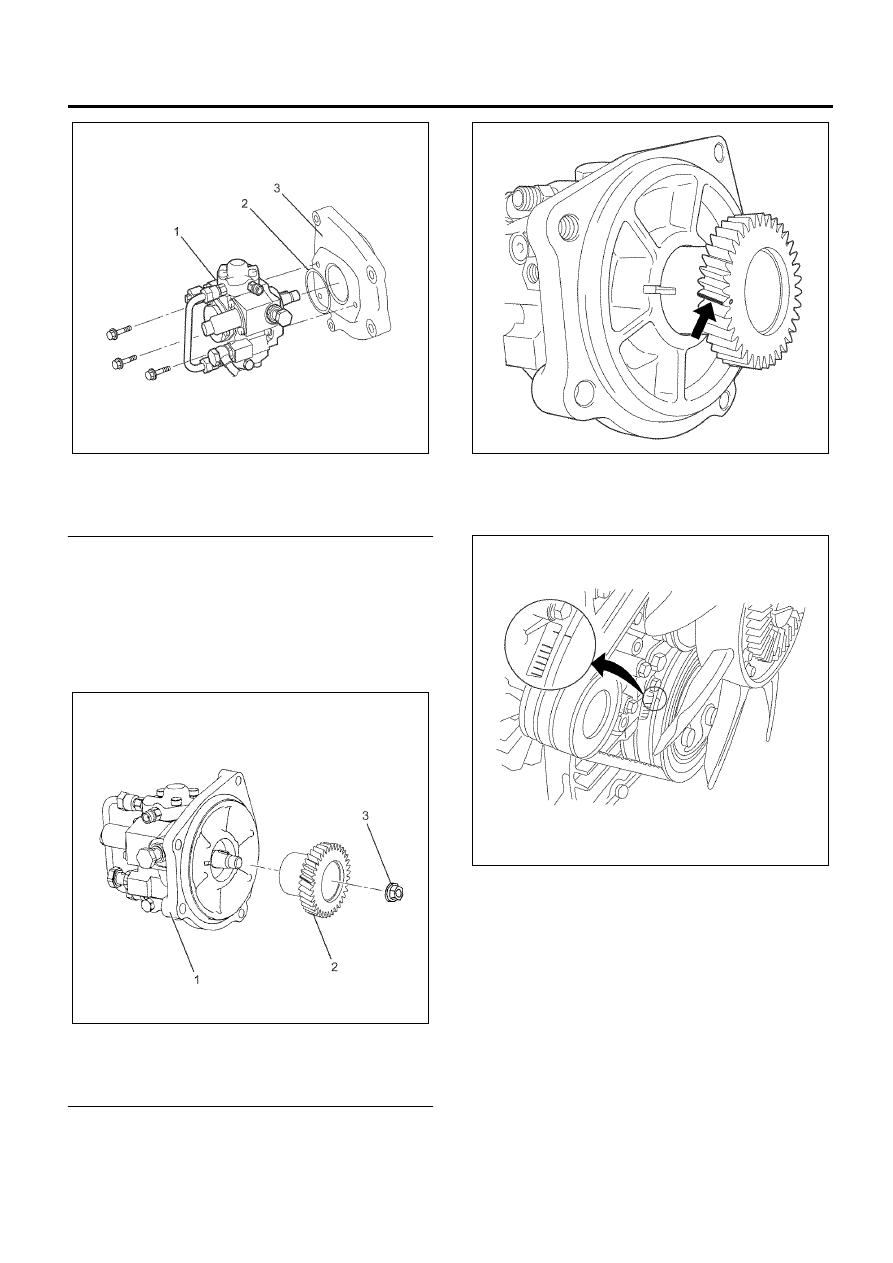

Legend

1. Fuel Supply Pump
2. O-Ring
3. Fuel Supply Pump Bracket



Installation Procedure

1. Install the O-ring to the fuel supply pump.
2. Install the pump to the bracket and tighten the 3

bolts to the specified torque.

Tighten:
Bolts to 19 N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

Caution:
Take care not to twist the O-ring.

N6A6374E

N6A6375E

N6A6376E

N6A6377E

 Engine Control System (4HK1)    6E-351

Legend

1. Fuel Supply Pump
2. O-Ring
3. Fuel Supply Pump Bracket



3. Align the fuel supply pump shaft key and gear.

Install the gear and tighten the nut to the specified
torque.
There is a round alignment mark on the gear
(white paint).

Tighten:
Nut to 64 N

⋅m (6.5 kg⋅m / 47 lb⋅ft)

Legend

1. Fuel Supply Pump
2. Fuel Supply Gear
3. Nut



4. Apply white paint to the top of the fuel supply pump

gear tooth directly above the stamped ‘O’ mark.
Refer to the illustration.

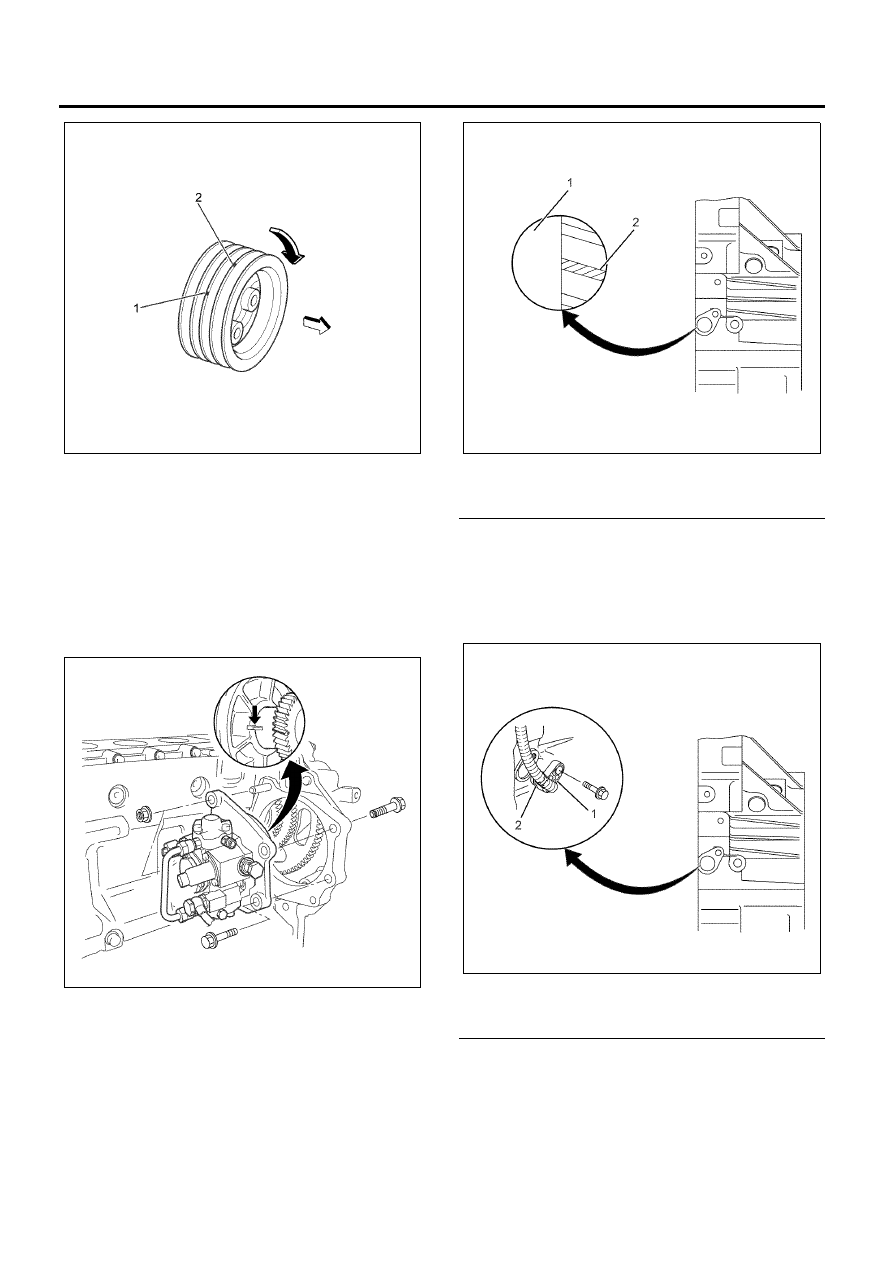

5. Turn the crankshaft in the normal direction of

engine rotation until the No.1 or No.4 cylinder is at
TDC on the compression stroke.
Refer to illustration.

Notice:
There are 2 timing marks on the crankshaft pulley.
Mark (1) is near the front cover and is used to bring the
4HK1-TC engine to TDC.
Mark (2) is not applicable to this engine.
Be sure to use mark (1) when bringing the engine to
TDC.

N6A6377E

N6A6378E

N6A6379E

N6A6003E

6E-352    Engine Control System (4HK1)

6. Remove the oil drain adapter.
7. Install the O-ring to the fuel supply pump.
8. Align the slits as shown in the illustration.
9. Insert the stud bolts into the guides and

temporarily tighten them.

Caution:

• If the stud bolts (cylinder block side) have been

loosened or replaced, apply Locktite No. 262 to the
recessed portion of the bolts.

• Check that the round alignment mark (white paint) is

positioned as shown in the illustration when viewed
from the plug hole. If necessary, reposition the gear.

• Tighten the stud bolts and the nuts to the specified

torque.

Tighten:
Nuts to 50 N

⋅m (5.1 kg⋅m / 37 lb⋅ft)

Bolts to 76 N

⋅m (7.7 kg⋅m / 56 lb⋅ft)

Legend

1. Plug Hole
2. Alignment Mark



10. Apply a light coat of engine oil to the O-ring.

11. Install the oil drain adapter to the plug hole.

Tighten the bolt to the specified torque.

Tighten:
Bolt to 8 N

⋅m (0.8 kg⋅m / 69 lb⋅in)

Legend

1. Oil Drain Adapter
2. O-Ring



12. Connect the fuel temperature sensor and the

suction control valve connectors to the fuel supply
pump.

13. Install the fuel feed hose.
14. Install the throttle assembly.

N6A6002E

N6A6079E

N6A6080E

N6A6081E

 Engine Control System (4HK1)    6E-353

• Coat the fluid gasket and mount within 7

minutes.

Tighten:
Throttle assembly to 24 N

⋅m (2.4 kg⋅m / 17 lb⋅ft)

• Install the intake throttle valve chamber hose.

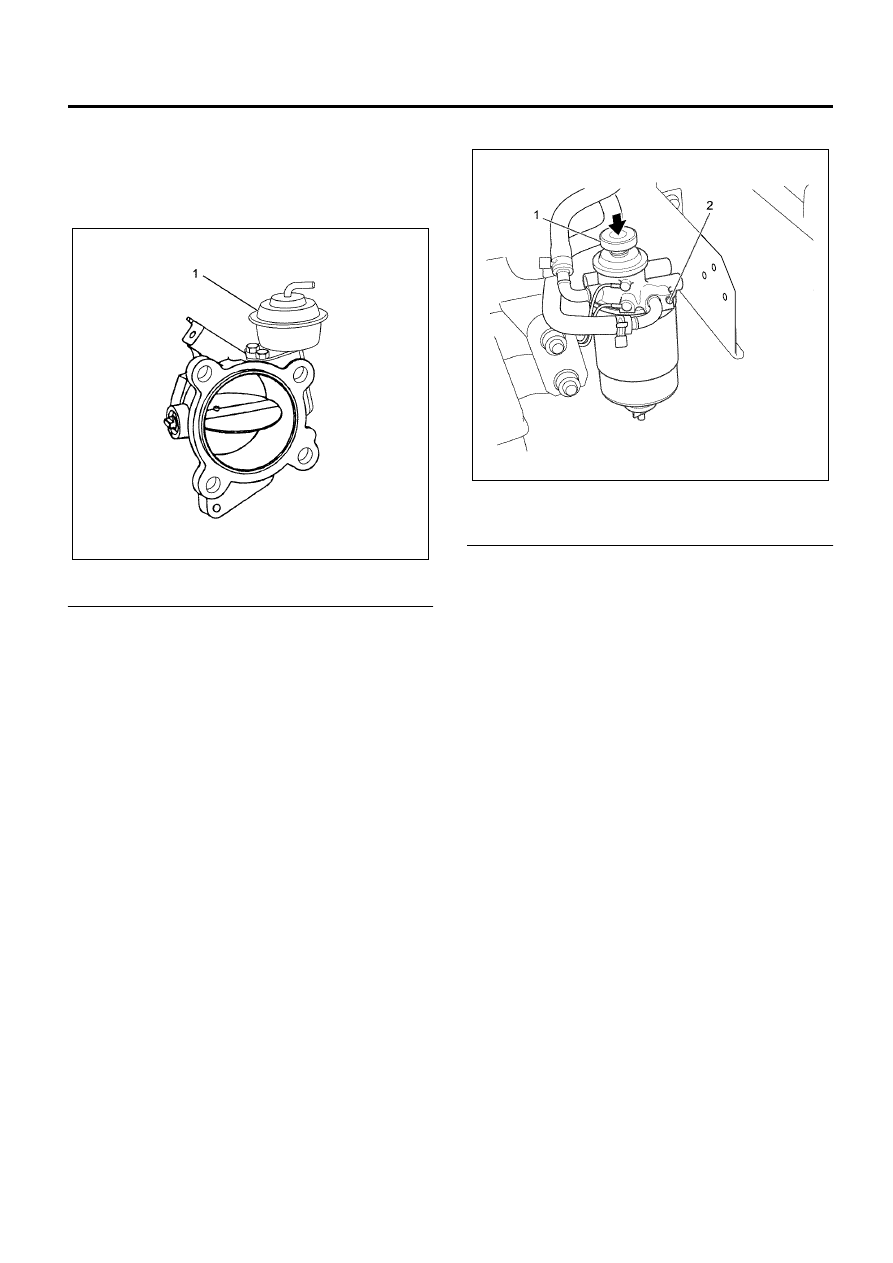

Legend

1. Intake throttle Valve Chamber



15. Install the fuel pipe and fuel leak-off pipe.

Important:
In order to make the fuel supply pump characteristic
learn into the ECM, let the engine idle until warm-up. If
the fuel system DTC's stored in the meantime, once
clear DTC and warm-up the engine again.

16. Inspect for a proper engine running condition and

for no DTC's. Refer to the Diagnostic System
Check-Engine Controls if needed.

Fuel System Air Bleeding

Legend

1. Priming Pump
2. Air Bleed Plug



1. Before starting the engine

a. Fit a tray below the fuel filter (below the air

bleed plug).

b. Loosen the plug adequately and operate the

priming pump more than 20 times until the fuel
overflows from plug hole.

c. Tighten the plug, and operate the priming pump

more than 10 times until it is filled with fuel.
After waiting for approximately a minute, loosen
the plug and bleed off the air in the fuel filter.
(This work must be repeated a minimum of
three times until no more air comes out from the
plug.)

d. Tighten the plug firmly and wipe the fuel in the

surrounding area. Operate the priming pump
(10 to 15 times) till it is filled with fuel and then
send fuel to the engine.

2. After starting the engine

a. Start the engine by rotating the starter without

depressing the accelerator pedal.

b. After starting, maintain the idling rotation for 5

seconds.

c. Slowly rotate the idling control knob clockwise

and maintain it for 3 minutes.

d. Fully depress the accelerator pedal and

increase the rotations to maximum. (Repeat
this operation several times)

e. Rotate the idling knob counterclockwise and

return to idling mode.

Caution:
If the air bleeding work is insufficient then it could lead
to faults in the engine. Therefore, the procedures after
starting the engine should always be implemented.
