6C-2   Fuel System

Fuel System

Service Precautions

Parts of the fuel system such as the internal part of the
fuel injector, holes and clearances that form passages
for fuel are finished to a very high degree of accuracy.
They are therefore highly sensitive to foreign matter
and the entry of foreign matter could cause damage to
the fuel passage. Therefore, effective measures should
be taken to prevent the entry of foreign matter.
If water removal agent is used in the fuel then it will
absorb moisture in the light oil and may cause rust.
Therefore, do not use water removal agent in the fuel
tank.

Work Procedure

• The fuel opening must be quickly sealed when

removing the fuel pipe, injection pipe, fuel injector,
fuel supply pump, and fuel rail.

• The eyebolts and gasket must be stored in a clean

parts box with a lid to prevent adhesion of foreign
matter.

• Fuel leakage could cause fires. Therefore, after

finishing the work, wipe off the fuel that has leaked
out and make sure there is no fuel leakage after
starting the engine.

Explanations on Functions and Operation

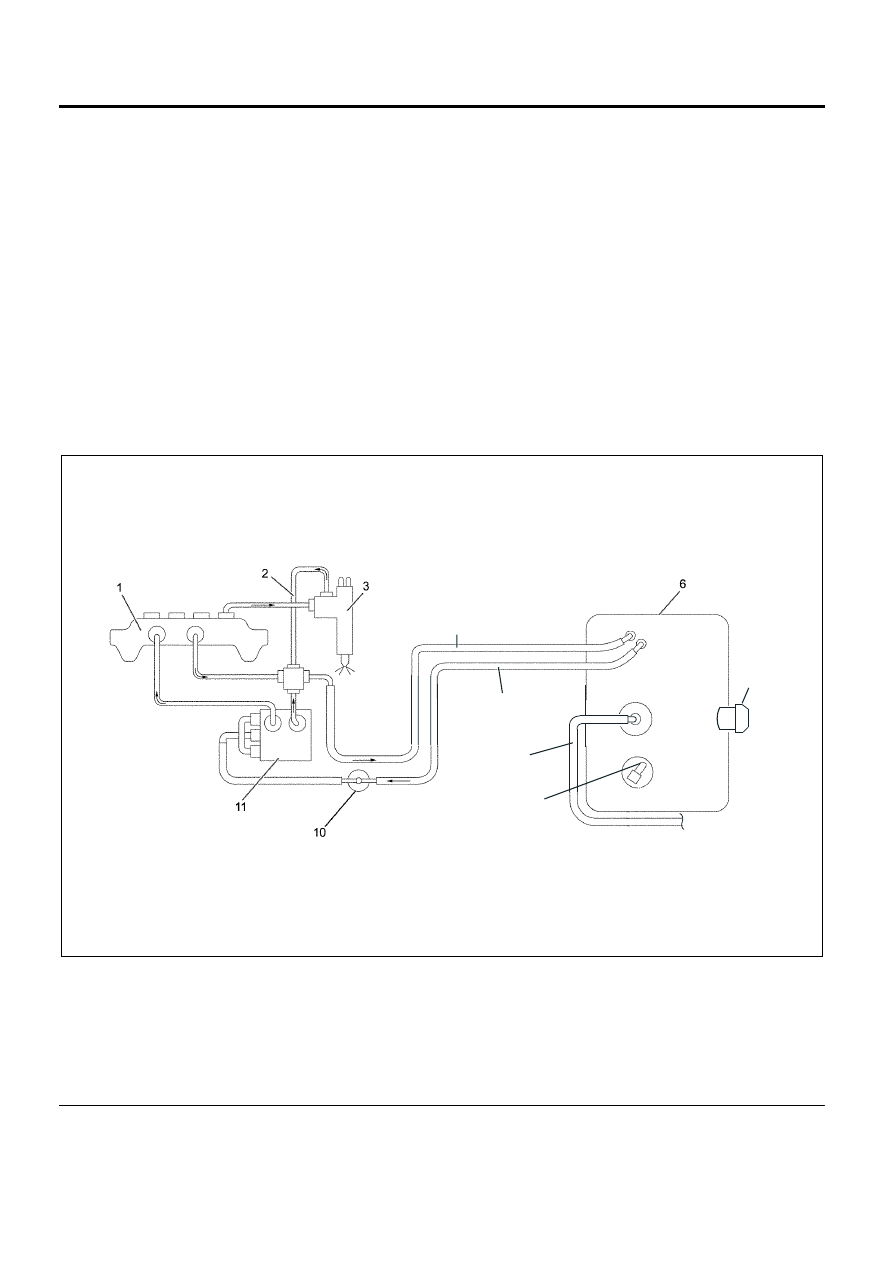

Fuel System Diagram

Legend

1. Fuel Rail
2. Leak-off Pipe
3. Fuel Injector
4. Fuel Return Pipe
5. Fuel Feed Pipe
6. Fuel Tank

7. Ventilation Hose
8. Fuel Filler Cap
9. Fuel Level Sensor

10. Fuel Filter With Sedimenter

11. Fuel Supply Pump



Caution:

• Do not let foreign matter such as sand or dust get

into fuel.

• Use gas oil for fuel, not others.

4

5

9

7

8

N6A6661E

Fuel System   6C-3

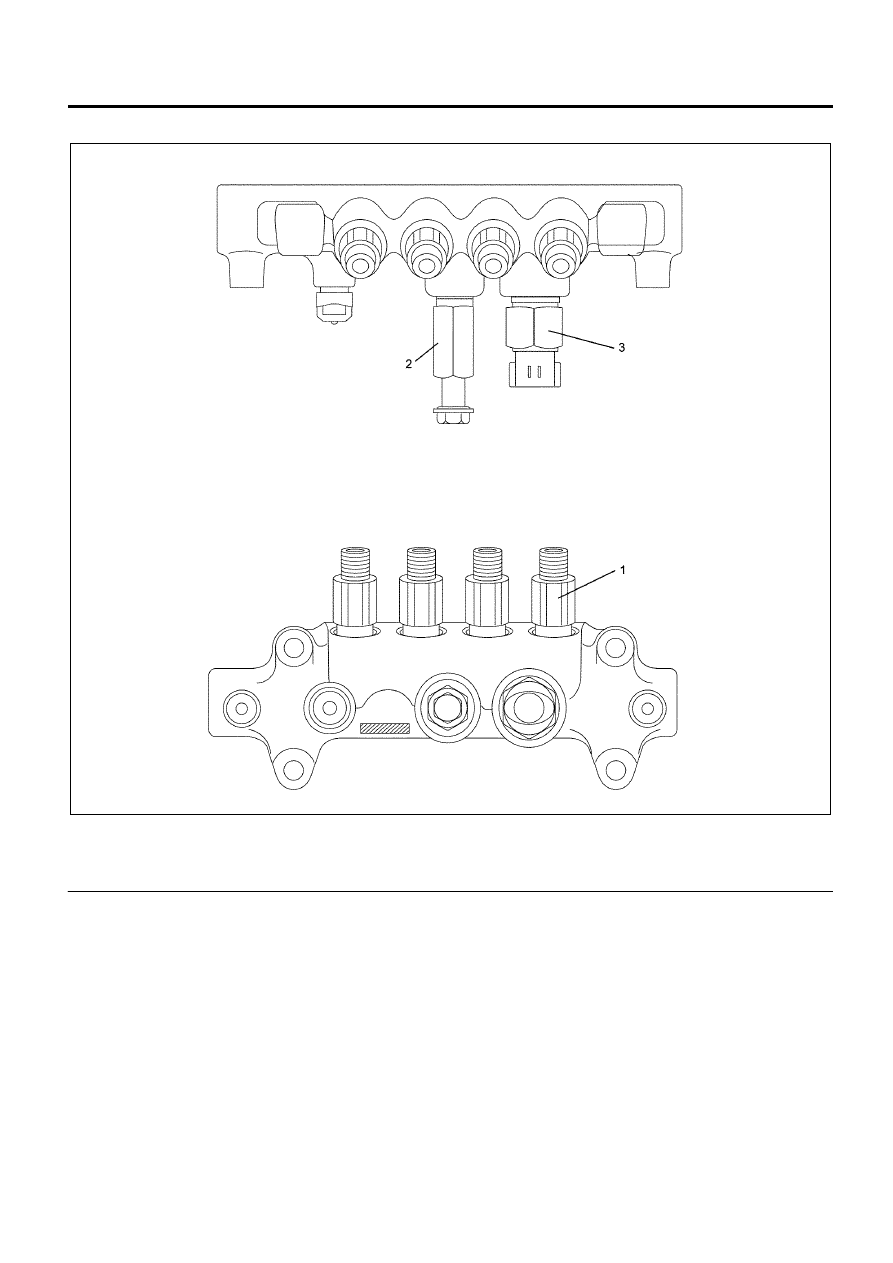

Fuel Rail

Legend

1. Flow Damper
2. Pressure Limiter

3. Pressure Sensor



N6A6358E
