Engine Mechanical (4HK1-TC)   6A-21

Engine Mount

Component

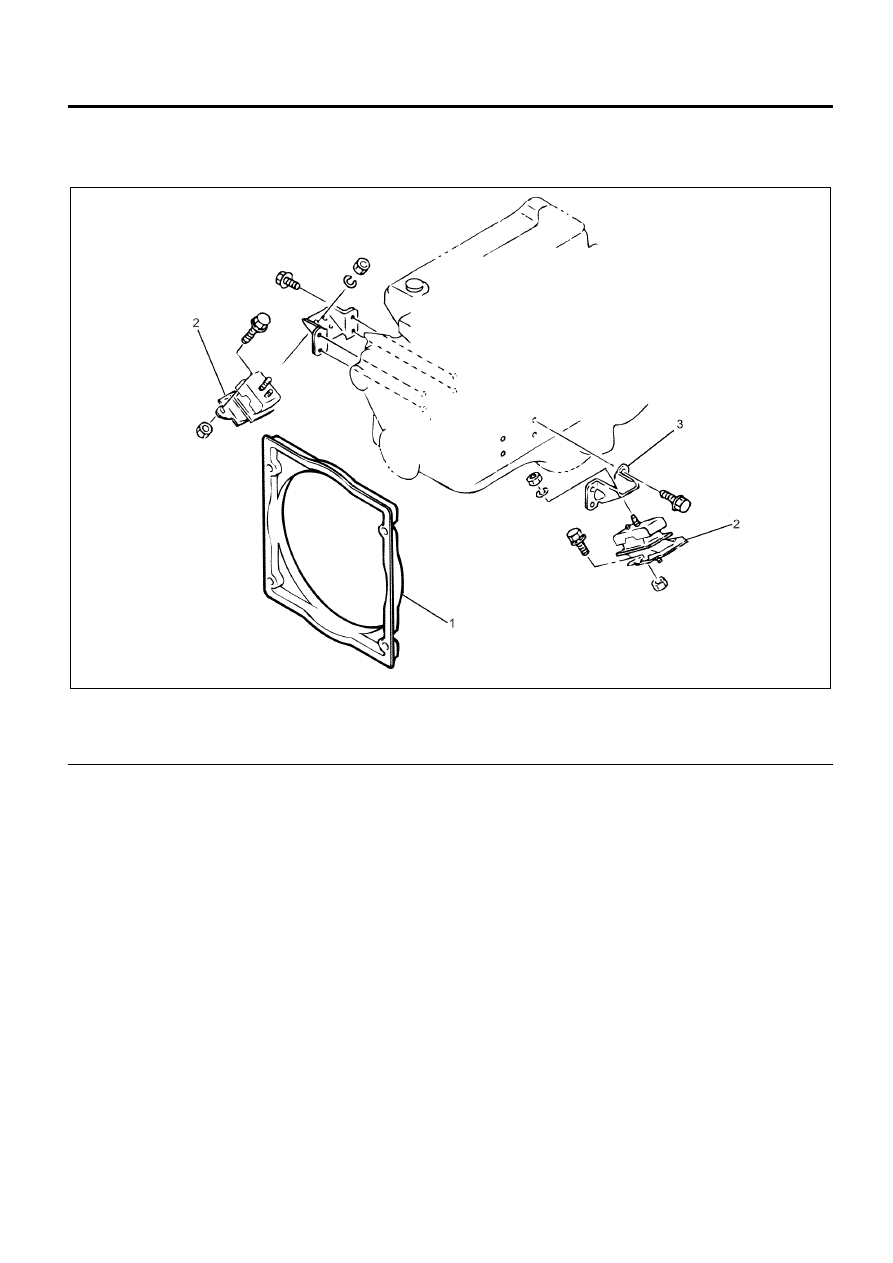

Legend

1. Fan Guide
2. Engine Mount

3. Engine Foot



Removal

1. Remove the fan guide bracket.
2. Remove the engine mount.

N6A6021E

6A-22   Engine Mechanical (4HK1-TC)

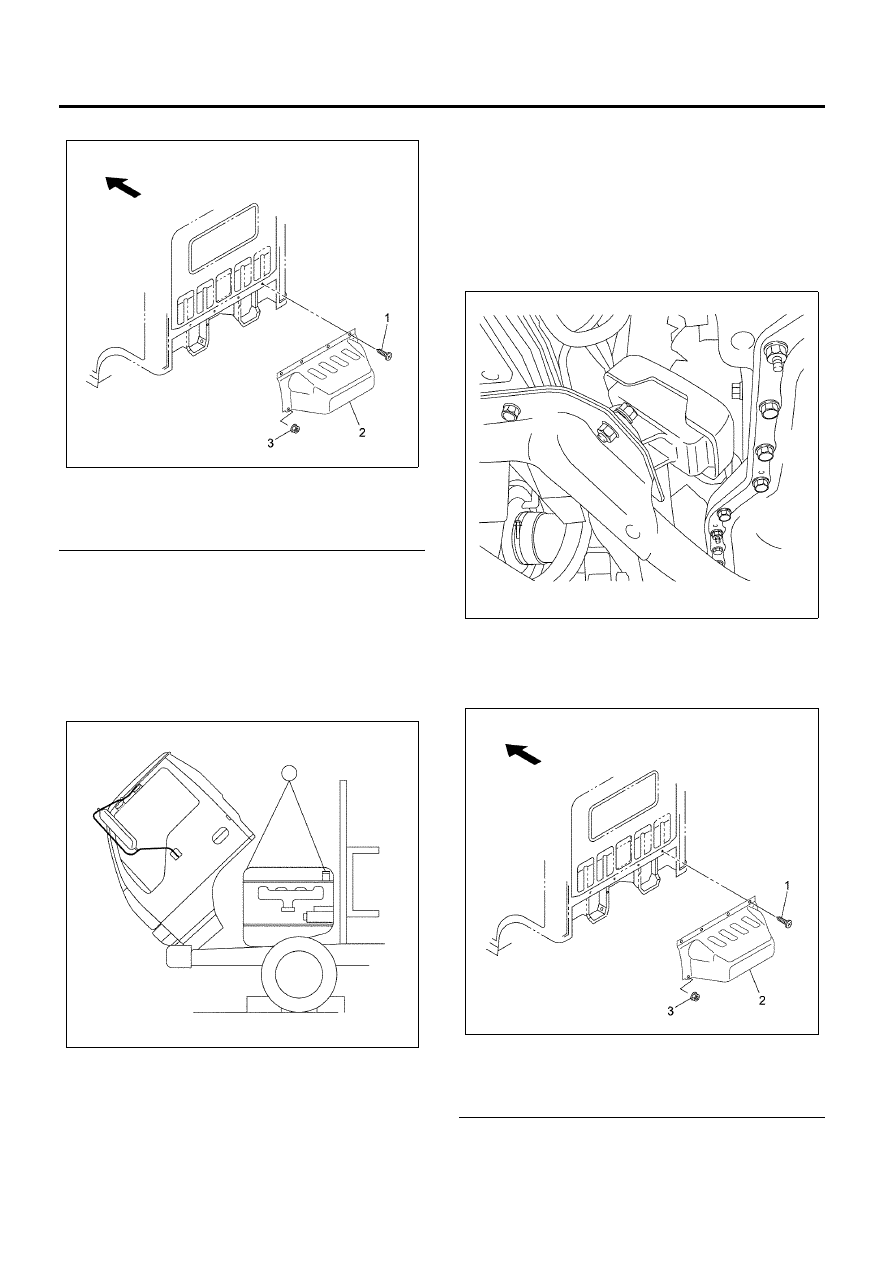

• Remove the cab back cover.

Legend

1. Screw
2. Cab Back Cover
3. Nut



• Before removing the engine mount, hang the

engine with a hoist.

• Remove the nuts fastened to the engine foot

and engine mount.

• Remove the bolts fastened to the engine mount

on the chassis frame side.

• Hoist the engine assembly slightly to remove

the engine mount.

Installation

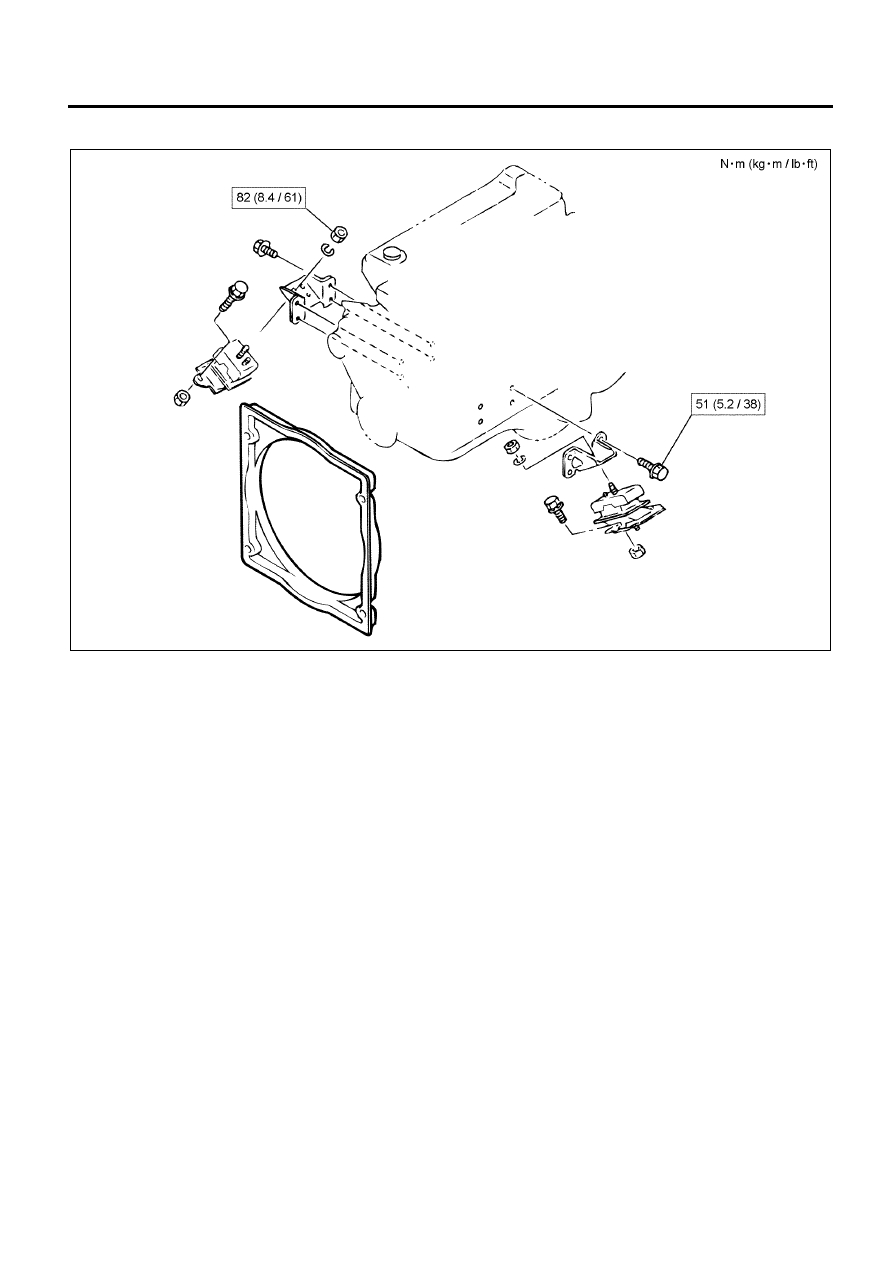

1. Install the engine mount and tighten up with the

specified torque.

Tighten:
The nuts on the chassis frame side to 82 N

⋅m (8.4kg⋅m/

61 lb

⋅ft)

The bolts on the engine foot side to 51 N

⋅m (5.2kg⋅m/38

lb

⋅ft)

2. Install the fan guide bracket.

• Check if nothing is wrong with the engine

mount by starting the engine.

3. Install the cab back cover.

Legend

1. Screw
2. Cab Back Cover
3. Nut



N6A6015E

N6A6016E

N6A6022E

N6A6015E

Engine Mechanical (4HK1-TC)   6A-23

Torque Specifications

N6A6655E

6A-24   Engine Mechanical (4HK1-TC)

Cylinder Head Cover (Except Europe)

Component

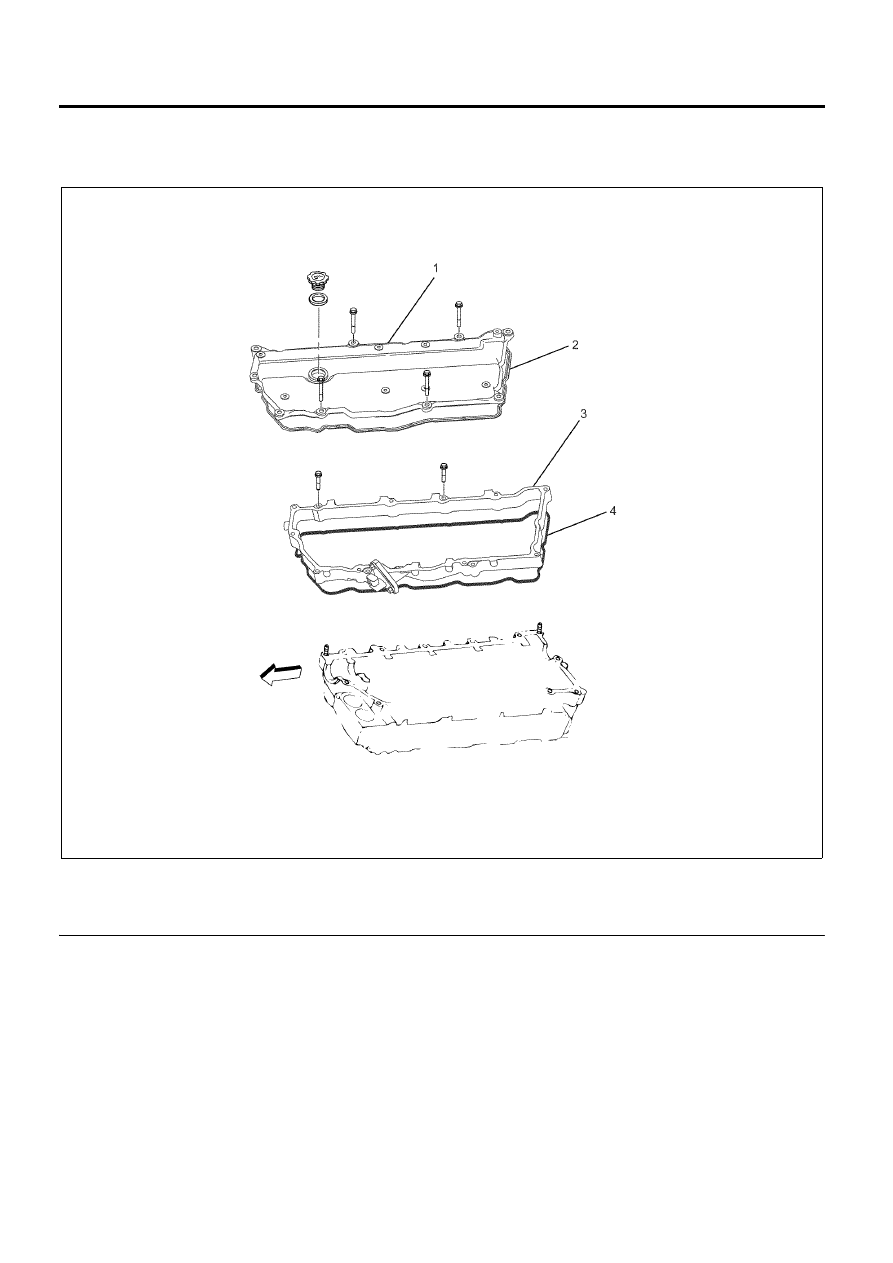

Legend

1. Head Cover
2. Gasket

3. Head Cover Case
4. Gasket



Removal

1. Remove the head cover.

N6A6512E
