Engine Mechanical (4HK1-TC)   6A-17

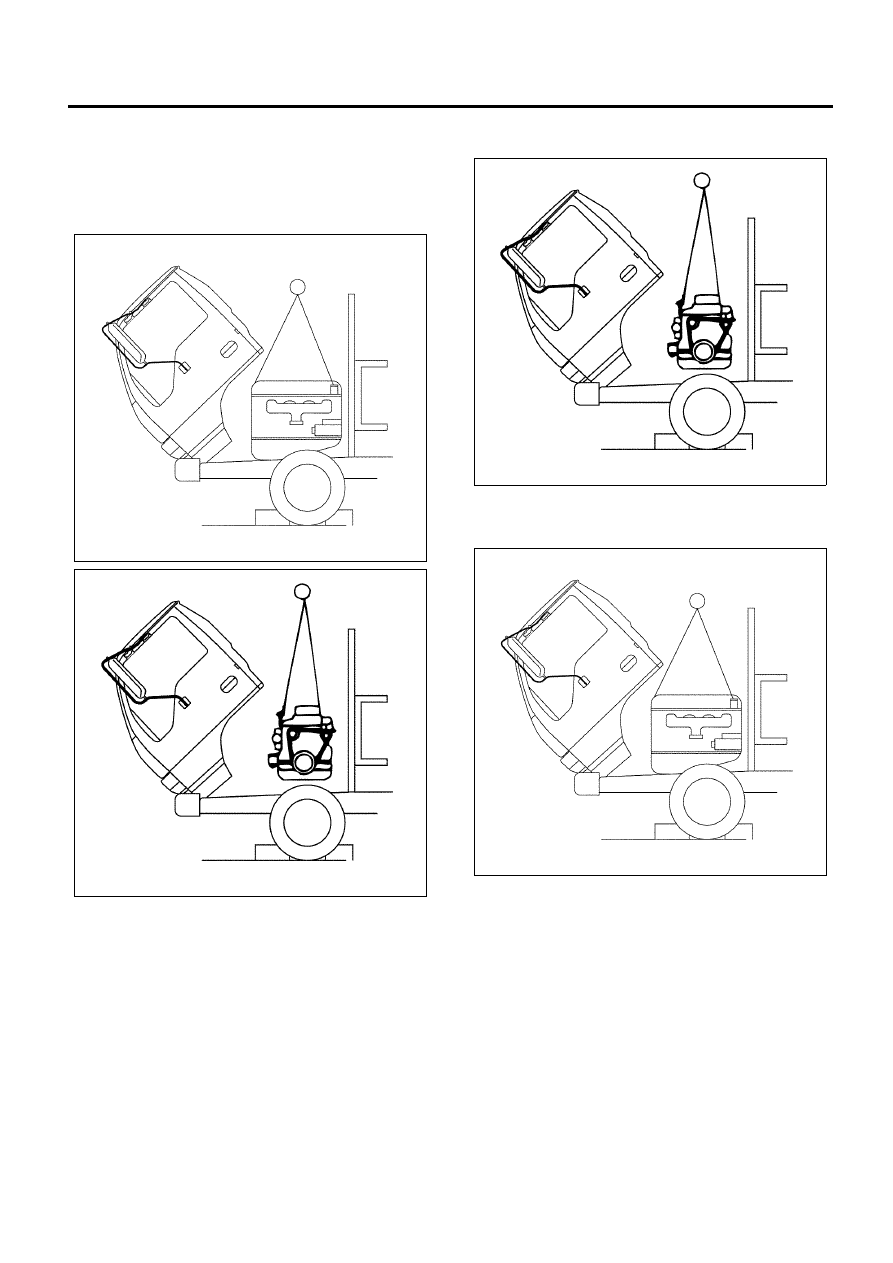

• Operate a hoist slowly and hoist the engine

until it comes up to the surface of the chassis
frame.

• Turn the engine at an angle of 90 degrees to

move from the surface of the chassis frame and
remove the engine assembly.

Installation

Notice:
Be absolutely sure that each harness is reconnected to
its original position.

1. Install the engine assembly.

• Hang wire on the engine hanger and hoist to lift

up the engine.

• Operate a hoist slowly to move the engine to

the place where it is to be installed.

• Turn the engine at an angle of 90 degrees to

lower the engine slowly to the place it is to be
installed.

• Make the transmission side lower and operate

a hoist slowly, pulling it backward to the engine.

2. Install the engine mount.

• Install the engine mount to fit into the holes of

the engine mounting cross member and tighten
it up with the specified torque.

Tighten:
Cross member to 48 N

⋅m (4.9 kg⋅m/35 lb⋅ft)

3. Install the feed and return sides of the fuel hose.
4. Install the front exhaust pipe.

N6A6016E

N6A6017E

N6A6017E

N6A6016E

6A-18   Engine Mechanical (4HK1-TC)

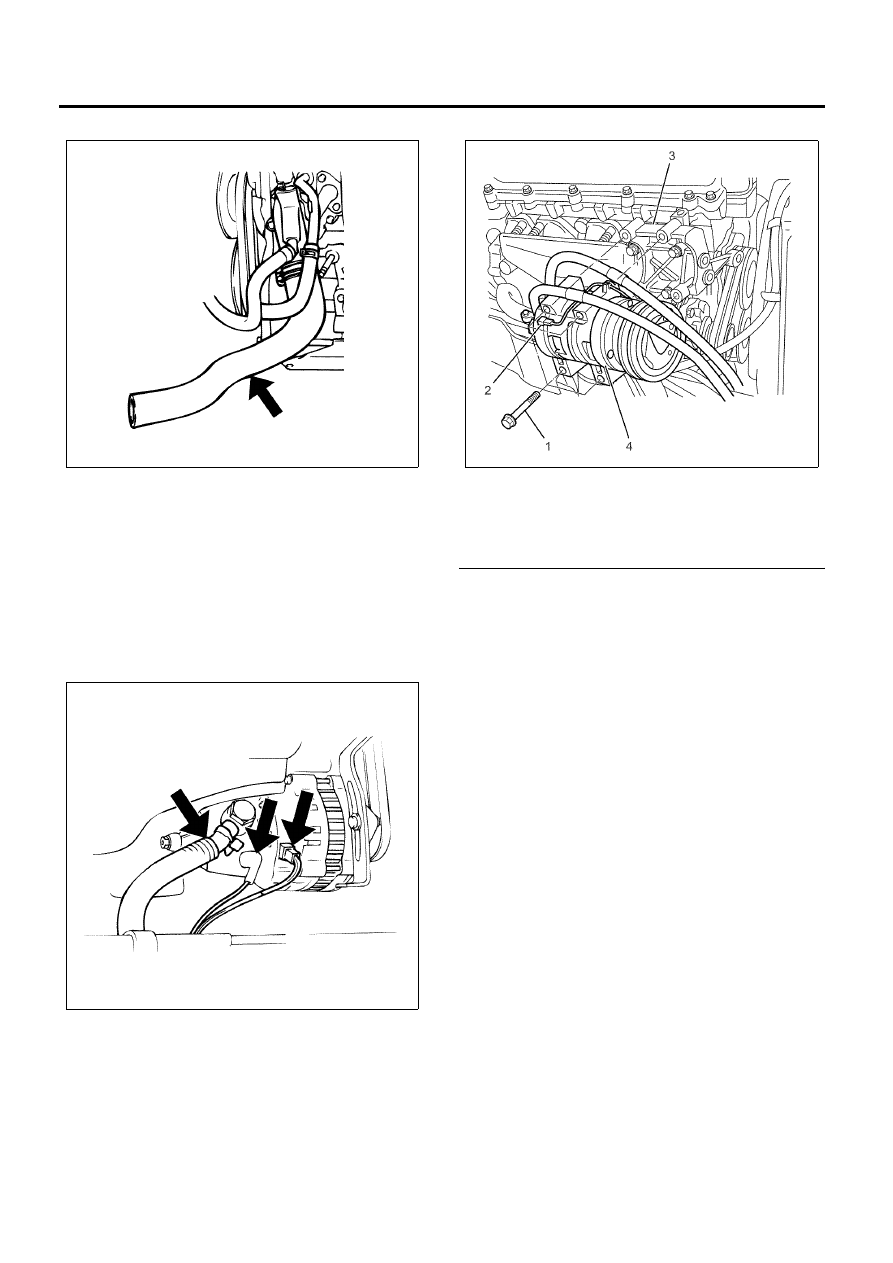

5. Install the lower hose of the radiator.

6. Install the power steering oil hose.
7. Install the power steering reserve tank.
8. Install the hydraulic booster brake hose on the

high-pressure side.

9. Install the hydraulic booster brake tank.

10. Install the blow-by separator hose.

11. Install a bracket by the blow-by separator and

install the harness connector and HBB oil hose
bracket.

12. Install a vacuum hose to the vacuum pump.

13. Install the AC generator harness.

• Install the terminal B cable and the harness

connector to the generator.

14. Install the A/C compressor.

• Install the connector.

Legend

1. Fixing Bolt
2. Connector
3. Bracket
4. A/C Compressor



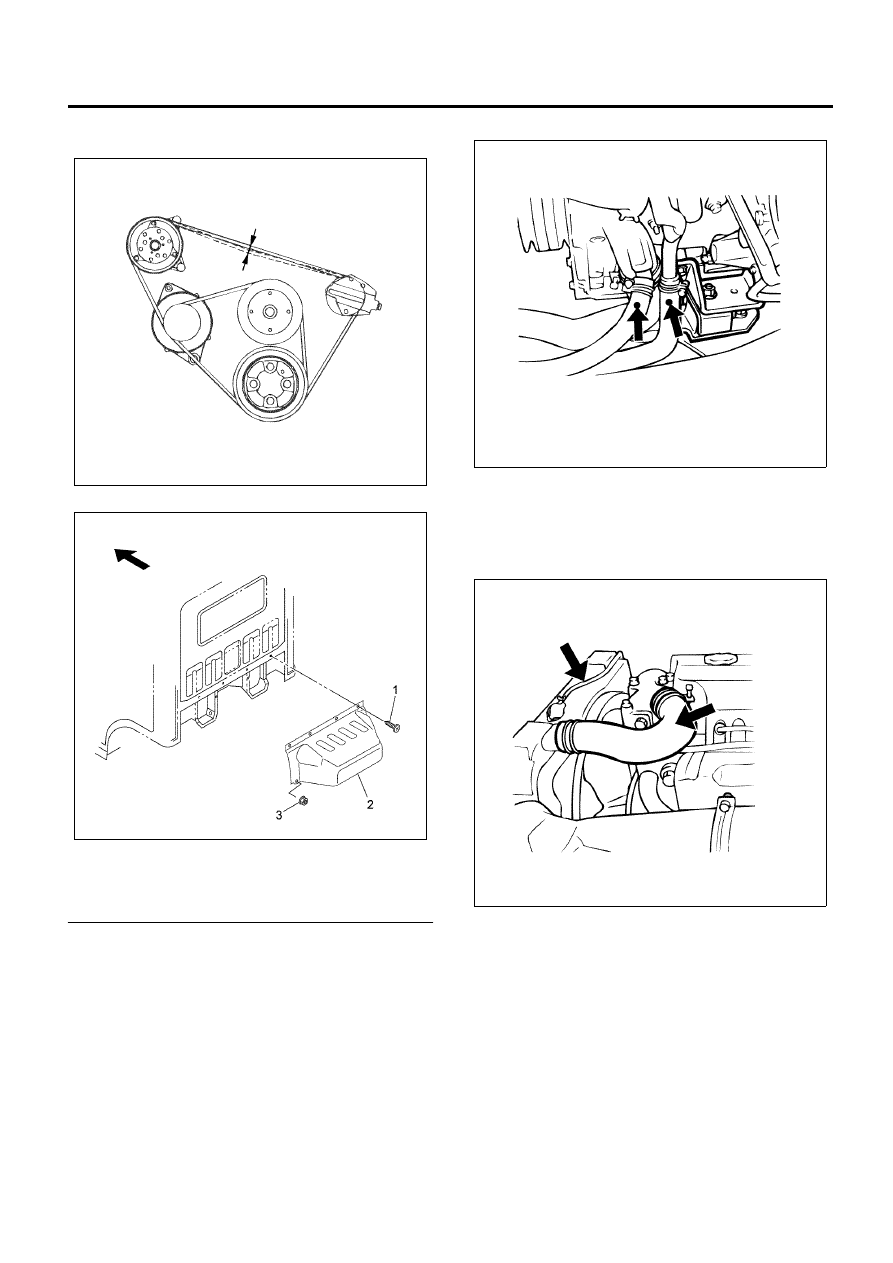

• Install the drive belt.
• Hang the drive belt to adjust its tension with an

adjusting bolt of the tension pulley.

• For further details for adjusting tension of the

belt, refer to “Drive Belt” in Section 6B.

• Check if a flexure is within the specified range

when the center part is pressed by the hand
with 98 N (22 lb) by using a scale, for instance.
In addition, check if it is not damaged as well.

• Flexure of the A/C compressor belt.
• 16 – 20 mm (0.62 – 0.79 in) (when the belt is

new)

• 18 – 22 mm (0.71 – 0.87 in) (when the belt is

reused)

N6A6018E

N6A6019E

N6A6014E

Engine Mechanical (4HK1-TC)   6A-19

• After adjusting tension of the belt, tighten up the

lock nut of the tension pulley.

15. Install the cab back cover.

Legend

1. Screw
2. Cab Back Cover
3. Nut



16. Install the engine harness.
17. Install the heater hoses.

• Install 2 hoses.

18. Install the fan assembly.
19. Install a bracket for the fan guide.
20. Install an upper hose of the radiator.

• Install the VSV vacuum hose and bundle it and

upper hose with a band clip.

21. Install the charge air hose (between intercooler

and inlet duct).

N6A6020E

N6A6015E

N6A6013E

N6A6012E

6A-20   Engine Mechanical (4HK1-TC)

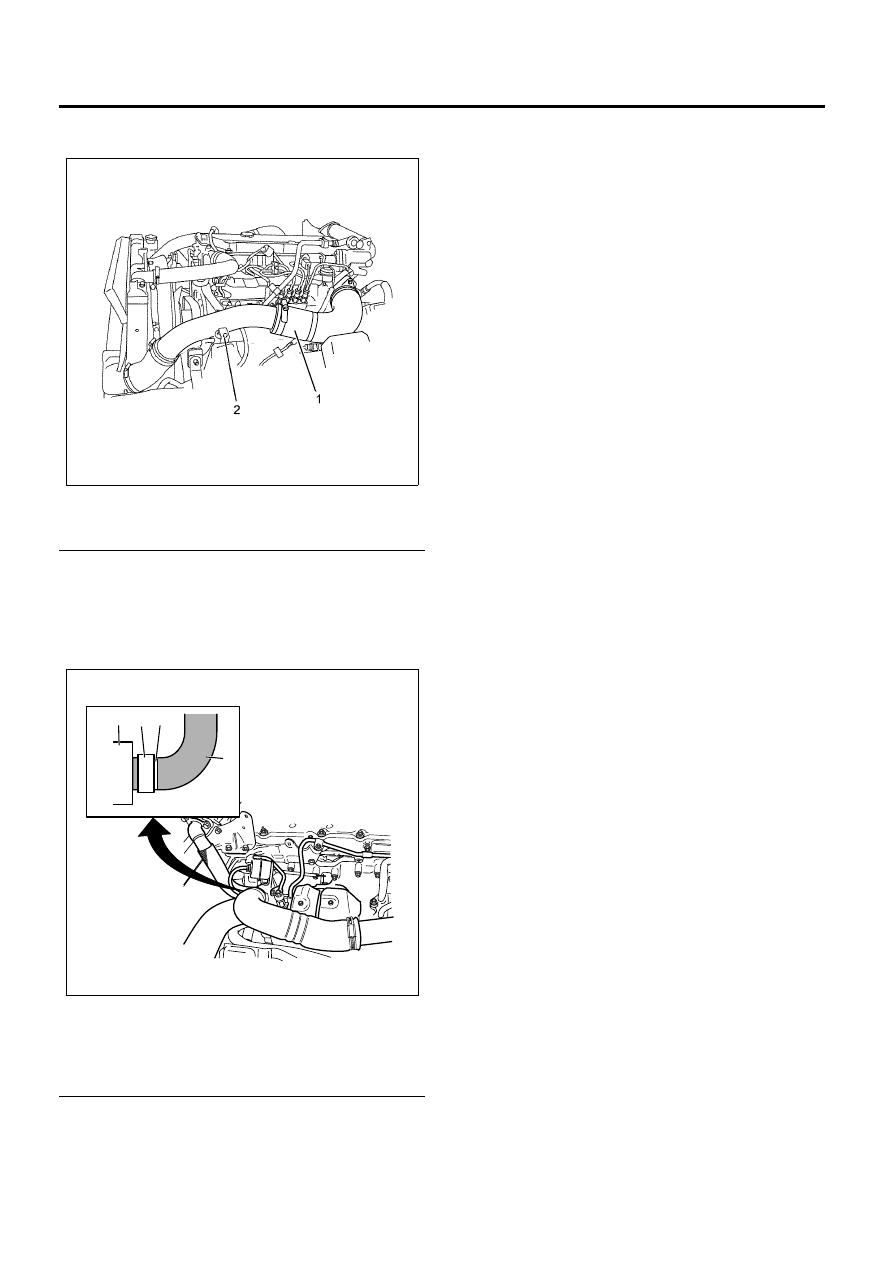

• Install the connector of the boost pressure

sensor.

Legend

1. Charge Air Hose
2. Boost Pressure Sensor



22. Install the inlet hose (between air cleaner and

turbocharger).

• Hose is inserted until bumping to turbocharger.
• Clip assembled along the white line on hose.

Clip Tightening torque: 6.3 N

⋅m (56 lb ft)

Legend

1. Turbocharger
2. Clip
3. White Line
4. Hose

23. Install the charge air hose (between turbocharger

and intercooler).

24. Install the transmission assembly.

Refer to “Transmission Assembly”.

25. Install the starter motor.

• Install 2 up and down bolts to fasten the starter.
• Connect the front frame harness connector and

install each clip which fixes the harness.

26. Replenish the coolant.
27. Install a minus (–) terminal of the battery.

N6A6011E

1

2

3

4

N6A6657E
